LED自作のきほん

RGBテープLEDの種類と選び方

RGBテープLEDとは、R（レッド）G（グリーン）B（ブルー）の3チップLEDを搭載したテープLEDのこと。3色の掛け合わせで自由に色を作れるのが最大の特徴で、最近では単色カラーのテープLEDよりも人気が高い。そこでRGBテープLEDの種類と選び方を、わかりやすく解説。まず概要を押さえよう。

RGBテープLEDとは？

RGBテープLEDの基本について学びます。

●レポーター：イルミちゃん
最近は「青」や「ピンク」といった単色カラーよりも、「RGBフルカラー」のほうが人気がありますね。

●アドバイザー：エルパラ平川研究員
そうなんだ。
テープLEDの人気順は、エルパラでは1位╱白、2位╱RGB、3位╱電球色。白と電球色は、照明用途が中心なので当然需要が多いのですが、そこに割って入る勢い。
あれ？青ではないのか。RGB、そんなに人気が出ていたとは。
RGBフルカラーを選んでおけば、青でも水色でもできますからね。
なるほど。
今でも単色カラーを選ぶメリットもありますよ。でも人気があるのは、RGBフルカラーですね。
ところでRGBについて、よく分からない人も多いと思います。まずは初心者向き解説を。
RGBテープLEDは、R（レッド）G（グリーン）B（ブルー）の掛け合わせで、自由に色を作れるチップLEDを搭載しているんです。

ベースになっているのは、3チップの「5050チップLED」です。
その特徴は？
RGB5050チップLEDは、赤・緑・青の3色チップを搭載している。普通の単色3チップとは違うんです。
このチップLEDがテープに並んでいるのが、RGBテープLEDってことか。

R＝赤

G＝緑

B＝青

LED通販大手のエルパラで買える「5050テープLED 60LED/m 非防水 RGB 1-5m」。長さは1m、2m、3m、5mから選べる。写真は非防水タイプ。防滴タイプや防水タイプ（IP68）もある。

RGB3色の発光具合の掛け合わせで、自由に色を調色できるのです。

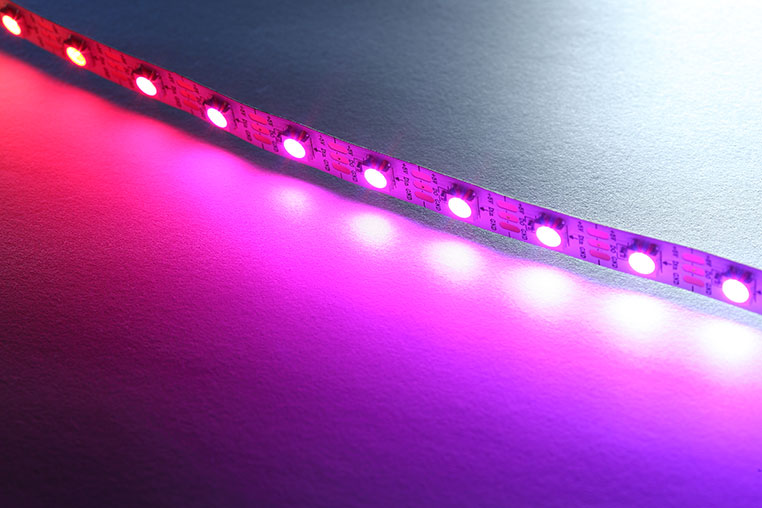

R（赤）＋B（青）＝紫

赤と青を点灯させれば、色が混ざって紫になる（↑）、という具合ですね。
光の3原色とか、勉強したのを思い出しますね〜。
まさに。
その理屈です。
じゃあ、RGBテープLEDにしておけば、どんな色にでもできると考えてよい？
RGBテープLEDの場合、そこはコントローラー次第です。それと、淡いパステルカラーまで表現したいのであれば、RGB＋白色LEDを足した、「RGB＋W」のテープLEDもありますよ。

RGBテープLED用のコントローラーが必要

普通の単色のテープLEDは、12Vの電源につなぐだけで光りますが、RGBテープLEDを光らせるには、専用のRGBコントローラーが必要なんです。

そして、コントローラーにも種類がいろいろあります。簡易的で価格の安いものから、高機能なモノまで。
コントローラーの違いで、何が変わりますか？
上位モデルだと、ボタンひとつで選べるカラーや点灯パターンが増えたり、自分で好きな色を無段階で調色→メモリーできるようになったりします。
つまりRGBカラーテープLEDの性能をどこまで出し切れるかは、コントローラー次第ってこと？
そういうことになりますね。

流れるRGBテープLEDと、流れないものがある

RGBテープLED用のコントーラーは「好きな色にする」だけではなく、「時間で周期的に色を変化させる」こともできます。
あ！お店のディスプレイで、色が変っていくのを見かけますよね〜。
そういった点灯パターンの数も、コントローラーの種類で変わります。
光が流れたりとか？
いいえ。「流れる」動きは、通常のRGBカラーテープLEDにはできません。普通のRGBテープLEDは、あくまでも「色が変化するだけ」です。

普通のRGBテープLEDの変化

「光が流れる」パターンを求めるならば、「流れるRGBテープLED」が必要です。
RGBテープLEDには……「流れないタイプ」と「流れるタイプ」があるってこと？
そういうことですね。エルパラでいうと「Suepr流れるRGBテープLED」というのがありますよ。

Super流れるテープLED

エルパラで販売されている「Super流れるRGBテープLED」。1m、2.5m、3m、5mのサイズバリエーションがある。

ちなみにSuepr流れるテープLEDを選んだ場合には、「Suepr流れるテープLED専用のコントローラー」が必要になります。
普通のRGBテープLEDとは、使うコントローラーも違うんですね〜。
そうなんです。同じRGBカラーでも、両者に互換性はないのです。

最近話題のNeoPixel（ネオピクセル）RGBテープLEDとは何か？

流れるテープLEDには、他にも種類があります。
なんと、スーパーの上がある!?
それが「NeoPixel（ネオピクセル）RGBテープLED」ですね。
ほほう、次はネオですか〜。
これは流れるRGBテープLEDの進化版。従来の流れるRGBテープLEDは、よく見ると1ユニット（LED3個セット）単位で色が変化していますが……

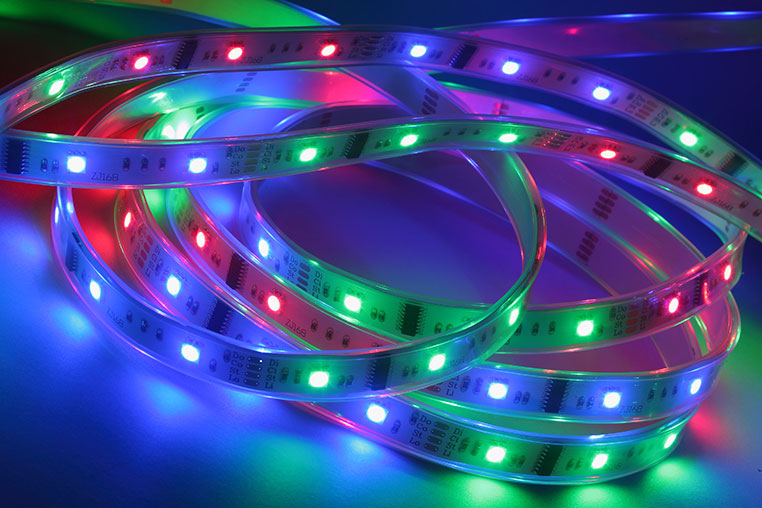

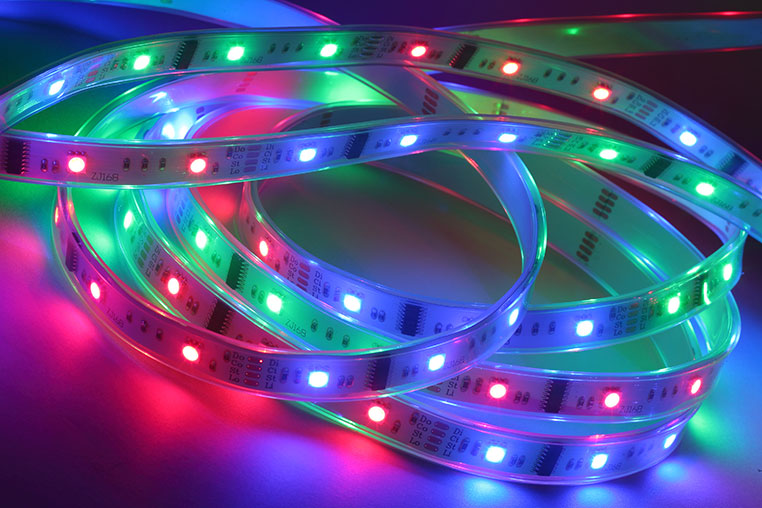

Super流れるテープLED

本当だ！（↑）……連続した3個のLEDは同じ色ですね。3個直列で組まれているってことか。
ところが、新型のネオピクセルRGBテープLEDは、1粒単位でのきめ細かいコントロールが可能になっている。
1粒単位で色が変わると、どうなるんだろう。
ビミョウに色が変わっていくグラデーションカラーなどが、キレイに再現できるようになりますよ！

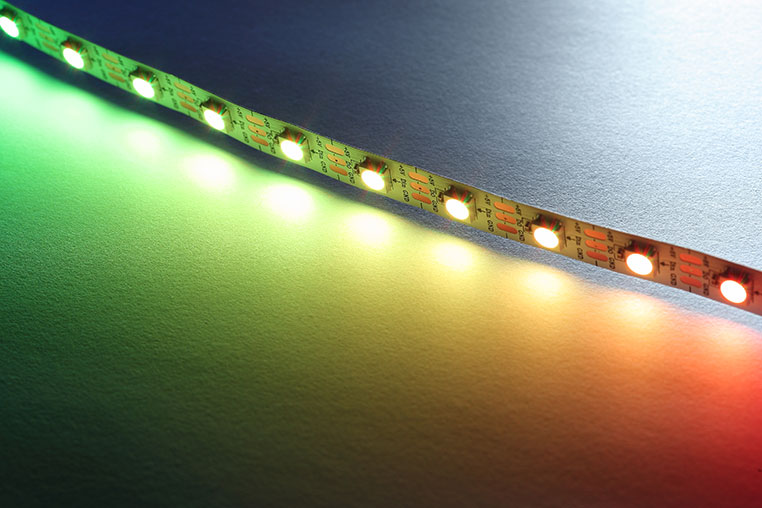

ネオピクセルRGBテープLED

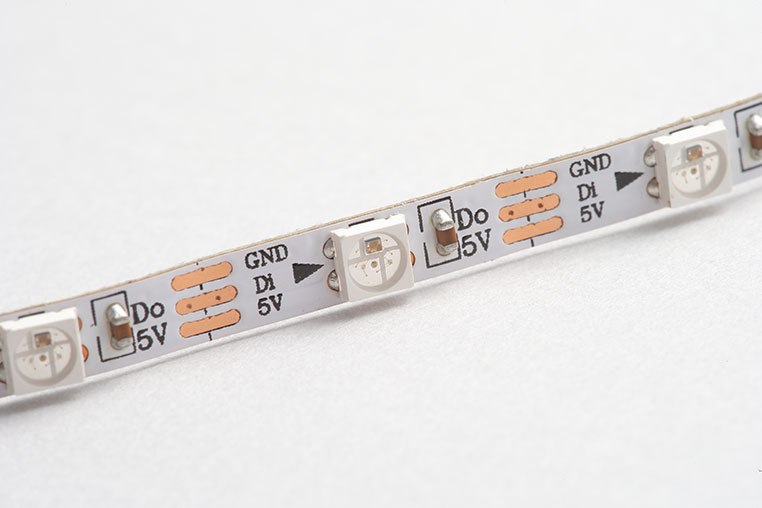

エルパラで販売されている「NeoPixel RGBテープLED」。LEDピッチ（間隔）がもっと広いタイプや、もっと狭いタイプもある。シリコン防水タイプなどもあり、種類がいろいろだ。

おお！
色がなめらかに変化している！
LED1個ずつに、ICチップ搭載。それによってプログラム制御ができるようになった、最新型のLEDです。

1個単位でコントロールできるので、コントローラー側のプログラム次第で「絵」や「写真」や「動画」まで、表現が可能になります。
ほええ。
今回紹介したネオピクセルは、テープLED状。なので、あくまでも色の変化や、流したりするのがウリになってますが……
テープLEDに搭載されているとは限らないですよね。
そう。ネオピクセルLEDを「面」で敷き詰めれば、絵や写真や動画などの表現が可能になるんです。テープLEDでも何本も並べればできますが。
大きい電光掲示の看板みたいな？
ハイ。最先端のディスプレイには、こういうIC搭載型のRGBカラーLEDが使われているのです。
その最先端のLEDを使っているのが、ネオピクセルRGBテープLEDなのか。なんか贅沢なテープLEDだな〜。
コントローラーも、ネオピクセル専用品が必要になりますよ。
でも私は、プログラムなんて書けませんが？
プリセットされたプログラムのパターンがいろいろあるので、コントローラーをつなぐだけで楽しめますよ。
なるほど〜。面白そうだなぁ。仕組みとか、まだよくわかってないけど。
ネオピクセルについては、またの機会にもっとくわしく解説しますね。
ここでRGBテープLEDの種類をまとめると……「流れないタイプ」「流れるタイプ」「きめ細かく流れるタイプ」の、3種類があるんですね。
ザックリ分けるとそうですね。なお、流れるタイプは敷居が高いと思っている人も多いけれど、それぞれに専用コントローラーが必要になるだけ。つなぎ方には、それほど差があるわけではありません。
つまりRGBテープLEDは、難易度というよりは、好みで選んでヨイのですね♫
