LEDテープの電源を、リレーを使ってバッテリー直結で取るには？（前編）

LEDテープといえど、大量に使う場合の電源は「バッ直」が正解だ。そしてバッテリー直接でも光りっぱなしにならないよう、リレーを用意。初心者に優しい、ハンダ不要の配線方法を解説する。

LEDテープでもバッテリー直結したほうがいいケースとは？

車外にLEDテープを付ける場合、グリルやフロントバンパーに1本付けるだけなら、スモールランプの配線などから電源を取ることが多いと思います。

●アドバイザー：イルミスタ野本研究員
しかし！ LEDテープの中でも、明るいタイプを選んで、しかも大量に使うとなると……

●レポーター：イルミちゃん

例：フルアンダーLEDなど

純正配線からの電源取り出しでは、許容量を超えてしまいます。ヒューズが飛んだり、あるいは配線が発熱したりして危険です。
※「ポジションランプからの電源取り出しは、何アンペアが限界？」参照。
明るいLEDテープの代表と言えば、3チップの5050チップLEDを使ったモノが定番ですが……

※「LEDテープライトの種類と選び方」参照。

5050のLEDテープを使って、フロント・サイド・リアにアンダーLEDを取り付け。そこで消費電流を測ってみたら、実測で6アンペア超に達しました。

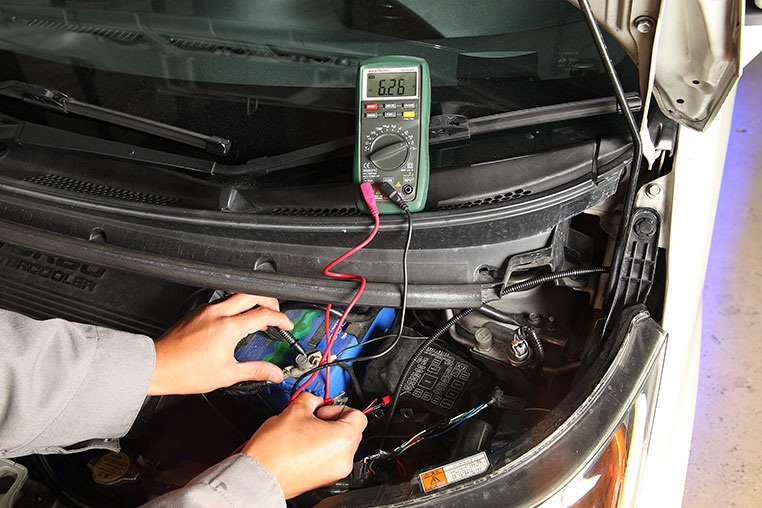

テスターで電流値を測定

6アンペアは、純正配線から分岐で取っていいような電流量ではありませんね〜。
そうですね。
そのやり方では危険です。
『では、こういう場合はどうするの？』というのが今回のテーマ。アンダーLEDに限った話ではありませんよ〜。
この場合は、バッ直（バッテリーから直接電源を取ること）での配線作業が必要ですね。

ここではエーモンの4極リレーを用意

バッテリーから直接電源を取るとはいえ、単純に直結するだけだとLEDテープが光りっぱなしになってしまいます。
ハイ。そこで登場するのがリレーです。今回は定番のエーモンのリレーを例に説明します。

光モノ専門店、イルミスタでもよく使われるエーモンの5極リレー（3237）

ちなみにコレ（↑）は5極リレーですが、「LEDテープの電気をバッ直で取る」用途なら4極リレーでいいので、1本線を抜きます。
そんなことができるんだ。
端子がツメで引っかかっているだけなので、すぐ抜けるような作りになっています。

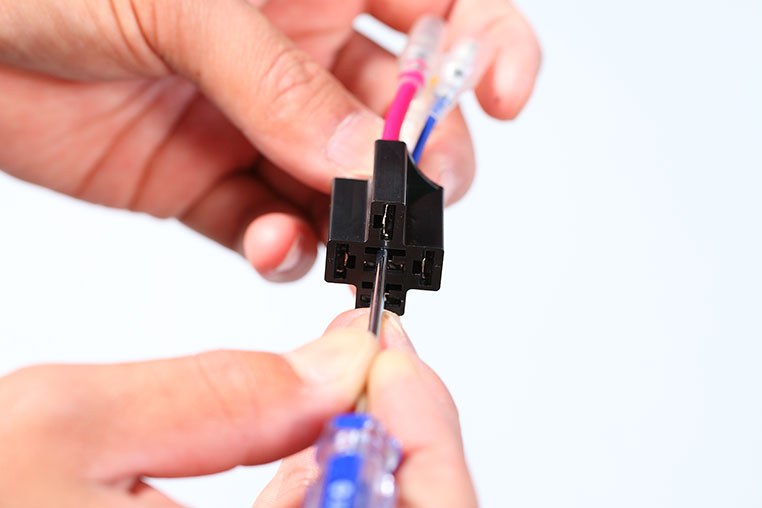

ドライバーの先などで、ツメのロックを解除して……

スポ！

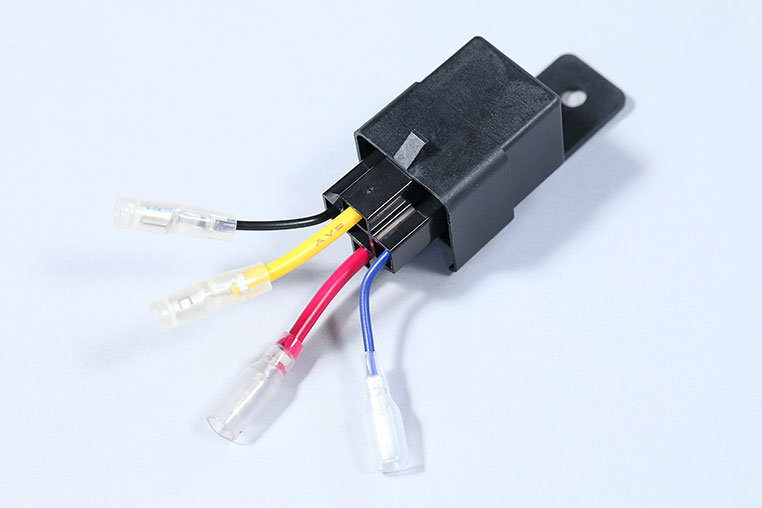

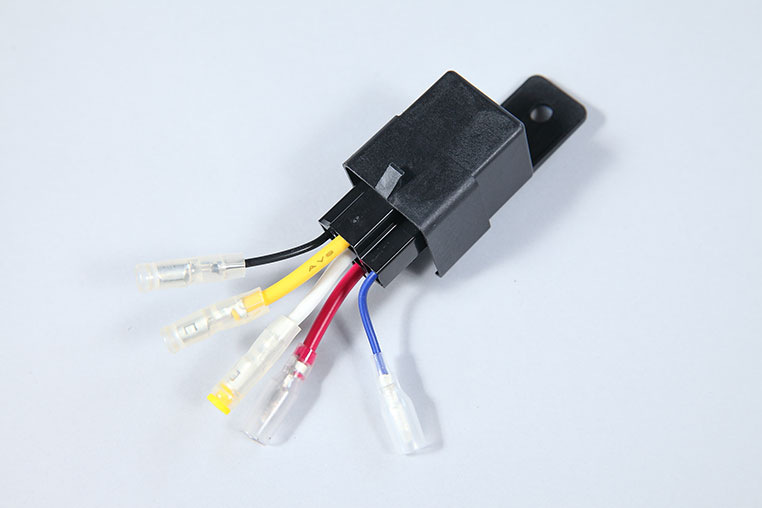

エーモン5極リレーには、赤・白・黄・青・黒の5本線がありますが、このうち白を抜けば、4極リレーと同じ使い勝手になります。
こんなウラ技があるとは、知りませんでした。

通常は最初から4極リレーを買えばよいのだが、手元に5極リレーしかなければ、この手でOK。

リレーを使ってバッテリー直結用の配線を作る

さて、リレーの使い方です。色分けされた4本の線の内容は、下のようになっています。

4極リレーのきほんは、「リレーの使い方入門／回路のしくみ」を見てくださいね〜。
今回のケースでは、LEDテープは「黄色」の配線につなぐということです。
黄色がエーモン4極リレーの出力線ですね。
アンダーLEDを例にすると、フロント、サイド左右、リアのLEDテープを合流させて、この黄色につなげばいいわけです。
どうやって合流させるんでしょう？
やり方はいろいろありますが、ハンダを持ってないとか、ハンダは苦手……ということであれば、こんなアイテムもあります。

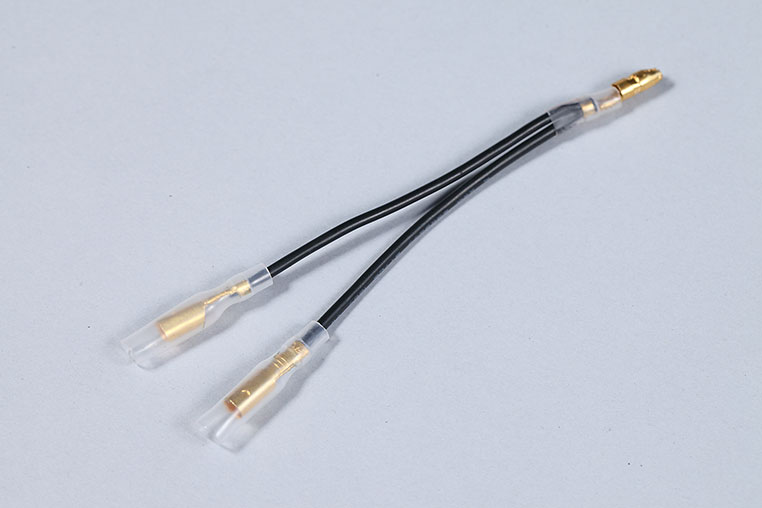

イルミスタの分岐用Y型ギボシ端子

これは、2分配だから2個しかつなげないのでは？
3つ組み合わせると、4分配になるんですよ。

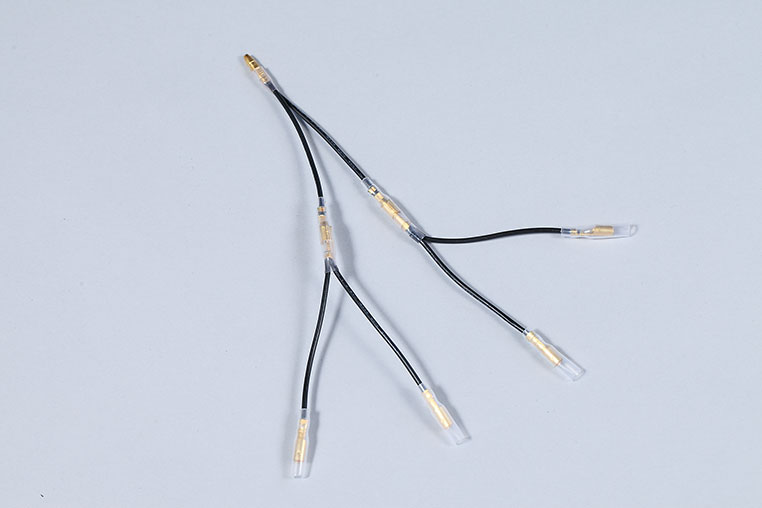

Y型が3つで4分配

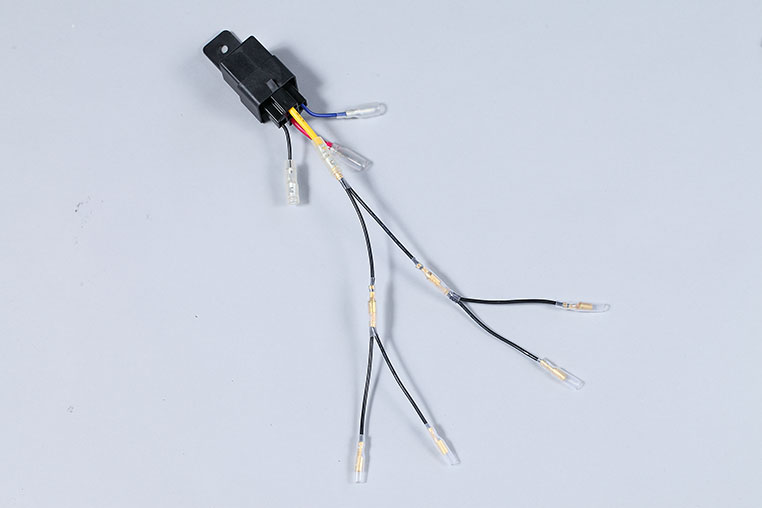

リレーの黄色につなぐと…

……というようなやり方もひとつです。
おお、なるほど。
これなら初心者でもカンタンそう♪
あるいは、平行線（ダブルコード）を用意して、自分で分岐ハーネスを作るもよし。

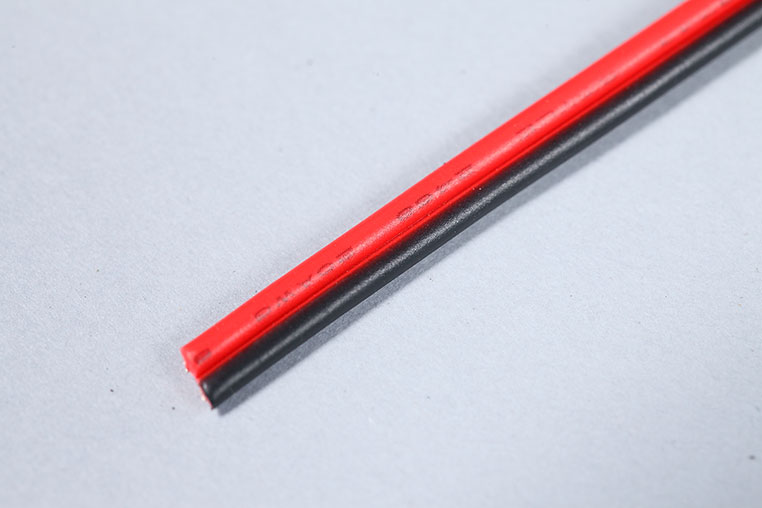

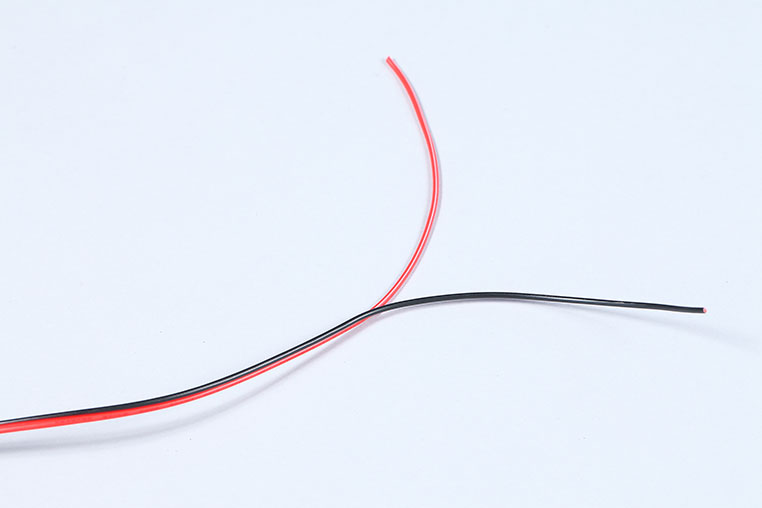

プラスとマイナスの線が一体化している赤黒平行線。今回は0.5スケア（AWG20）を使用。

4本切り出して、以下のように端子を付ければ、4分配ハーネスのできあがり。

プラス側はリレーにつなぐためにギボシ端子オス、マイナス側はそのままバッテリーマイナスに直結できるように、クワ型端子を付けます。

※「ギボシ端子の正しい付け方」参照。

※「クワ型端子の正しい付け方」参照。

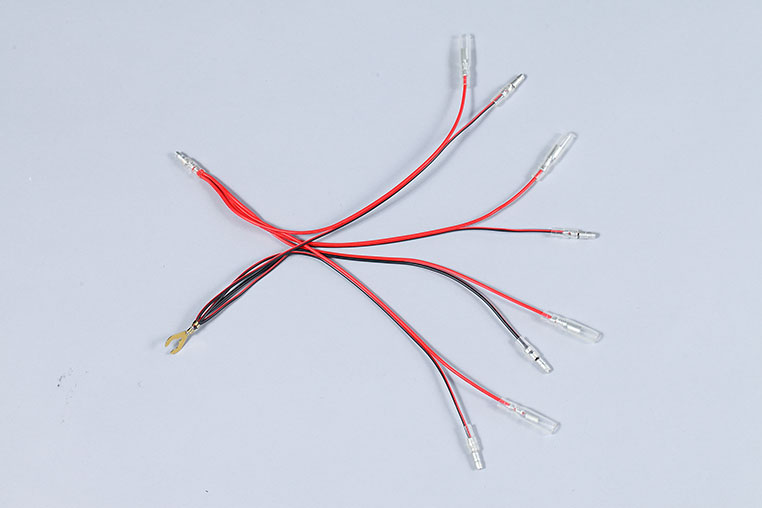

リレーの黄色につなぐと…

このパターンでもOKです。どっちでも結果は同じだし、ハンダは不要ですね。
この分岐ハーネスはイルミスタで売ってないんですか？
売ってません。DIYラボなのに、ラクばっかりしようとしてますね？
……アハハ。
DIYで楽しみながら作るとするか。

LED配線は合流させればいいというものではない!?

ところで今回は4本の配線コードを、そのままリレーの黄色に直結しました。
なかなか強引に行ってますよね。
強引に見えますが、こうしたのには理由があるんです。
というと？
もしもリレーより手前で合流させて、1本にまとめてからリレーにつなぐとしたら、その合流線には、全テープLEDの電流が流れることになります。
そういえば！
……そうなりますね。
最初に計測した通り、今回のアンダーLEDを例にすれば、合計で6アンペア以上流れていましたよね。
ということは、合流線には6アンペア流れる……。
ですね。それなりに太い配線を使わないと、危険です。0.2スケアの細線ではもちろんNGですし、0.5スケアでも許容範囲を超えるレベル。

今回の記事で使ったのは定番的な0.5スケアだが…。

もしも、1本にまとめる場面があるなら0.75スケア以上を使いましょう。
今回は0.5スケアだけで済ませるために、リレーに直結したんですね。
そうなんですよ。僅かな長さのために0.75スケア線も買ってください、みたいな話になるので、なんだかなぁ……と思って。
なぜかDIYに優しいイルミスタ・野本研究員のリレー配線教室。「LEDテープの電源を、リレーを使ってバッテリー直結で取るには？（後編）」に続きます。

バッ直にはメリットだけでなくデメリット（リスク）もある。そのあたりはDIYラボ〈動画部〉がYouTubeで解説しているので、ぜひ見てね。

DIY Laboアドバイザー：野本貴之
