LEDテープを車に付ける

LEDテープライトを車に取り付けする下準備（配線加工）

LEDテープライトは汎用品。買ったそのままの状態では車に取り付けられないので、まずは下準備の配線加工から。今回は実践作例としてアンダーLEDを作るのだが、それ以外の用途でも「LEDテープライトの配線加工」は必要な基礎知識。覚えておくと便利なのだ。

汎用LEDテープライトは、買ったままの状態では車に付けられない

「LEDテープライトを車に付ける」連載2回目。今日は、取り付け方法を実践で教わります。

●レポーター：イルミちゃん
作例は、車のフロントバンパー下を光らせるアンダーLED。材料として、1メーターのLEDテープライトを用意しました。

●アドバイザー：イルミスタ・野本研究員

イルミスタの「5050テープLED 60LED/1m クリアドーム（防滴） 1m」。たくさん使う人は5mバージョンを選ぼう。

しかし買った状態のLEDテープライトでは、車に取り付けることができません。下準備が必要です。
下準備って？
購入時のLEDテープライトには、DCコネクターが付いていることが多いのですが……

ホー。今どきのLEDテープライトは、配線切りっぱなしじゃないんですね〜。
連結したり、コントローラー類とつなぐときは便利ですね。けれど、車に直接取り付ける時は不要なんです。
いらないんだ。
せっかく付いているけど……。
だから片側は、切り落としてしまいます。

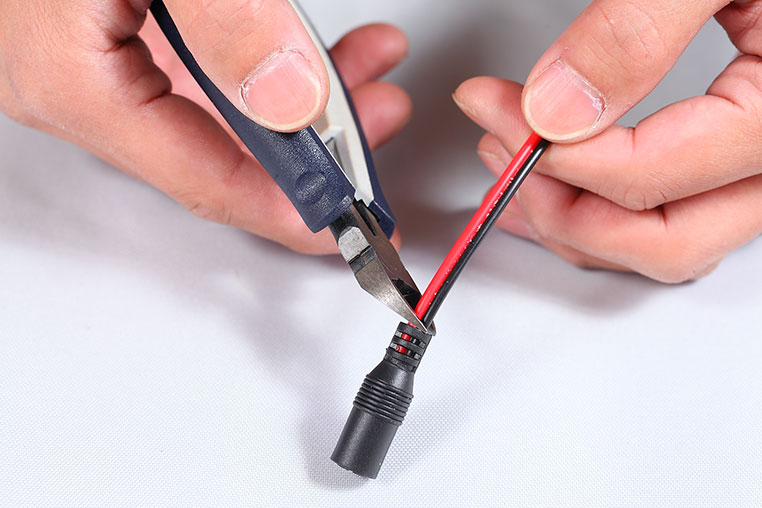

ニッパー等でチョキンと切り落とす（片側）

このとき配線はできるだけ残します。その分、延長コードが短くて済みます。
あの〜、この作業って、どっち側のDCコネクターを落とすんですか？
今回は両側とも使わないので、どっちでもいいです（※反対側もどうせ完全に切り落とすことになる）
車に付ける時は、どっちのコネクターも使わないのか。
2本連結したい場合を除けば、そうですね。

この状態のほうが都合がよい

車外に取り付けるなら、末端の防水処理が重要

今回は1メーターのLEDテープライトを、1本モノとして単独で付けようとしています。
フロントアンダーLEDとして、フロントスポイラー裏に付ける予定です。

ターゲットはフロントバンパー下のアンダーLED

今回は、反対側から出ている配線とコネクターも不要なので、こっちは完全に取り去ってしまいます。

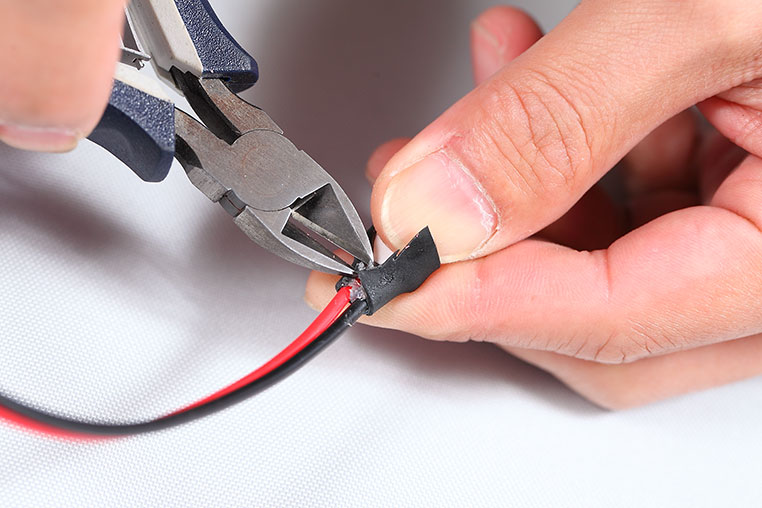

根元のチューブを切り開く

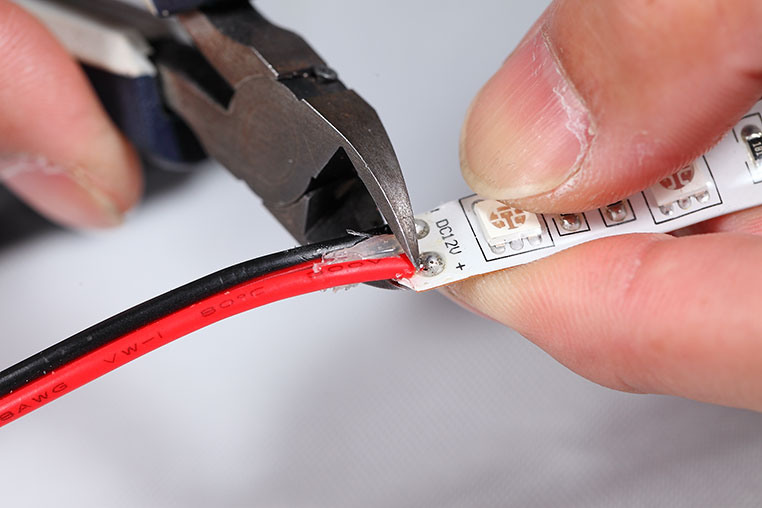

配線を根元から切り落とす

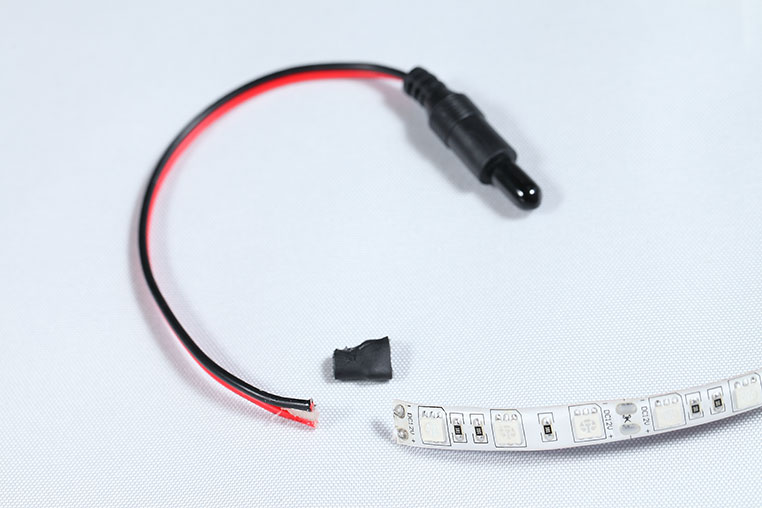

こういう状態にする

次は、裸になったLEDテープライト末端部の絶縁処理。方法は2つあります。
フムフム。
ひとつは収縮チューブを使う方法。もうひとつはこのまま車体に取り付けして、取り付け後にシリコンコーキングを盛る方法。
後からシリコンコーキングでもいいんだ。
末端部は、製造段階でシリコンが盛られている（絶縁処理）ので、シリコン同士でくっつきます。ただし、乾燥に時間がかかる。
なるほど。
確かに乾きにくそうだな。
収縮チューブを使う場合の注意点としては、今回は水がかかる場所に付けるので、防水タイプが必要です。

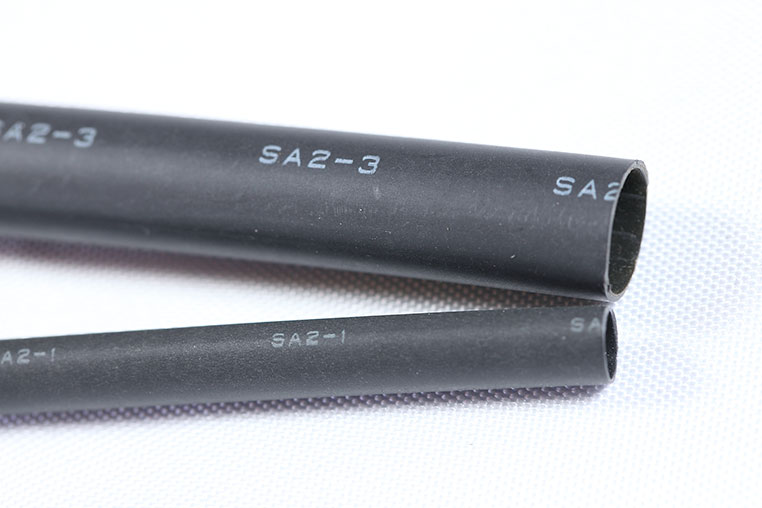

スミチューブSA2（防水型熱収縮チューブ）

太さの違いで4種類ある。今回使っているのは、写真の2種類で、「SA2-3」（10.9ミリ）と「SA2-1」（5.8ミリ）。詳しくはエルパラHPの「スミチューブSA2」を参照。

へぇ〜。防水タイプの収縮チューブなんてのがあるのか〜。
中にノリみたいのが入っていて、それで防水処理できる。車外で使うLEDテープライトの仕込みには便利です。
太さもいろいろあるみたいですが……
今回は、LEDテープライト末端をまるごと覆って絶縁処理します。なので、太めのタイプが必要ですね。
ここの場面で使ったのは……
「SA2-3」（10.9ミリ）のタイプです。
LEDテープライトの幅が、10ミリだからか。
そうなんです。配線の延長部分などには、もっと細い「SA2-1」（5.8ミリ）などが便利ですね。
フムフム。
メモっておこう。
「SA2-3」のスミチューブを、1センチ位の長さで切り出します。

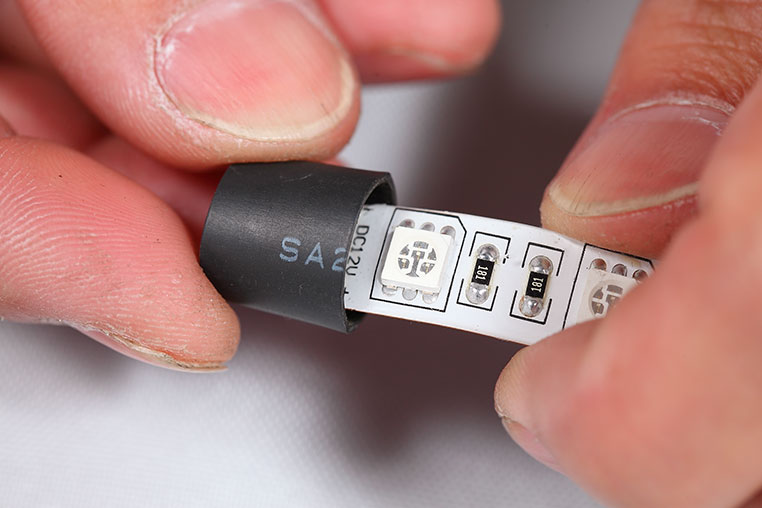

短く切り出して末端部にかぶせ…

熱であぶって収縮させる

細かい話をしますと、この防水収縮チューブ、ドライヤーの熱量程度ではなかなか収縮しなかったりします。冬場は特に。
じゃあ、ライターで火あぶり？
ただ……外で作業していると、ライターの火って風に流されるでしょう。
そして火が指に当たってアチチ！
そうなんですよね。だから僕はいつもターボライターを使っています。でもパワーがあるから、燃やさないように注意ですね。
なるほどね〜。
良い子は注意してマネしましょう♪

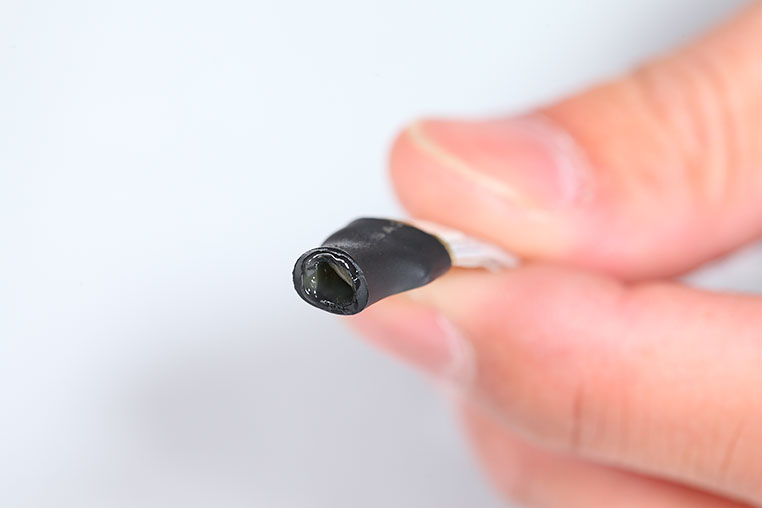

そしてもう一つ注意！ LEDテープライトに幅があるせいで、熱であぶって収縮させただけだと、末端の口が開いている状態（↓）です。

未防水

これでは水が入ってしまいますよね。
ぜんぜん防水処理になってませんね。
そこで！
さらに熱であぶって……

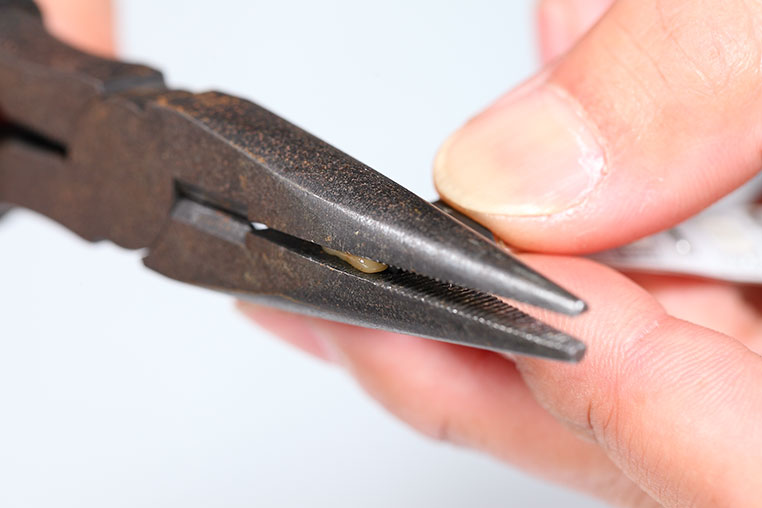

ラジオペンチでギュ!!　っと、口をつぶします。

ギュ!!

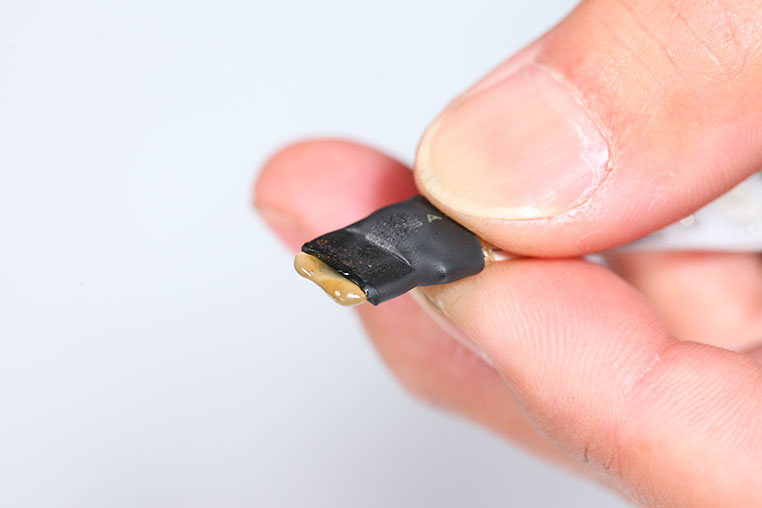

完全に密閉できた！

ハミ出たノリ（↑）が気になる人は、切ってしまいます。なお、僕も気になるタイプ。
これで末端部の処理も完璧！

収縮チューブで末端処理するときは、当然ながら一番端のLEDチップにかからないように注意しましょう。

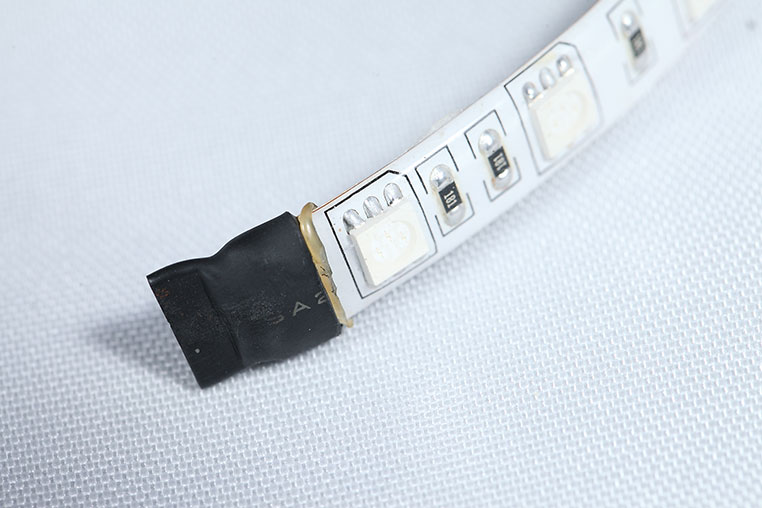

……というわけで、下のような状態になりました。

ここまでが、LEDテープライトを車に付けるための仕込み処理。
次はなにを？
延長コードを付けます。どの位の太さの配線を選ぶか？などの注意点は、次の記事「LEDテープライト延長用の配線はどれがいい？」を参照してください。
