配線を分岐しながら延長する「主線の送り」方法。これは覚えて損なし

配線の分岐・延長も進化して、今どきは便利なコネクターがある。基本の使用方法・分岐のラクさもポイントだが、「延長しながら分岐もできる」使い方がさらに便利。スマートな配線処理が簡単にできる。

•

  前回は「端子台」を解説（※）しましたが、今日は端子台とは打って変わった方法を紹介しましょう。

  ※「端子台とは？ その仕組みと使い方を初心者向きに解説」参照。

  ●アドバイザー：エルパラ 平川研究員

•

  と言いますと？

  ●レポーター：イルミちゃん

•

  今どきの便利コネクターを使った、カンタンな配線の分岐方法です。

•

  便利なのはいいですね。しかし、コネクターは品質が問われます。

•

  そうですね。カンタンかつ信頼性も高いコネクターとしてオススメなのは、WAGO（ワゴ）のコネクターですね。

•

  ワゴ？



WAGO（ワゴ）ワンタッチコネクターWF-3

マ

メ

知

識

WAGO（ワゴ）とは、端子台やコネクター類を開発しているドイツの専門メーカー。

---

それだけにコネクターとしての信頼性も高い。 日本法人はワゴジャパン

•

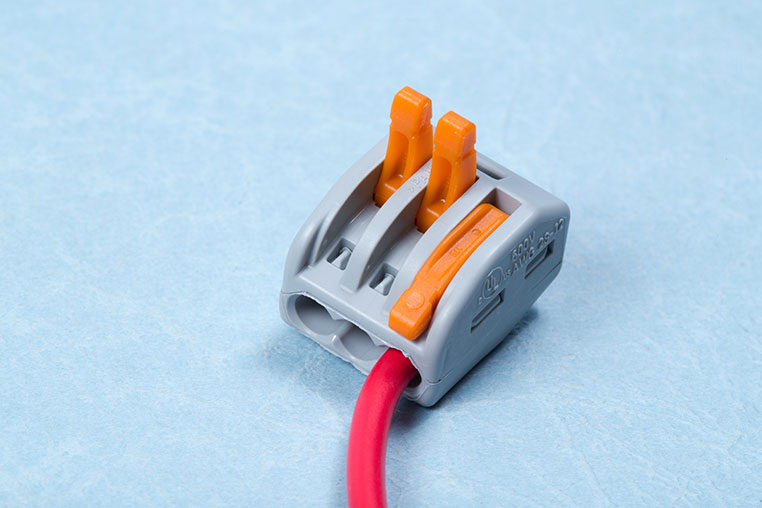

  このワゴ・ワンタッチコネクターはその名の通り、配線を差し込んで閉じるだけです。

穴に配線を差し込む



レバーを下げてロックする


•

  このように工具不要でつなげます。

•

  コレは簡単！ 3本の配線を入れる穴があるので、2分配に使えるということですね。

•

  そうなんですが、このワゴ・ワンタッチコネクターでできる、便利な延長方法というのがあるんですよ〜。

•

  え。
  分岐じゃなくて、延長の話？

•

  ワゴ・ワンタッチコネクターの使い方として便利なのが、主線を延長しながら、枝線を出していけるところです。

•

  ん？
  なんのことでしょうか？

•

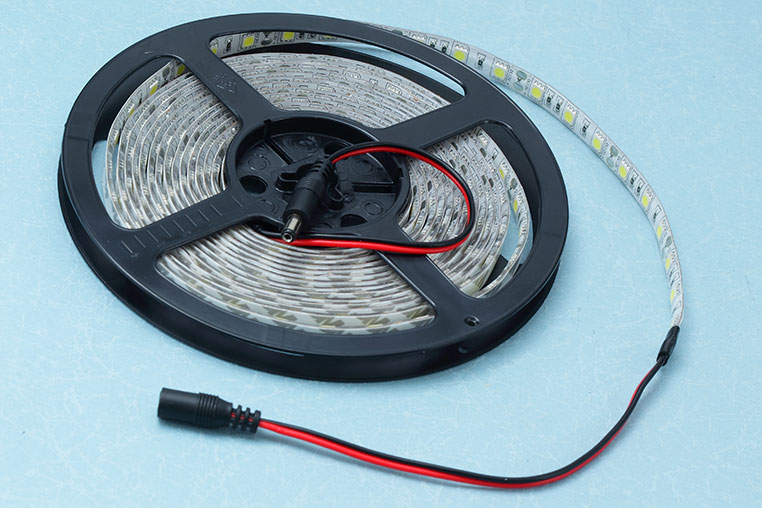

  例えばテープLEDの例。1本だと、最大5メーターですが……


•

  これを複数本連結して使いたい場合には、各テープLEDに対して電源をつなぐ必要があります。

✔ テープLEDに長さがある場合、単純にテープLEDを連結するだけでは、電力不足が起こる。

•

  車ではそこまで長くは使わないでしょうが、ここでは延長の例として、店舗照明用にテープLEDを付けるときなどを想像してみてください。

•

  お店の照明なら、長〜いテープLEDを使いますね。

•

  普通の分岐の方法だと、離れた位置にある電装品（ここではテープLEDの2本目、3本目）に対して、より長い延長コードが必要になりますよね。

•

  そりゃそうですね。

•

  店舗照明用途などだと、5メーター先、10メーター先にくるテープLEDに対して、どんどん長い延長コードが必要になる。

•

  そうなりますね。
  ジャマになりそう。

•

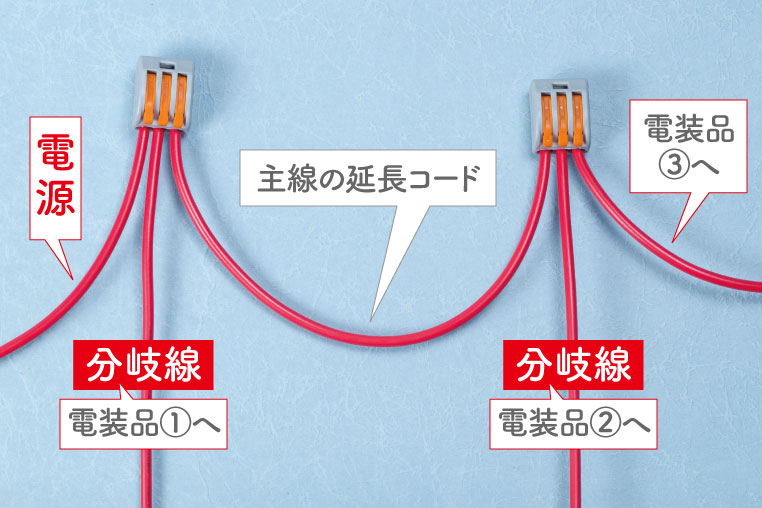

  しかし、このワゴ・ワンタッチコネクターを使うと、主線（メインの電源線またはアース線）を送りつつ、真ん中から1本だけ分岐線を出せます。


•

  分岐線を取り出しながら、1本の主線を延長していくイメージです。



---

•

  つまり、何本も長い延長コードを重ねて走らせる必要がないのです。

•

  な、なるほど。

•

  つながる電装品が増えると、根元の配線の電流量が増える点に注意は必要ですが、ワゴ・ワンタッチコネクターは1.25スケア、2スケアなどの太線でも扱えるところがポイントです。

✔ コネクター自体のスペックとしても、20アンペアまで対応。

•

  主線を分岐させたその付近で3つ、4つの電装品につなぐのなら、前回登場した端子台などでもいいのですが……


•

  しかし、各電動品が離れた位置にある状況だと、延長コードだらけになる。

•

  そうです。長いテープLEDを例に説明しましたが、「主線の送り」方式は覚えておくと便利ですよ。

•

  「分岐」してから「延長」ではなく、「延長しながら分岐」という発想ですね。

•

  主線は1本ですので、トータルで使う配線も短くなるし、スマートな配線処理が可能になります。

•

  車の電装品取り付けでも、応用できそうですね。
