細線をまとめてカプラー化！ 細線用コネクターが便利

スマートでありたい配線まわりの便利アイテムを紹介。細線をまとめてカプラー化できる、細線用コネクターだ。配線の本数が多いときに重宝。接続後の脱着も「カチッ」とラク。ギボシ端子はけっこう固くて扱いにくい面があるよな〜と思っていた人に、かなりオススメ。

•

  「配線を脱着できるようにつなぐ」パーツは、ギボシ端子が有名ですが……

  ●レポーター：イルミちゃん

•

  何本も配線があるときは、細線用コネクターも便利ですよ〜、という話です。

  ●アドバイザー：イルミスタ 野本研究員

細線用4Pコネクター



エルパラで販売されている「細線用4Pコネクター」

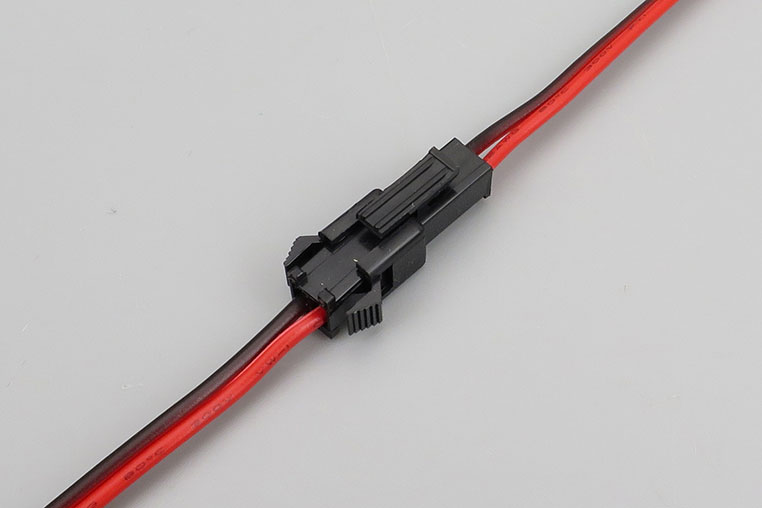

細線用2Pコネクター

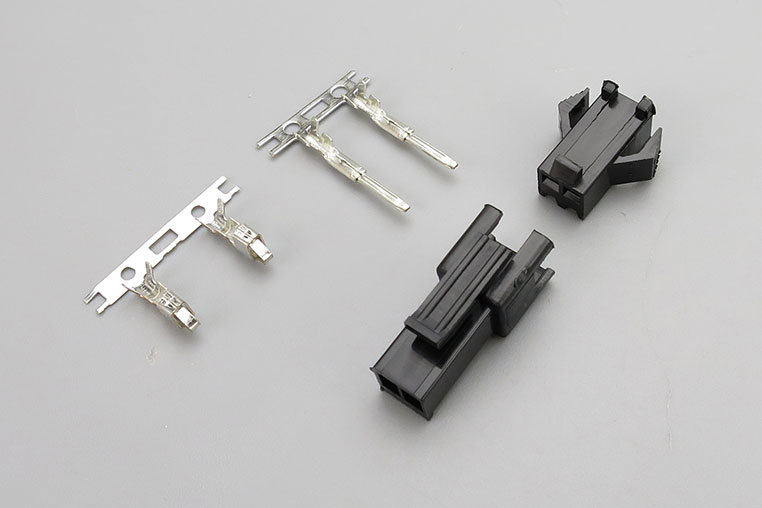

ピン数のラインナップも豊富。写真は「細線用2Pコネクター」

•

  全部で6種類があります（2ピン用、3ピン用、4ピン用、5ピン用、6ピン用、8ピン用）。

•

  4ピンタイプのコネクターなら、4本まとめて脱着OK。RGBの配線の脱着などに、便利そう！

•

  そうなんですよ。
  配線の本数が多いとき、便利です。

•

  配線は、プラス線とマイナス線の2本で済むとは限りませんからね〜。

•

  特に、流れるウインカー。配線がいっぱいありますから、バラバラにつないだり外したりするのは大変です。

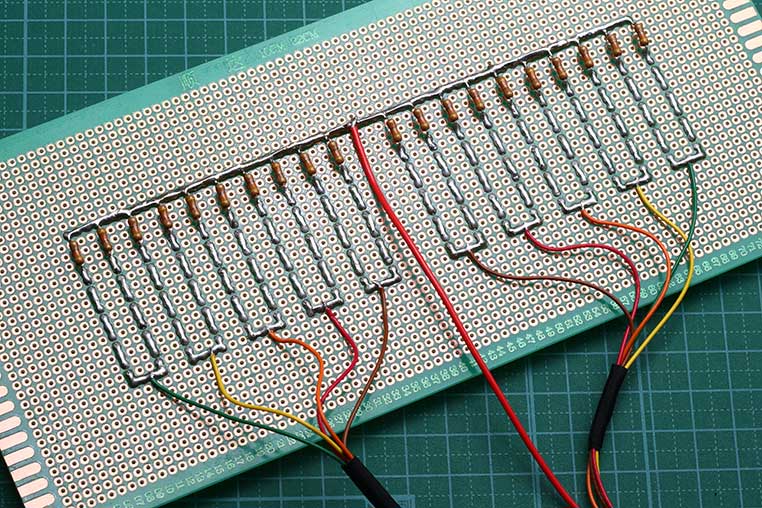

流れるウインカー基板。各ブロックに配線が必要



「流れるウインカーの作り方」の記事もあります。

•

  だからといって、端子を使わずに全部直結してしまうと……

•

  あとで外すときに大変です。カプラー化しておくのがオススメです。

•

  確かにこういう場面では、ギボシ端子だとゴチャゴチャになりますね。

•

  それにギボシ端子だと、ガッチリハマってしまって外しにくかったりもします。配線が細いとカシメから芯線が切れたり、抜けたりとか……ありがちです。

•

  ああ〜。
  ギボシって、けっこう固いですよね。

•

  その点コネクターだと、簡単に取り外しができるのも利点です。

プラス、マイナスの2本線だとしても、脱着の容易さは利点

•

  細線用コネクターは、端子が小さいので、普通の電工ペンチだとかしめることができません。細線用の電工ペンチを使います。

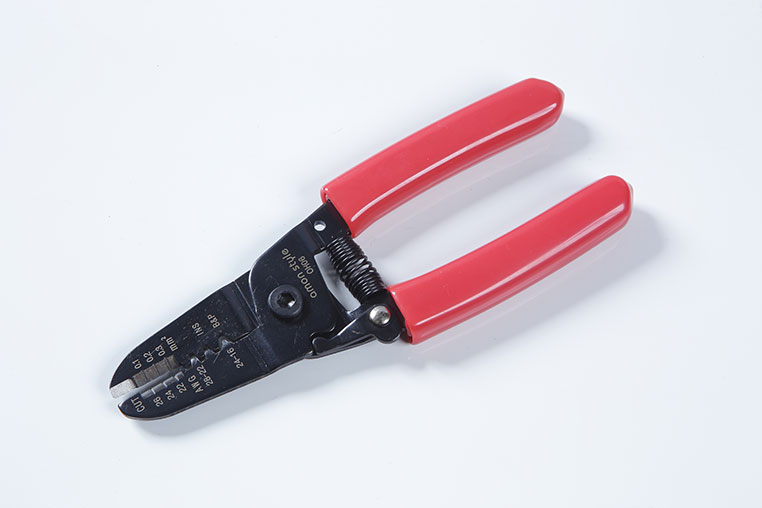

エーモンの細線用電工ペンチ



0.3スケア以下の細線専用・エーモンの「細線用電工ペンチ」

•

  今回は、4ピンコネクターを例に説明します。

•

  まずは端子を差し込む方向があるので、配線の並びと端子の方向を事前に確認しましょう。

•

  RGBのLEDを扱うときの、3色の配線＋アース線をまとめて脱着……というイメージですね。

コネクターと端子の向きを確認


•

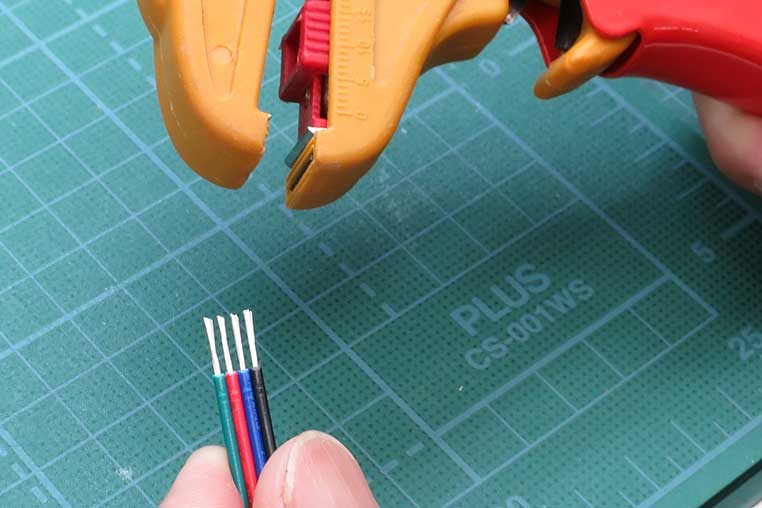

  そしてワイヤーストリッパーなどを使って、配線の被覆（ひふく）をむきます。


•

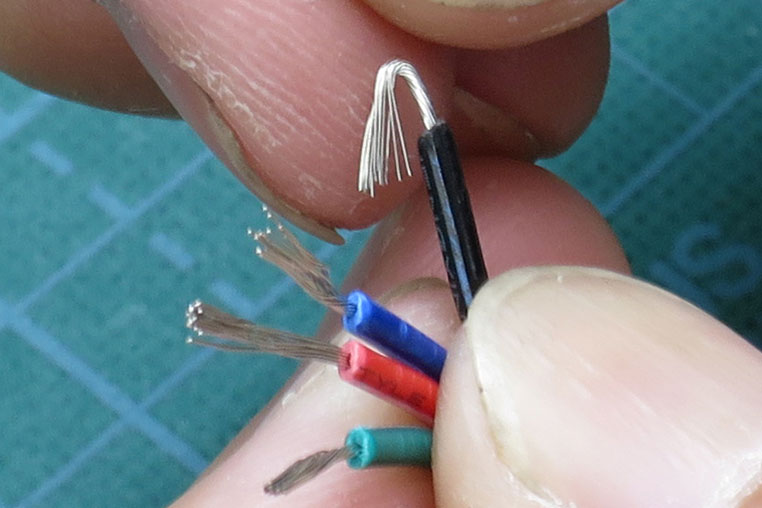

  線が細いときは、芯線を折り返して二重にすることで太さを稼ぎます。

•

  なるほど。
  そうやって接触不良を防ぐんだ。

折り返して2重にする


•

  次は端子をかしめます。下のような位置関係（↓）で、端子をセットしましょう。

•

  芯線と被覆、双方にかしめ部がかかるようにするのがポイント。これはギボシ端子などと同じですね。

端子のかしめ位置に注意


•

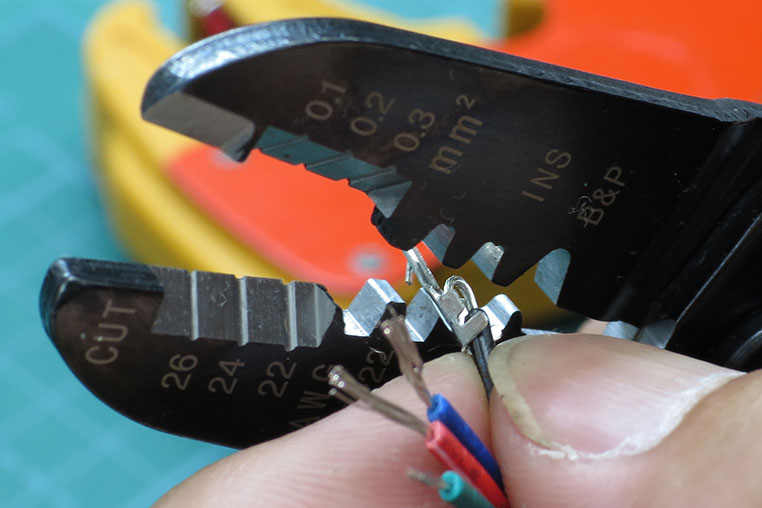

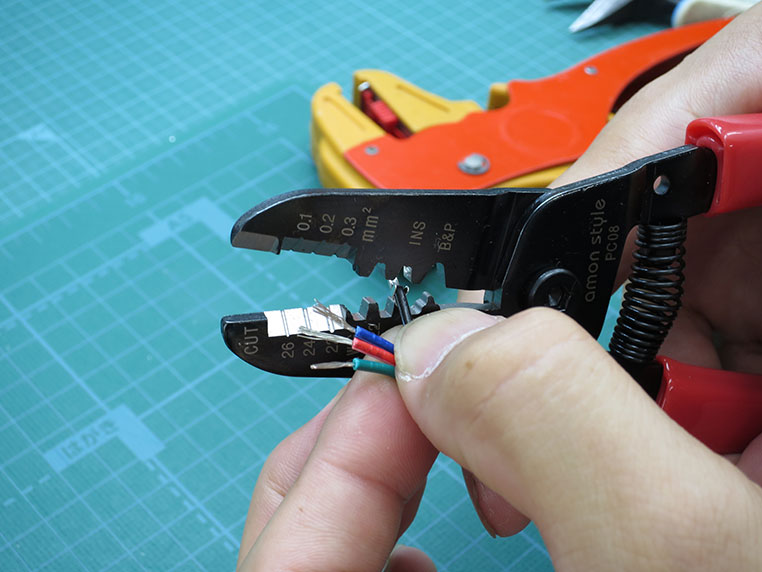

  そして細線用電工ペンチを使って、先に芯線側からかしめます。

芯線にかかっているツメをかしめる


•

  エーモンの細線用電工ペンチには、細線カシメ用の穴が3つ並んでいるので……

•

  まず真ん中を使ってかしめてから、1サイズ小さい穴に移動させて仕上げます。

•

  2段階で、しっかり圧着させましょう。

•

  次に、もう一箇所。
  被覆にかかっている部分をかしめます。

被覆にかけたツメをかしめる


•

  各配線に端子が付いたら、コネクターに差し込みます。コレは向きがあるので注意。

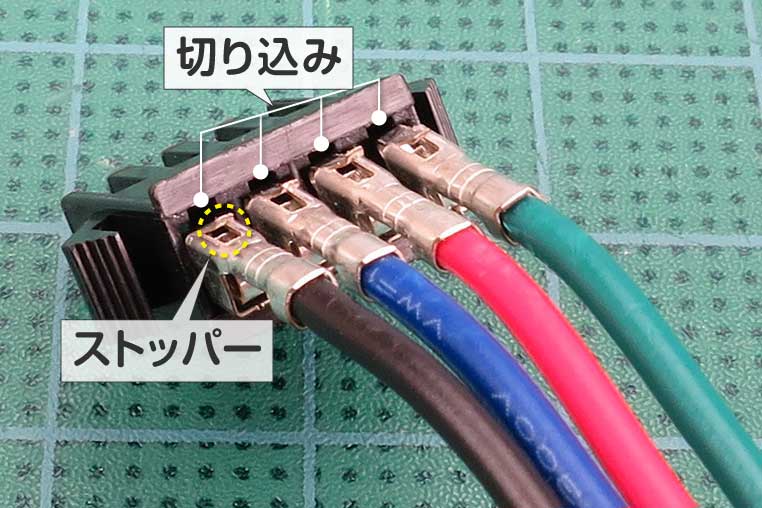

コネクター側の切り込みと、端子のストッパーを合わせる


•

  上写真（↑）の向きで差し込むと、ロックされます。

•

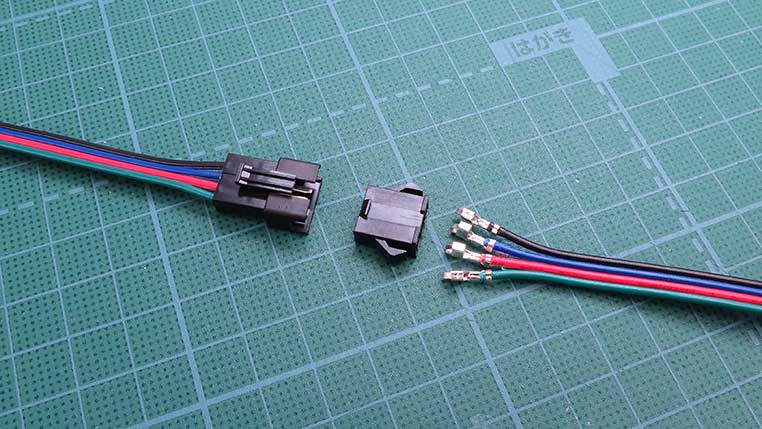

  反対側の端子も、同様にかしめればいいんですね。

形状は異なるが、反対側の端子もやり方は同じ


•

  反対側も、コネクター側の切り込みと、端子のストッパーが一致する向きで差し込んで、ロックします。

反対側の端子もコネクターに差し込んだ


•

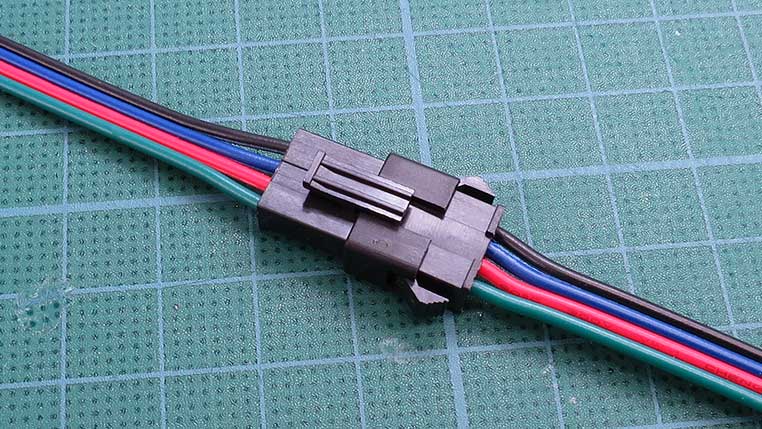

  あとはコネクター同士を、カチっとハメ込むだけですね〜。


•

  念のため、この段階でテスターを使って、接触不良がないか確認しておけば完璧です。

•

  光モノ専門店「イルミスタ」野本店長のオススメ！ 細線用コネクターでした。
