平型端子の正しいかしめ方（付け方・圧着方法）

平型端子の正しい付け方（かしめ方）。端子のツメを曲げて配線コードに付けるだけなら、ラジオペンチなどでもできそうだが、それは間違い。重要なのは、電工ペンチで圧着すること。ここでは実際に平型端子をかしめて、トグルスイッチにつなぐまでを解説。

スイッチやホーンとの接続なら、250型・平型端子が定番

前回（※）は「平型端子とギボシ端子の使い分け」などについて学びました。

※「平型端子が必要な場面と、サイズの選び方」参照。

●レポーター：イルミちゃん
今日は実際に平型端子をかしめて、配線をトグルスイッチにつなげてみましょう。

●アドバイザー：エーモン中塚研究員

平型端子でないとつなげないトグルスイッチ

レバー式のトグルスイッチ。エーモン製は超定番。

エーモンのトグルスイッチやロッカスイッチは、250型の平型端子が使われています。
ということは、250型の平型端子を用意すればいいんですね。

ここで使っているのは、最もオーソドックスなタイプ。Amazonでも販売されているエーモン平型端子セット 250型（3309）

次に、平型端子の正しいかしめ方（付け方）。そのためにはまず、電工ペンチを用意する、という点が重要です。

電工ペンチ

ここで使用しているのは、【Amazon.co.jp限定】エーモン電工ペンチ（1452）

そこはギボシ端子と同じですね。
電工ペンチ以外の……例えばラジオペンチなどで付けても、しっかり「かしめる」ことはできません。抜けてしまいます。

✔ ひとくちメモ

かしめるとは、端子用の専用工具（電工ペンチ）を使って圧着することを指し、ただ単に端子をつぶして付けるのとは仕上がりが異なる。

平型端子のかしめ方（圧着方法）

配線コードの被覆を剥く

まず、配線コードの被覆を剥き取ります。（※だいたい5ミリ程度）

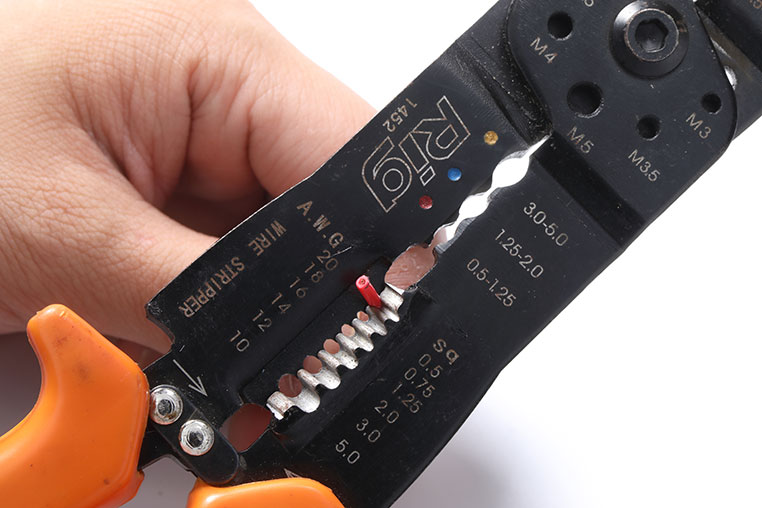

今回は0.5スケアの配線コードを使ったので、電工ペンチ側もワイヤーストリッパー「0.5」の穴です。
配線の被覆にかませて、電工ペンチをスライドさせると剥けます。

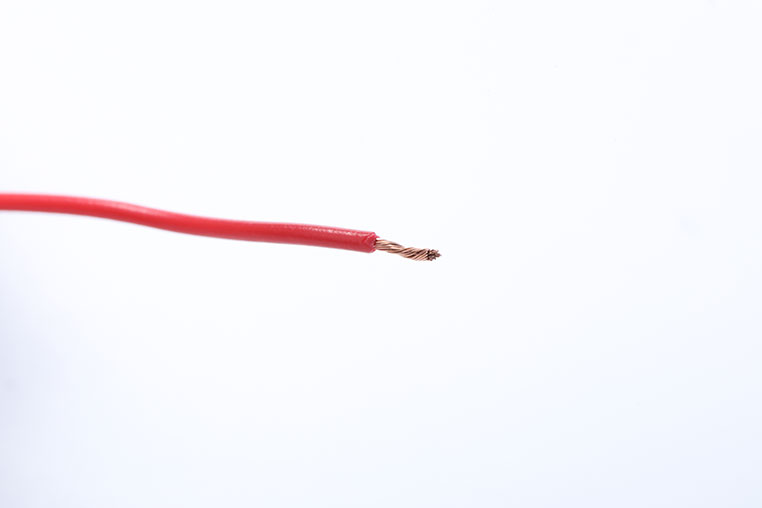

芯線（銅線）が露出したら、よじっておきます（↑）

平型端子と配線の正しい位置関係

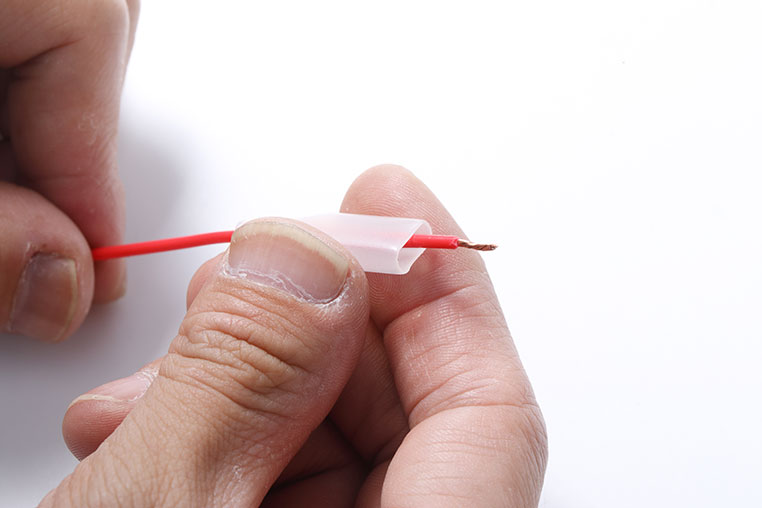

平型端子を付ける前に、絶縁用のスリーブを先に通しておきます。
端子を付けた後では通りませんからね。

スリーブの向きにも注意する。

平型端子と配線コードの位置関係については、こうなる（↓）のが正解です。

平型端子には、ギボシ端子と同じように2か所にツメがあります。ひとつは配線の被覆に、もうひとつを芯線（銅線）に食い込ませるのです。
よくある失敗かしめは、両方とも芯線にかけてしまっているケース。
被覆を押さえていない状態だと、軽く線を引っ張っただけで抜けてしまったり、芯線がチギれてしまいますよ〜。

芯線（銅線）に対して圧着する

まずは芯線にかけたツメを圧着します。
電工ペンチの、端子かしめ用の穴（※断面がハート形）を使います。

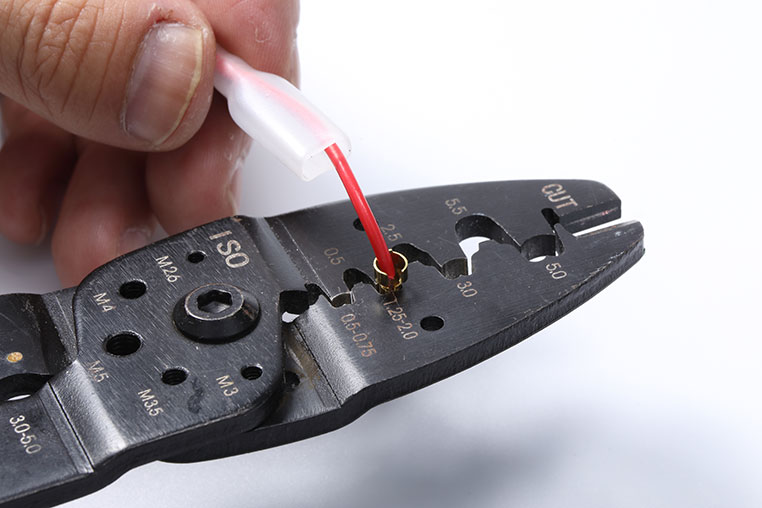

1発目のかしめは、「1.25-2.0」と書かれた穴を使って仮かしめします。

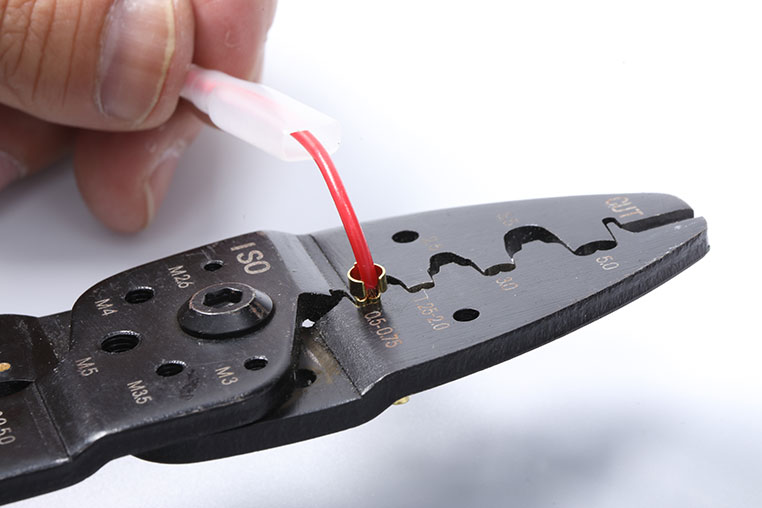

次に1ランク小さい「0.5-0.75」と書かれた穴に移して、ぎゅ〜っと本かしめをします。

被覆（配線）に対して圧着する

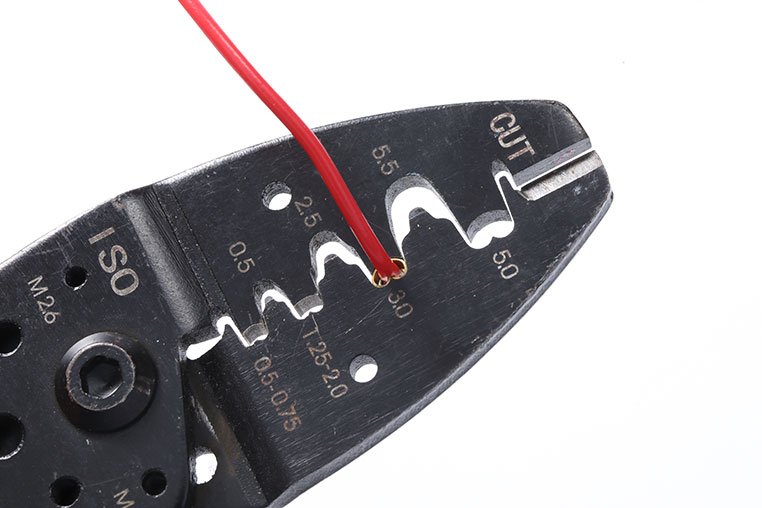

次は、配線の被覆にかけたツメの圧着。このツメは大きいので、まず「3.0」と書かれた穴で仮かしめをします。

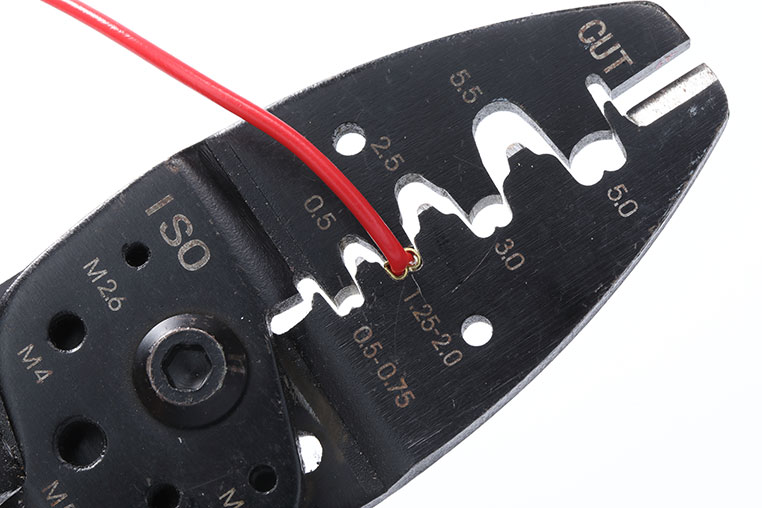

そのあとで、「1.25-2.0」と書かれた穴に移して、本番の圧着を行います。

さっきと同じ2段階かしめですが、ひとつずつ大きめの穴を使っているんですね。
このように正しくかしめると、ツメの断面がキレイなハート形になるんですよ。
ハート形にたたみ込む意味は、乙女心ではなくて……
しっかりと端子を食い込ませる、という意味合いですね。コレができるのが電工ペンチの特長です。

ガッチリ食い込んで抜けない！

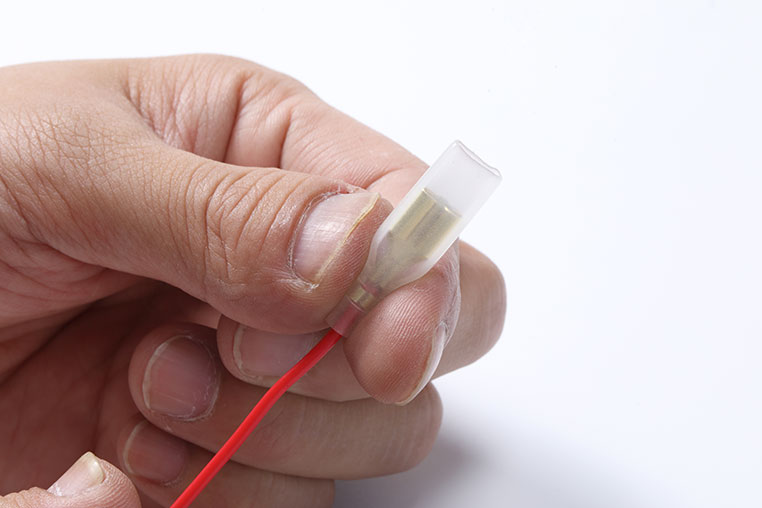

最後にスリーブを引き上げておきます。メス端子の場合は完全に端子が覆われます。

クイクイ

なお、オス端子の場合でも付け方は同じです。
オスとメスを組み合わせると、ギボシ端子のように脱着できます。

……あれ!? 　しかし今回の目的は、配線の接続ではないんですよ、中塚研究員？
そう言えば、スイッチとつなぐんでしたね。うっかりオスまでかしめてしまった。

スイッチと配線の接続

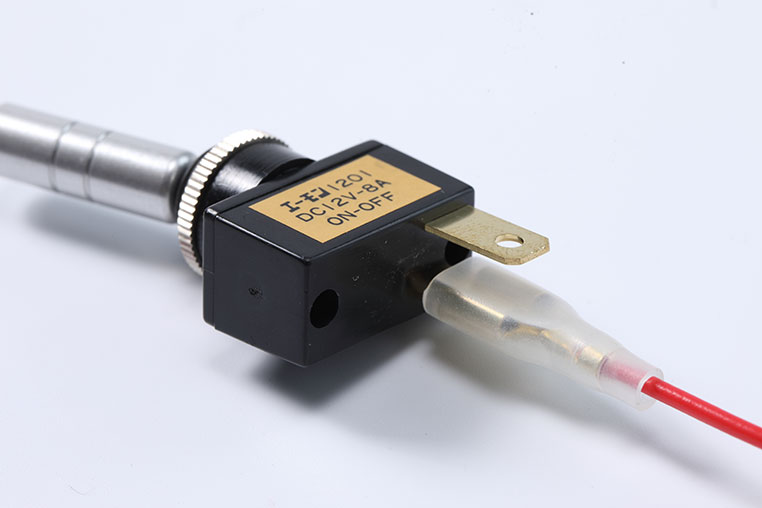

エーモンのトグルスイッチ側には、平型端子オス形状の端子が付いていますので……

先ほどかしめた、メス端子を差し込めばOKですね〜……って、アレ？差し込めないんですけど。

スリーブが長いので、この使用シーンではスリーブ先端が先に当たってしまうんですよ。
ムム。
コレはどうしたらいい？

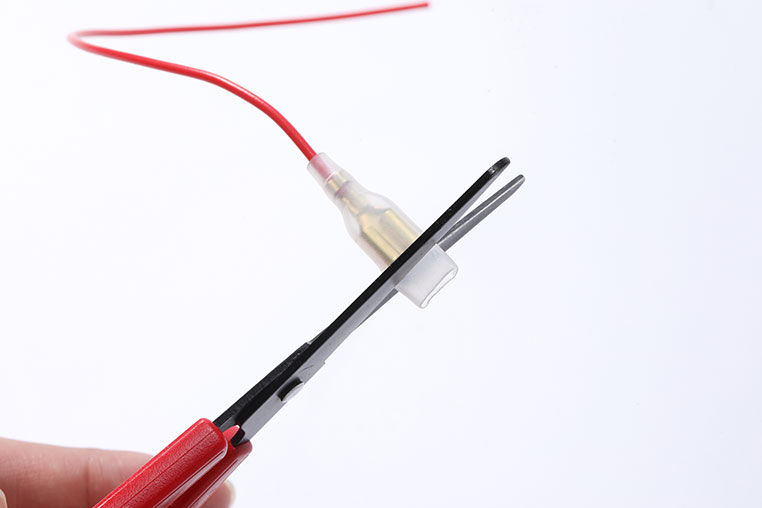

メス端子の先端からハミ出ている分を、ハサミでカットしてしまいます。

チョキン

これで、スイッチ側の端子根元まで差し込めるようになります。

もう1本の配線にもメス端子を付けて、接続

あのぉ〜、考えてみると、こういう用途では平型端子ってメスしか使わないんですね？
そうですね。配線同士の接続とは違って、相手（オス端子）のいることですからね。
余ったオス端子をどうしてくれるんだ、という気もしますが……まあ、そこは突っ込まないでおくか。
フッフッフ。
いいところに気がつきましたね。
なんか得意げ？
そこを考慮して、エーモンとしましては「平型端子メスセット」も用意しているんですよ。

詳細はAmazonのエーモン平型端子メスセット 250型（3311）参照。

250型のメスばっかり入ってるってことですね。使えるカモ♪

配線コードを選ぶときは「太さ」を間違えるとリスクが生じる、という話については、DIYラボ〈動画部〉がYouTubeで解説しています。配線コードの選び方のおさらいにも最適。
