接続コネクターが便利過ぎて、ギボシ端子の立場はどうなるのか？

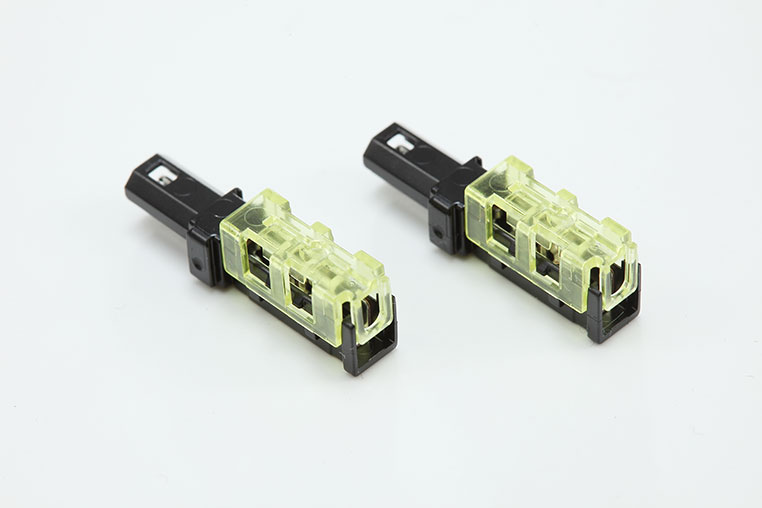

接続コネクターはギボシ端子と同様に、「配線を脱着可能な状態でつなぐことができる」接続パーツ。電工ペンチが不要だったり、圧着がカンタンだったり、細線にも使えたりと、ギボシ端子に比べてメリットが多い。ギボシ端子に取って代わる存在になり得るか？

ギボシ端子と違って電工ペンチも必要ない

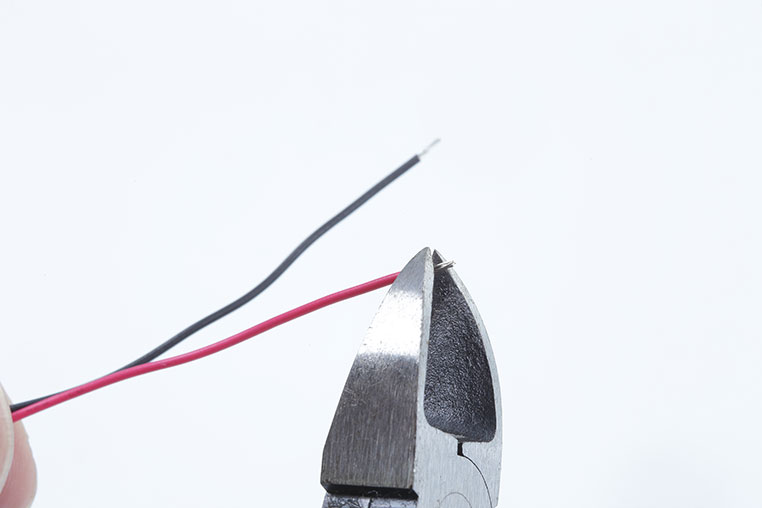

芯線が出ていたらカット

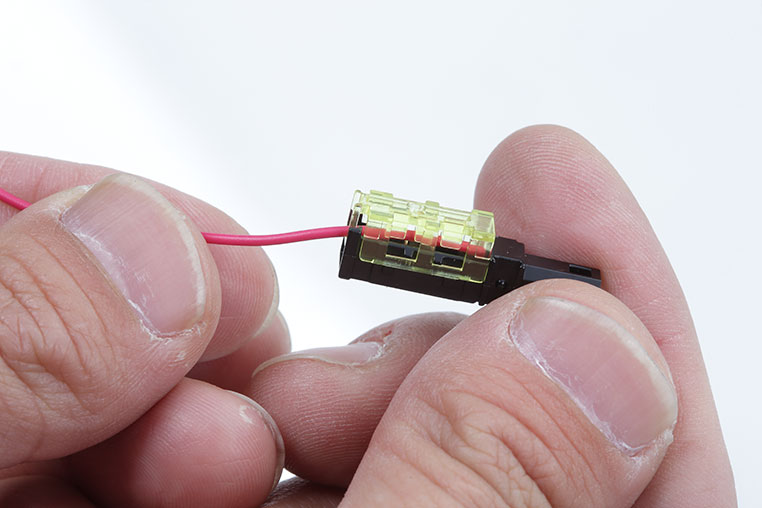

配線を奥まで差し込む

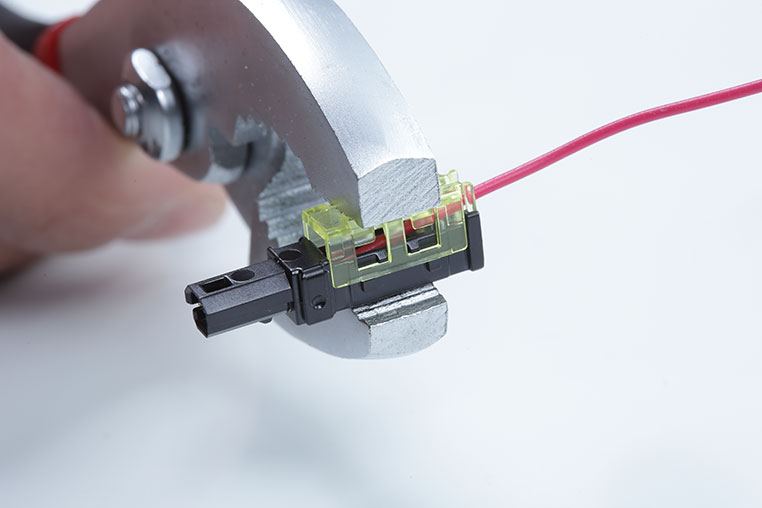

黄色カバーを挟んで…

パチッと閉じる

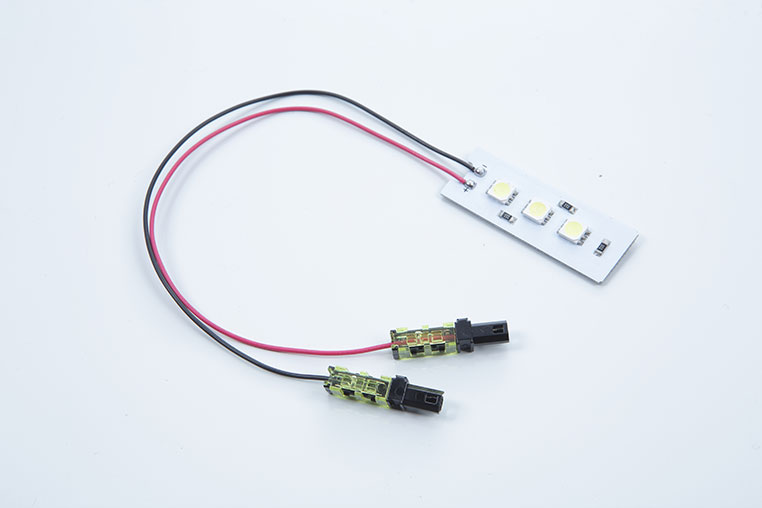

LED線の先に接続コネクターを付ける

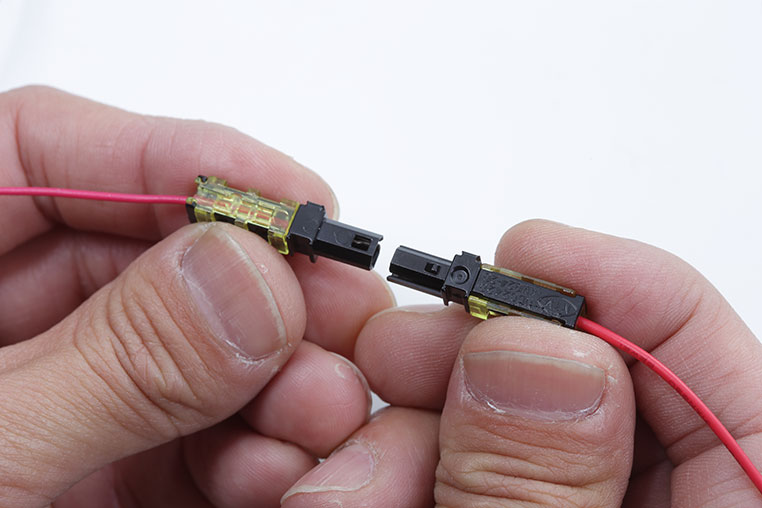

片方を上下逆さまにするとつながる

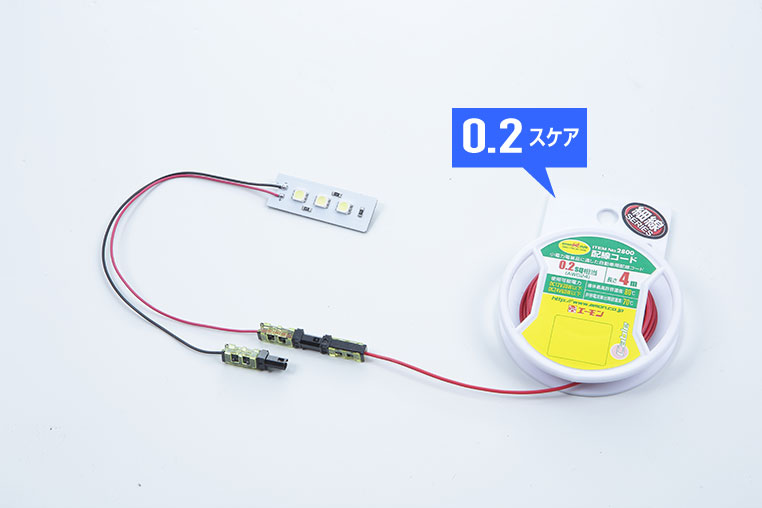

細線に使えるのが便利

ギボシ端子は？
0.2スケアの細線には使用不可です。
そっかー。
消費電力の小さいLEDの配線などは、電気的には0.2スケア線で十分。なので最近は細線をよく見かけます。例えばエーモンLEDに最初から付いている配線も、0.2スケア相当の線が多いです。
じゃあ、ギボシ端子をLED配線に直接付けることはできないんだ。
そうなんです。だから以前は「圧着接続端子」（ITEM NO.1168）などを使うことも多かったのですが、圧着接続端子は脱着ができません。
脱着が可能で、なおかつ細線にも使える、というのが接続コネクターなんですね。

0.2スケアでも0.5スケアでもOK

あの〜、接続コネクターみたいな優秀な新型が出てきた以上は、もうギボシ端子は必要ないんでしょうか？
いや、そんなことはないです。ギボシ端子の出番はまだまだ多いです。
どんな場面で？
ギボシ端子は長らく定番的な存在だったので、製品に付属の配線コードに最初から付いていることも多いのです。エーモン製品を例にとっても「ヒューズ電源」の先にはギボシ端子のメスが付いています。これにはショート防止の意味もあるし。
そっか。そういうパーツと接続するにはギボシ端子が必要になるんだ。
ちなみに、付属のギボシ端子を切り落としてしまって接続コネクターに付け替えてつなぐ、という方法もありますが……
そんな裏技もあるんだ！
なんかギボシ端子がもったいないけど
でも、たとえばヒューズ電源の付属コードは0.75スケア線が使われているので、逆に接続コネクターは使用不可、なんです。

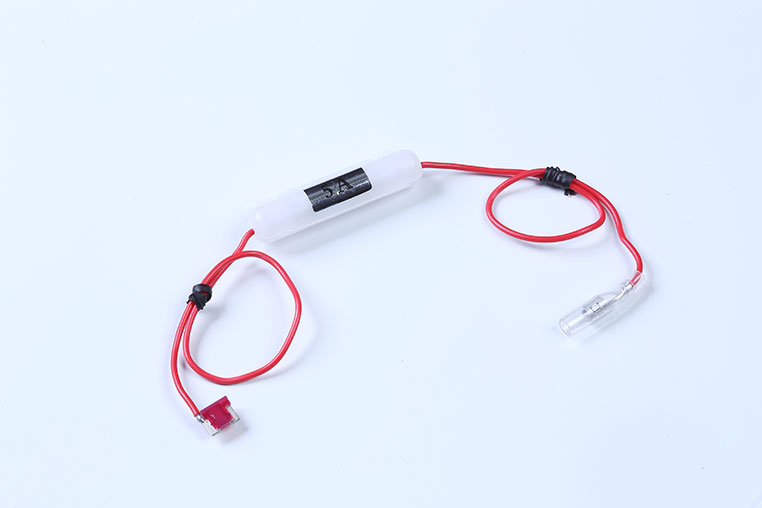

ヒューズ電源は0.75スケア線なのでギボシ端子が使われている

接続コネクターは何スケアまで対応なんですか？
接続コネクターは「0.2スケア〜0.5スケア」の範囲。対してギボシ端子は「0.5スケア〜2スケア」となっています。
ギボシ端子のほうが、太線側の守備範囲は広いんですね。
そうなんです。LEDの消費電力なら細線でよくても、ヒューズ電源などは電装品によってはもっと電気が流れますので、細線化はしにくい事情があります。
なるほどぉ〜。細線と太線が混在する状況がつづく限りは、ギボシ端子不要ということにはならなそう。
逆に言うと、ギボシ端子を使うためには0.5スケア以上の線が必要になるので、LEDの細線などをヒューズ電源につなぐには、0.2スケアから0.5スケアに変換する必要があります。
変換？線の太さを変えるってどうやるんですか？
カンタンですよ。接続コネクターは0.2でも0.5でも対応しているので、接続コネクターを介してつなげば途中から太さを変えられるんです。

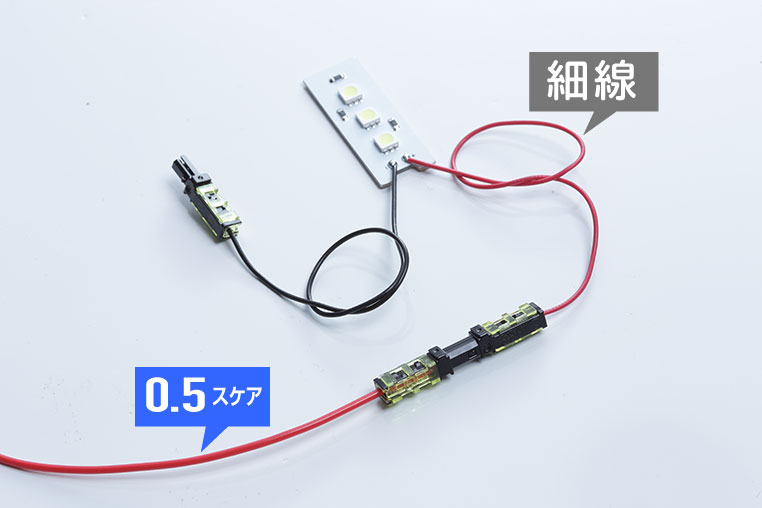

0.2スケアから0.5スケアへの変換

配線コードを選ぶときは「太さ」を間違えるとリスクが生じる、という話については、DIYラボ〈動画部〉がYouTubeで解説しています。配線コードの選び方のおさらいにも最適。
