ヒューズホルダーの種類と選び方

ヒューズの選び方ではなく、ヒューズホルダーの選び方。後付けでヒューズをかませる時に必要なアイテムだが、定番のエーモン製を例にとっても種類が多く、初心者には違いが分かりにくいはず。
なおエーモンヒューズホルダーは2021年以降にモデルチェンジ（旧モデルは2023年生産中止）した製品も多いので、改めて最新・現行ラインナップでの違いを解説する。

後付けでかませるヒューズには、ヒューズホルダーが必要

「電装品を取り付けるときはヒューズをかませましょう」とよく言いますが……

●レポーター：イルミちゃん
ヒューズを後付けする場面で使うのが、ヒューズホルダーです。

●アドバイザー：エーモン中塚研究員

✔ ひとくちメモ

純正ヒューズが切れたときのヒューズ交換とは違い、配線の途中にヒューズをかませるためにはホルダー（入れ物）が必要になる。

下のように、純正配線から電源を取り出した直後にヒューズホルダー（とヒューズ）をかませておくのが理想です。

具体的な付け方は、「ヒューズをかませるって、なんのこと？」で解説済みですが……
今日はヒューズホルダーの種類と選び方について、ガイドしておきましょう。
ヒューズ同様、ヒューズホルダーもエーモン製は自動車業界の定番です。しかし、何しろ種類が多い。
現行モデルラインナップでいうと、全部で9種類ですね。これでも以前よりは減らしてスッキリさせています。
ホルダーだけで？
そうなんです。
ドレを買ったらいいのでしょうか？
う〜ん……。
エーモンの広報担当が迷うほど、難しいようであります。
いや、そうじゃなくて、どれもそこそこニーズがあるので、コレと決めるのがナカナカ。
では、どう違うのでしょう？
まず、大きく分けると、使用するヒューズの種類が違うんですよ。
フムフム。
ヒューズにも、いろいろなカタチのものがあります。

自動車の純正ヒューズは、平型・ミニ平型・低背（ていはい）の3種類がほとんど……でしたよね。マイクロ2ヒューズもじわじわ増えているようですが。
※「車のヒューズの種類。平型、ミニ平型、低背の違い」参照。
純正ヒューズはそうですね。後付けでヒューズホルダーを使う場合は、ガラス管タイプのヒューズ（管ヒューズ）も出てきます。

管ヒューズ

そして、それをもっと小さく細くした、ミニ管ヒューズというのもあります。

ミニ管ヒューズ

ミニ管ヒューズはアンペア数が小さいので、主にLEDカスタムなどに使うのに最適。
なるほど。
あとは、純正ヒューズと同じ平型やミニ平型ヒューズを使う、という手もあります。

平型ヒューズ

ミニ平型ヒューズ

ホルダーを使うってことは、純正のヒューズが切れたときと違って、自分の車の形状に合わせて選ぶわけではありませんよね？
そうですね。それは関係ないです。あくまでもヒューズホルダーと、ヒューズ形状が合っていればいいので、そこは好みです。
ヒューズ形状の違いを知った上で、次にエーモンヒューズホルダーの違いを見ていきましょう。

管ヒューズホルダーの超ロングセラーモデル

まず、昔からあるエーモンのスタンダードモデルが、「Y74」と「B138」ですが、2021年にそれぞれモデルチェンジして「3366」と「3365」になりました。
2つの違いは？
どちらも管ヒューズタイプですが、対応するヒューズの容量（アンペア数）が違います。

10アンペア以下の管ヒューズ用

詳細はAmazonのエーモンヒューズホルダー（3366） ※旧Y74

20アンペア以下の管ヒューズ用

詳細はAmazonのエーモンヒューズホルダー（3365） ※旧B138

なお10アンペアの「3366」は、エーモンヒューズホルダーの中では、一番売れているモデルになります。

消費電力の小さい電装品ならミニ管ヒューズホルダー

次は、LEDカスタムなどにピッタリの、ミニ管ヒューズホルダーです。
ミニ管は、アンペア数が小さめってことですね。
そうですね。ホルダー自体にも細線が使われているので、LEDの配線（細線）とつなぐのにも最適です。

2.5アンペア以下のミニ管ヒューズ用

詳細はAmazonのエーモンミニ管ヒューズホルダー（3371） ※旧2845

2.5アンペア以下だから、大容量の電装品には向きませんが、LED用途としては十分です。
なるほど。

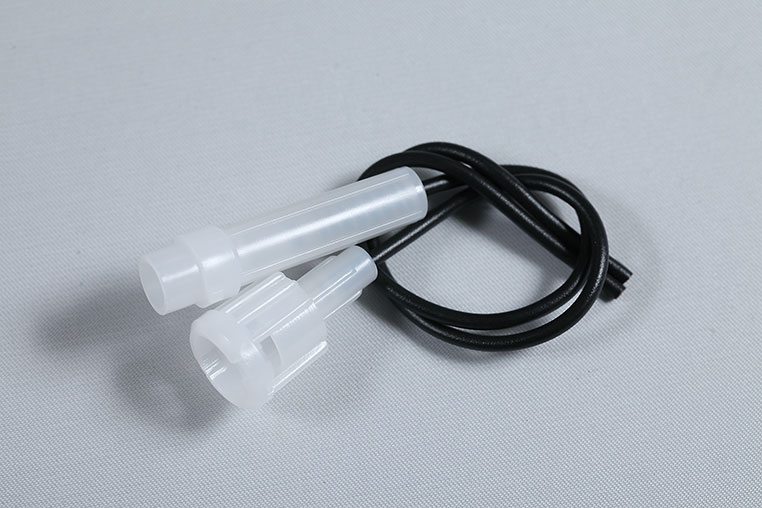

防水タイプもあります。

2.5アンペア以下のミニ管ヒューズ用

詳細はAmazonのエーモン防水ミニ管ヒューズホルダー（2890）

主に、車外のLEDカスタマイズ用途を意識して作ったのが、防水タイプですね。

大容量タイプも選べる平型ヒューズホルダー

ここまでは管ヒューズを使うタイプのホルダーでした。
ここからは平型ヒューズを使うタイプのホルダーです。
どう違いが出てくるんでしょう？
より大容量のヒューズホルダーがありますが、それだけに平型ヒューズホルダーは、配線が太めの1.25スケアからしかないんですよ。
さっきのミニ管用と比べると、あきらかに線が太いです（↓）

15アンペア以下の平型ヒューズ用

詳細はAmazonのエーモン平型ヒューズホルダー（3369） ※旧E432

E432は、1.25スケア配線が使われています。
ということは、LEDの細線などとつなごうとすると、かえってやっかいですね。
そうですね。もっと大容量の電装品を想定したヒューズホルダーですので。
なるほど。
さらに太いのも出てきます。

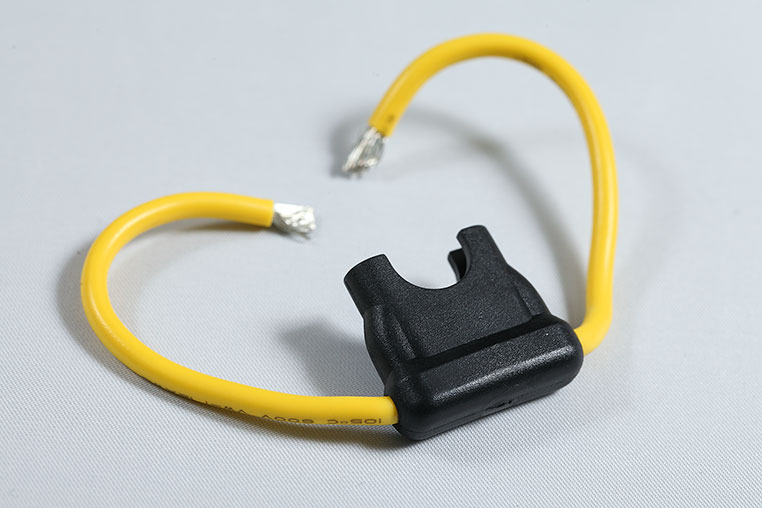

30アンペア以下の平型ヒューズ用

詳細はAmazonのエーモン平型ヒューズホルダー（3370） ※旧E433

E433は、30アンペアのヒューズまで対応するので、3スケアの太線が使われています。
あの〜、3スケアってどうつなぐんでしょうか？ギボシ端子は2スケアまで……でしょう？
太線用のギボシ端子などを使います。
太線用のギボシ端子！
そんなのあるんでしたっけ？
あるんですよ。

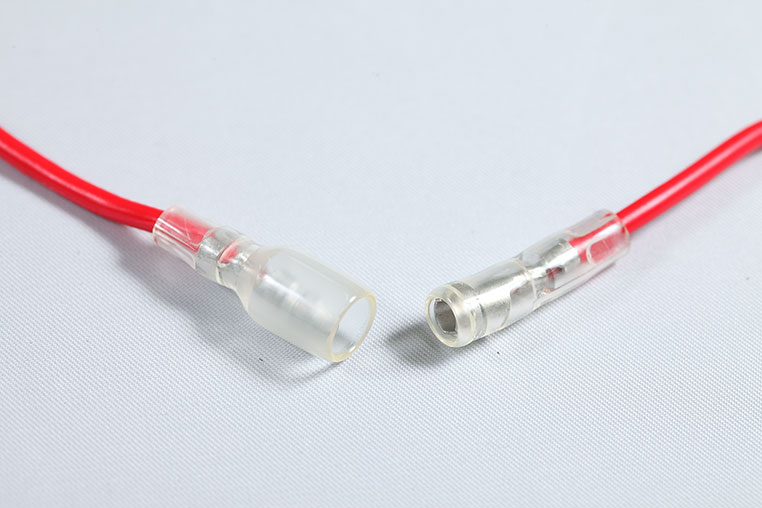

詳細はAmazonのエーモンギボシ端子セット・後入れスリーブ（3306）

このギボシ端子（↑）は、1.25〜3スケアの太線に対応しています。
なんでもあるんですね〜。

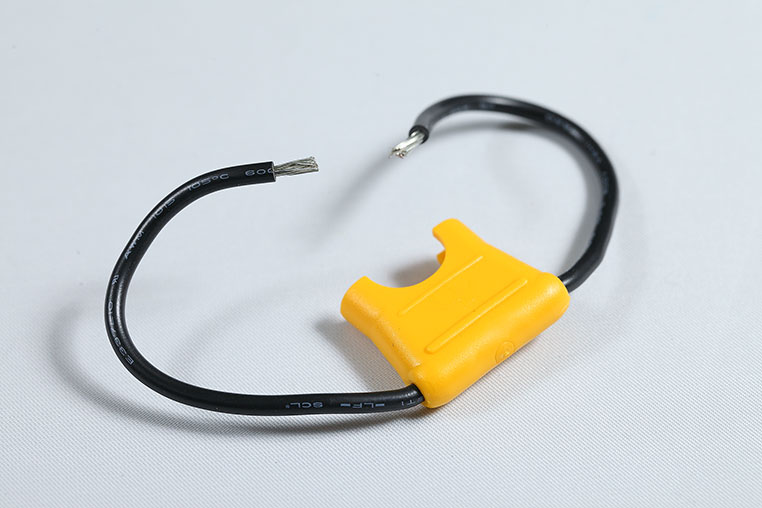

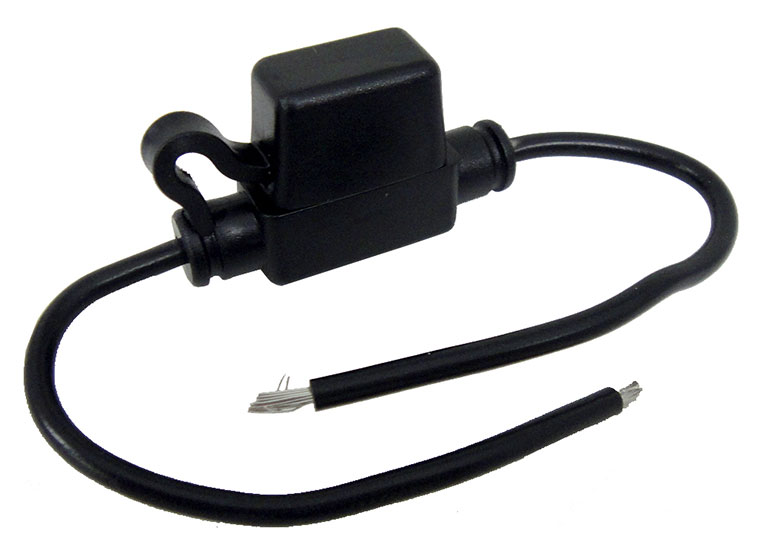

そして、平型ヒューズホルダーの防水タイプがこちら。

15アンペア以下の平型ヒューズ用

詳細はAmazonのエーモン防水平型ヒューズホルダー（2889）

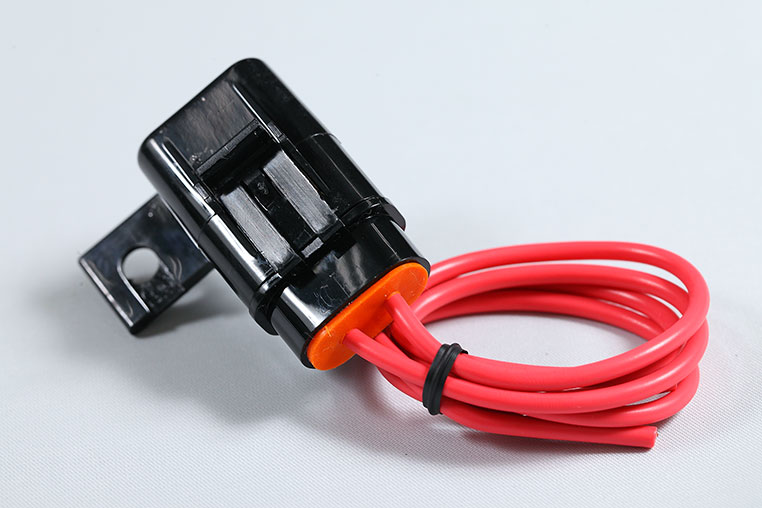

エンジンルームなどに設置されることを想定した、車外電装品用のヒューズですね。
防水ミニ管ヒューズホルダーは小容量でしたが……
こちらは大容量が必要なケースでの、防水ホルダーですね。

ミニ平型ヒューズホルダーもある

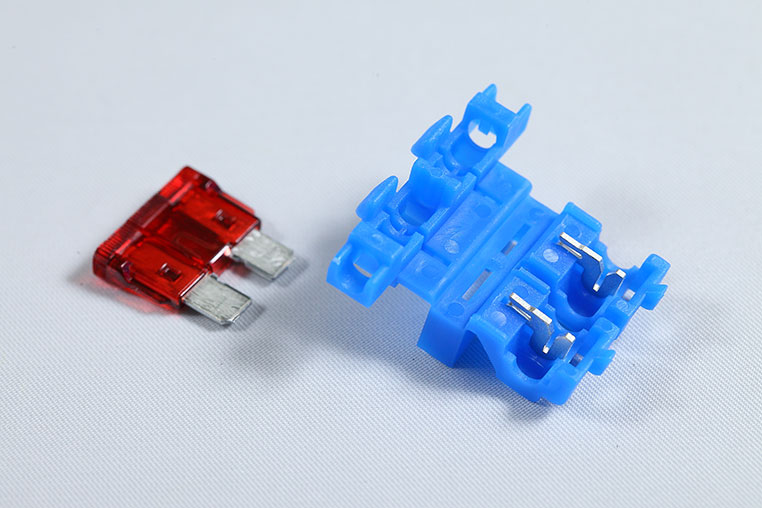

平型ヒューズを小さくしたカタチの、ミニ平型ヒューズ用のホルダーもありますよ。

30アンペア以下のミニ平型ヒューズ用

詳細はAmazonのエーモンミニ平型ヒューズホルダー（3368） ※旧E425

15アンペア以下のミニ平型ヒューズ用

詳細はAmazonのエーモンミニ平型ヒューズホルダー（3367） ※旧E424

ミニといっても、15アンペア・30アンペアまで対応するなら十分大容量ですね。
ミニ平型というのは、平型を小さくした、という意味の名前であって、ヒューズとしての容量が小さいわけではありません。
そういうことね。
ですので、15アンペア対応モデルは1.25スケア、30アンペア対応モデルは3スケアの太線が使われています。
そのあたりは、平型ヒューズホルダーと同じなんだ。
そうです。違いとしては、ミニ平型ヒューズホルダーのほうはカバーが付いています。
ヒューズが小さいから、フタで閉まるようになっているんですね。

参考までにエーモンヒューズホルダーの人気ベスト3

というわけで、違いをいろいろ解説してきましたが、最後に販売数での人気ランキングを公開すると……

エーモンヒューズホルダー人気ランキング

順位	種類（品番）
1位	ヒューズホルダー（3366）※旧Y74
2位	ミニ管ヒューズホルダー（3371）※旧2845
3位	ヒューズホルダー（3365）※旧B138

1位と3位はともに管ヒューズホルダーですので、管ヒューズ勢力が、平型ヒューズ勢力を圧倒する結果となっております！どう思われますか、解説の中塚研究員？
まあ、でも、人気ウンヌンより、使用用途に合わせて選んでくださいね。
それを言ってしまったら、身もフタもないランキングでした〜。
