接続コネクターの正しい使い方と、付け方

エーモンの接続コネクターはとにかく便利。配線を脱着可能な状態でつなげるのはギボシ端子と同じだが、電工ペンチ不要・圧着が簡単・細線にも使える……と、ギボシ端子にはないメリットが多々。そんな接続コネクターに、太線に使える新製品が登場。使い方と付け方を解説する。

•

  配線がサクサクつなげるエーモンの接続コネクター。その便利さは、以前に紹介したことがありますが……

  ●レポーター：イルミちゃん



「接続コネクターが便利過ぎて、ギボシ端子の立場はどうなるのか？」参照。

•

  接続コネクターに、新しいバリエーションが増えました。

  ●アドバイザー：エーモン 中塚研究員

•

  新型のタイプはこちらです。
  （↓）



Amazonでも販売されているエーモン 接続コネクター（3330）

•

  ほほー。
  従来の「黄色」から「緑色」になったんですね。

•

  そうです。今までの「黄色の接続コネクター」も並行して販売していきますよ。

•

  今度から、好きな色が選べるようになったんだ〜。どっちにしようかな〜♫

•

  そういうハナシではありません。

•

  え？

•

  新しい緑色の接続コネクターは、今までより太い配線コードでも使えるようになったんですよ。

黄色の接続コネクター	0.2〜0.5スケアに対応
緑色の接続コネクター	0.5〜0.75スケアに対応

•

  なるほど。細線の場合は、今まで通り黄色の接続コネクターを使って、太線が出てきたら緑を使うってことか〜。

•

  そうなんです。そういう使い分けですね。0.5スケア線ならどっちでも使える、ということになります。

•

  それでは、接続コネクターがどれ位便利なものか、改めて使い方を解説します。

•

  接続コネクターを使うときは、配線の被覆を剥く必要はありません。

•

  芯線が出ている場合は、ニッパーなどでカットします。

•

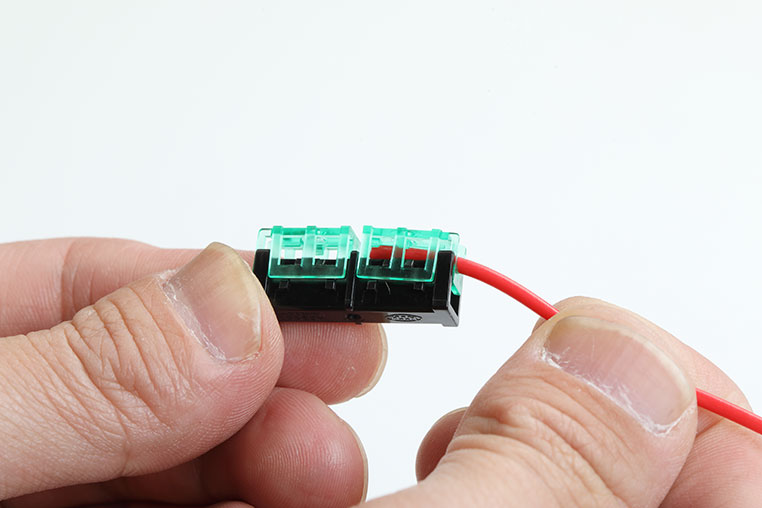

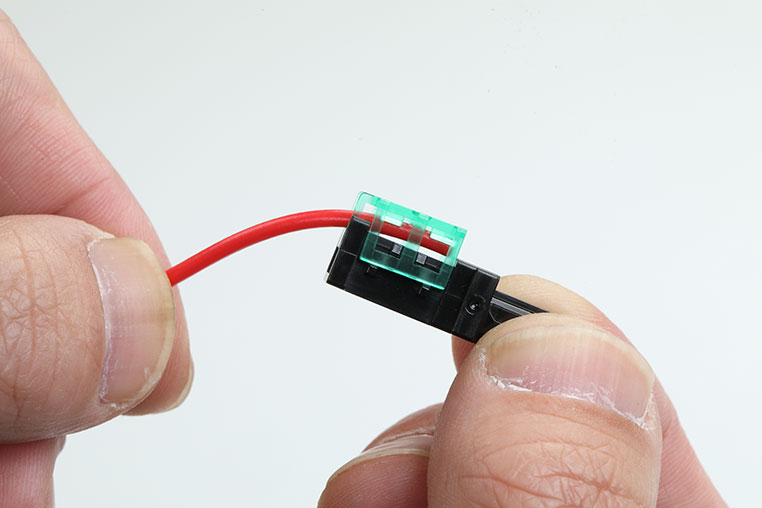

  配線コードを、コネクターの穴から奥まで差し込みます。


•

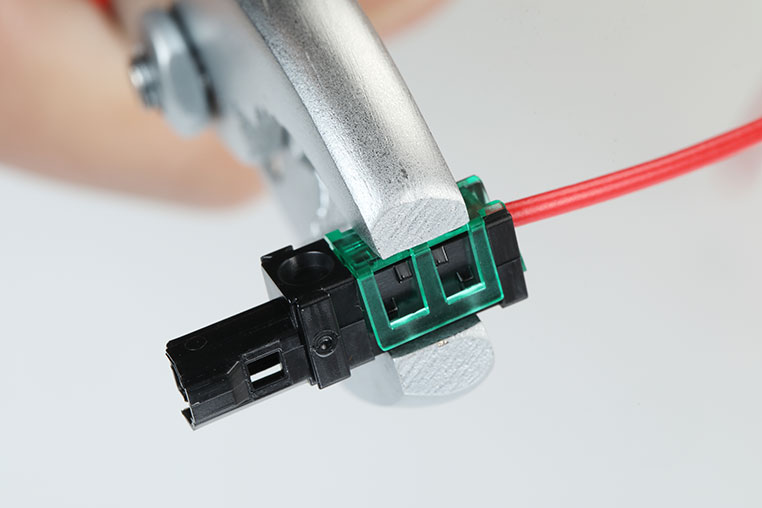

  プライヤーを使って、上下からコネクターを挟んで圧着します。配線が太くなっているので、ラジオペンチなどでやると接触不良の原因になります。


•

  このとき、緑色のカバーが本体のツメにロックされるところまで、はさみ込みます。



※ツメが4箇所あるので、全部確実にロックされていることを確認。

•

  これで1個は付け終わったことになります。

•

  相変わらず、素晴らしいラクさです♪

•

  ギボシ端子のようなオス・メスという概念もないので、反対側の配線にも同じコネクターを付ければOKです。


•

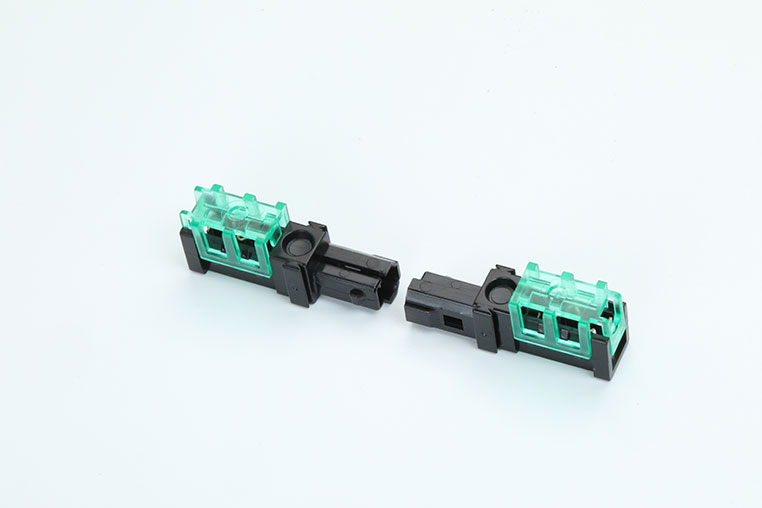

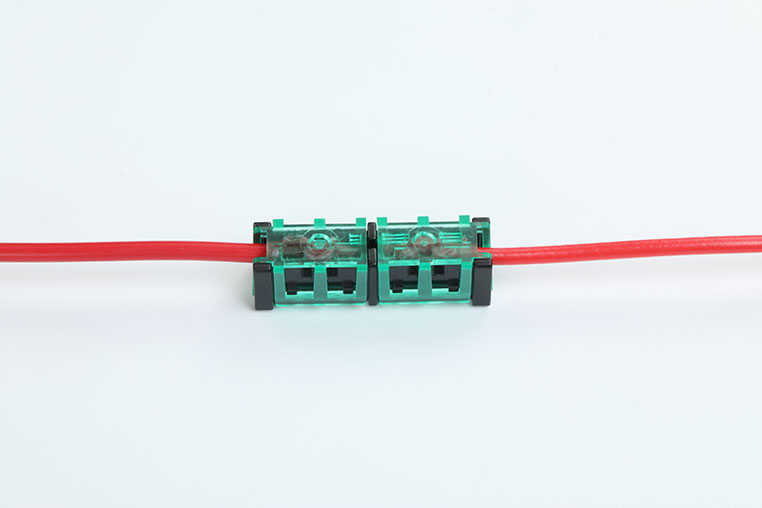

  そして、コネクター同士をつなぐ時なんですが、従来の黄色タイプとの違いとして、緑タイプは、そのままの向きでパチっとつながります。


•

  つまり、緑色のカバーが両方とも上に来ている状態で合わせればつながります。

黄色タイプは、片方のコネクターを90度回転させてつなげるのが違い


•

  太線用の新型コネクターは、より簡単になっていると言えますね。

•

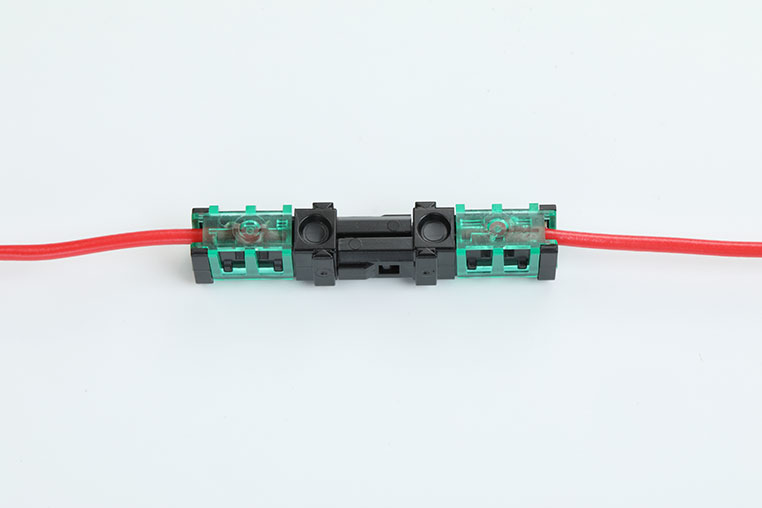

  ストレートタイプの接続コネクターも登場しました。

•

  ストレート？

•

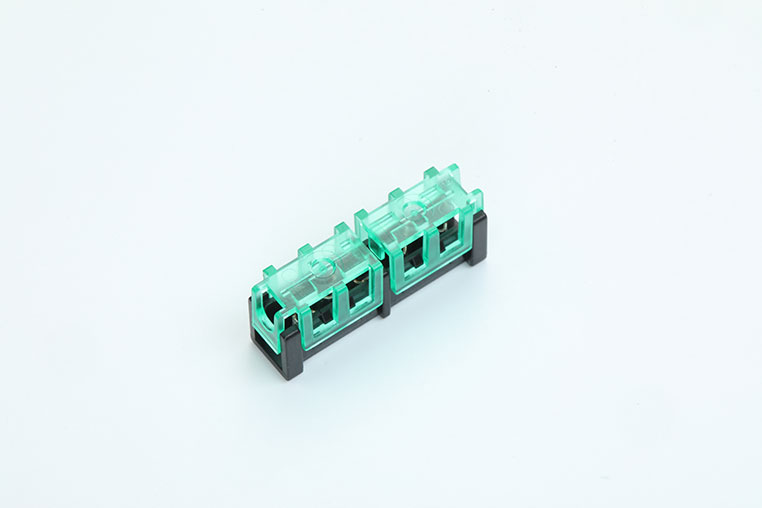

  これは脱着ができないタイプなんです。1個のコネクターに左右から配線を入れて、つなぐだけのシンプル構造。



Amazonでも販売されているエーモン 接続コネクター（3331）

•

  普通の接続コネクターがギボシ端子の代わりだとすれば、ストレートタイプは圧着端子みたいな使い方ですね。

•

  ハイ。そんな感じの違いです。抜く必要がないのであれば、こちらのほうがシンプルでラクです。

片方から配線を入れる

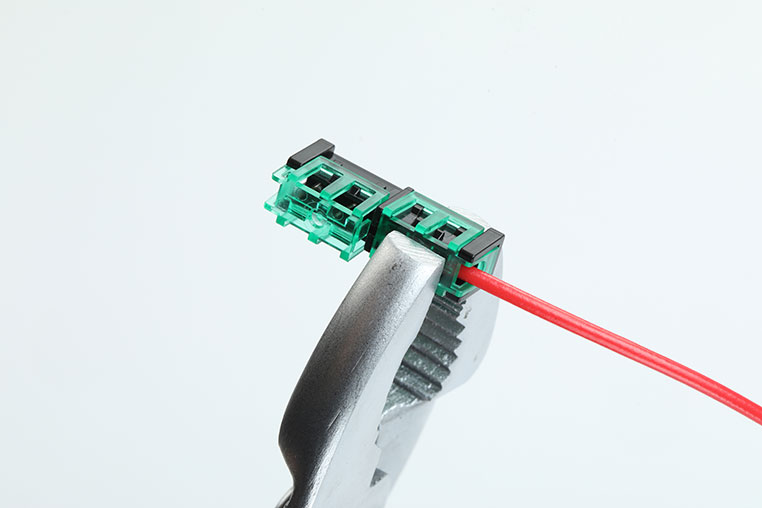

プライヤーで圧着する



反対側からも線を入れて圧着


•

  あっという間に、簡単に、配線の接続が完了します。

•

  これは配線の太さの適合は？

•

  緑色の脱着できるタイプと同じで、0.5〜0.75スケアの適合です。

•

  つまり色で、適合する配線コードが判別できるようになっているんですね〜。

接続コネクターの種類と、適合スケアの違い
