アンダーLEDのやり方・最終工程。車に付けたLEDテープライト用に電源を取り出す。外装（車外）のLEDの場合は、スモール連動が定番だが、その合理的な理由をおさらいしつつ、具体的な手順を解説していく。これでアンダーLEDが光る！

•

  前回、車体へのLEDテープライト取り付けができた（※）ので、あとは電源を取るだけですね。

  ●レポーター：イルミちゃん

  ※「LEDテープライトを車に取り付ける方法／アンダーLED編」参照。

•

  「車の電源」と聞くと、一般的にはバッテリーを想像するかも知れませんが……

  ●アドバイザー：イルミスタ・野本研究員

•

  LEDテープライトの配線をバッテリーにつなぐと、常に光りっぱなしになってしまいます。

•

  外装（車外）に取り付けたLED用の電源は、ポジションランプ（スモールランプ）から取るのが定番ですね。

•

  DIYでも定番の取り方ですが……そういえばなぜみんな、スモールランプから取るんだろう？

•

  外装のLEDを昼間から光らせても、よく見えないですしね。スモール連動なら夜だけ光るので。

•

  そっか。
  それは合理的だ。

•

  それと、今回はフロントバンパー裏にLEDテープライトを付けました。この場合、電源はエンジンルーム周りのどこかで取るのが一番難易度が低い。


•

  ところが。エンジンルーム周りでは、ACC電源（アクセサリー電源）やIG電源（イグニッション電源）は取れない車種が多い。

•

  そういう事情もあるのか。

•

  室内側なら、ヒューズボックスやナビ裏からいろいろな電源を取れますが……


•

  室内側で電源を取るとなると、配線を延長して室内へ引き込む必要がありますよね。

•

  確かにアンダーLEDは車外ですから、車外で取るのがてっとり早い。

•

  という意味でも、ポジションランプから電源を取るのが定番になるのです。



なお、新型車種ではヘッドライト裏からスモール電源が取れない例が出ている。その場合は、「ヘッドライト裏からスモール+12V線が取れない車の対応策」を参照。

•

  ただ、ポジションランプから電源を取るということは、スモール連動で、夜は常に光りっぱなしになってしまう。

•

  消灯させたい人もいるでしょうね。

•

  その場合、ポジションランプから電源を取った上で、スイッチをかませる、という手があります。



LEDにスイッチをかませたいときは、「車にスイッチを取り付ける方法（配線図）」参照。

•

  しかしスイッチを付けるための作業が増えるので、今回は、最もカンタンな付け方として、スイッチはなしでいきます。

•

  まずフロントバンパー下に取り付けたLEDテープライトの配線を、エンジンルーム上側へと通します。

•

  こんなシーンで役に立つのが、配線ガイドですね。

配線ガイド・クネクネタイプを使用



【Amazon.co.jp 限定】エーモン 配線ガイド フレックスタイプ（1161）

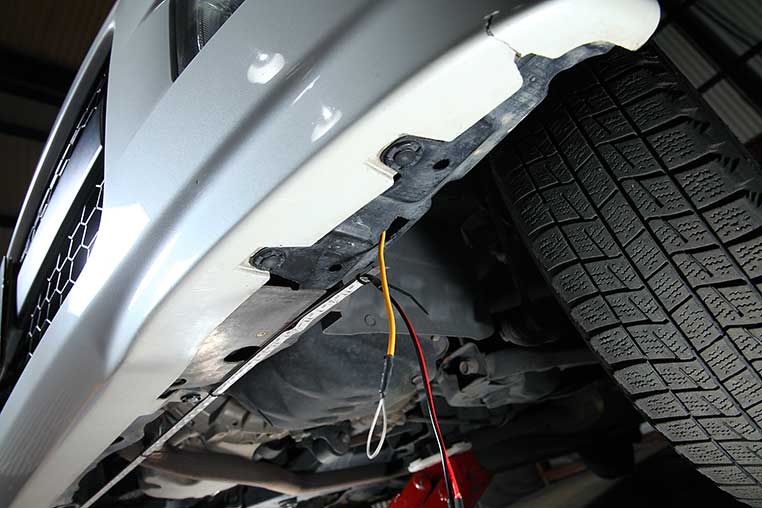

配線ガイドを先に下から上に通す



配線ガイドに配線をくくりつける

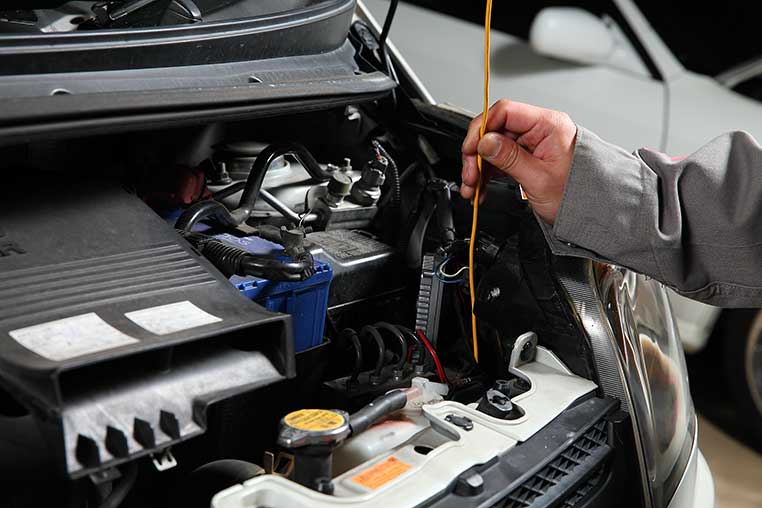

エンジンルーム上方へ引き上げる


•

  注意点としては、フロントバンパー裏を通すこと。奥に行くと、ファン等に引っかかってしまう恐れがあります。

•

  配線がフラフラ遊んでいるのも危険ですね〜。

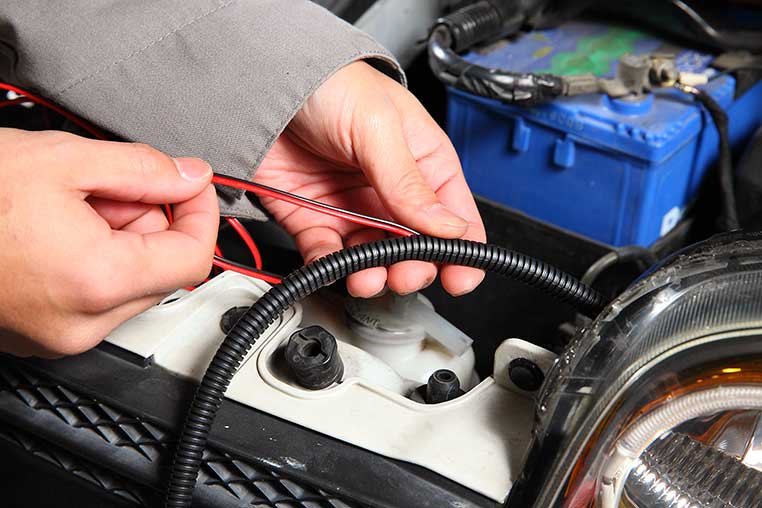

コルゲートチューブを巻く

•

  車外を取り回す配線は、コルゲートチューブを巻いて保護しておきましょう。


•

  コルゲートチューブは、2本分（プラスとマイナス）まとめて巻くとして、5Φくらいでいいと思います。

•

  被覆の劣化を防ぐのが目的ですね。

ギボシ端子を付ける

•

  ポジションランプ裏に余裕を持って届く長さを確認できたら、余りそうな延長コードをカットします。

余分な延長コードを切断


•

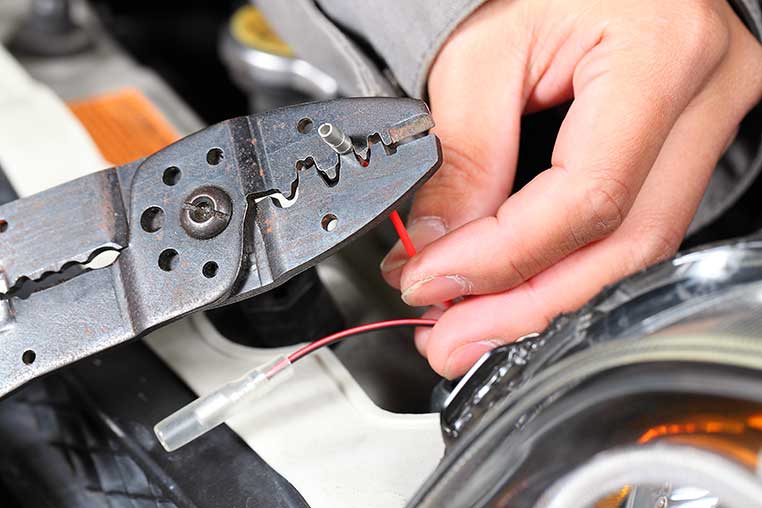

  そして、この延長コードにギボシ端子を付けましょう。



付け方は「ギボシ端子の正しい付け方（かしめ方）」参照。

•

  LEDテープライト側の配線は、プラス線にオス端子、マイナス線にメス端子を付けておきます。

•

  そうすると、電源側はプラス線にメス端子を使うことになり……

•

  ショートを防止できます。

こうなればOK！

•

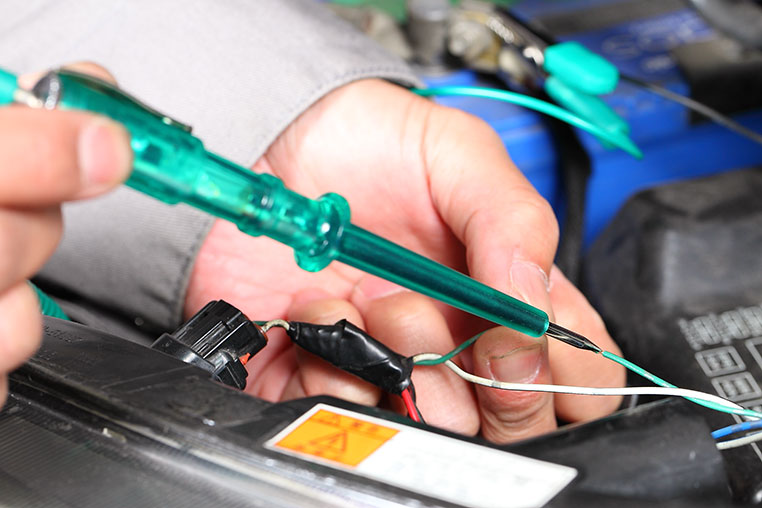

  純正のポジションバルブにつながる2本線の、どっちがプラスで、どっちがマイナスかを調べます。



この作業をやったことがない人は、「検電テスターの正しい使い方」参照。

•

  そしてLEDテープライトの配線をつなぐのですが……その前に、ヒューズをかませておきましょう。

ヒューズホルダーを用意する

•

  何かあったときの保険として、後付けのLEDテープライトのプラス線には、ヒューズをかませておいたほうがいいですよ。

•

  保険って……。
  何の保険ですか？

•

  例えば配線が切れて、それが金属に当たってショートすると、純正のポジションランプのヒューズが飛びます。……ヒューズが飛ぶならまだいいんですけど。

•

  そういえば、アンダーLEDを付けたバンパーを擦って、LEDテープライト自体が破損するとかもあり得ますね。

•

  バンパー底に貼った場合は、十分考えられますよね。

•

  なんにしても、ショートの危険はゼロではない。

•

  そのときに車両側に影響を与えないようにするため、ここで防波堤となるヒューズをかませておくのです。

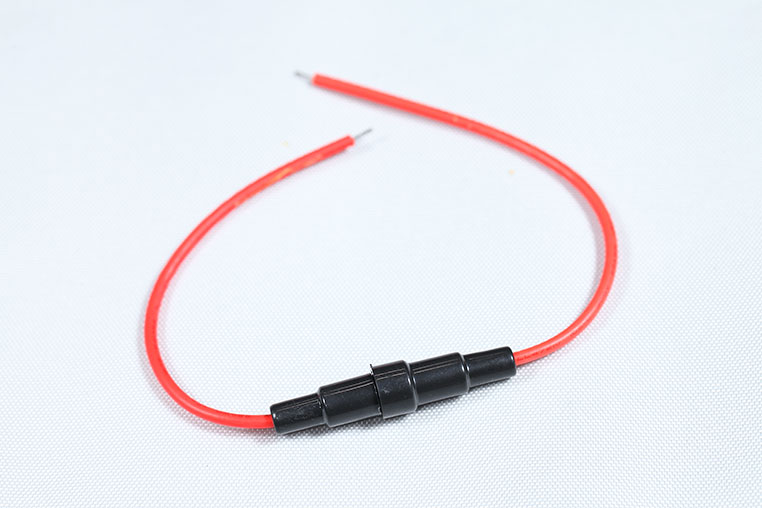

後付け用のヒューズホルダーを用意



ここで使ったのは、エルパラの「コード付きヒューズホルダー」。ヒューズは別売り。

•

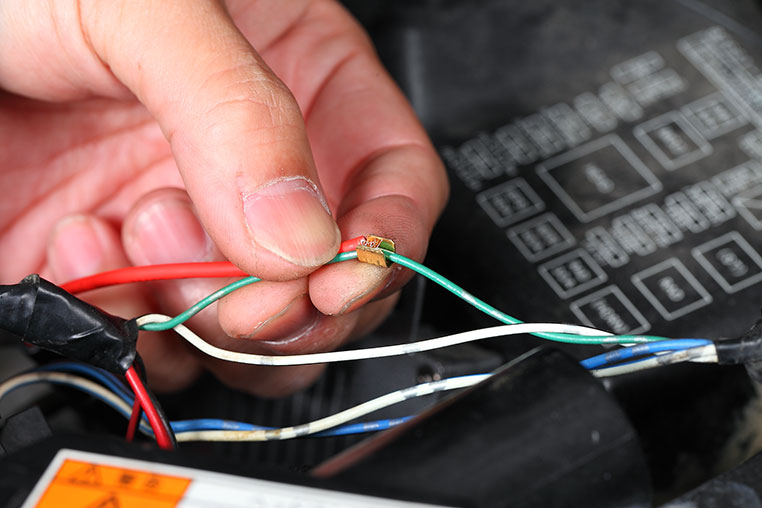

  ポジションランプのプラス線の被覆を少し剥いて、銅線を露出させておき、ヒューズホルダーの銅線をくくりつけます（↓）


•

  そこに、スプライス端子（↓）をかませます。



スプライスの基礎知識については、「スプライス端子で配線を接続する方法」参照。

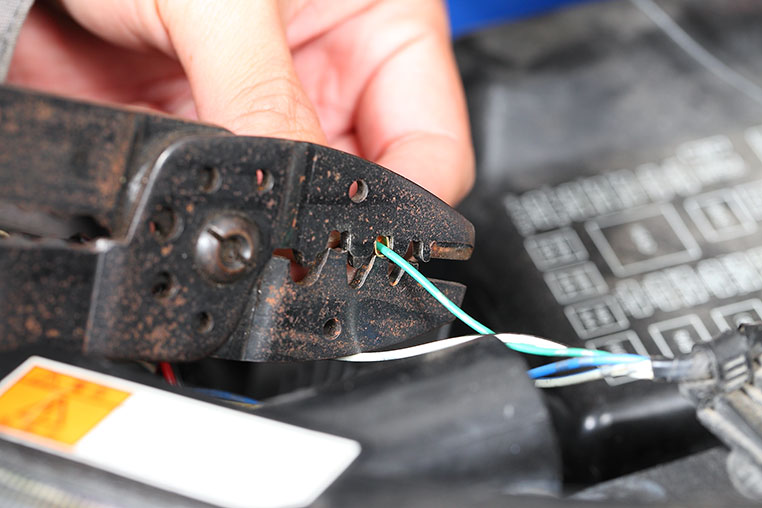

電工ペンチで圧着

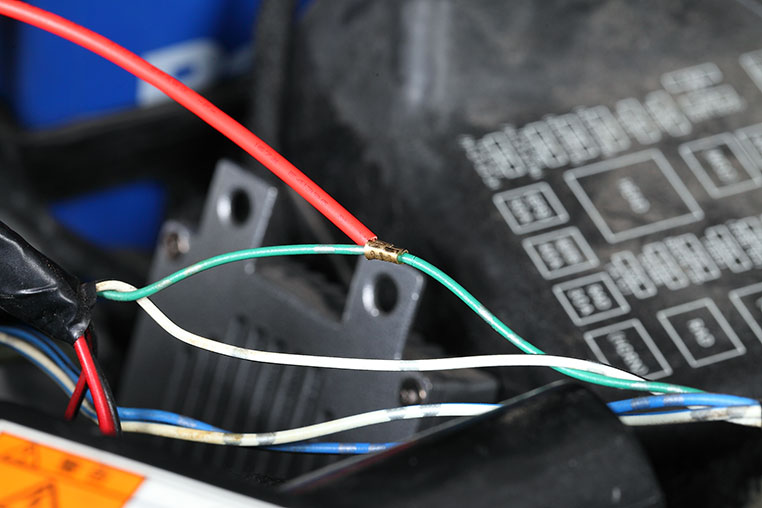

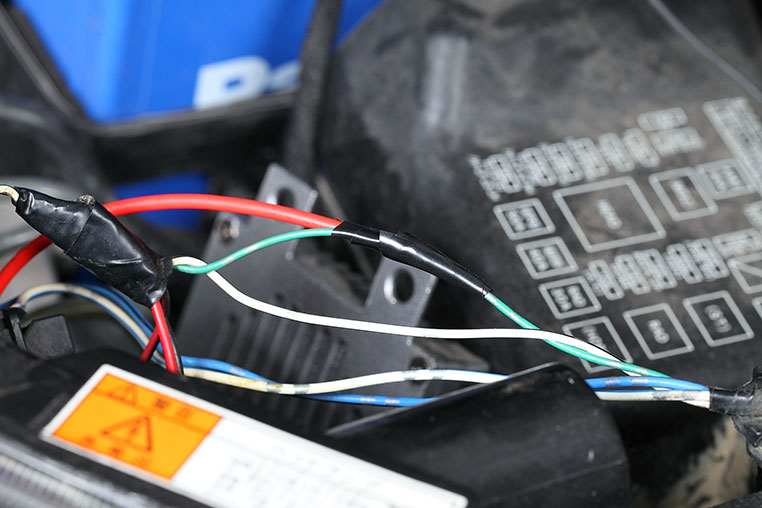

スモールプラス線の分岐ができた


•

  最後に分岐点にビニールテープを巻いて、絶縁しておきましょう。


•

  こうやって先にヒューズホルダーの線を電源線につなげて、この反対側にLEDテープライトのプラス線をつなげばいいのです。

電源とLEDテープライトの接続

•

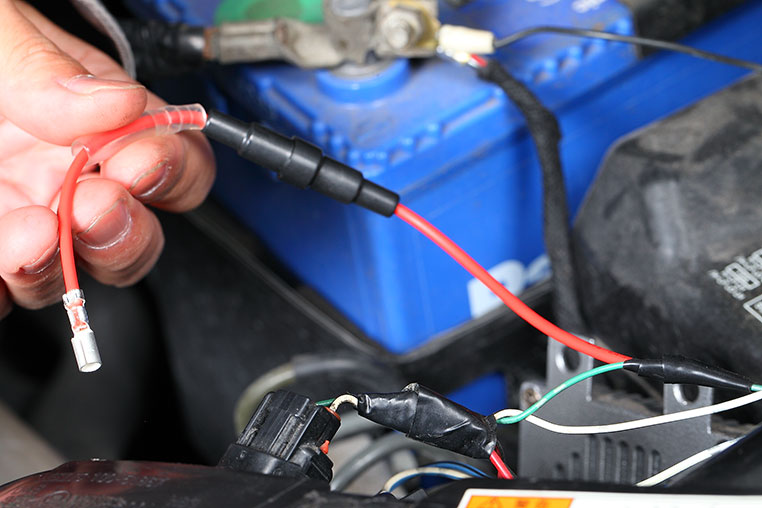

  ヒューズホルダーの反対側の配線に、ギボシ端子メスを付けます。


•

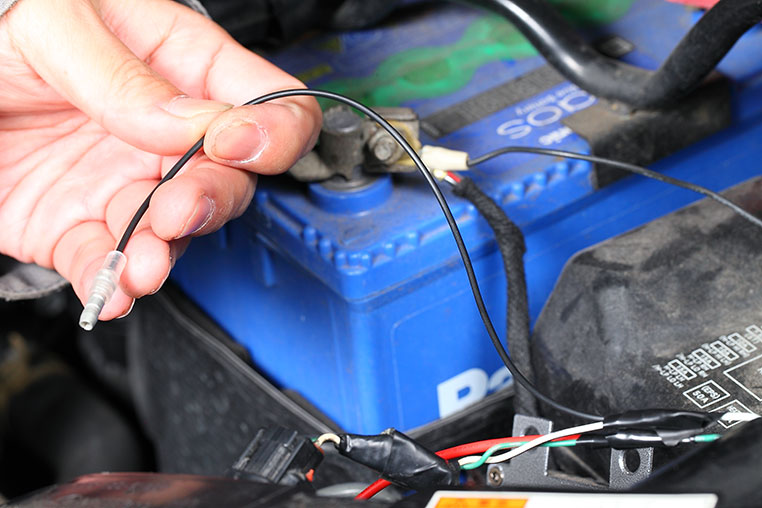

  ポジションランプのマイナス線も同様に分岐させて、こちらはギボシ端子オスを付けます。


•

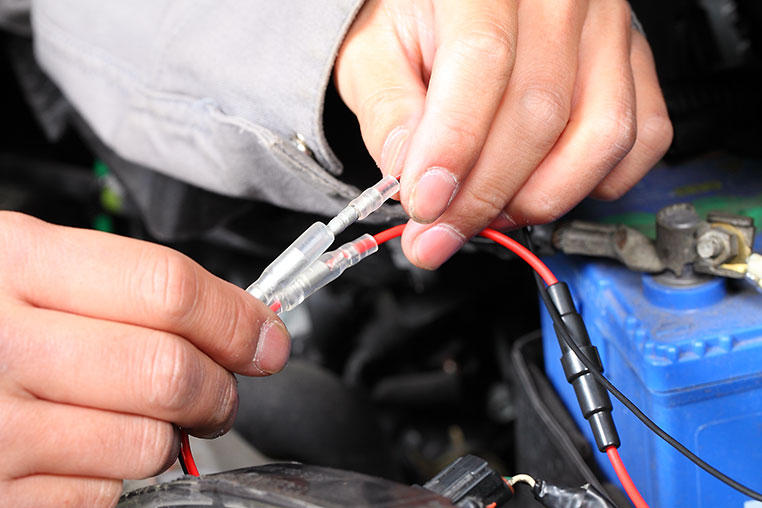

  そしてLEDテープライトのプラス線を、ヒューズホルダーにつなげます。


•

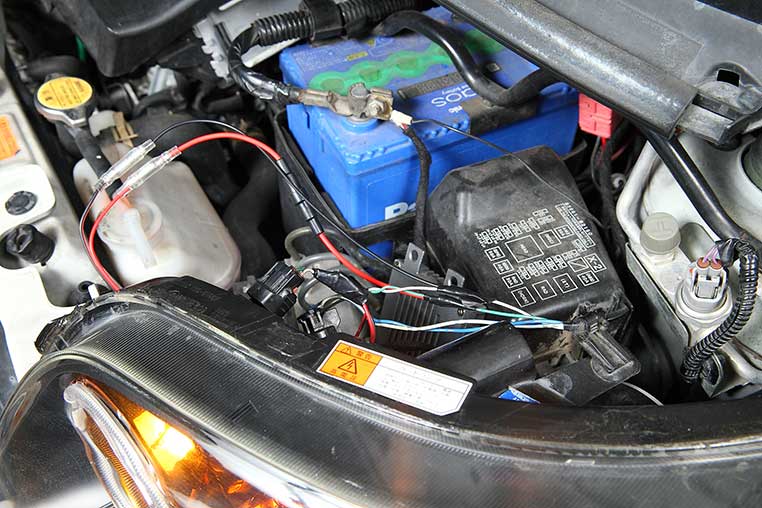

  残ったマイナス線同士もつなげて、電源取り出し完了！

•

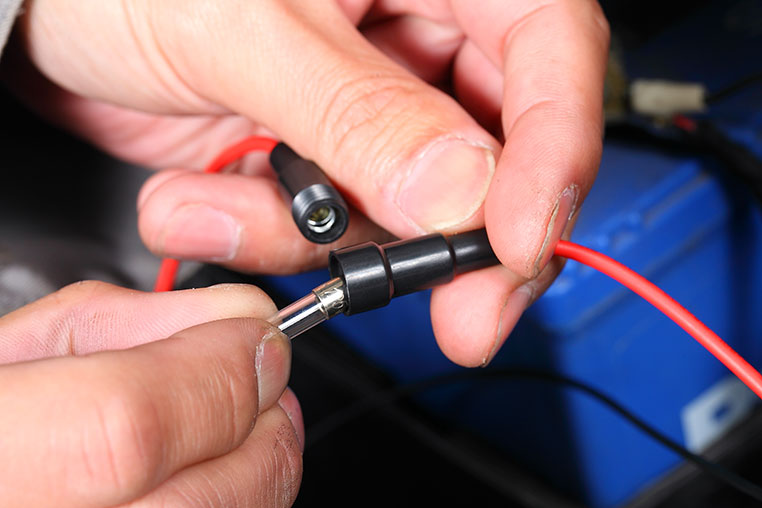

  最後にヒューズホルダーを開けて、ヒューズを入れておきましょう。

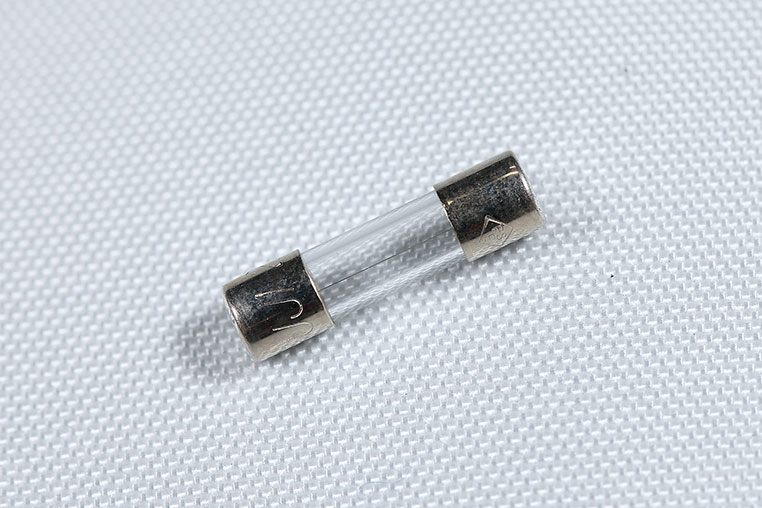

今回使ったヒューズ



単品で買える「ミゼットヒューズ」。1アンペア、2アンペア、3アンペアがある。

•

  何アンペアのヒューズを入れればいいの？

•

  今回は1アンペアだとLEDテープライトの電流値ギリギリになってしまうので、2アンペアの管ヒューズを入れておきます。


•

  これで保護も万全。

•

  スモール連動のフロントアンダーLEDが、完成しました！
