パワーLEDの光らせ方入門╱ドライバーとのつなぎ方

パワーLEDを光らせるには、定電流ドライバーを組み合わせる。しかしドライバーには膨大な種類があり、どれを選べばいいのか分かりにくい。今回は入門向けにピッタリのパワーLED「CREE XB-D」と、それに合うドライバーの選び方を解説する。

パワーLEDに合ったドライバーを用意する

パワーLEDの基本的な知識については、「パワーLED自作のきほん」で紹介しましたが、今日は具体的な光らせ方を解説します。

●レポーター：イルミちゃん
パワーLEDは、普通のLEDと同様に抵抗を使った電流制限で光らせることもできますが、一般的には抵抗ではなく、定電流ドライバーと呼ばれる部品を組み合わせます。
●アドバイザー：エルパラ平川研究員
ドライバーが、パワーLEDに電流を流すんですね。
そうです。「パワーLEDにどれだけ多くの電流を流すか」はドライバーの種類によって決まります。
では消費電力の大きいパワーLEDを選んでも、組み合わせるドライバーの電流が小さかったら……
当然パワーLED本来の明るさは出せません。ただ、そのほうが発熱量は少なくなるので「マージンを取ったドライバ－（電流）」を選ぶ意味はありますが。
なるほど。

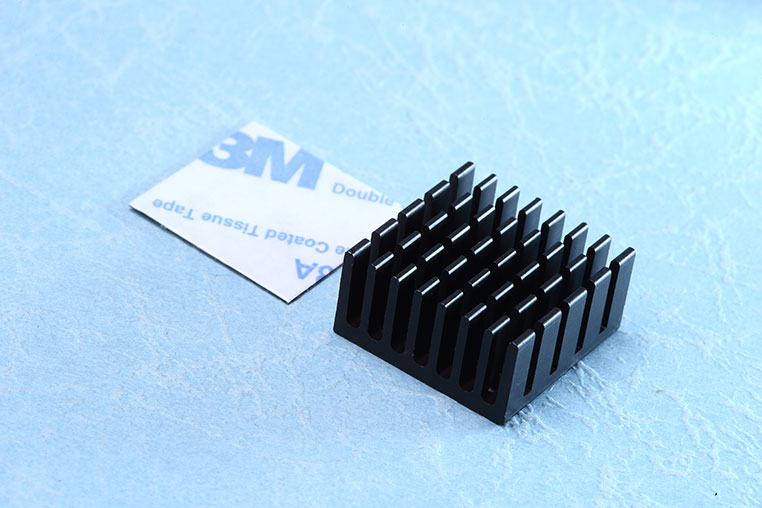

特にパワーLEDの場合は、電流だけ流せても放熱が追いつかないと意味がないので。
そういう意味では、あまりハイスペックなパワーLEDを選んでも現実味がない、というお話がありましたね。
そうなんです。扱いやすいパワーLEDとしてのオススメは、現在だとCREE（クリー）の「XB-D」というモデルです。
