カーナビの外部入力とは？ 映像入力アダプターの正しい選び方

カーナビの外部入力とは、外部機器とカーナビをつなぐポート。例えばスマホの映像＆音声をカーナビで再生するために不可欠で、映像入力・ビデオ入力とも言う。なお接続にはアダプターが必要なケースが多いので、映像入力アダプターの選び方も解説。

•

  今日は、カーナビの外部入力のきほんを解説します。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  映像入力、ビデオ入力、ビデオ入力端子などと言ったりもしますが、同じモノですね。

  ●レポーター：イルミちゃん

•

  そうですね。後付けの地デジチューナーやDVDの映像＆音声を、ナビで再生するためにつなぐポートのことです。

•

  スマホの映像＆音声をナビに流すミラーリングでも、ユニットを外部入力につないだりします（↓）



※「iPhone・スマホの画面を車のナビに映す無線ミラーリング方法」参照。

•

  外部入力端子につなぐと、カーナビの「ビデオ」あるいは「AUX」などと表示されている画面で、つないだ機器の映像が映ります。

•

  このように、外部機器の接続には欠かせない「ナビの外部入力」。まずは、探し方から。

•

  場所は、車種によるんですよ。

•

  え？
  カーナビの背面にあるもの、なのでは!?

ナビ背面の外部入力端子


•

  確かにディーラーオプションナビでは、こういうパターン（↑）が多いですね。

•

  そうそう。
  このイメージです。

•

  しかしメーカーオプションで、最初からナビが組み込まれた車だと、どこかに見えるカタチで、「赤・白・黄色」のポートが用意されていることもあります。

こういうのも外部入力


•

  この場合は、ここに直接地デジチューナーやミラーリングユニットの配線（赤・白・黄色のアナログ出力）をつなげることができますね。

•

  話がカンタンですね♪

•

  社外ナビに交換している場合も、もともと赤・白・黄色をつなげられる仕様になっていることが多いです。

  ※最近はイヤホンジャック形状もある。それは後半に説明。

•

  純正カーナビで、赤・白・黄色のカタチ（RCA）での外部入力がない場合は、映像入力アダプターが必要です。

  ※ビデオ入力アダプター、ビデオ入力ハーネスとも呼ばれるが、同じモノを指す。

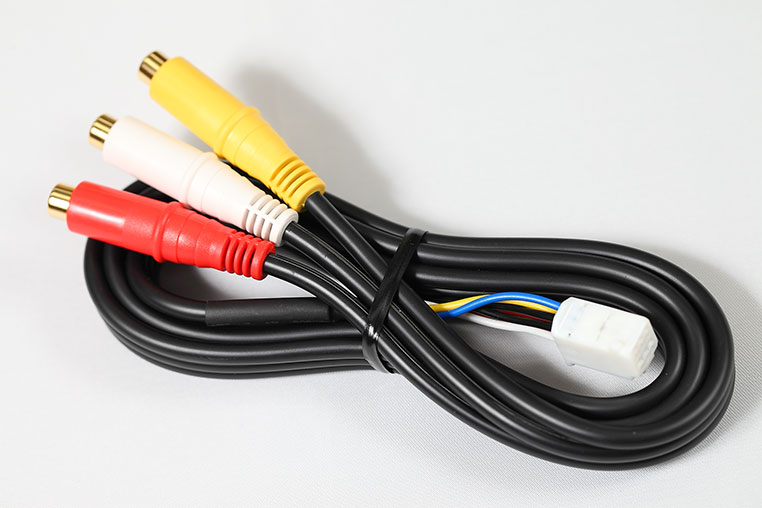

ビートソニックの映像入力アダプターは、対応車種を広くカバー。業界の超定番だ。

•

  これ（↑）を、カーナビ側の外部入力端子（ポート）に差します。


•

  そうすると、この映像入力アダプターの反対側に、外部機器の「赤・白・黄色」をつなげることができます

•

  つまりは、変換ケーブルなんですね〜。

•

  そうですね。注意点としては、カーナビの外部入力端子の形状は、機種によってさまざまだという点です。

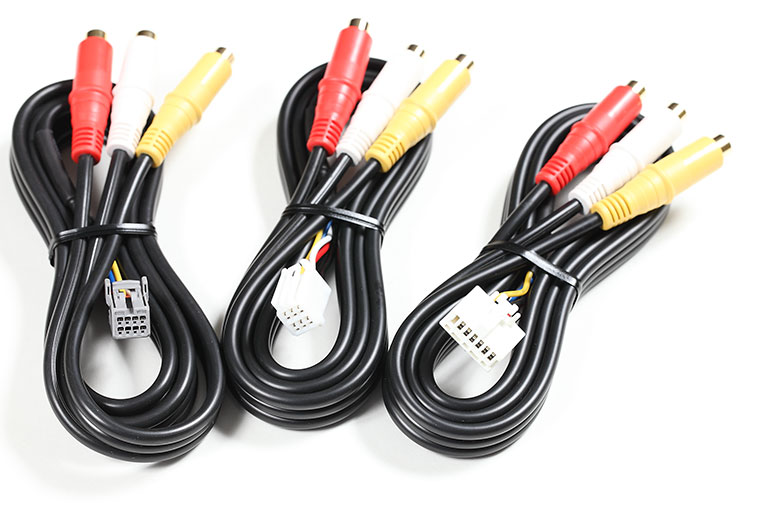

同じような四角コネクターだが形状・ピン数はいろいろ


•

  何種類くらいあるんだろう？

•

  数十種類ありますよ。純正ナビでも、型番が異なれば別モノなんです。

•

  ひええ。
  カタチの合う変換ケーブル探すのが大変そう……。

•

  そのあたりは、ビートソニックで車種ごとに細かく調査して、適合を公開していますので、ご安心を。

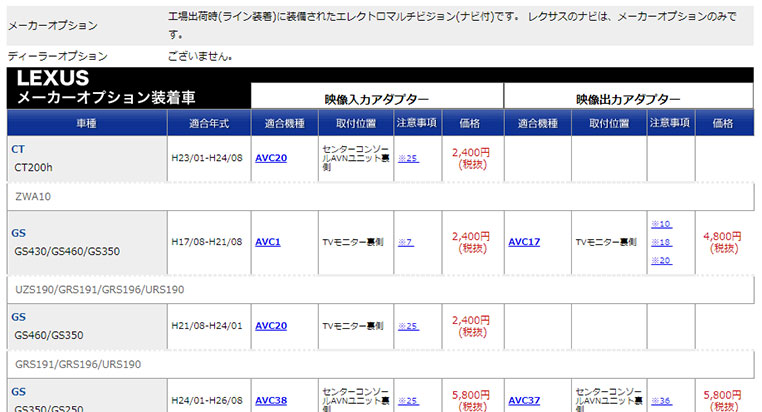

ビートソニックHPの映像入出力アダプター適合表。※映像出力アダプターもあるので間違えないように。

•

  上のページでは、「メーカーオプションナビ」「ディーラーオプションナビ」それぞれ自動車メーカーごとに分けて、適合を載せています。

•

  こういうページを見れば、自分の純正ナビに適合する映像入力アダプターが見つかるんですね。

•

  ところで最近は、外部入力端子がイヤホンジャックの形状（3.5Φのピンケーブル）になっているカーナビもあるんですよ。



こんなカタチの外部入力


•

  このケースは、純正ナビでも社外ナビでも出てくる可能性があります。

•

  イヤホンジャックって……音声だけの入力なのでは？

•

  コレは、映像信号もやり取りしていますよ。

•

  デジタル信号でもないのに、1本でそんなにいろいろ伝送できるなんてフシギですね。

•

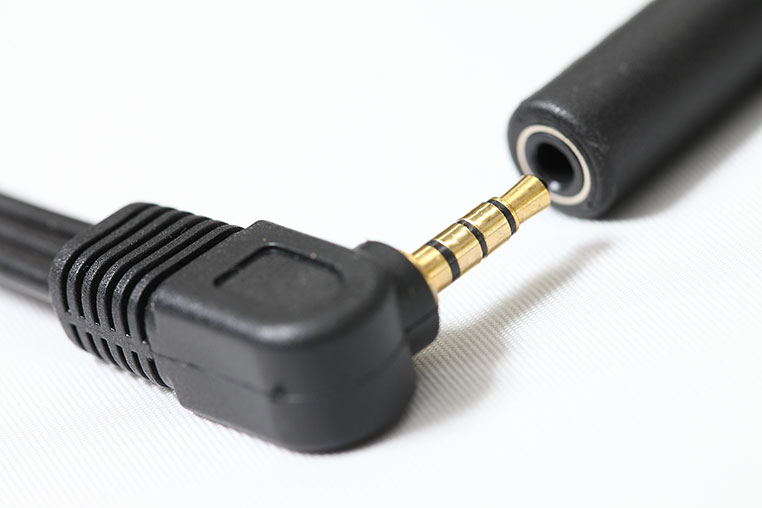

  見た目には1本の線（↓）なんですが、切り欠きが3つあって、映像・音声L・音声R（およびアース）に分かれているんです。



1本に見えて、実は4極になっている。

•

  へぇー。
  なるほどねェ。

•

  こういう外部入力端子のナビも、けっこう出てきていますよ。

•

  しかし……これでは赤・白・黄色の3本ケーブルは、当然つなげません。

•

  そうなりますね。で、こういうときの変換ケーブルも用意してあります。



ビートソニックのIF31

•

  赤・白・黄色を受けて、それをピンケーブルのオス型に変換します。

•

  本当になんでも作りますね〜。

•

  ただし、いちおうトヨタ・カロッツェリア用とうたっています。

•

  トヨタとカロッツェリアだけ？

•

  実はここにもちょっと、罠があるんですけどね。

•

  また業界の罠ですか。

•

  3極のとき（つまり映像がないとき）のイヤホンジャックには、音声R、音声L、アースの配置には決まり（ルール、法則）があったんですよ。

•

  フムフム。

•

  しかし、映像が入ってきたことによって、ややこしくなりました。というのも、映像ラインをどの位置に入れるか、には決まりがないんですよ。



4極の順番が異なれば、つなげても当然なにも映らない。

•

  そういうの困るナァ。

•

  なお、トヨタとカロッツェリアは仕様が一致しています。

•

  なるほど。ビートソニックもそこに合わせた、ということですね。

•

  そういうことです。だからIF31はトヨタとカロッツェリア用、とうたっています。

✔ ひとくちメモ

●IF31はトヨタ純正ナビ、カロッツェリアナビ以外の4極ピンケーブルについては、表向きには非対応。ただし、それ以外のナビでも、映像ラインが位置的に一致していれば使用できる。

---

●トヨタ、カロッツェリアのナビ以外で、3.5Φのピンケーブル外部入力が出てきた場合は、説明書などでピン端子の配列を確認し、その順番がIF31と同じなら、互換性アリの可能性が高い。
（※メーカー公式には非対応なので自己責任の技）
•

  カーナビの外部入力端子も、時代とともに移り変わっているので、注意しましょう。

自分の車の映像入力がどこか不明な時は「カーナビの映像入力の場所が分からない！」の記事をチェック
