ハンダ付けの代用になる「ハンダスリーブ」で配線をつなぐ方法

ハンダ付けの代用になる、革命的なアイテムが「ハンダスリーブ」。あくまでもハンダなので確実な結線が可能なのに、ハンダゴテは不要。しかも防水。一度使うと、もう戻れないかも。

•

  皆さんは、どんな端子で配線をつなげていますか？

  ●レポーター：イルミちゃん

•

  配線をつなぐための端子やコネクターは、いろいろありますね。

  ●アドバイザー：エルパラ 平川研究員

•

  電装のプロだとそもそも端子を使わず、接触不良の心配が少ない結線方法・ハンダ付けをする人が多いですが……



✔「ハンダで配線同士を接続する方法」参照。

•

  確かにハンダ付けなら確実な結線ができるのがメリットですね。

•

  コンパクトだし結線コストも安い。ハンダ付けできる人にとっては、一番イイ方法ということになるんでしょうが……

•

  しかしハンダ付けは、ハンダゴテが必要。それに「ハンダ付けが苦手・できない」という人も多いです。

•

  そうなんですよ。

•

  そもそも車のDIYは「外」ですしね。

•

  ……ふむ。
  ハンダ付けする準備も面倒くさい。

•

  そこで登場してきたのが、ハンダスリーブなんです。



エルパラで販売を開始したハンダスリーブ

•

  今日はこの、新手の接続方法をレポートします。

•

  まず、ハンダスリーブとは何なのか？

•

  カンタンに言うと、スリーブの間にハンダが入っているんです。

•

  けっきょくハンダなんだ。

•

  でもハンダゴテでハンダ付けするわけではありません。

•

  じゃあ、どうやってハンダを溶かすの？

•

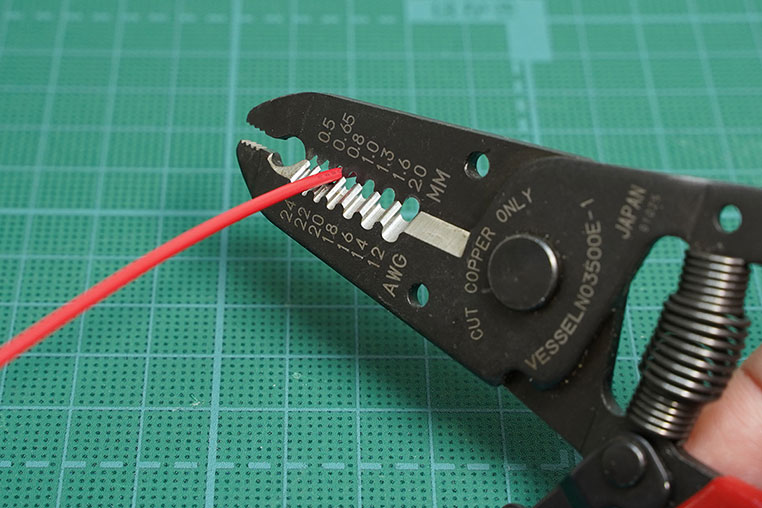

  実演してみましょう。まずは配線の被覆をむきます。


•

  接続相手の配線も同様に被覆をむいて……


•

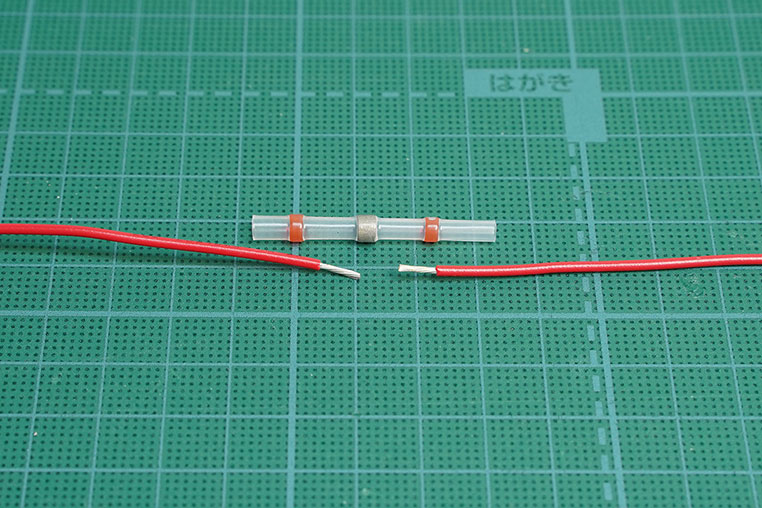

  そしてハンダスリーブに対して、双方から配線（電線）を差し込みます。


•

  あとは熱をかけるだけ。熱を加える手段は、ヒートガンであぶるか、ライターを使う手もあります。

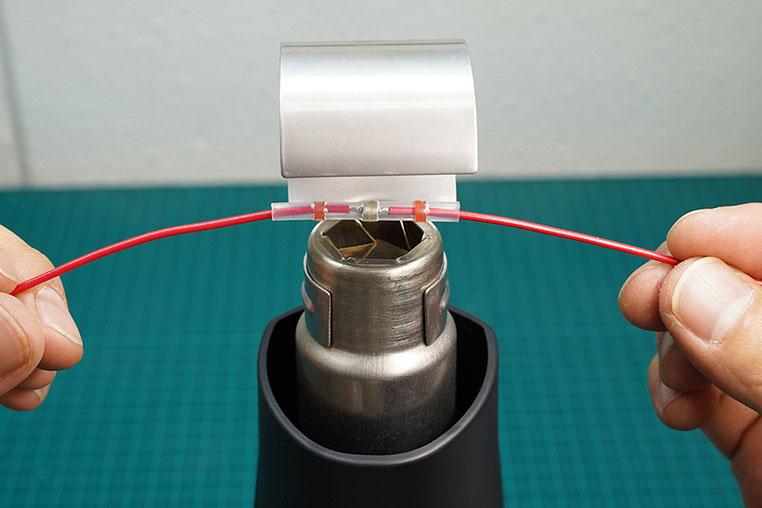

ヒートガンであぶる

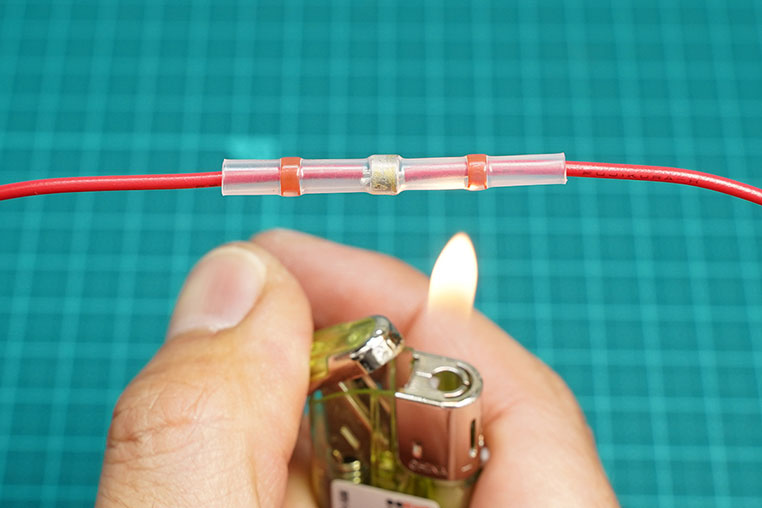

またはライターであぶる


•

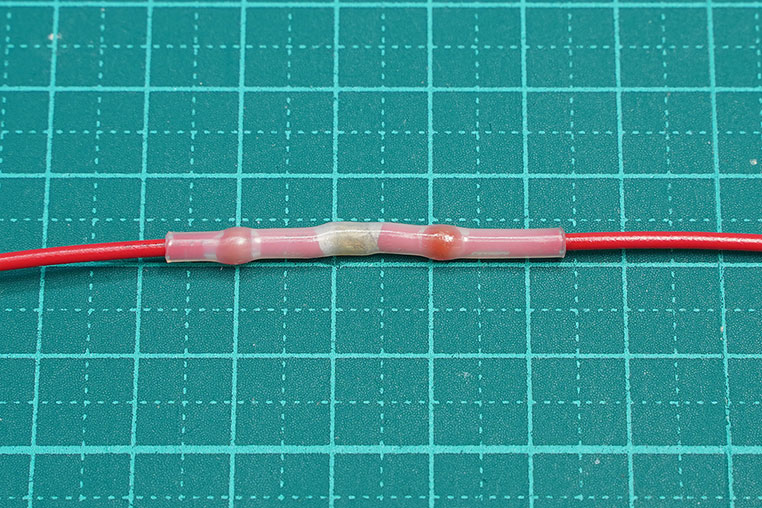

  そうすると、内部のハンダが溶けて結線しつつ、収縮チューブが縮んで絶縁と防水まで完了します。


•

  なっ……
  なにぃ〜〜!?

•

  ハンダゴテを使わないで、ハンダ付けで配線がつながるというスリーブなんですよ。

•

  ハンダ直結の代用になるんだ。

•

  しかも防水収縮チューブを使っているので、ハンダ結線と同時に防水処理までできている、というのがポイント。

•

  ……ということは、車外の配線接続に使ってもいい！

•

  そういうことですね。ハンダゴテを外に持ち出す必要もなく、車のDIYにはちょうどいいのかな～と思います。

•

  ヒートガンを持ってない人でも、ライターならすぐ用意できるし。

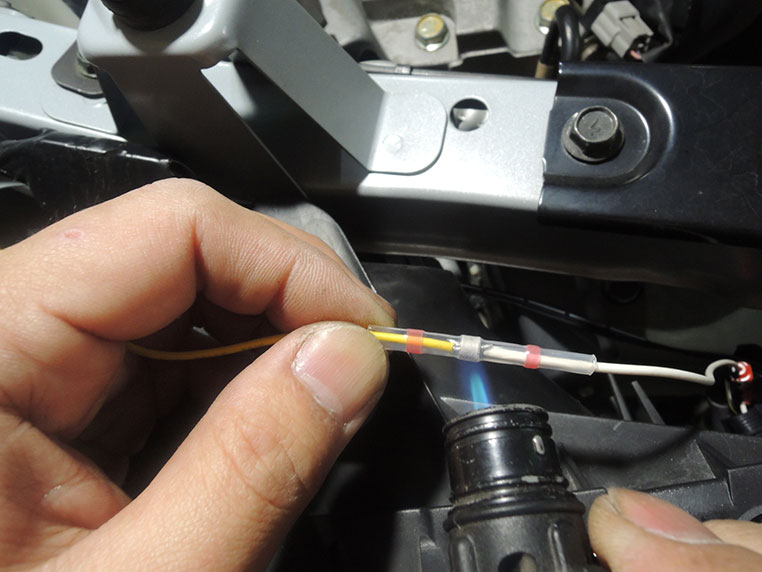

車外の配線では特に便利！



ガス式のライターであぶっている。

•

  しかも試した限りでは、ヒートガンでもすーっと溶けますが、ライターでやったほうが早いですね。

•

  ちなみに、つながった配線を強く引っ張ってみても、抜けるようなフンイキはまったくありません。

•

  引きちぎるような力で引っ張らない限りは、取れないでしょうね。

•

  う～ん、これは配線接続方法として、トータルバランスに優れているなァ。

•

  ただし、配線の太さに合ったスリーブを選ぶことが前提です。

•

  では、ハンダスリーブの種類と選び方についても、解説しておきましょう。

•

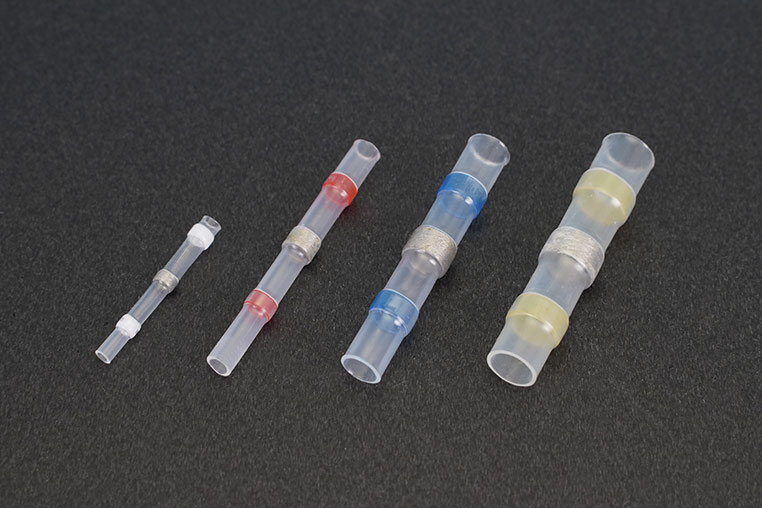

  ハンダスリーブの太さは4種類あります。


•

  白、赤、青、黄色があるんだ。

•

  それぞれに適合する配線（電線）の太さが違います。

品番	適合する配線の太さ
白（HS-01）	AWG26～24	0.12～0.2スケア
赤（HS-02）	AWG22～18	0.3～0.75スケア
青（HS-03）	AWG16～14	1.25～2スケア
黄（HS-04）	AWG12～10	3.5～5.5スケア

•

  車の電装DIYだとすると、細線で「白」。一般的なAWG20（0.5スケア）あたりの配線で「赤」を使うことが多いと思います。

•

  いっぽう太線用「青」や、それ以上の「黄色」は、ほとんど登場する機会がなさそうですね。

•

  ですね。DIYだと、圧倒的に「白」と「赤」に需要があると思われます。

•

  「ハンダ付けは敷居が高い！」と感じていた人に、ぜひ試してほしい配線接続方法ですね。
