クワ型端子を電工ペンチでかしめる方法

クワ型端子をかしめる（付ける）ときのポイントはまず、電工ペンチを使うこと。ラジオペンチなどで挟んでつぶすだけでは、ちょっと引っ張っただけですぐに抜けてしまう。そしてツメを配線にかける位置も重要。クワ型端子はボディアースに使う定番端子なだけに、正しい取り付け方をマスターしておかないとアース不良の原因になる。

•

  クワ型端子のサイズ選び等については「クワ型端子でボディアースするための知識」を読んでくださいね。

  ●レポーター：イルミちゃん

•

  今日はクワ型端子のかしめ方をマスターしましょう。

  ●アドバイザー：エーモン 中塚研究員

•

  クワ型端子もギボシ端子みたいに、「かしめる」という表現を使うんですね。

•

  端子のツメの部分を、電工ペンチを使って折り曲げて接合部を固く止めること「かしめる」と言います。

•

  「かしめる」、ということは電工ペンチがいるってことですね。

•

  そうですね。電工ペンチが必須です。ラジオペンチやプライヤーでは代用はできません。

電工ペンチを用意する



ここで使用しているのは、【Amazon.co.jp限定】エーモン 電工ペンチ（1452）

•

  配線コードは細線（0.2スケア）は装着不可なので、0.5〜2スケアを用意します。普通は0.5スケアを使います。

•

  ここではマイナス線のボディアースを想定して、黒い0.5スケア線を使います。

0.5スケア線を用意する

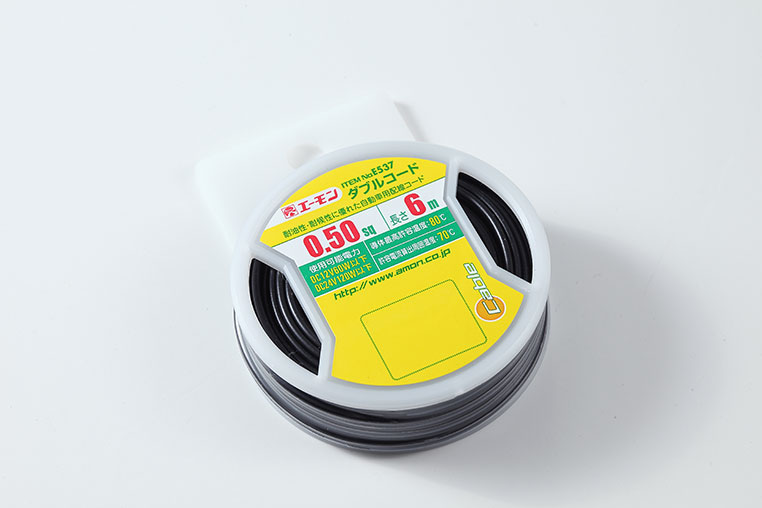

ここで使っているのはエーモンのダブルコードE537

配線コードの被覆をむく

•

  まずは配線コードの末端部の被覆をむきます。

•

  被覆むきには、ワイヤーストリッパーがあると便利ですが……

  ※「ワイヤーストリッパーの使い方と選び方。おすすめは？」参照。

•

  ない場合は、電工ペンチのワイヤーストリッパー部分でできます。

•

  しかし、穴がたくさんあって迷います。

•

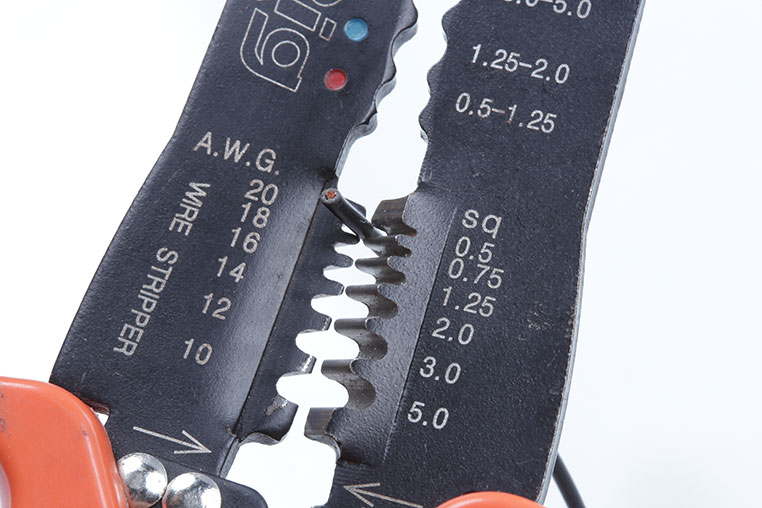

  これは配線コードの太さに合わせた穴に入れます。今回は0.5スケアなので、sq表記の0.5の穴を使います。

配線の太さに合った穴で挟む



穴のサイズが合っていれば被覆だけをむける


•

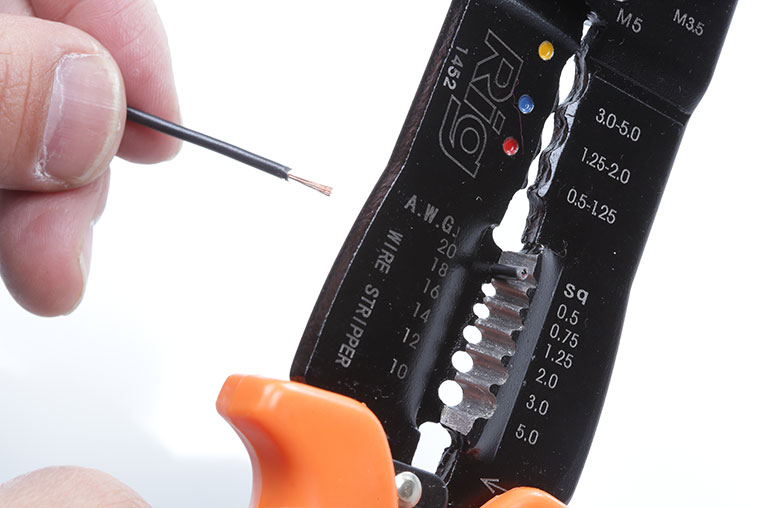

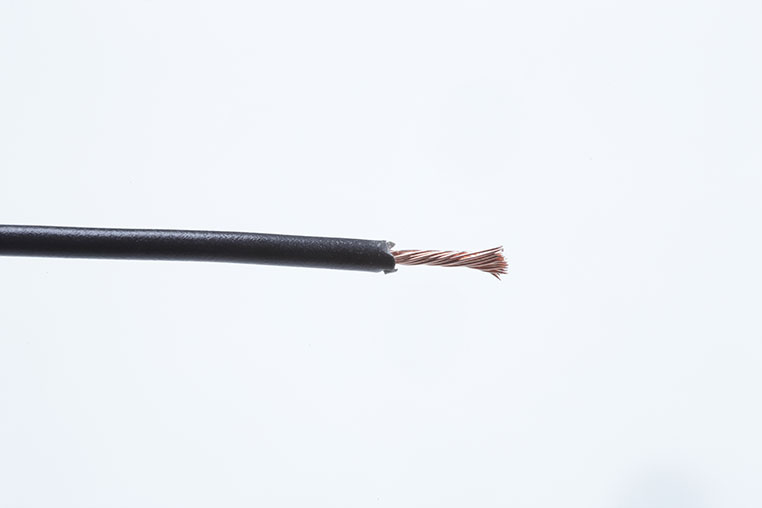

  被覆がむけたら、内部の芯線を指でクルクルよじってまとめておきます。

•

  端子を付けやすくする基本ですね。

芯線をよじってまとめる

•

  端子を付ける前に注意！ 絶縁用のスリーブを、先に通しておきます。

•

  端子を付けてしまったあとでは通りませんからね。

先にスリーブを通しておく


•

  重要なのが、クワ型端子と配線コードの位置関係。クワ型端子には大小の2つのツメがあります。

•

  端子の根元のところに2つありますね。

•

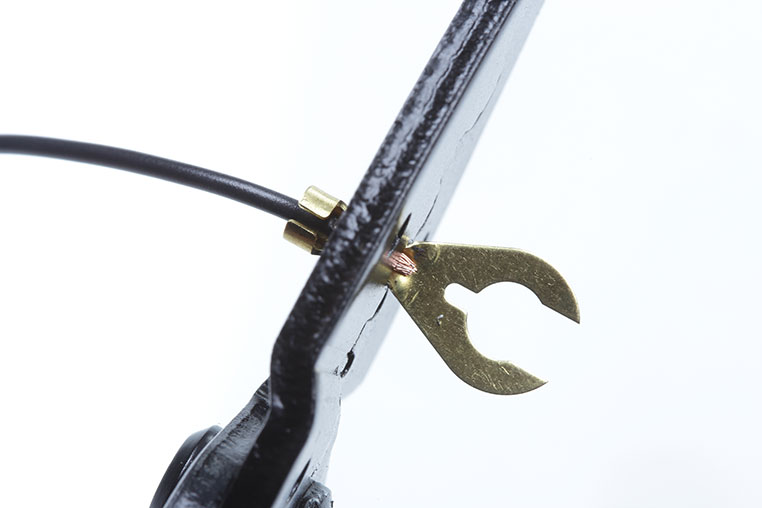

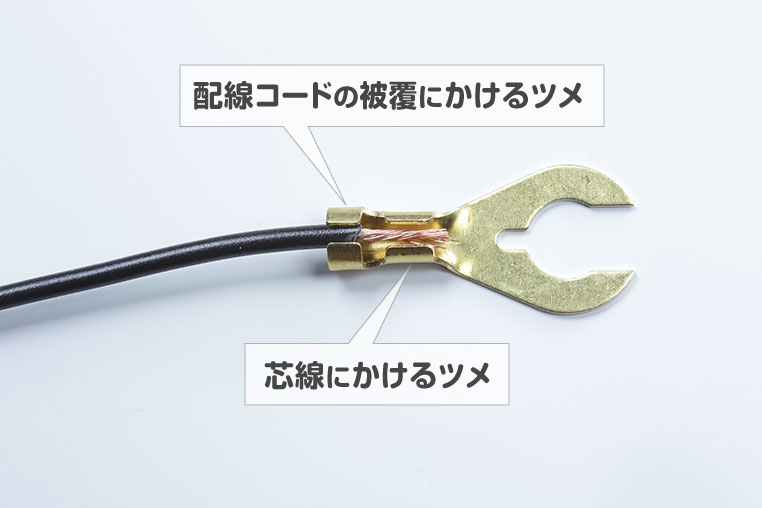

  大きいツメを配線の被覆にかけ、小さいツメを芯線にかけるポジションが正解です。

ツメの位置に要注目！


•

  ツメが両方とも芯線にかかっていたりすると、引っ張ったときにちぎれてしまいます。

•

  あるいは両方とも被覆にかけたら接触不良が起きますね。つまり正解は、ここしかありません。

•

  まずは小さいほうのツメを、芯線に対してかしめます。

芯線にかけたツメが先


•

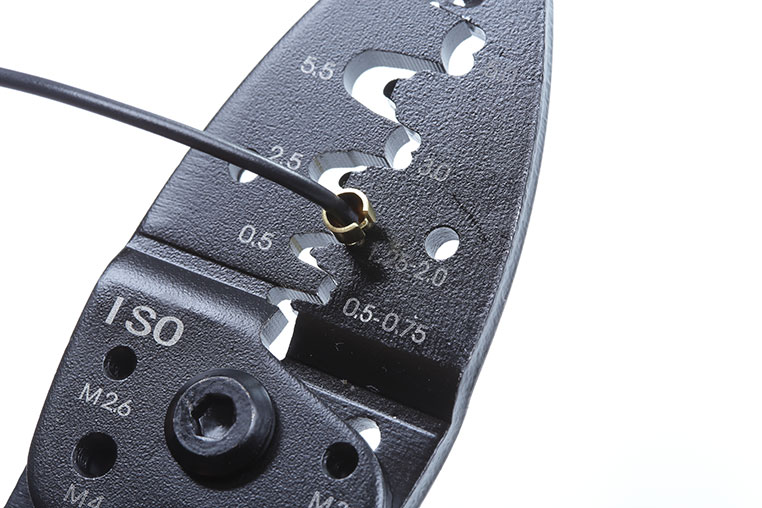

  このときの電工ペンチの穴が重要。断面がハート形っぽいかしめ用の穴のうち、「1.25-2.0」と書かれた穴でツメを軽くつぶします。

•

  軽くでいいんですか？

•

  この段階はツメの形と位置を整えるための仮かしめです。芯線をホールドすれば十分。

•

  なるほど。
  1発でかしめるわけじゃないんだ。

芯線への仮かしめ


•

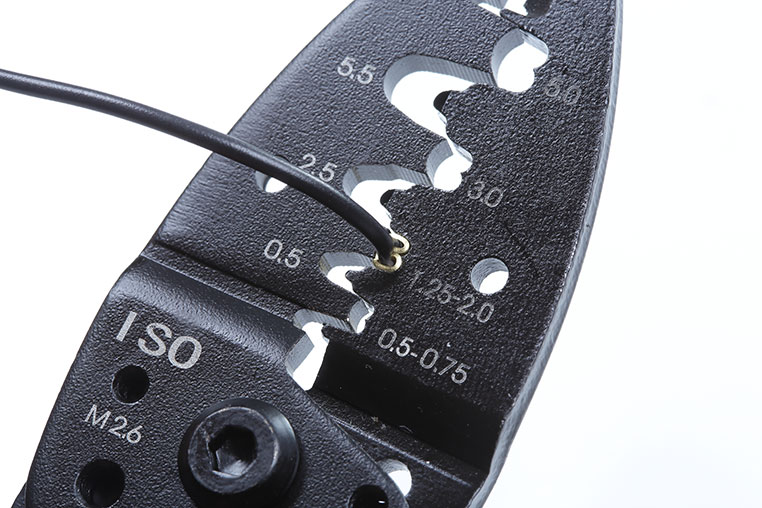

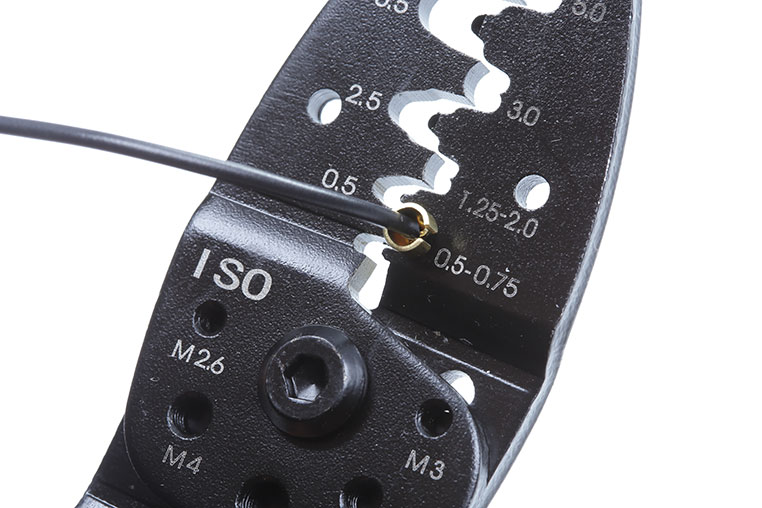

  本かしめは1段階小さい穴の「0.5-0.75」に移してから。ここは本番ですのでぎゅっと圧着します。

芯線への本かしめ

•

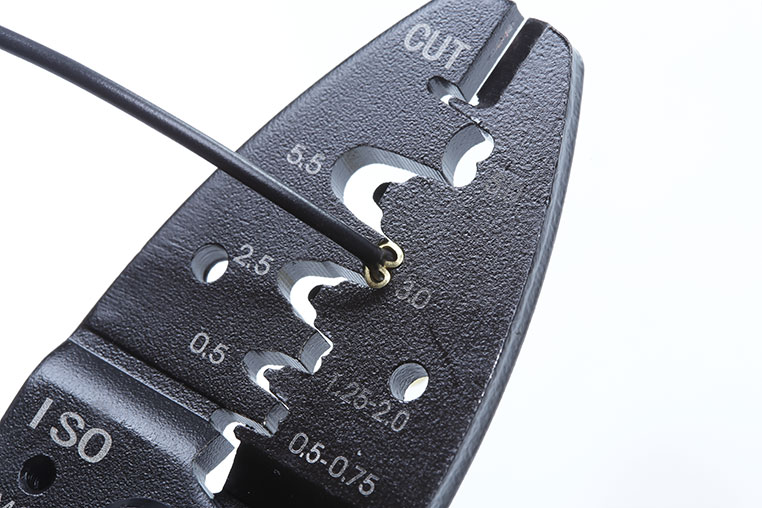

  被覆にかけた大きいほうのツメは、使う穴が異なります。まず「3.0」と書かれた大きめの穴で軽くつぶします。

•

  大きめの穴で仮かしめすることで、断面がキレイにハート形につぶれていますね。

被覆への仮かしめ


•

  そして1段階小さい「1.25-2.0」の穴で、本かしめを行います。

•

  仮かしめ・本かしめ共に、1段階ずつ大きな穴を使っているわけですね。

被覆への本かしめ


•

  こうして2段階でかしめると、芯線・被覆ともに端子のツメがしっかり食い込みます。

2箇所のかしめが完了


•

  これなら抜けないし、接触不良も起こらない。

•

  注意点は、被覆部にしろ芯線部にしろ、本かしめを2回行うのはNG。ツメや配線を痛める可能性があります。

•

  1発で決めたい。

•

  そうです。そのためにも、仮かしめで形と位置を整えておくことが重要なんですよ〜。

•

  なるほど〜。

•

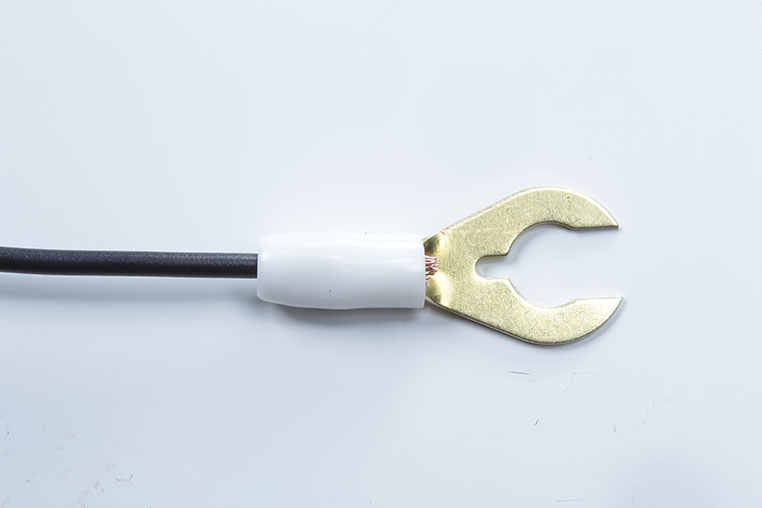

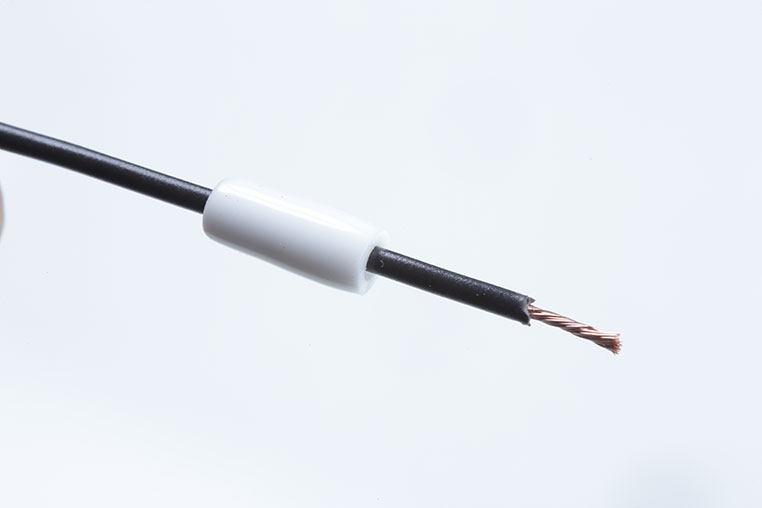

  最後に、先に通しておいた絶縁用スリーブを引き上げて端子の根元にかぶせます。

スリーブを根元まで引き上げる


•

  完璧なクワ型端子のかしめができました〜。
