バックカメラ後付け入門ガイド（第3回）

---

バックカメラのDIY取り付け方法。車に穴を開けない付け方

• 1
• 2

バックカメラ（リアカメラ）の取り付けは、DIYでも十分可能。理由は配線がシンプルだから。ここで紹介するバックカメラの付け方は、「車に穴を開けない」「さり気なく目立たない」のがポイント。あらゆる面で、非常にスマートだ。

•

  バックカメラの取り付け方法を教わります。ところで、DIYでできるんですよねぇ？

  ●レポーター：イルミちゃん

•

  DIYで取り付けている人も多いですよ。バックカメラは、配線自体はとてもシンプルですので。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  それでは、配線の全体像からチェック（↓）


•

  今回は、カロッツェリアのナビに付ける例です。なお前の記事（※）で触れた通り、カロッツェリアナビは専用コネクター形状なので、バックカメラのRCAケーブルはそのままではつなぐことができません。

  ※「バックカメラ後付け入門ガイド（第1回）」参照。

•

  つまりバックカメラアダプターが必要になるパターン。

アダプターを用意！



ビートソニックのバックカメラアダプター「BC13」。適合品番はナビの種類によるのでビートソニックHPで確認しよう。

•

  あとはほとんど1本線で、ナビの背面につなぐだけ？……これは思いのほかシンプル。

•

  途中で「バックカメラの電源を取る」作業はありますが、それを除くと、RCAケーブル（映像ライン）を後ろから前まで運んできて、つなぐだけですね。

•

  カンタンそうだと、がぜんヤル気が出てきます！ それは皆さんも同じはず。

•

  ……それは良かった。ちなみに作業の流れは、こんな感じです（↓）

バックカメラ取り付け作業の流れ

✔ バックカメラの固定

---

✔ 配線の引き込み

---

✔ 電源の取り出し

---

✔ 配線をナビまで取り回す

---

✔ ナビを外して裏に接続

•

  そういえば、工具は何を用意すればいいんだろう？

•

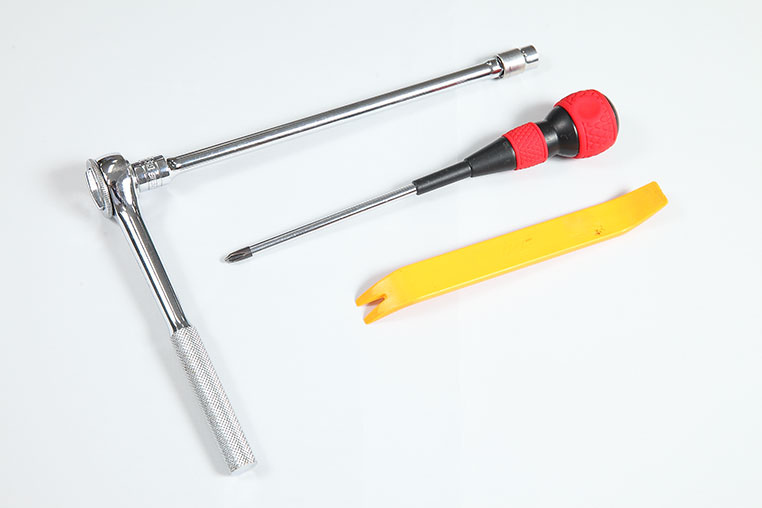

  主には内張りを外す作業になるので、「内張りはがし」と、それからナビを外すために「ラチェット＆ソケットレンチ」。あとは「ドライバー」くらいで十分ですね。


•

  特別な工具は何もいらないようですね。

•

  まずはバックカメラ（リアカメラ）の固定方法から解説します。

今回取り付けるバックカメラ

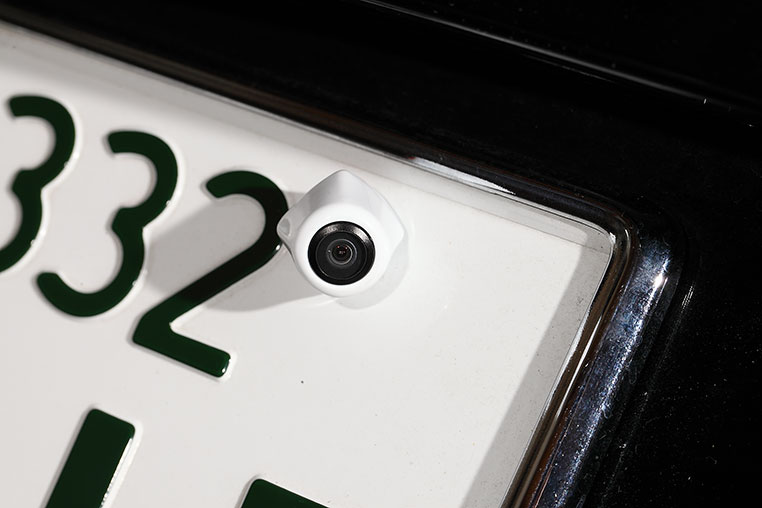

ビートソニックのカメレオンMini。普通車用の「白」の他、軽自動車用の「黄色」もある。

•

  カメレオンは、ナンバープレートの固定ボルトを利用して取り付ける仕組みです。今回のモデル車（30プリウス）の場合は、ハッチ側に付くことになります。

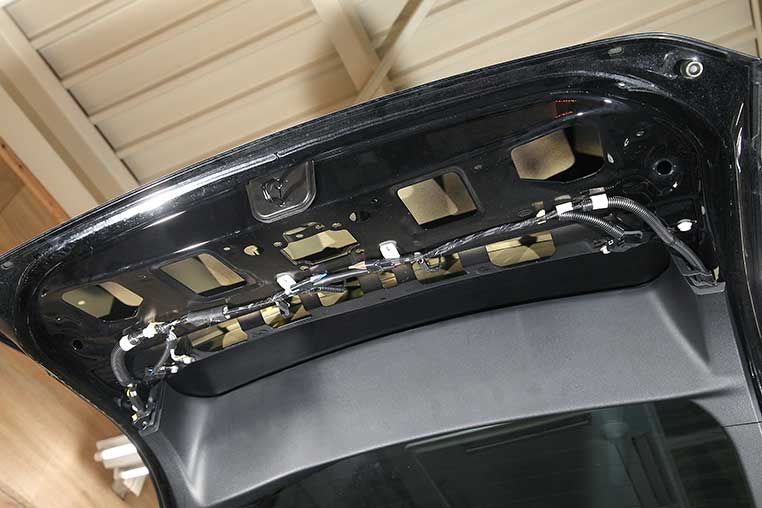

まずはリアハッチの内張りを外しておく。

•

  リアハッチの内張りの外し方は「バックドア（リアハッチ）内装パネルの外し方」等を参考にしてください。

•

  ナンバープレートのボルトを外します。外せるのは、封印の反対側の1本ですね。

このボルトを外す

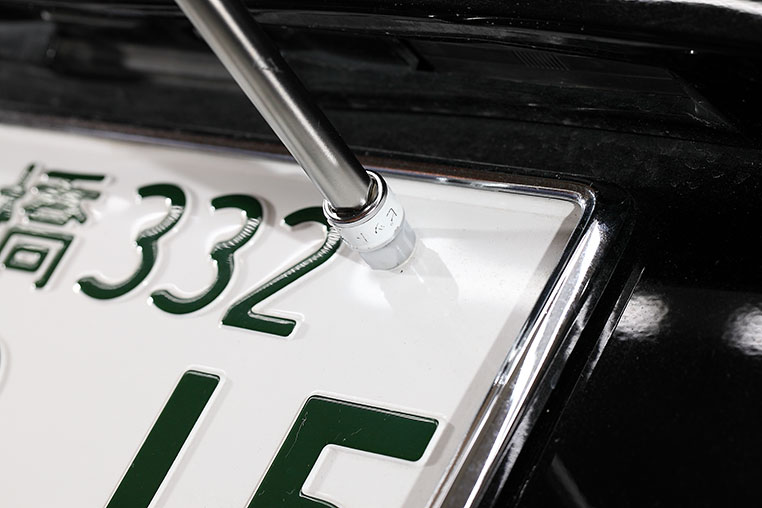

10ミリレンチで外せた


•

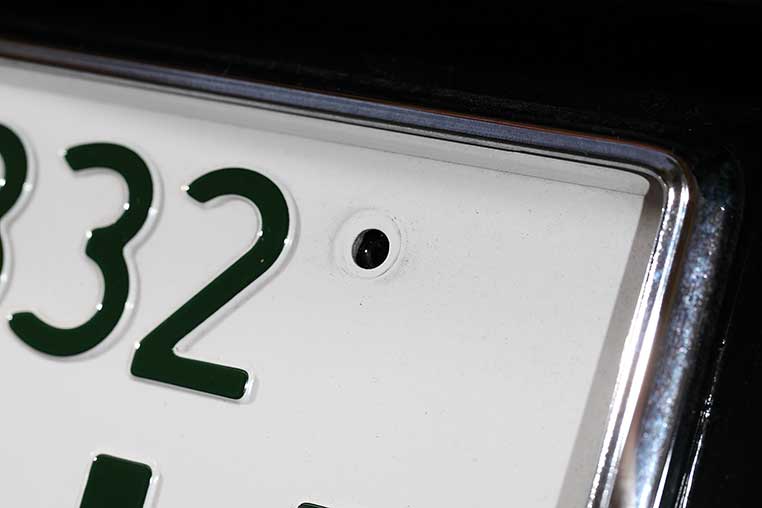

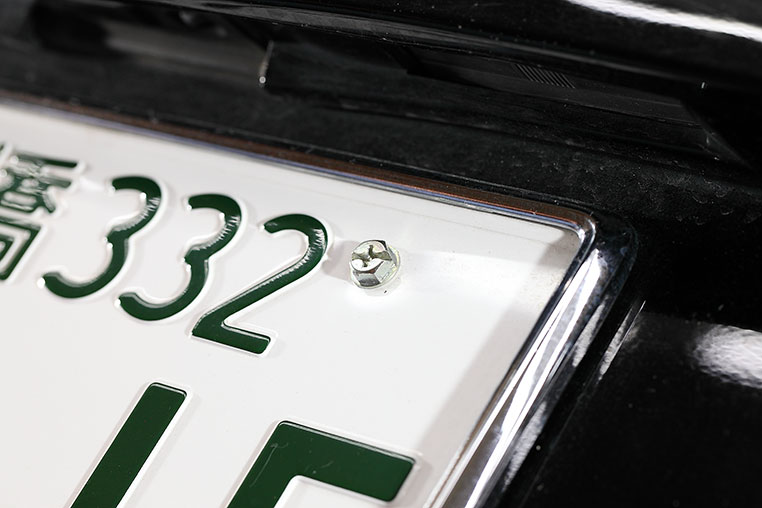

  ボルトを外すと穴が開いています（↓）。この穴を使って、バックカメラを固定します。


•

  だから、車体に穴を開けなくて済むんですね〜。

•

  この穴から、まずはバックカメラの配線を先に通しますが、このときに樹脂ワッシャーを先に通しておくのがポイントです。


•

  なにコレ？

•

  バックカメラの付属品として付いているワッシャーのうち、樹脂製のワッシャーをこの場面で使っています。

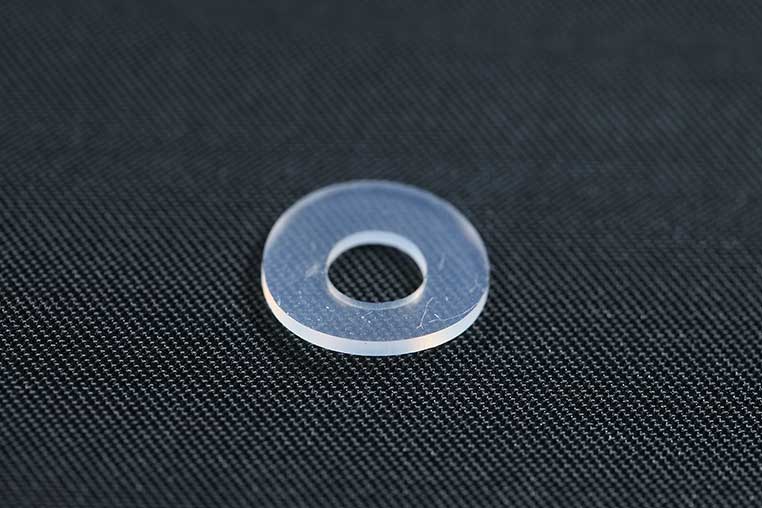

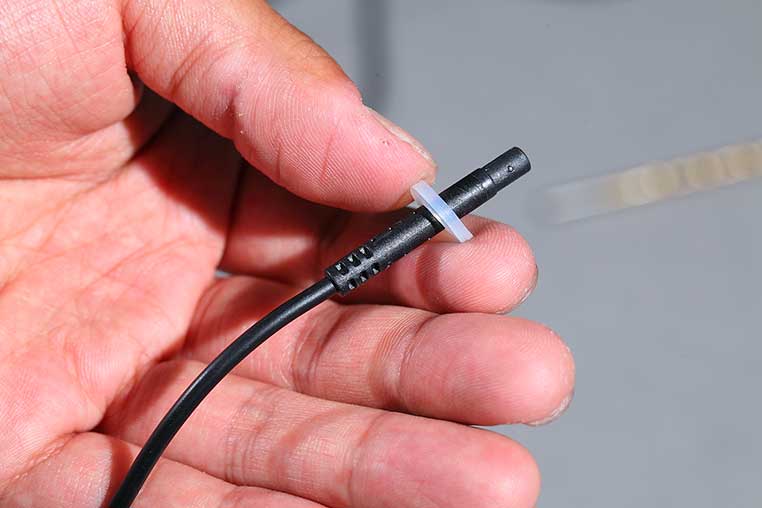

カメレオンに付属の樹脂ワッシャー。

•

  樹脂ワッシャーは、バックカメラ本体付近まで通しておきます。


•

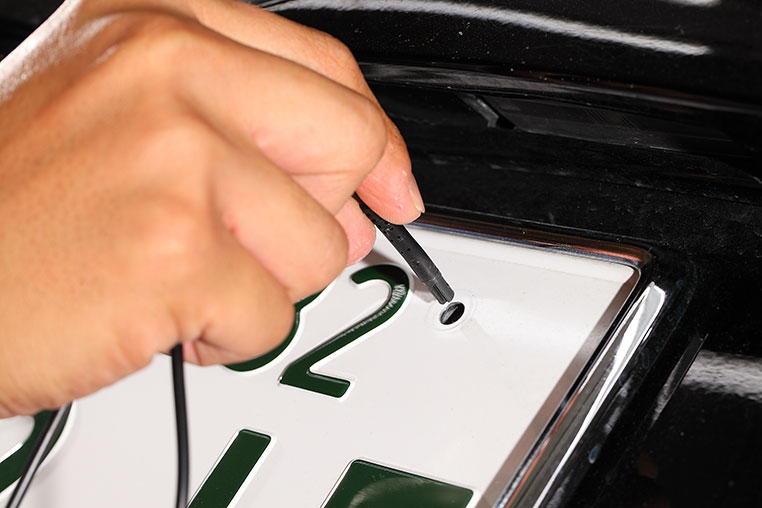

  そして、ナンバープレートの穴からバックカメラの配線を通します。



円筒状のコネクターを車の外側から通す

•

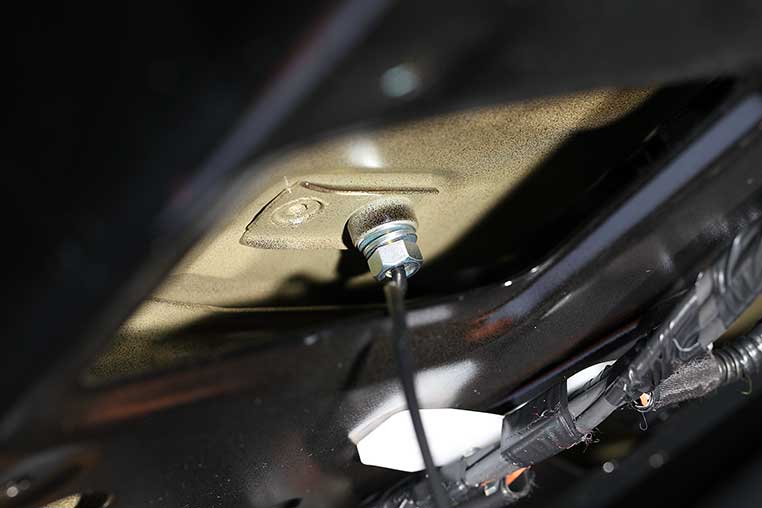

  そのままずーっと配線を通していって、バックカメラ本体のネジ部分で固定します。


•

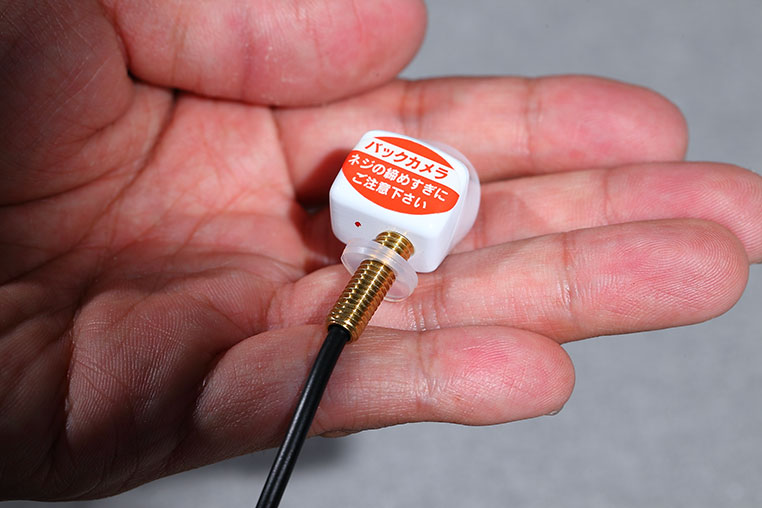

  ネジとカメラ本体が一体化しているんですね〜。よく出来てる♪

•

  ナンバープレート固定ボルトのサイズは規格で決まっているので、ほとんどの場合はポン付けが可能です。

•

  ムム。
  ほとんど？

•

  たま〜に、規格通りに穴が開いていなくて、キツイ場合があります。

•

  なんですって!?
  バックカメラが付かないってこと？

•

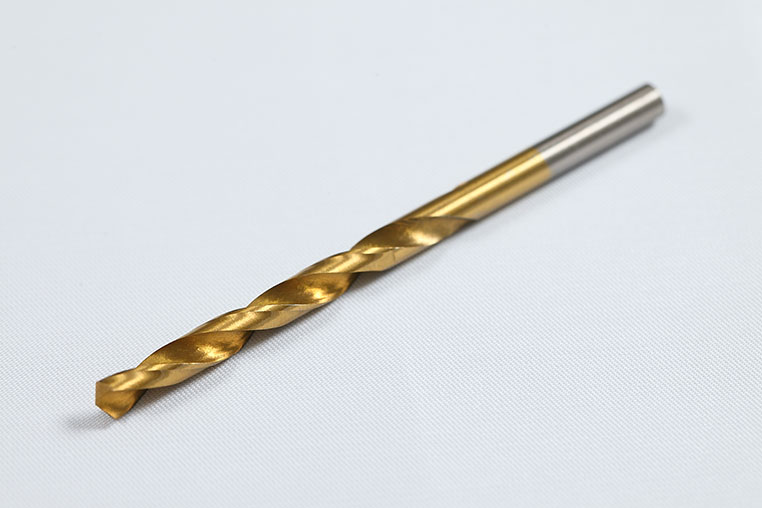

  いやいや、その場合は付属のドリルで少しだけネジ切ってもらえば大丈夫です。
