LEDテープライトの種類と選び方。明るいのは？おすすめは？

LEDテープライトは、色と価格だけで何となく選んではいけない！重要なのは「搭載チップLED」の種類と数。そこを知れば、明るさや寿命の差も理解できるし、車用・家庭用・店舗用と、用途に応じたおすすめがどれなのかも分かる。

LEDテープライトの明るさと性格はチップで決まる

LEDテープライト（いわゆるテープLED）には、いろいろな種類があるので、どれを選んでいいか分からない、という人が多いはず。

●レポーター：イルミちゃん
まず、LEDテープライトの明るさや性格を決めるのは、「搭載しているチップLED」の種類と数、です。

●アドバイザー：エルパラ平川研究員
ほほう。
チップに注目、ですね。
テープ状の基板にチップLEDが並んでいるのが、LEDテープライトですから。
そうでした。
つまり搭載しているチップLEDの違いが分かると「どういう製品を選べばいいのか」が見えてきます。

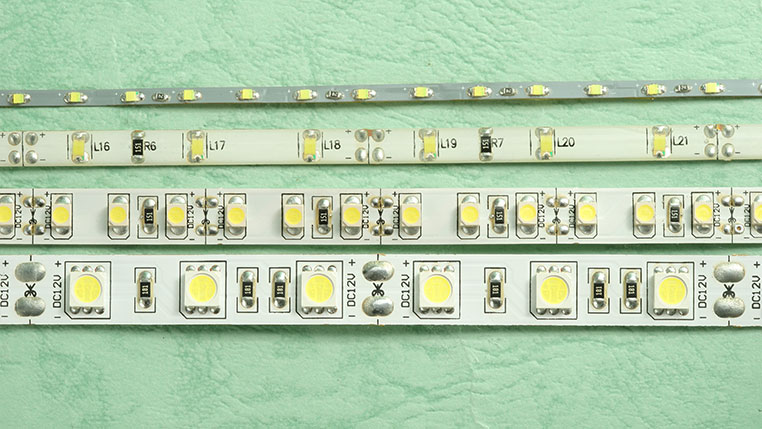

そこで、チップLEDの種類別に分類してみました！

明るさで有利なLEDテープライトは5050タイプ

まず明るさを求める人に人気なのは、5050というチップLEDを使ったタイプです。

5050テープLED 30LED/m

LED通販大手のエルパラで買える「5050テープLED 30LED/m 非防水タイプ」 ※防滴タイプや防水タイプもある。

要するに、LEDの粒（チップ）が大きいんだ？
そうですね。5050は大型で、しかも1個あたりにチップが3つずつ搭載された「3チップLED」なんです。
では、明るさ重視の人には、コレがおすすめなんですね。
もっと明るいのもありますよ？
平川研究員、5050タイプが明るいと言ったそばから、何言ってるの？
同じ5050系のLEDテープライトでも「搭載しているチップが多いタイプ」があるんですよ。

同じLEDチップなら、多く搭載しているほうが明るい

同じ種類のLEDチップなら、数が多いほうが明るくなりますね。
当然そうですよね。で、5050チップLEDの搭載量を倍に増やしたのがこのタイプ（↓）

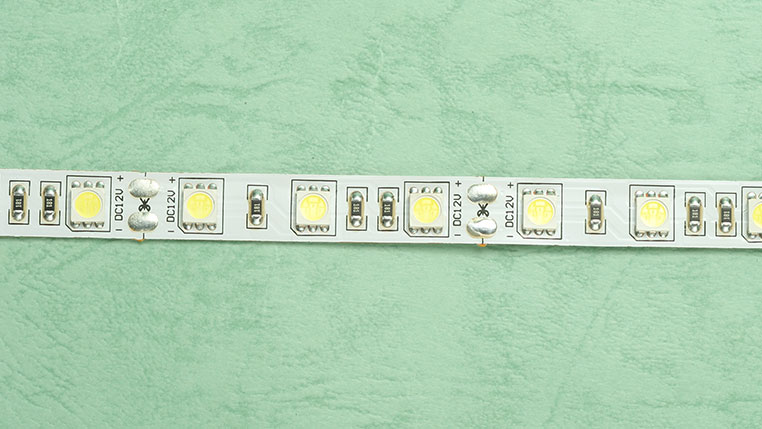

5050テープLED 60LED/m

エルパラで販売している「5050テープLED 60LED/m 非防水タイプ」 ※防滴タイプや防水タイプもある。

おお〜！
倍になった。
最初に紹介した「5050テープLED 30LED/m」は、1メーターあたりに5050を30個積んでいる、という意味。
後ろの表記も重要ですね。
1メーターあたりで30LEDと表記したり、5メーターあたりで150LEDで表記したりと、言い方はいろいろですが。
そのへんは、買うときによ〜く見ないといけないな。LEDテープライトの表記は、統一されていないし。
そうですね。そしてこの「60LED/m」は、1メーターあたりに60個の5050を積んでます。つまり5メーターだと300LEDです。
ということは！
明るさも2倍にパワーアップ。
それと、光源の間隔が狭くなるので、粒々感が出にくいというメリットもあります。均一に照らすようになるので。
こんなのがあるなら、最初からコレを出してくれればいいのに。何をもったいつけているのでしょう？
いや、そういう話じゃないんですよ。メリットもあれば、デメリットもありますので。
え!?
数が多いとデメリットがあるの？
1メーターあたりの消費電力が増えますし、チップLEDが集積していることで、発熱量も大きくなります。
ムムム……。
だからこういうタイプは、放熱がしっかりできる環境で付けていないと、すぐ切れる、という事態になりやすい。
そういうことね。
LEDテープライトは、放熱が追いついていないと寿命が短くなるのです。
LEDが切れる要因は、熱なんですね。
「5050テープLED 60LED/m」のようにLED搭載量が多いタイプで長寿命を求めるなら、LEDテープライト専用のアルミフレームを使って熱を背面に逃がす……などの工夫が必要になってきます。
でも明るさを求めるなら、コレが最強ってことか〜。
いや、明るさだけならもっと上もありますけど……
へ？
1メーターあたりに、96個の5050を積んでいるタイプ（↓）もあるので。

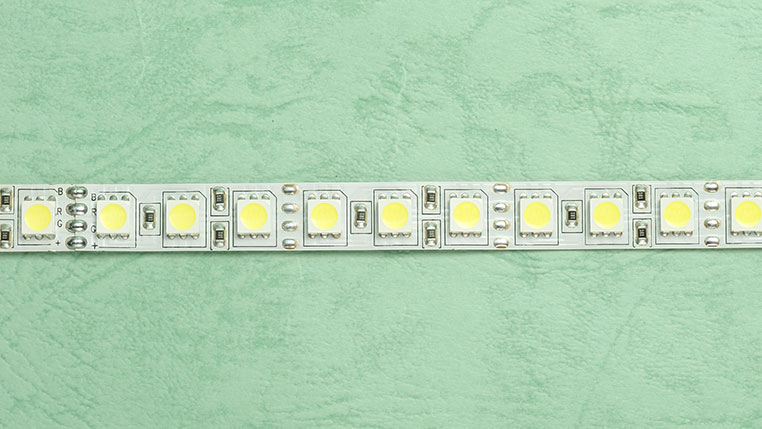

5050テープLED 96LED/m

エルパラで販売している「5050テープLED 96LED/m 非防水タイプ」 ※長さは1メーターのみで色も限られる。

5050がギッシリだぁ〜!!
ただし！ここまで来ると、普通のLEDテープライトのように、5メーター等の長さでは点灯すらできません。
パワーがありすぎなのですね。
実際、エルパラでは「96LED/m」タイプは、1メーターの長さでしか販売していません。
つまり、短く明るくはできるけど……
長さが必要なときは、使えないのです。
なるほどね〜。限界超え気味のLEDテープライトとも言えそうです。
それと非防水タイプのみ。防滴タイプや防水タイプは基板をシリコン樹脂で覆うので、放熱の面で無理が出てくる。
そっか。同じ5050系でも、数が少ないタイプなら防滴とか防水タイプも選択できるんだ。

※「知っておくべき! テープLEDの防水性能」参照。
そうなんです。
そういう違いも出てきます。
いろいろ分かってくると、余計に迷うような……。
傾向として、明るさを求める人は「60LED/m」を選ぶけれど、店舗用・看板用みたいなプロユースだと「30LED/m」の支持率が高いです。
プロは当然、切れにくさ（長寿命）を重視しているんですね。

消費電力と発熱を抑えた3528タイプのLEDテープライト

LEDテープライトで一番売れ筋なのは、明るい5050タイプですが、その次に定番的なのが3528タイプです。
これはLEDチップが、ちょっと小さくなっている。

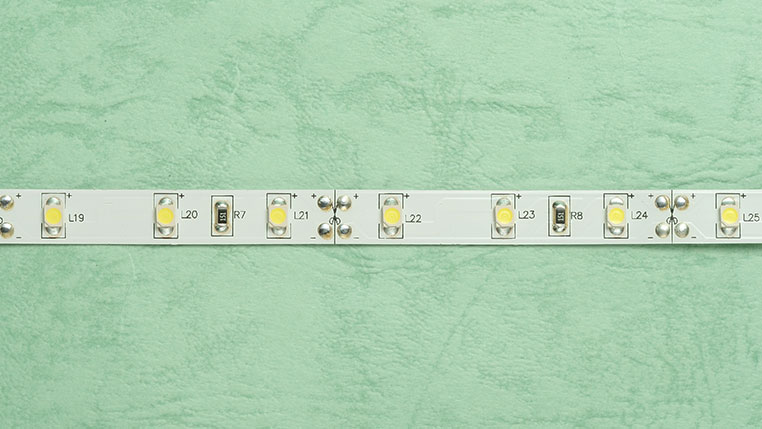

3528テープLED 60LED/m

エルパラで販売している「3528テープLED 60LED/m 非防水」 ※防滴タイプや防水タイプ（色は限られる）もある。

3528チップLEDは、ワンチップ（素子がひとつ）です。
つまり3チップの5050には、1個あたりの明るさでは負けますね。
そうなんですが、メリットがある。消費電力と発熱が少ないんです。
なるほど。
そこは反比例の関係ですね。
だから、5050タイプほどの光量が必要がないなら、本来は3528のほうがおすすめなんです。メーターあたりの価格も下がるし。
価格も安いし、寿命も長くなる可能性が高いんだ。
実際のところ、プロの業者の方が店舗照明用やディスプレイ用途などで使うLEDテープライトとしては、こっちのほうがよく使われていますよ。
そういえば車用のLED加工屋さんでも、3528のLEDテープライトはよく使っている気がします。
車用の中でも、例えばアンダーLEDなどを想定すると、光量が欲しいですよね。その場合は3528より5050を使うことが多いとは思いますが、狭い場所では3528のほうが有利ですね。
そうなんですか？
LEDテープライトの幅が細いんですよ。5050だと10ミリ幅ですが、3528だと8ミリ幅になるので。
あ！
チップLEDが小型になる分、幅を抑えられるんだ。
だから、「狭い場所でできるだけ明るさがほしい」、というようなケースでは、3528タイプで、LED搭載数の多いタイプが向いているのです。

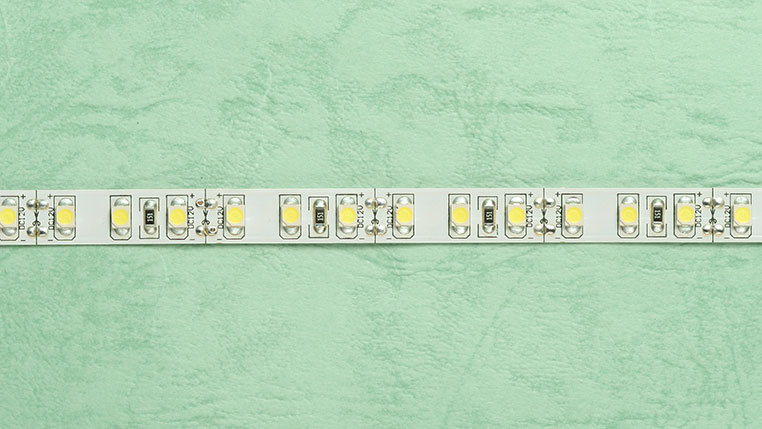

3528テープLED 120LED/m

エルパラで販売している「3528テープLED 120LED/m 非防水」 ※防滴タイプも選べるが、防水タイプはなし。

なんだか、5050系のLEDテープライトよりLEDの数が多い気が……
そうですね。3528系は多いものになると1メーターあたり120個、つまり5メーターで600LEDも搭載しているので多いですね。
どおりで。
ビッシリなわけだ。
これも、チップLED1個あたりの消費電力が小さいからこそできることです。
消費電力と発熱が小さい利点を生かして、数多く積んでいるんですね。
それによってLEDチップの間隔が狭くなるので、均一に光らせることができます。
あの〜、3528は5050より暗いって言いますけど、数を倍に増やしたらけっきょく同じ明るさにならないんですかね？
そこまでは、いっていない。5050は1個が3チップなので、明るさ重視ならやはり5050タイプがおすすめです。

直角や鋭角に曲がるLEDテープライトもある

同じ3528タイプの中でも、ちょっと特殊なのが曲がるLEDテープライトです。

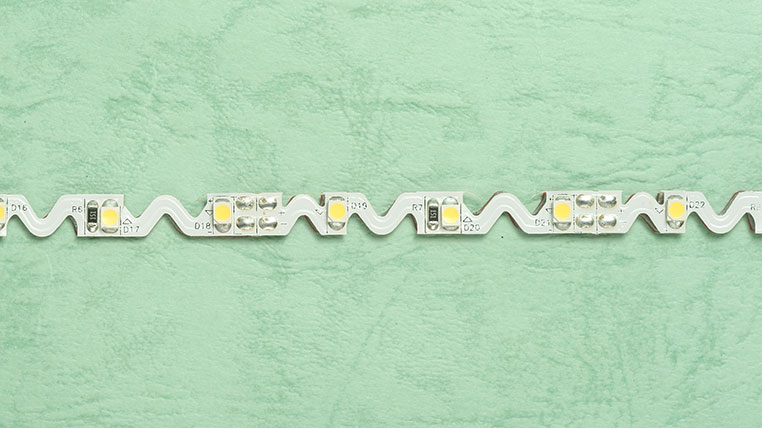

曲がる3528テープLED 60LED/m

エルパラの「3528まがピタテープLED 6000K」。ケルビン数の異なるタイプはあるが、基本的に白〜電球色系のみ。

S字を描いている基板に3528チップが積んであって、曲げることができるんです。
LEDテープライトが曲がるのは、フツウの話では？
いやいや。
こう曲がる（↓）のは、フツウですが……

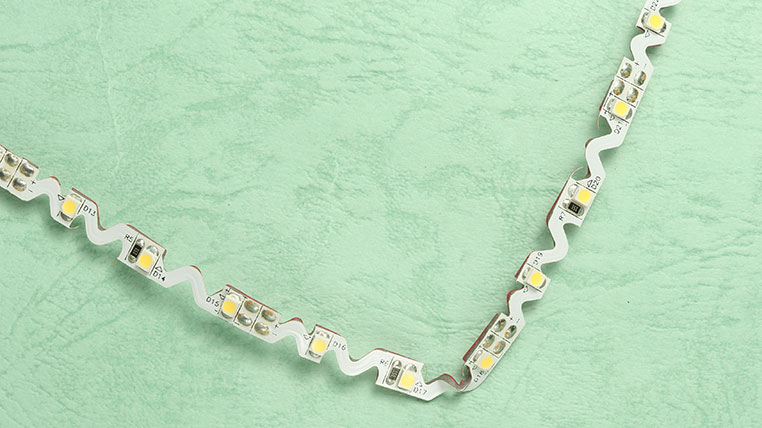

ここで紹介するタイプは、こう曲がる（↓）！

あー、なるほど！
直角以上の、V字にも曲がります。
部分的に基板が細くなっている。だからできるんだ。
そうなんです。ただ、細いので、放熱性では不利になって寿命が短くなる。だからエルパラでは3528タイプしか扱ってないんです。
こういうのも、発熱の少ない3528のメリットを生かしていると言えますね。

サムスン製チップ5630タイプも高性能

次は、サムスン製5630チップLEDを搭載しているタイプです。

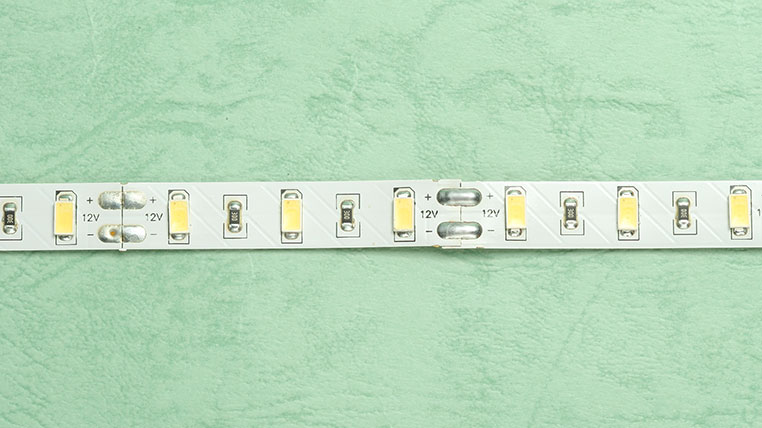

5630テープLED 60LED/m

エルパラで販売している「高演色5630テープLED 60LED/m非防水」ケルビン数のラインナップが豊富。

これは……粒が大きめのチップLEDですね。
5630はワンチップなんですが、5050と同等レベル……か、少し上回るぐらいの明るさを持っているんです。
なんと！
有名なのは5050のほうですけれど、明るさはほぼ同等だし、チップLED自体の信頼性も高いのが5630なんです。
そうなのかー。
ただ、いろいろな色が揃っているのは5050のほう。一方5630は店舗照明に向いている高演色タイプのLEDテープライトなので、白や電球色のケルビン数のラインナップは豊富に揃っていますよ。
聞いていると、車用とか家庭用というよりは、プロユースなLEDテープライトという感じがしますね。
ですね。店舗用として、商品をキレイに見せたりするのにおすすめです。価格も5050とそんなに変わりません。
