カンタン接続分岐コネクターの使い方

「カンタン接続分岐コネクター」は名前の通り、配線の接続や分岐が、実に簡単にできるコネクター。配線の太さ（スケア）の対応範囲が広いのもメリットだ。初心者にオススメなのはもちろん、電装DIYをやり慣れている人も、一度は使ってみたくなる。

•

  電装DIYをやる人が知っておくと便利なコネクターがあるので、紹介したいと思います。

  ●レポーター：イルミちゃん

•

  その名も、カンタン接続分岐コネクターです。

  ●アドバイザー：エーモン 中塚研究員

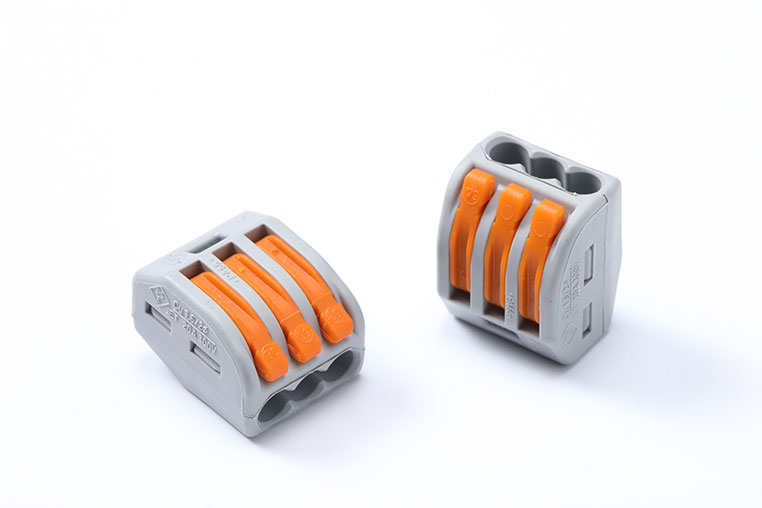

エーモンの カンタン接続分岐コネクター（2826）

•

  中塚研究員、カンタン接続分岐コネクターの特長は？

•

  カンタンに分岐や接続ができます。

•

  ……でしょうね。
  そのネーミングで難しかったらビックリするわ。

•

  いや、でも、想像以上にカンタンですよ。

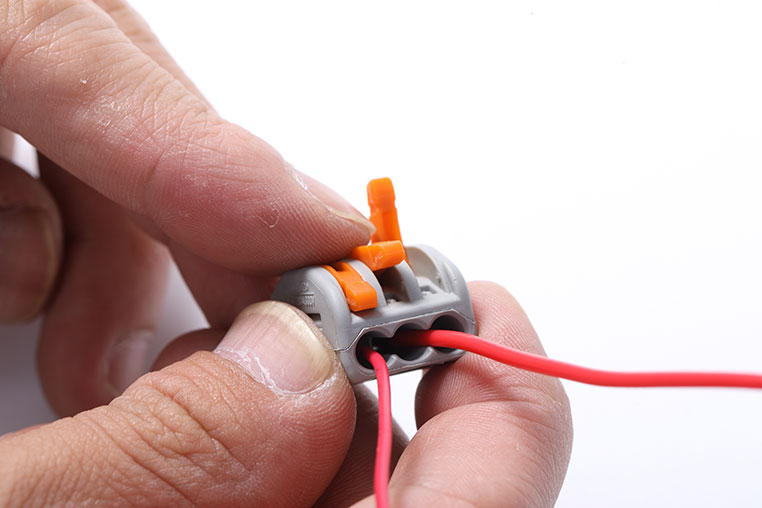

配線を穴の奥まで差し込んで…



レバーをパチンと下げるだけ


•

  ポイントは、配線の被覆は剥いた状態にしておくこと。被覆を剥く長さも、ガイドが付いている（※凹みがある）ので、それが目安になります。

•

  これ、穴が3つありますが……どこに入れてもいいの？

•

  そうです。2つの穴しか使わなければ「接続」ですし、3本入れれば「分岐」になりますよ。

•

  そういうことか〜。分岐で使う場合でも、元線をどこに入れても良いのでしょうか？

•

  どこでもいいです。

•

  カンタン接続分岐コネクターの大きなメリットとして、配線の太さに関して融通が効くんです。

•

  と言うと？

•

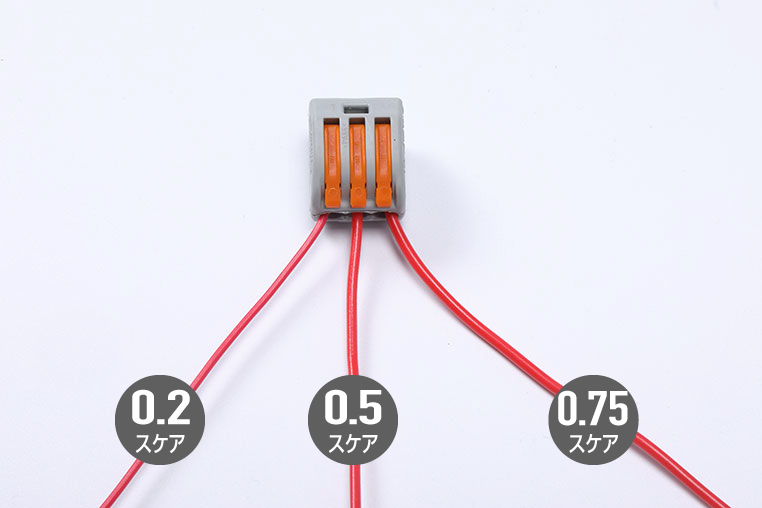

  細線から、けっこうな太線まで使えます。だから「配線の太さを途中で変換したい」なんて時にも重宝しますよ。

•

  なるほどね。

•

  まず、細線については0.08スケアから使えます。

•

  0.1スケア以下ってこと？

•

  そうですね。
  超細線ですね。

•

  エーモンにそんな細い線ありましたっけ？



※スケアの知識は、「配線コードの太さ（スケア）の選び方」参照。

•

  いや。エーモンには、そんなに細い配線はないんですけども。

•

  で、太いほうは？

•

  最大2スケア線まで入ります。

•

  へー！ ということは、車の電装で使われる一般的な配線コードの太さなら、どれでも使えるようなものですね。


•

  そうなんです。だから結果的に、あまり太さを気にせずに使えるわけです。

•

  その意味でもカンタンということですね〜。
