ドアデッドニングで配線の通っているサービスホールを上手に塞ぐコツ

• ←
• 7
• 8
• 9

ドアのデッドニング方法をプロに教わる連載。デッドニングをやっていて困るのは、配線が通っているサービスホールの塞ぎ方。制振材をそのままペタリと貼れない部分は、どうすればいいのか。できるだけ隙間なく制振材を貼るコツを学ぶ。

•

  「ドア内側の鉄板（インナーパネル）のデッドニング方法」の続き。

  ●レポーター：イルミちゃん

•

  単純に鉄板に穴が開いているだけのサービスホールであれば、前回の要領で塞いでいけます。

  ●アドバイザー：カーデン 佐伯研究員

•

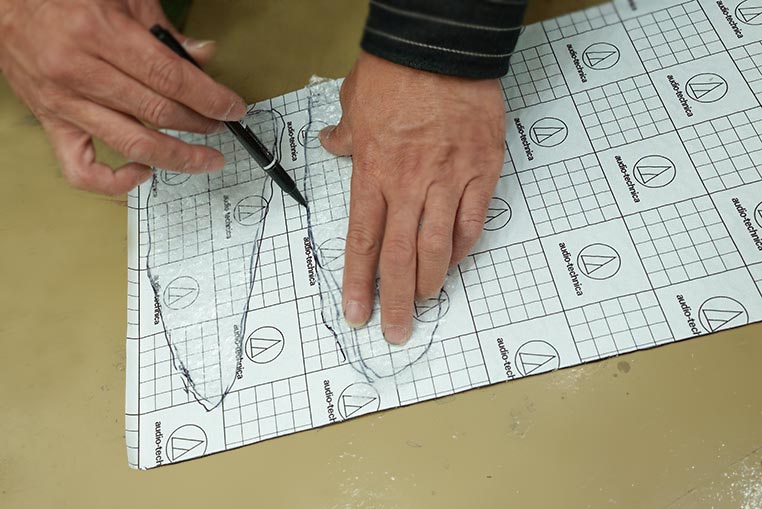

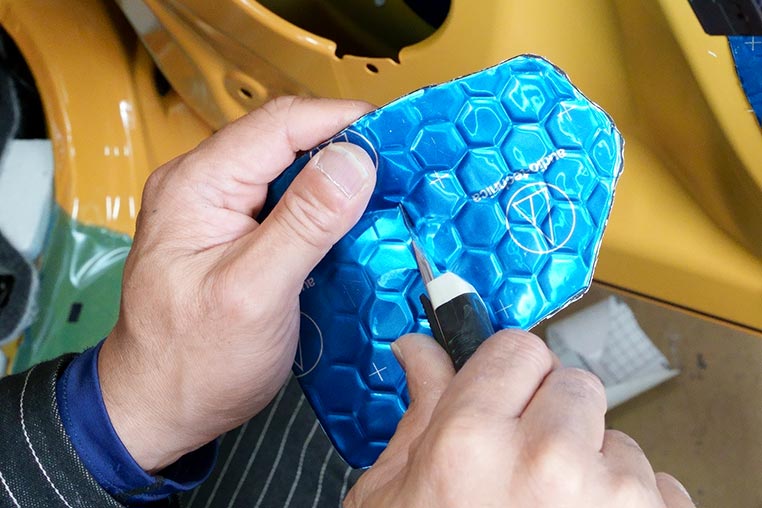

  制振材を型取りしたプチプチ（表裏注意！）をあてて切り出して……


•

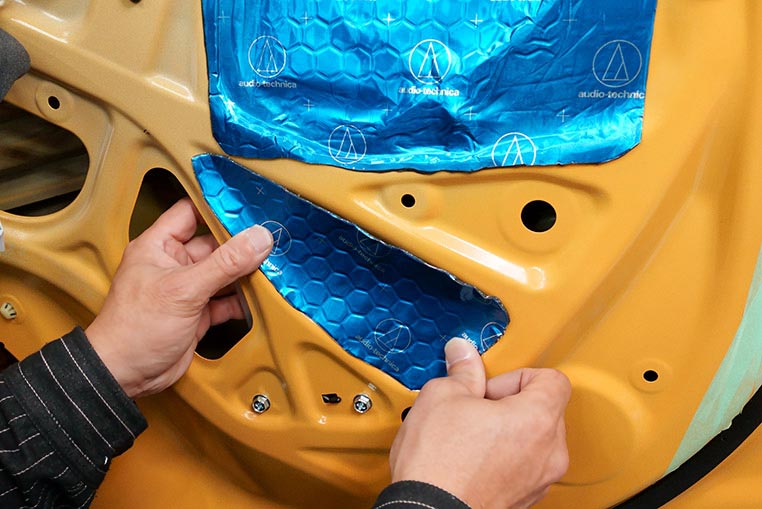

  ペタリと貼って……


•

  ローラーでグリグリ圧着していく。


•

  これだけだったら、カンタンなんですが……

•

  型取りした制振材をペタリと貼るだけでは、塞げないサービスホールも登場してきます。

•

  例えばこういう場面。


•

  サービスホールの奥側から、室内側に配線が出てくる箇所もたくさんあります。

•

  どうするのコレ？

•

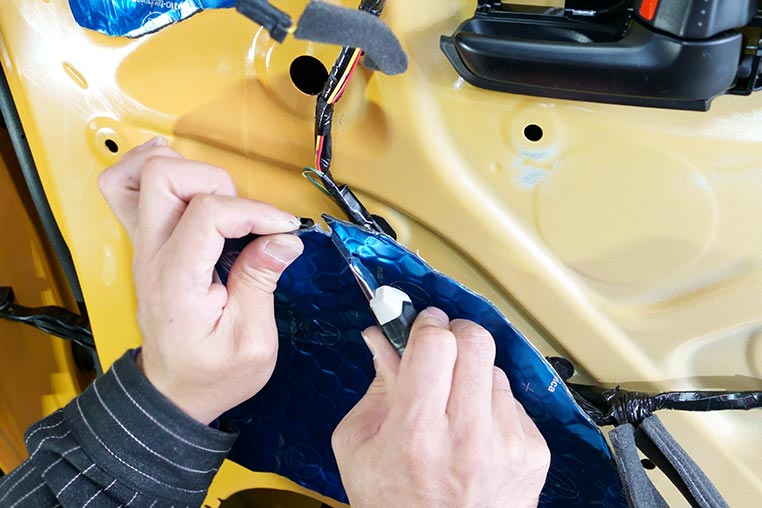

  配線が通っている箇所は、制振材にカッターで切れ込みを入れます（↓）


•

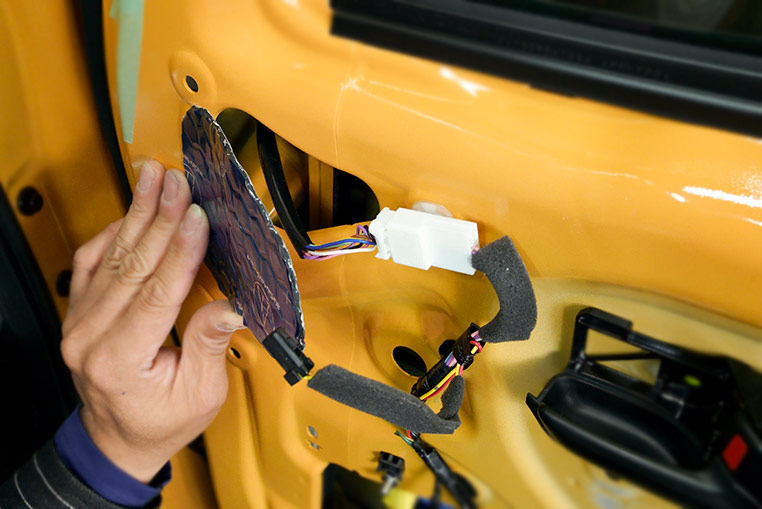

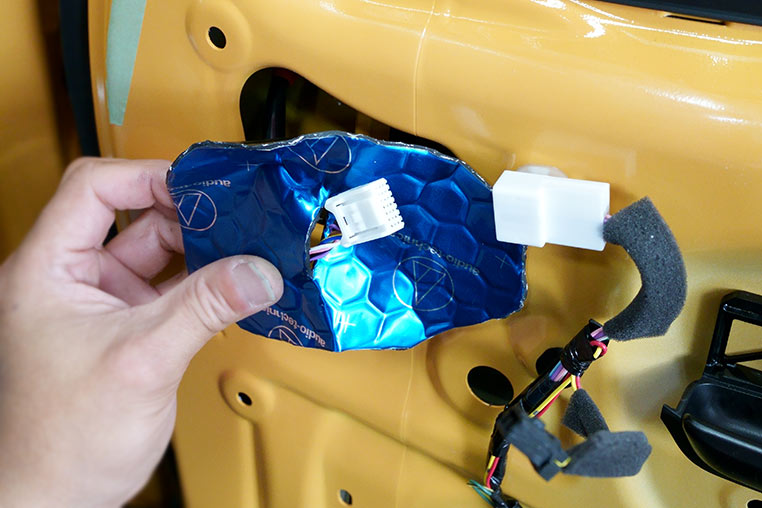

  そして、いったん配線のカプラーを抜いて、制振材の切れ込みに配線を通します。


•

  おお。
  なるほど。

•

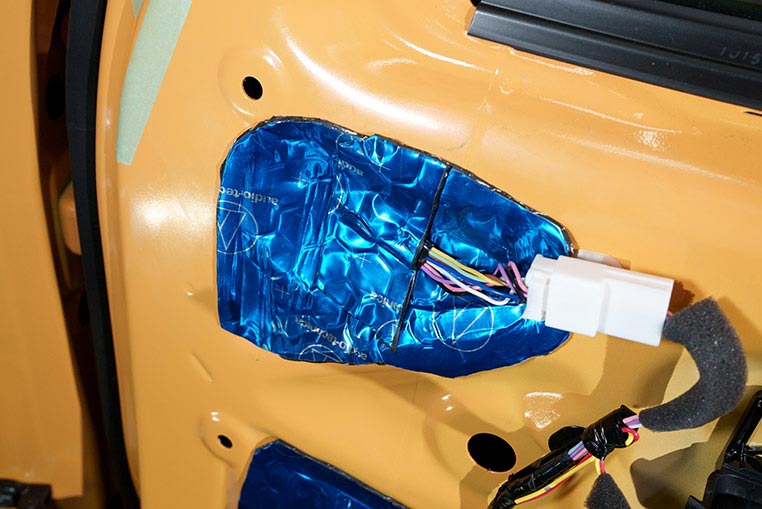

  そしてカプラーをつなぎ直し、制振材でサービスホールを塞ぎます。


•

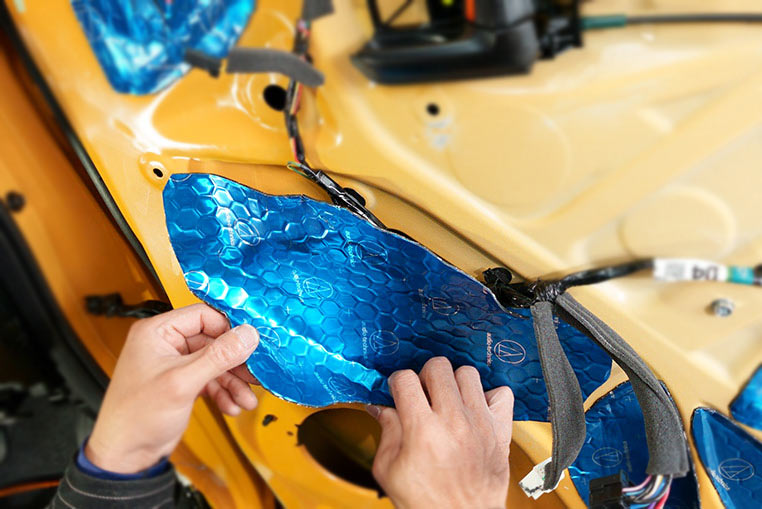

  先に配線を貫通させた制振材で、サービスホールを塞ぐんですね～。

•

  ただ、配線通しのために切れ込みを入れた箇所は、そのままだと隙間が大きく空いてしまいます。

•

  …ふむ。

•

  これについては、後で処置方法を解説します。ひとまず次のサービスホールへ進みます。

•

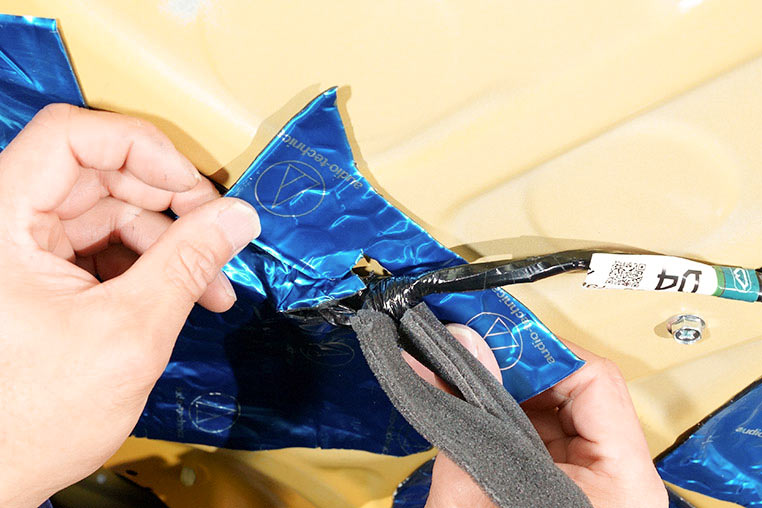

  サービスホールのフチに近いところから配線が出ている場合は、配線に合わせるようにして、制振材の端に切れ込みを入れます。


•

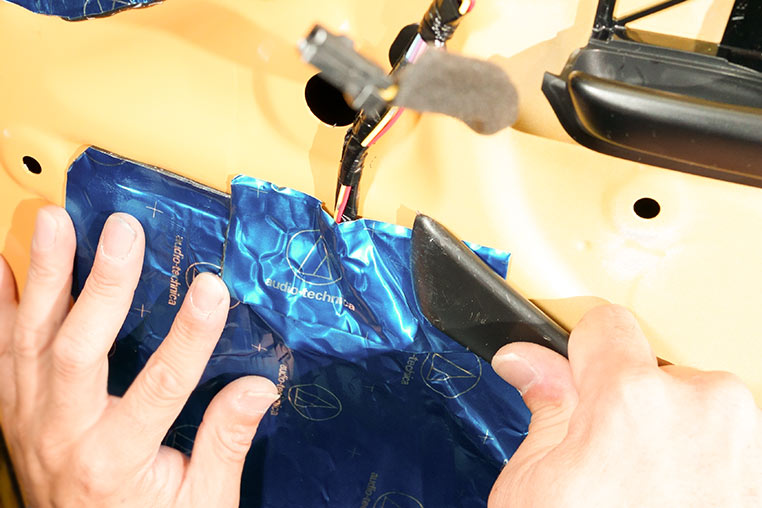

  そして切れ込みから配線を表側に出しながら、サービスホールを塞ぎます。


•

  塞がった！

•

  ただし、この場合も、追加の処置が必要になります。

•

  このままだと何が問題？

•

  サービスホールを塞ぐことが目的なのに、どうしても制振材に穴が開いてしまうので。

•

  あー。

•

  最初に言った通り、ドア鉄板のサービスホールを塞ぐ目的のひとつには、ドアをスピーカーボックス化する、という狙いもあります。

•

  スピーカーボックスに穴が開いてしまったってことか。

•

  そうなんです。ということで、切って配線を通したあとで、隙間をできるだけなくす処置をします。

•

  こういう場面で便利なのが、余った制振材の切れ端です。

•

  なるほど。
  端材はたくさん出ていますね。

•

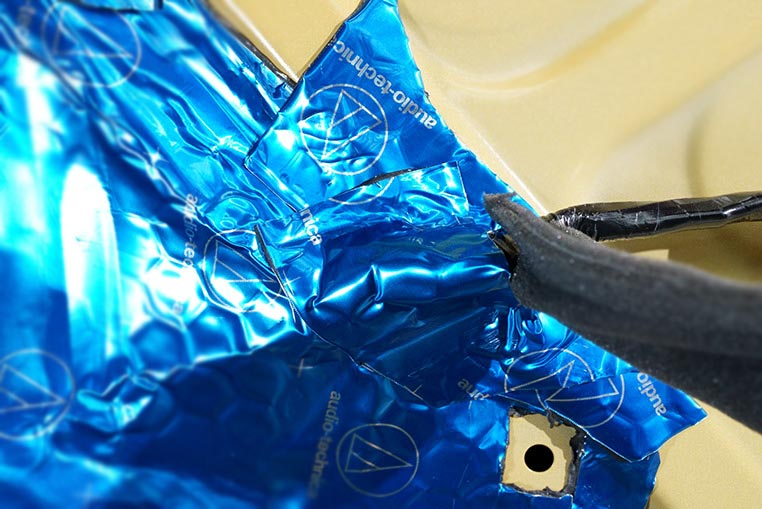

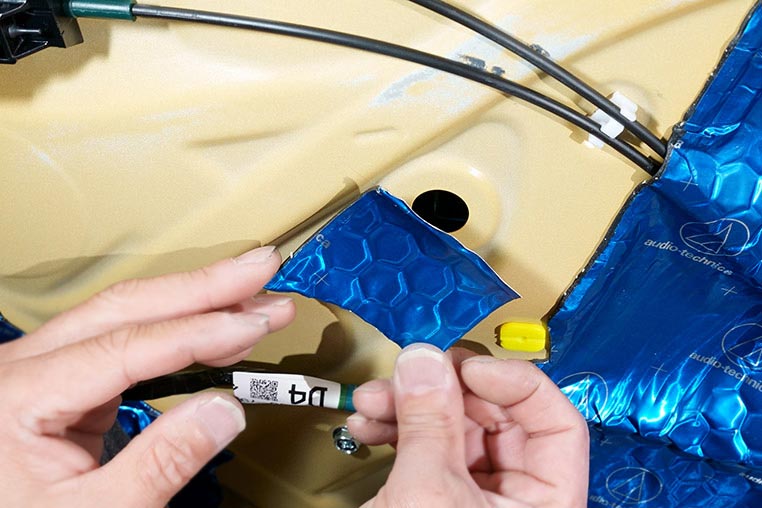

  小さくカットした制振材で、配線を通した穴を塞ぎます。


•

  端材の有効利用。


•

  切れ込みを入れて配線を通した箇所も、同様のやり方でフタをします。


•

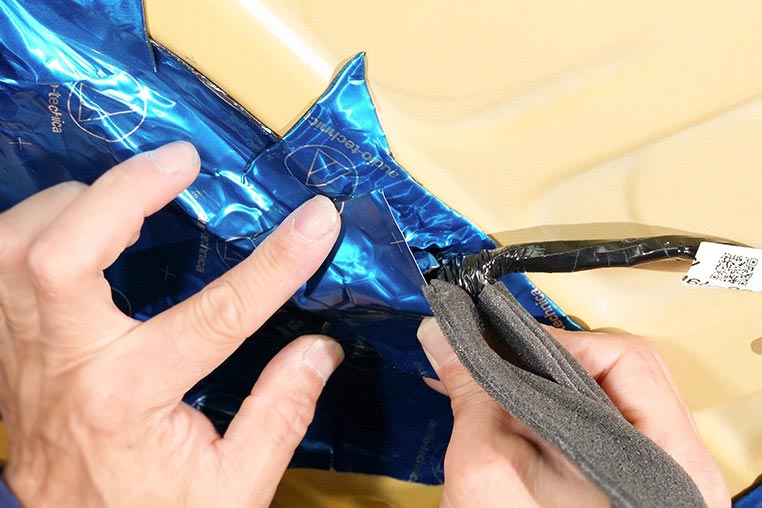

  そして配線に沿って圧着させることで、できるだけ隙間をなくします。

•

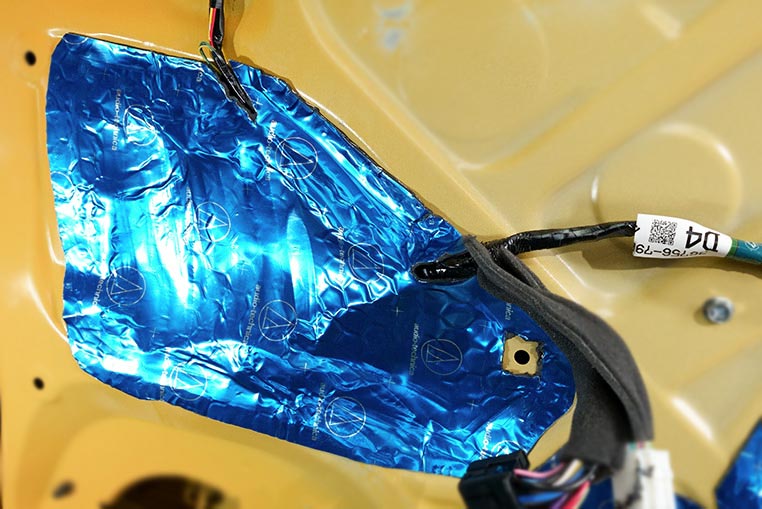

  配線のカタチが浮き出る位まで圧着させました。

•

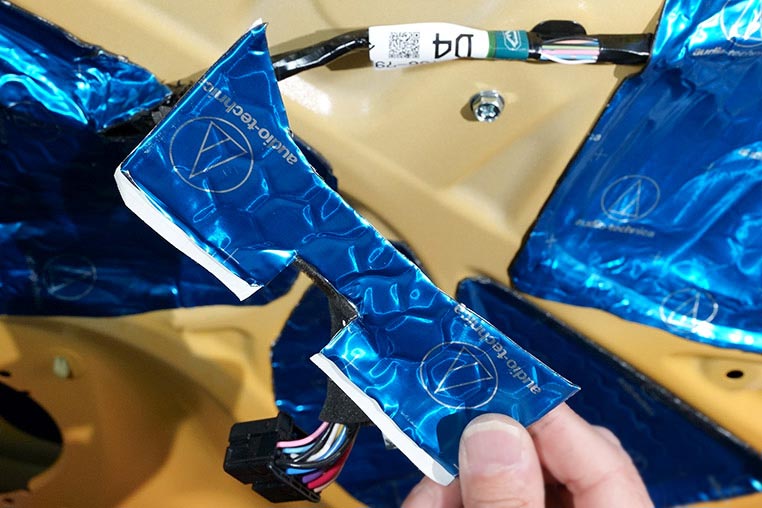

  もっと太いハーネスが通っている、隙間が大きい箇所は、まずこのようなカタチに制振材を切り出します。


•

  配線用のトンネルを開けたんだ。

•

  これを、サービスホールに貼った制振材とは反対方向から、配線根元に合わせていきます。


•

  さらに反対側からも、小さく切った制振材を貼り合わせました。


•

  配線の根元を包むように、制振材を貼っています。


•

  うーむ、こうやって配線穴の隙間を埋めていくのか。

•

  ちなみに、型取りするまでもないような小さな穴も、カットした制振材で塞ぎます。


•

  なお注意点としては、内張りピンの穴などは埋めてはいけません。

•

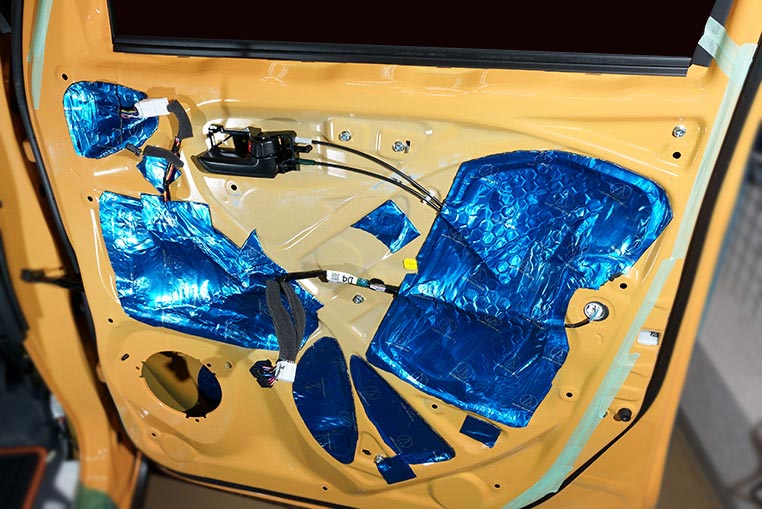

  サービスホールが全部埋まりました～！


•

  ただ、僕の場合は、もう少し＋αの処置をしたいところですね

•

  ここまでキッチリ塞いだのに、まだなにかやるんだ？

•

  ハイ。次回はドアデッドニングの仕上げ編です。
