ウーファー導入ガイド

---

ディスプレイオーディオの純正配線を切らずにサブウーファーを取り付ける方法

ディスプレイオーディオにも、サブウーファーを付けることはできる。ここではディスプレイオーディオの純正配線を切って傷つけることなく、スピーカー信号を取り出す方法を解説する。

•

  今日の話題は、サブウーファー（チューンナップウーファー）の取り付け方法についてです。

  ●レポーター：イルミちゃん

•

  といっても、DIYラボでは以前にサブウーファーの取り付け方法を解説しておりますので……

  ●アドバイザー：カーデン 佐伯研究員



✔「サブウーファー取り付け方法①╱まずは車内の設置場所を決める」参照。

>>>リンク先で詳しく読む。

•

  基本的なことはそちらを見て頂くとして、その補足情報。最近多い、トヨタ車のディスプレイオーディオにサブウーファーを取り付ける方法です。

•

  トヨタの新型車はディスプレイオーディオ装着車が圧倒的に多いですからね～。

•

  そうですね。そしてサブウーファーを取り付けるときの配線作業も、ディーラーオプションナビとは少し違う点が出てきます。

•

  ディスプレイオーディオでも、サブウーファー（チューンナップウーファーなど）を取り付けることができるんですよね？

•

  もちろんできます。スピーカー線を取り出してチューンナップウーファーにつなぐ、という点では今までのナビやデッキとまったく同じです。

•

  ふむ。

•

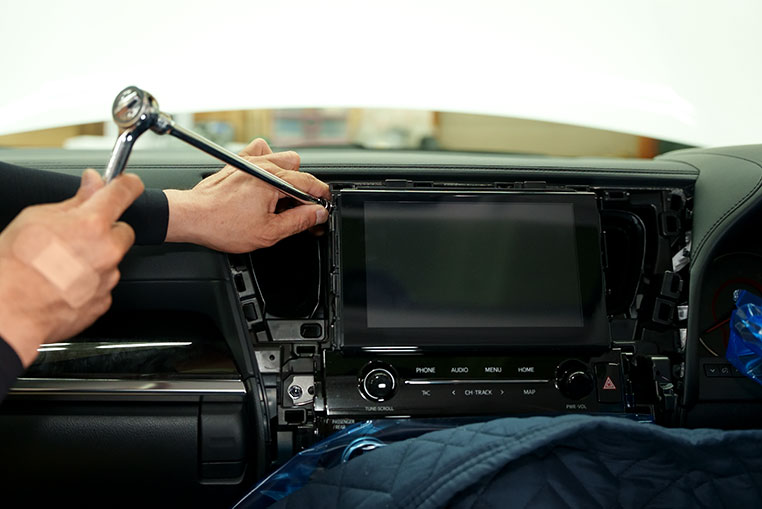

  スピーカー信号をナビ裏で取るのも今までと同じですので、まずはディスプレイオーディオのモニターを取り外します。



ディスプレイオーディオを外すときのパネルの外し方などは車種によるので、ここでは省略する。

---

※「ディスプレイオーディオの取り外し方法」などを参照。

•

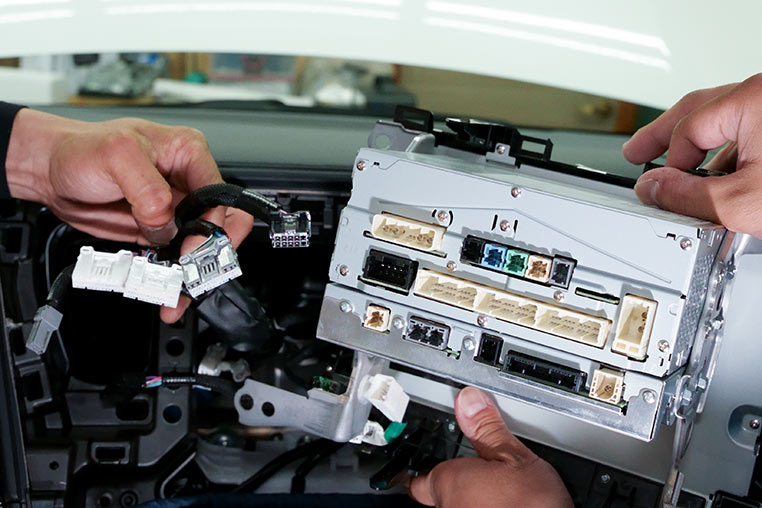

  ディスプレイオーディオを外すと、裏につながっていたコネクター（カプラー）が、たくさんあります。


•

  どのコネクターに、スピーカー線が通っているのでしょうか？

•

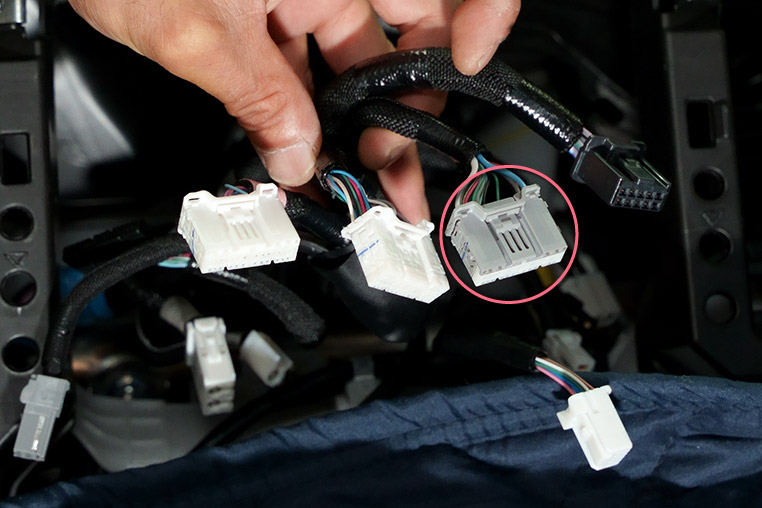

  ディスプレイオーディオの場合、基本的にこの黒いコネクターが、スピーカー線が通っているコネクターです。


•

  ほう。

•

  ちなみに、このグレーのコネクターが、電源線周りの配線が通っているコネクターです。


•

  なるほど、なるほど。

•

  で、フロントスピーカー線（あるいはリアスピーカー線）に対して、チューンナップウーファーの配線をつなぎますが……

ウーファーの配線



チューンナップウーファー側の配線（例）。純正スピーカー線をカットして割り込ませることができるよう、ギボシ端子が付いている。

•

  通常のやり方だと純正のスピーカー線をいったん切断して、ギボシ端子を付けた上で、上記のようなサブウーファー側のハーネスを割り込ませるカタチになります。

•

  純正配線を切らないといけないのか。

•

  そうですね。でも、純正配線を切りたくないな～という人も多いと思うんですよ。

•

  ディスプレイオーディオ付き車なら、まだ新車でしょうし、なおさらですねぇ。

•

  この場面、純正配線を切りたくない、という人はビートソニックのBH10を使いましょう。



詳細はAmazonのビートソニック BH10

•

  そうか。そういえばそんな便利アイテムが登場したんだった。

  ※ 「ディスプレイオーディオに配線無加工でサブウーファーやツイーターを追加できる」参照。

•

  それではBH10のつなぎ方について。

•

  BH10を割り込ませるのは、ディスプレイオーディオのココにつながっていたコネクターです。


•

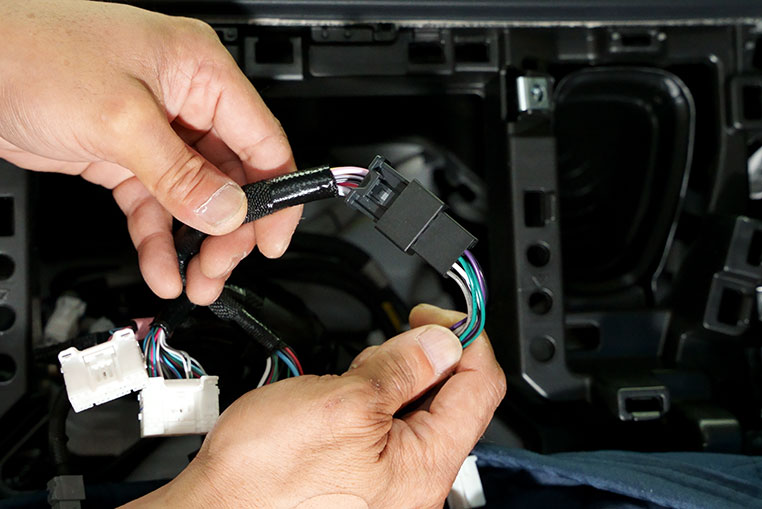

  まず、車両側の黒いコネクターにBH10をつなぎます。


•

  BH10のコネクターはオスメスに分かれているので、合うほうをつなぎます。


•

  そして、BH10の反対側のコネクターを、ディスプレイオーディオの背面から見て一番左の黒いコネクターにつなぎます。


•

  カプラーオンでBH10の割り込みが完了！

•

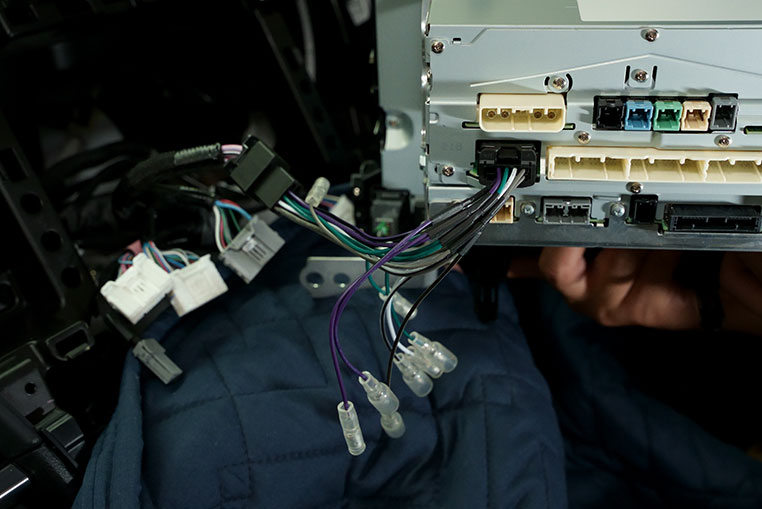

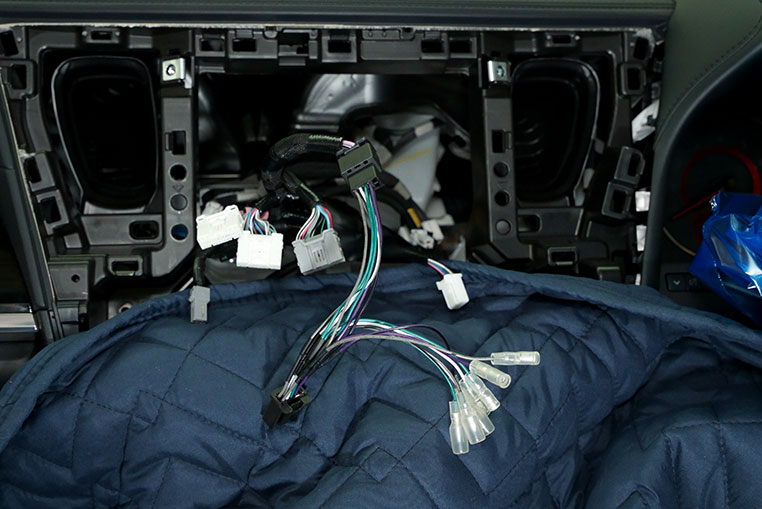

  BH10から出ているギボシ付きの配線（合計8本）が、フロント＆リアスピーカー線ということになります。


•

  これの何色の配線に、サブウーファー（チューンナップウーファー）の配線をつなぐの？

•

  ここで「フロントスピーカー線につなぐのか」または「リアスピーカー線につなぐのか」を選択する。ここは考え方によって変わるところなので、次回詳しく解説します。
