抵抗を直列に接続するとなにが起こるのか？

抵抗を直列に接続して使う手がある。覚えておくといつか使えそうな便利なテクニックなので、ぜひ勉強しておこう。理屈の説明だけでなく、後半では実際に抵抗を直列に接続して、抵抗値を測ってみた。

•

  「抵抗の容量（ワット数）の選び方。抵抗計算のおさらいを兼ねて」の続き。

  ●レポーター：イルミちゃん

•

  ここからは、抵抗の直列接続や並列接続の解説をします。

  ●アドバイザー：エルパラ 平川研究員

•

  以前に、整流ダイオードの直列と並列の違いについては解説したことがありますが……



✔「整流ダイオードを直列接続する意味は…？」参照。

>>>リンク先で詳しく読む。

•

  抵抗も、直列とか並列につなぐことってあるんだ。

•

  ありますよ。おさらいですが、直列と並列のつなぎ方の違いはこういうことですね（↓）


•

  むーん。こんなヘンな抵抗のつなぎ方があったとは。

•

  その目的はいくつかあって、狙いは人によるでしょうけど、理由として一番多いのは合成抵抗かと思われます。

•

  ゴウセイ・テイコウ？

•

  抵抗を直列や並列に接続することで、抵抗値をかえて使うことです。

•

  ほほう。抵抗のつなぎ方で抵抗値を変えられるんだ。

•

  抵抗を直列接続する場合は、単純に足し算でOKです。

•

  と言うと？

•

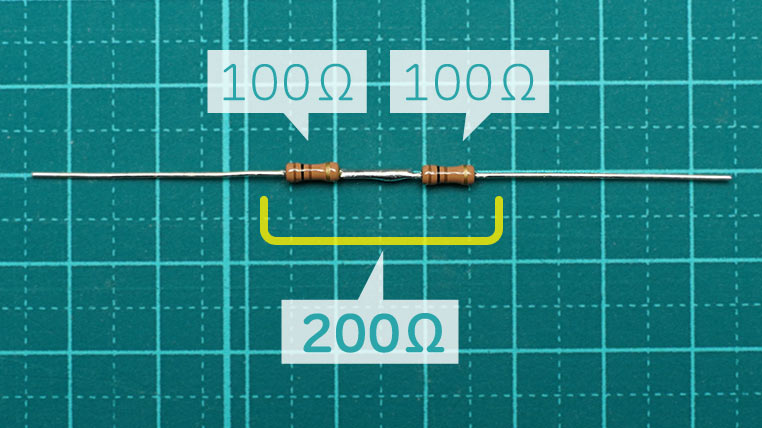

  例えば、100Ωの抵抗をふたつ直列接続したら、200Ωになるってことです。


•

  そうなんだぁ～。……でも理屈はそうでも、ホントにそんな上手くいくもんですかねぇ？

•

  実際に測ってみましょうか。

•

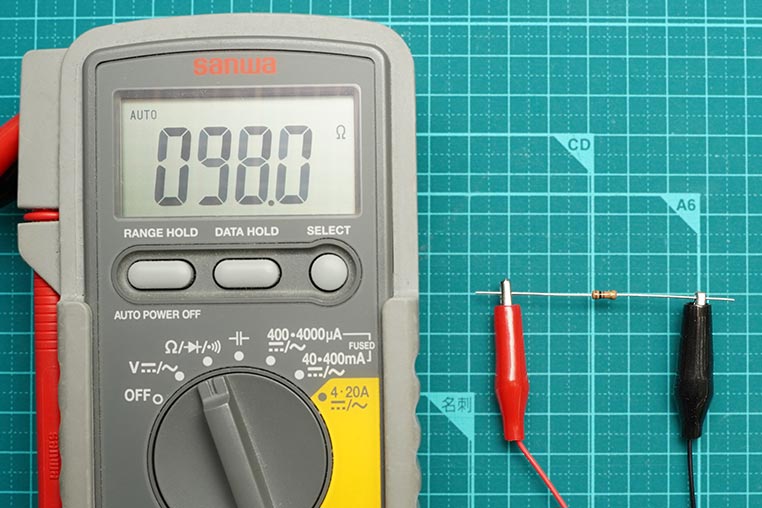

  まず100Ωの抵抗を1本用意して、テスターでその抵抗値を確認してみます。


•

  98Ω…？

•

  抵抗にも誤差（個体差）はあるので、これは100Ωの抵抗です。

•

  なるほど、なるほど。
  確かにほぼ100Ωだ。

•

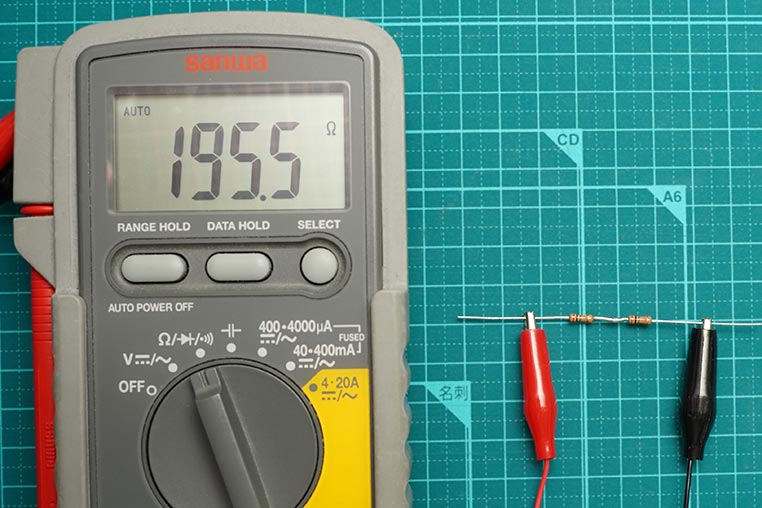

  で、同じ100Ωの抵抗をもう1本用意して、直列に接続すると……


•

  195.5Ω…！ ホントに2倍の200Ω近くになりました～。

•

  手元に100Ωしかない状況で、200Ωの抵抗が欲しかったら、100Ωを2個直列接続すればいいのです。

•

  200Ωを買わなくて済む！

•

  そういうことですね。この場合は200Ωが合成抵抗値、になります。

•

  なるほど、なるほど。

•

  100Ωと200Ωを直列接続すれば、合算して300Ωになります。

•

  え～っと、100Ωを3本直列に接続して300Ωにするのもアリでしょうか？

•

  問題ありません。
  場所は必要になりますけど。

•

  これは覚えておくと便利なテクニックだ。

•

  ただし、容量（抵抗のワット数）は、直列接続しても変化はありません。

•

  抵抗の容量……っていうのは、前回勉強したやつ。

•

  ちなみに今回は容量的には1/4W抵抗を使って説明していますが……1本でも2本でも、容量的には1/4W抵抗のままということです。

•

  あくまでも抵抗値が加算されているだけなのね。

•

  そういうことです。しかし、抵抗を並列に接続すると事情が変わってきます。

•

  直列はシンプルでわかりやすかったけど、並列ではどんな違いがあるのかな？
