プロに教わるデッドニング講習

---

ドア内張りデッドニング（ビビリ対策）方法

• 1
• 2
• 3

ドアの内張りのビビリ（振動）音を防ぐデッドニング方法・実践編。「凹凸が多い」「狭いゾーンも多い」ドア内張りの制振材の貼り方は、どうすればよいのか。どの車種でも参考になるドア内張りデッドニングのコツとは？

•

  「〈ドア内張りビビリ対策〉としてのデッドニングもある」の続き。

  ●レポーター：イルミちゃん

•

  今回から制振材を貼っていきますがドアの内張りは、意外と凹凸が激しいです。

  ●アドバイザー：カーデン 佐伯研究員

•

  あー。シート状の制振材をそのままペタっと貼るわけにはいかなそう。


•

  なので、ドア鉄板のとき以上に、制振材を細かく切り分けながら貼っていきます。


•

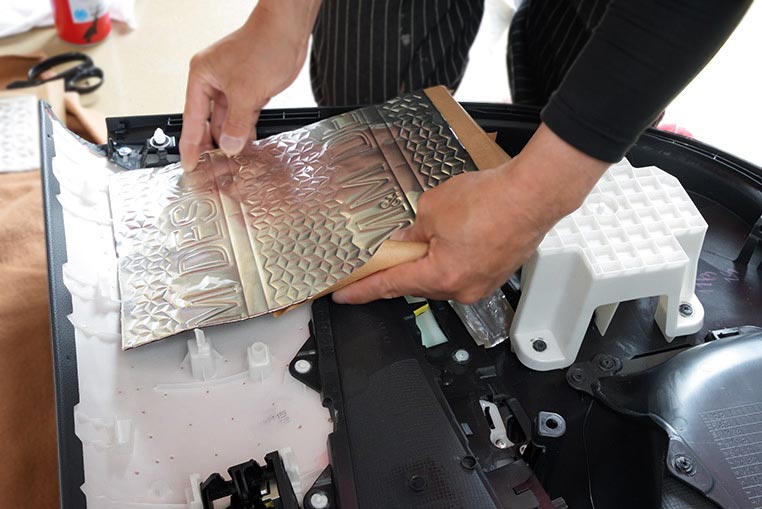

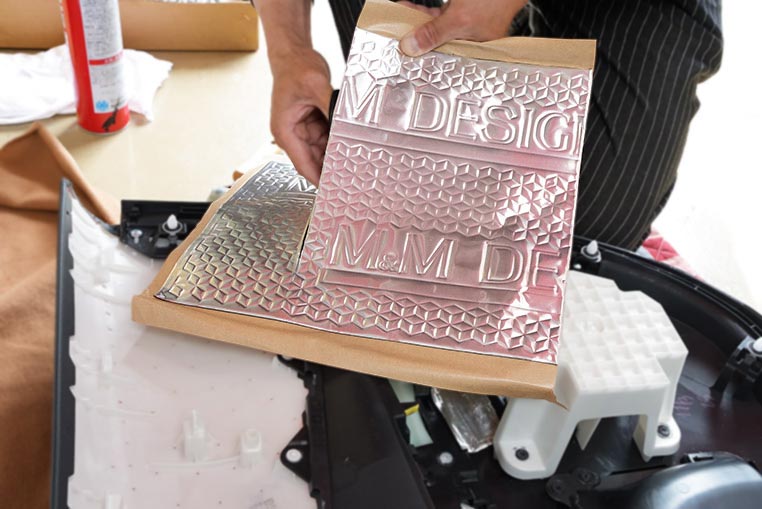

  まずはこのへんに貼ろうかな。


•

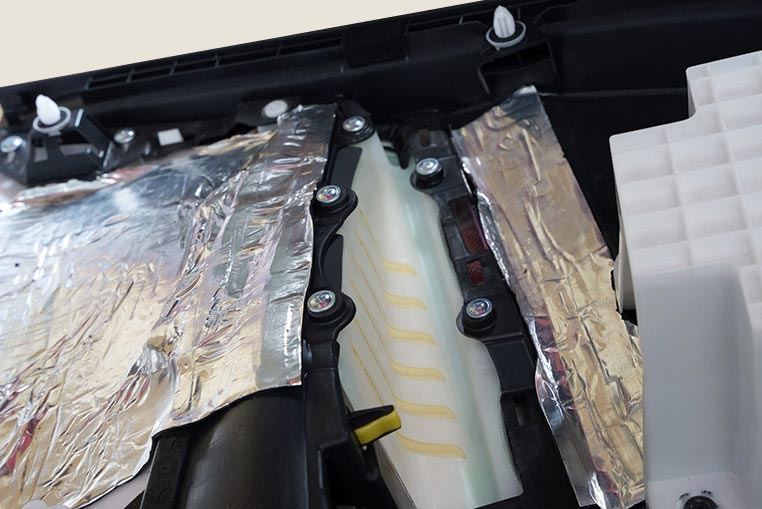

  今回のカローラスポーツだと白い部分と黒い部分で貼り合わせてありますが、どっち側にも貼るのでしょうか？

•

  どっち側にも貼りますし、こういう内張りの貼り合わせ部分には、両方にまたぐように貼りたいところですね。

•

  なるほど。

•

  内張り固定用のピンのところは切り込みを入れつつ、このように貼っていきます。

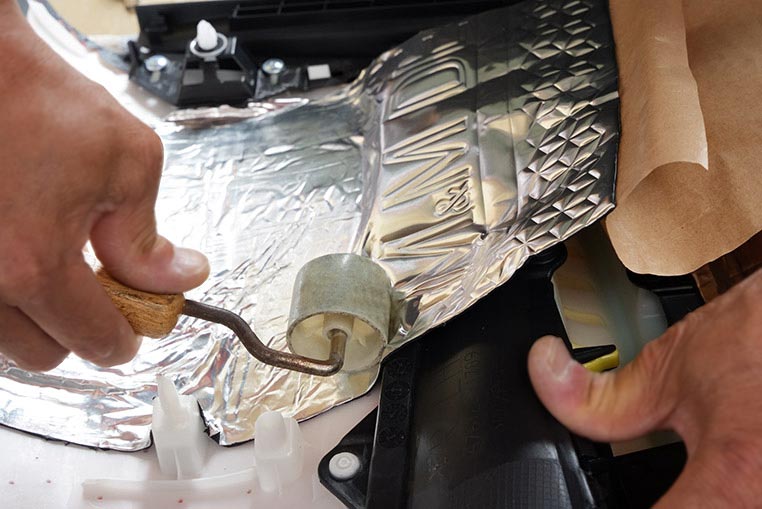

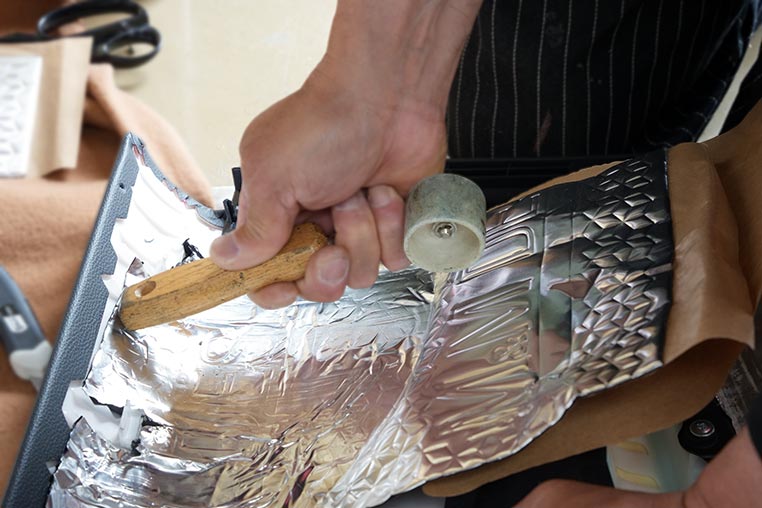

ローラーでグリグリ

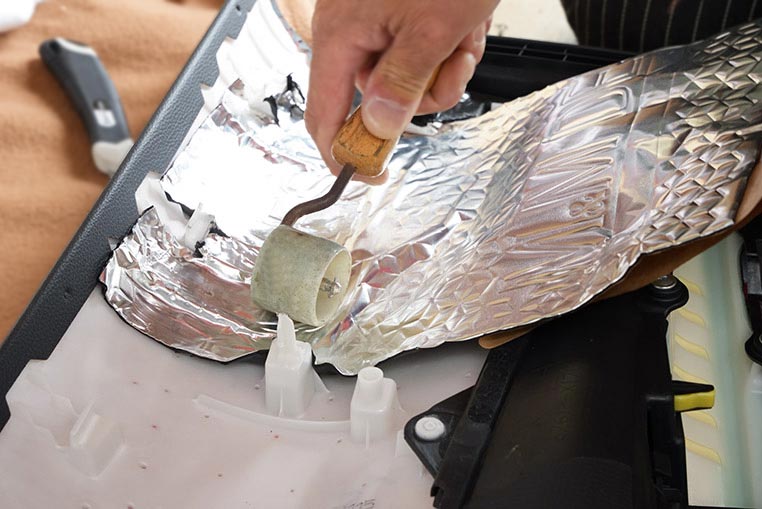

ローラーの柄でグリグリ


•

  貼り合わせてある箇所はビビリ音やカタカタ音が出やすいので、制振材を貼ることで一体化させるイメージです。

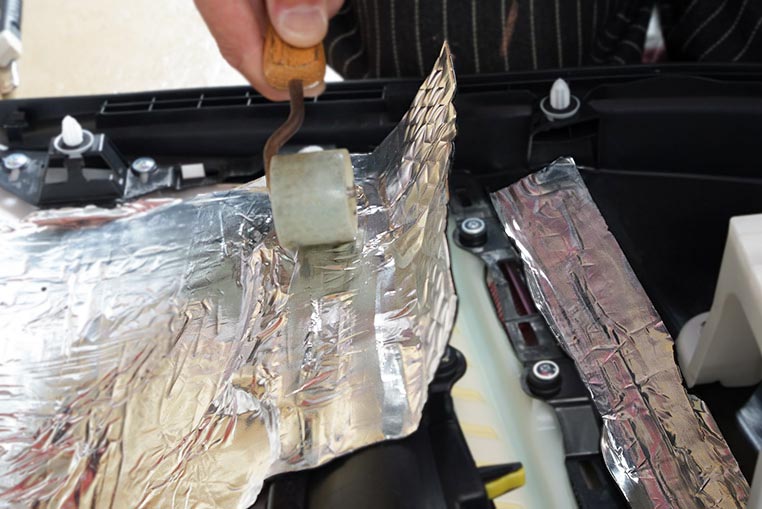

段差もグリグリ


•

  下の形状が浮かびあがる位、圧着させています。


•

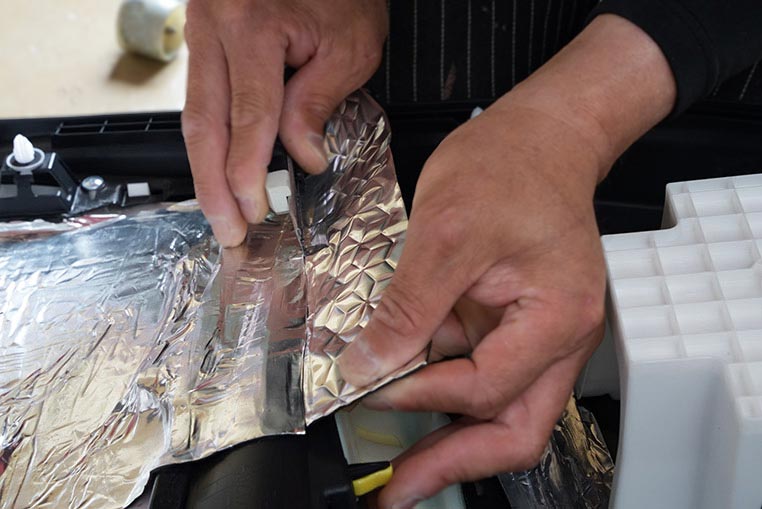

  ハミ出た分はカットして……


•

  別の細い場所などに貼ればいいですね。


•

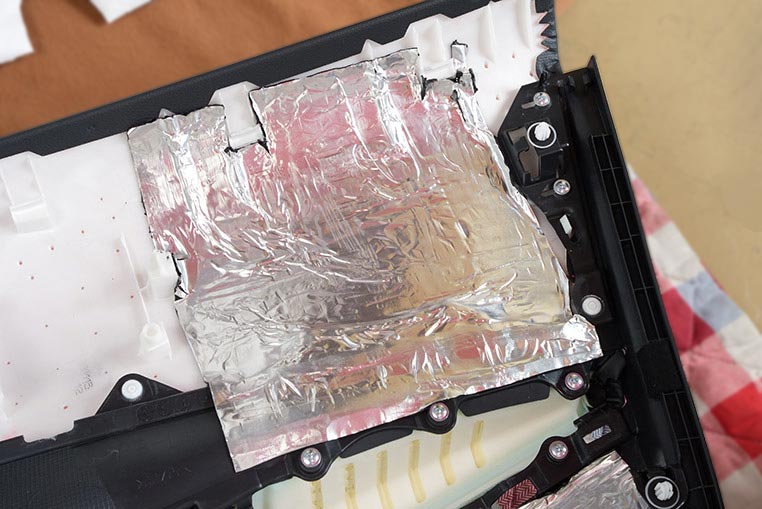

  貼り合わせの内張りが、頑丈になっていくカンジがする。


•

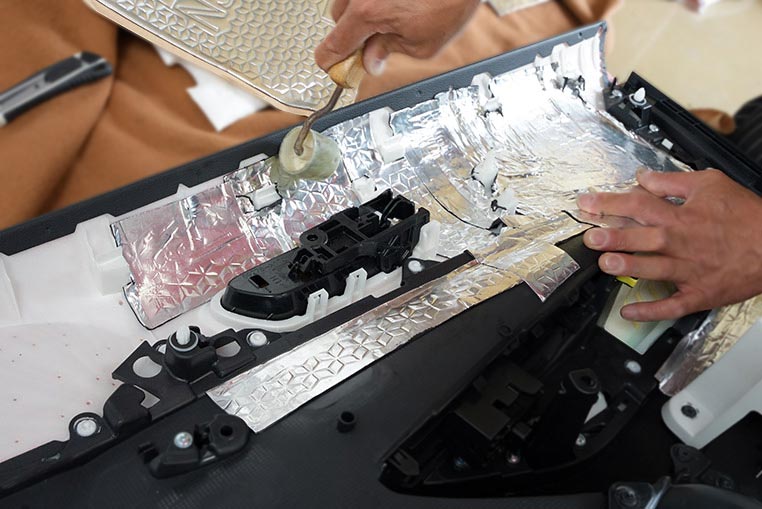

  完全に真っ平らなところはほぼ無いので、ローラーやヘラを使って、しっかり内張りの形状に追従させましょう。

•

  ドア鉄板をデッドニングするときは、内張りピンがささる穴を塞がないように注意しましょう、と言いましたが今回も同じです。

•

  内張り側にはピンが付いているから……

•

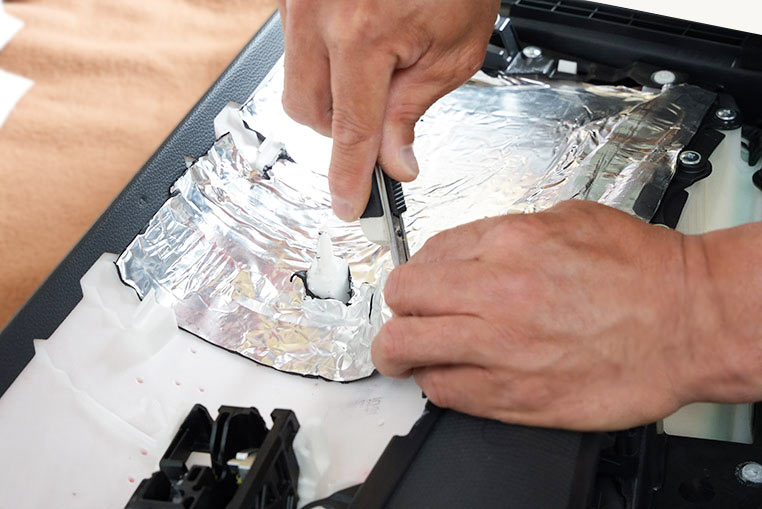

  ピン位置にかかる部分は、制振材をくり抜きながら貼っていきます。


•

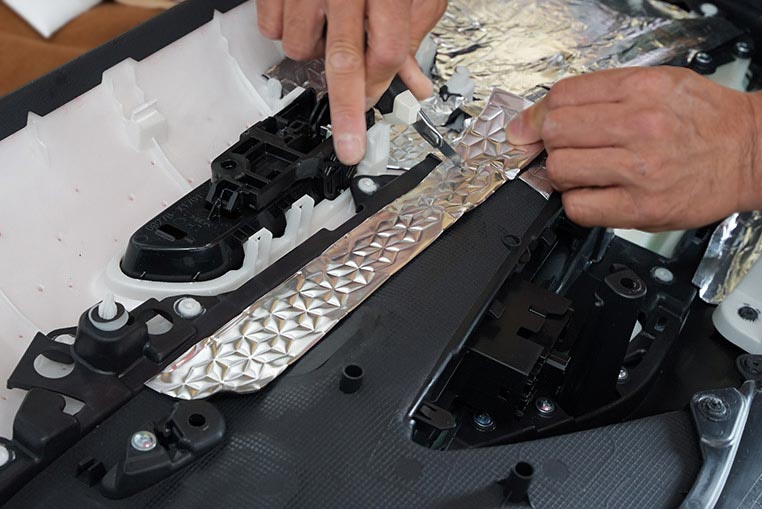

  そして細い場所には、制振材を短冊状にカットして貼っていきます。


•

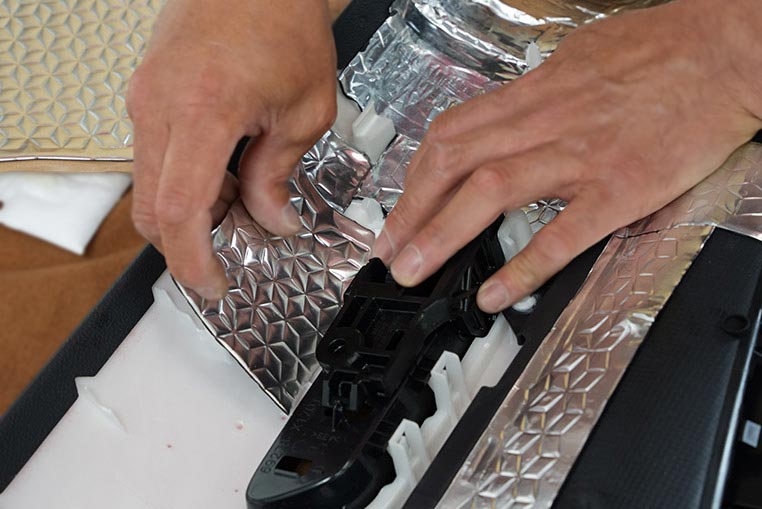

  ドアスイッチ裏の周辺などは、細かくカットしながら貼るしかないですね。


•

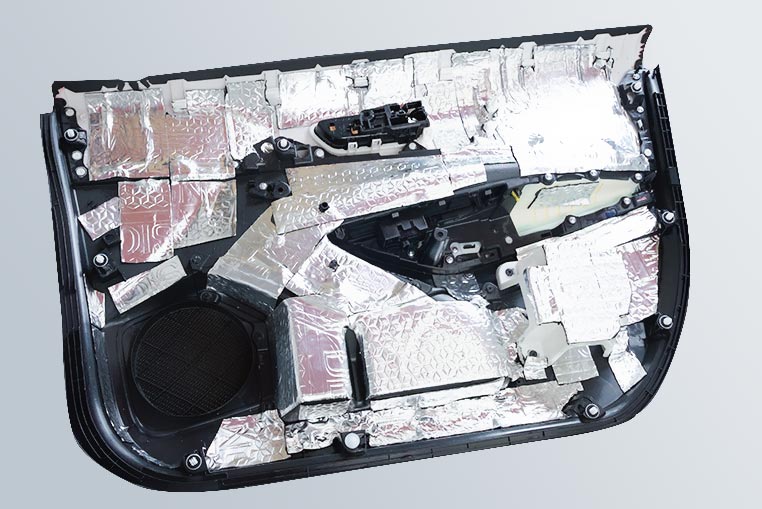

  例によってパズルゲームの様相になってきました。

•

  コツとしてはまず、貼るスペースの幅に合わせて制振材をカットしたのち……


•

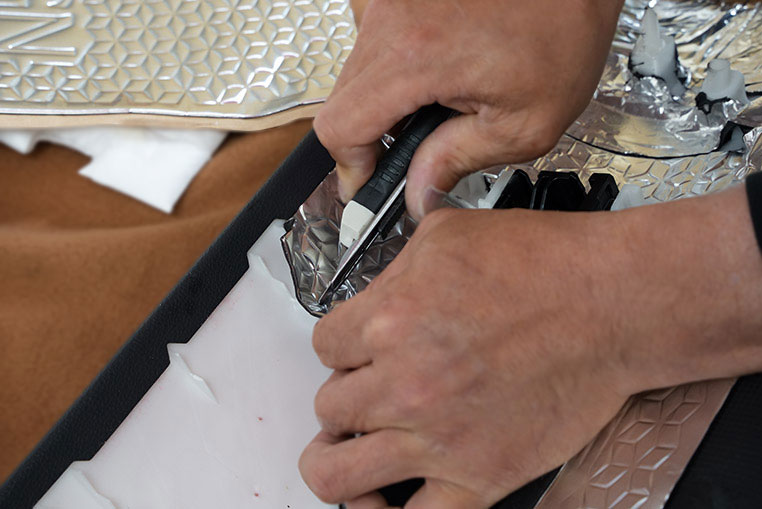

  内張りのピンやツメにかかる部分だけ、切り込んでカットしたり、穴を開けたりしていく、というカンジですね。


•

  け、けっこう手間がかかる気がしてきたぞ。バーンって貼れる場所が無い。


•

  だから「ドア鉄板より、ドア内張りのデッドニングのほうが大変かも」……って言ったんですよ。
