ルーフ（天井）デッドニング方法・最終回。工程は至ってシンプルで鉄板の脱脂をして、制振材と吸音材を貼ればよい。難しくはないのだが、天井に施行するので肉体的にはややハード。

•

  「車のルームランプユニットの外し方」の続き。

  ●レポーター：イルミちゃん

•

  前回までの作業で、ルーフ（天井内張り）がようやく外せましたね。
  （↓）

  ●アドバイザー：エーモン 中塚研究員


•

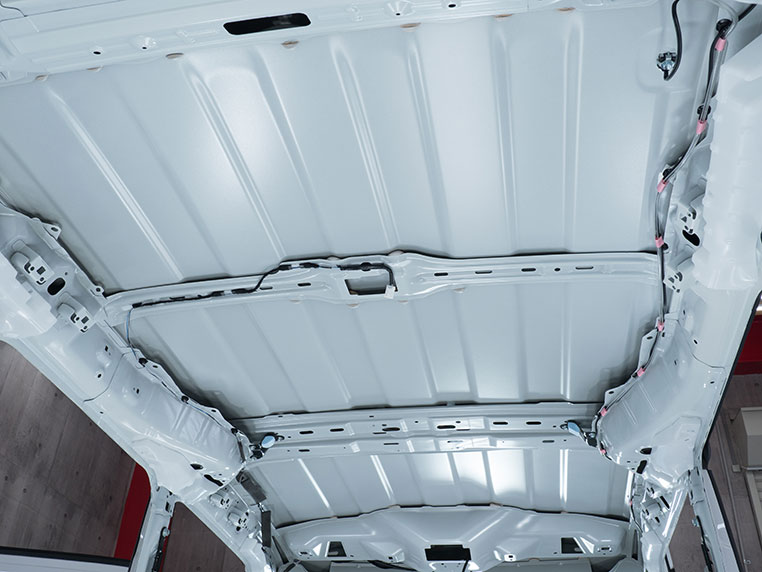

  内張りのなくなった天井は、「まさに鉄板！」という感じです。

•

  純正でも少しばかり制振材が貼ってありましたが、これは剥がしてしまいます。


•

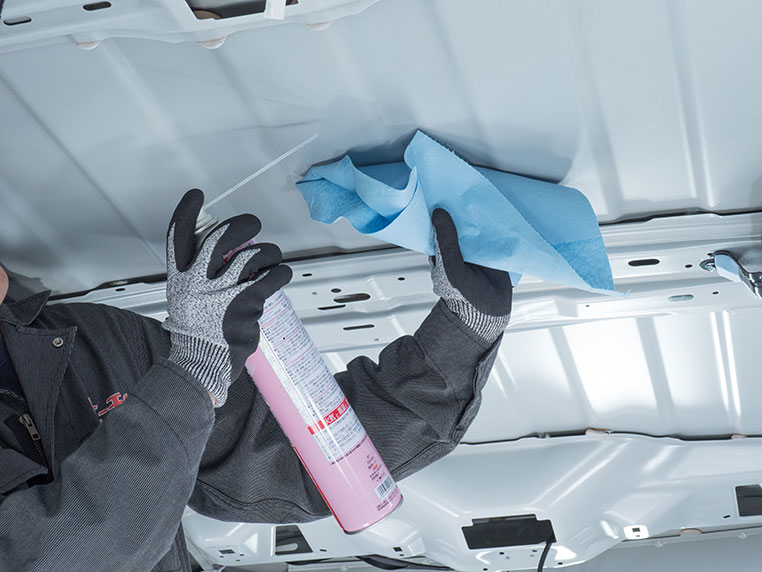

  例によって、まずは鉄板を脱脂しておきましょう。



パーツクリーナー等で油分を除去する。

•

  脱脂ができたら、ルーフ（天井）デッドニング開始ですね～。

•

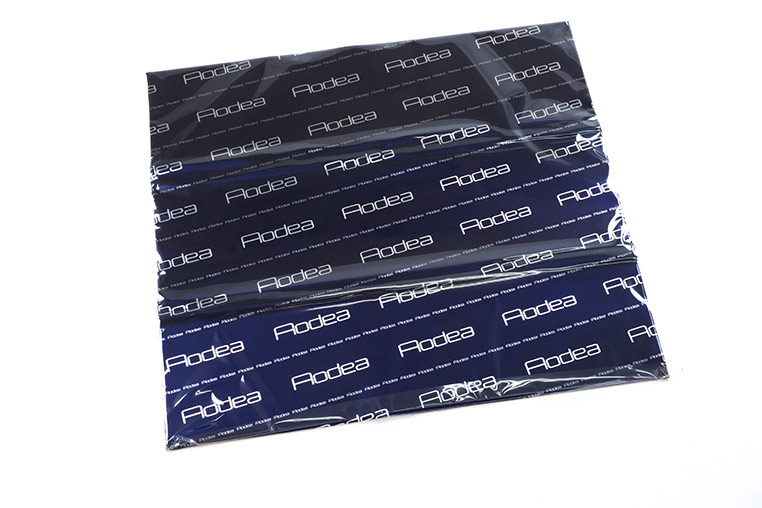

  まずは、ルーフデッドニング用の制振材を用意します。

ルーフにも使える制振材



エーモンの制振シート・ハイグレード・インナーパネル用（8308）

•

  なぜこの制振材を使うのかは、以前に解説しました。

  ※「ルーフ（天井）デッドニングの効果とは？ 使う制振材や吸音材の種類は？」参照。

•

  この制振材は1枚モノなので、切り分けて使います。

•

  どう切ればいいんだろう？

•

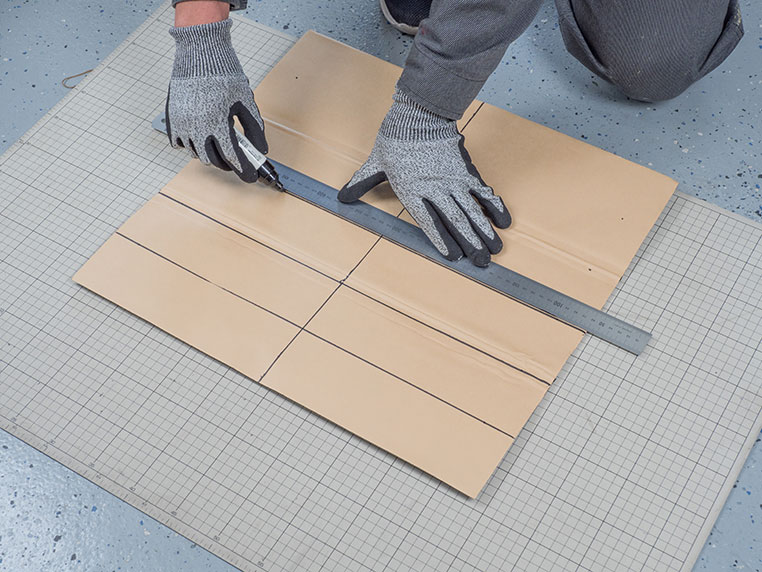

  ここでは一例として、12等分にカットします。


•

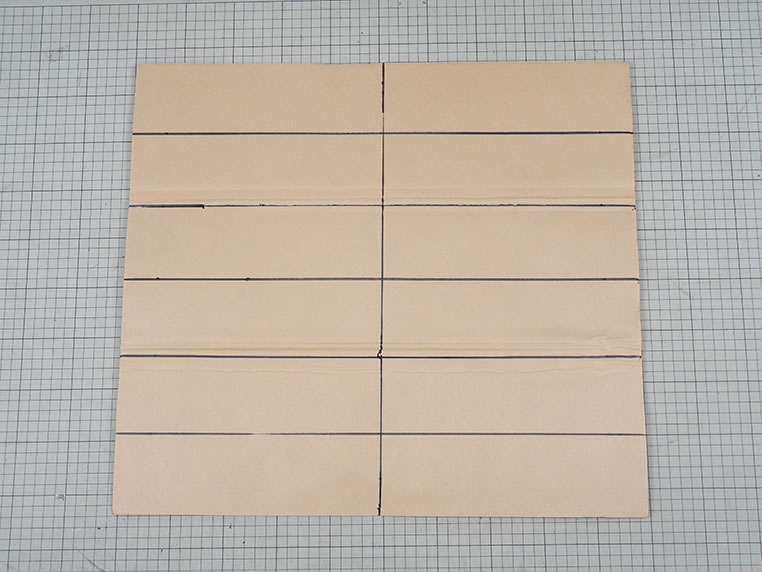

  まず縦に半分の線を入れたあと、7.5センチずつで横線を入れると、12等分できます。


•

  おお。
  なるほど。

•

  といっても、切り方が決まっているワケではありません。あくまでも参考例です。

•

  ふむふむ。どう切っていいか分からないときの参考に、ってことですね。

•

  ハイ。ようするに、ある程度細かく切り分けることで、天井に平均的に制振材を貼りたい、ということです。

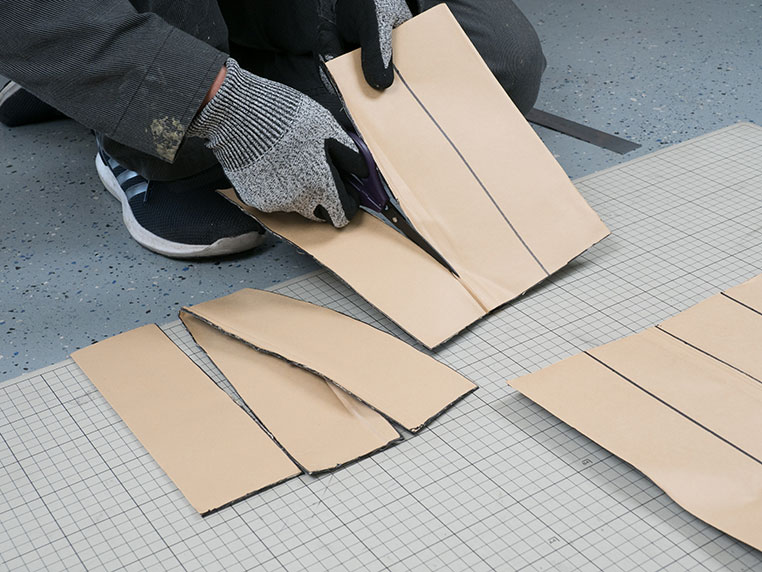

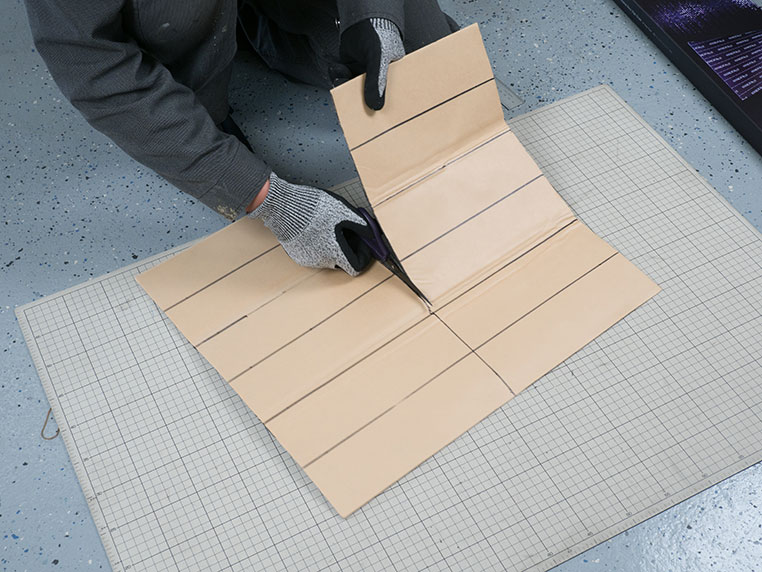

チョキチョキ……




✔ 制振材のカットは粘着剤が付着しないよう、フッ素コートされたハサミで切る。ここで使っているのは、エーモンのデッドニングハサミだ。

•

  しかし、12枚の制振材では、車のルーフ（天井）全体に貼るには足りない気がしますね。

•

  そうですね。今回のモデル車（スペーシア）は軽自動車ですが、それでもシート2枚分ぐらいはほしいところです。

•

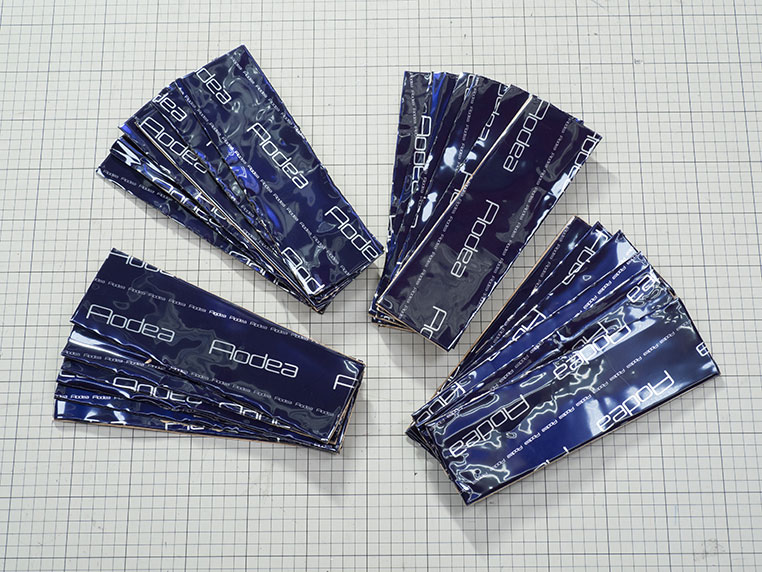

  ……ということで、今回は制振材を2枚用意して、合計24枚に切り分けました。


•

  ミニバンクラスになると、制振材は3シートぐらいが理想的かもしれません。

•

  さて！
  これでようやく、天井に制振材を貼れるぞ。

•

  といっても、いきなり本貼り圧着するのではなく、まずは「仮」で貼りながらレイアウトを考えましょう。

•

  確かに。先にバランスを考えないと、足りなくなったり余ったりしそうだ。

•

  ところで中塚研究員……よく見ると天井の鉄板には、凹凸がありますね？


•

  強度を出しつつ鉄板を薄くするために、このような凹凸があるんです。

•

  なるほど。

•

  傾向として、最近の車の天井はどれもこんな感じになっています。エコのために軽量化優先で、鉄板がどんどん薄くなっているので。

•

  なるほどね。天井の鉄板に制振材を貼るときは、この凹凸をよけて、タテ向きに貼るのでしょうか？

•

  凹凸といってもこの位の段差であれば追従できるので、このようにヨコ向きに貼ることもできます。


•

  天井の鉄板の凹凸を、またぐように制振材を貼っていますね。

•

  補強という意味では、純正の補強（凹凸方向）とは向きを変えて貼るほうが、より効果的だとは思います。

•

  ナルホド。

•

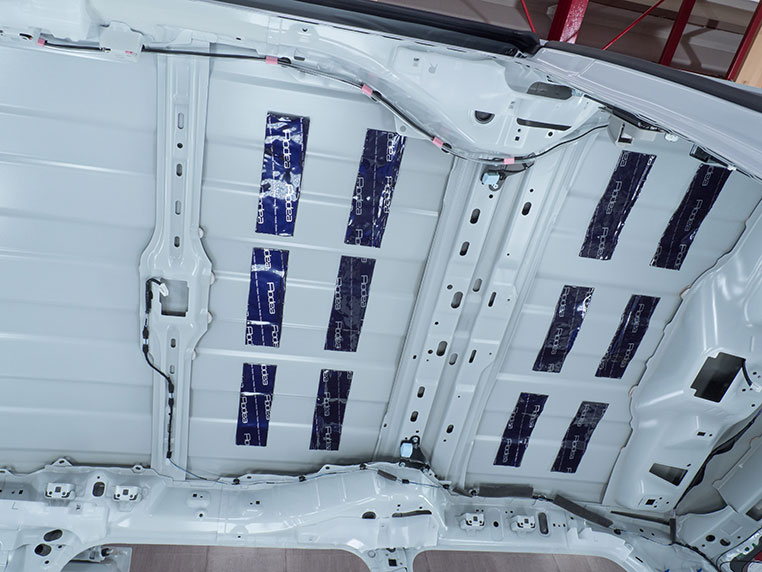

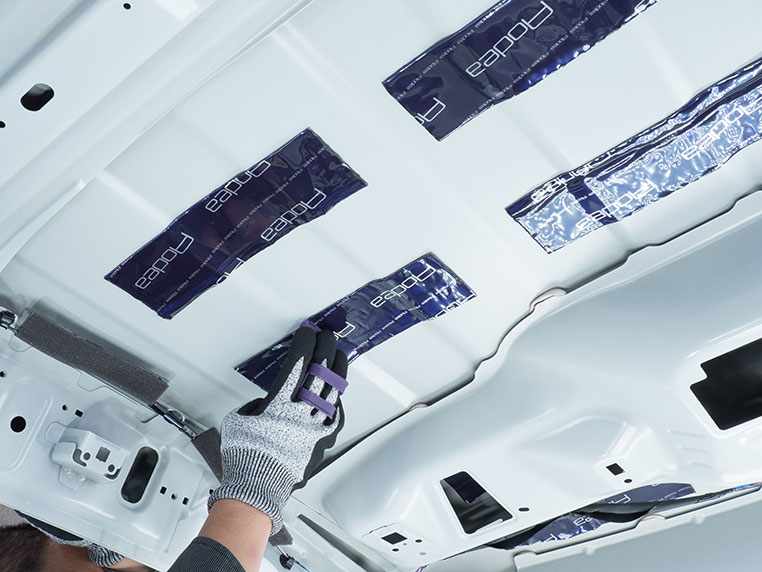

  まずは、運転席＆助手席の真上あたりに、このように6枚貼ってみました。


•

  柱はよけて、貼っていけばいいですね。

•

  天井の柱のところは強度があるので、制振材を貼るのはあくまでも「平面部分」が優先です。

•

  では、柱をまたいで、次の平面ゾーンに貼ります。


•

  お次は、ラゲッジルームの上空エリア。ここにも、6枚の制振材を貼りました。


•

  ……おや？

•

  どうかしましたか？

•

  1エリアに6枚ずつ貼ってきたところ、合計で18枚。……まだ6枚も余ってしまいますが？

•

  ……フッフッフ。
  それも計算に入っていますよ。

•

  （ほ、本当だろうか？）

•

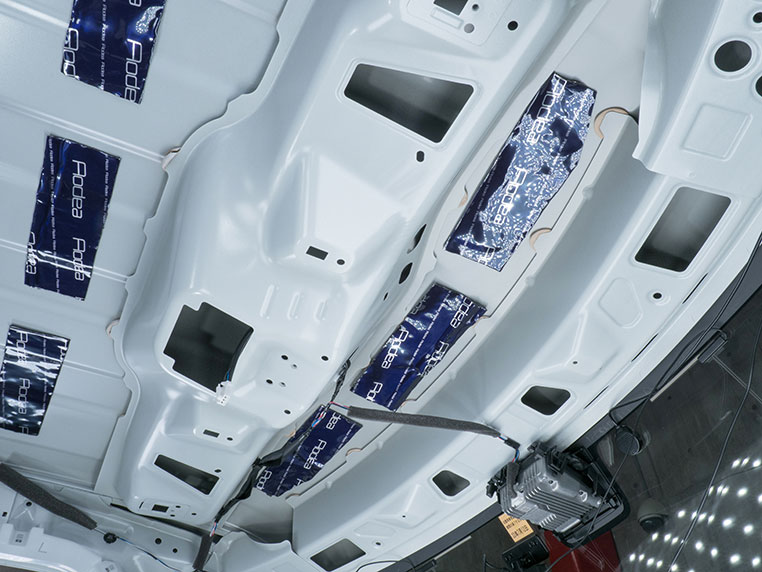

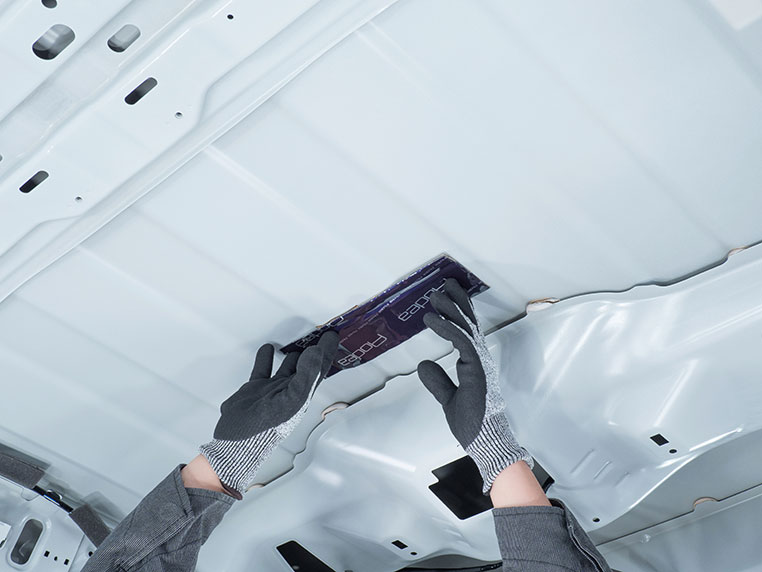

  え～っと、そのような余りが出た場合は、やはり運転席＆助手席に近い、フロントの静音性を重視しまして……このような場所（↓）にも貼ります。


•

  最初に貼った場所よりさらに前だ。柱と柱の間にも貼りました。

•

  さらに、スペーシアの場合、この太い柱の中にも手が入りますので……


•

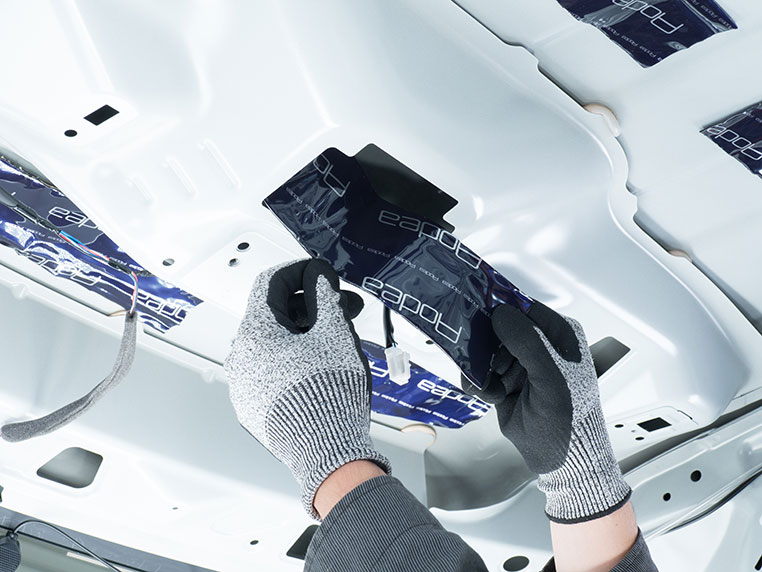

  この穴（ルームランプの穴）から制振材を入れて、内部にも貼っておきましょう。

•

  ふむ。ここまで来て、余らせるぐらいなら、貼れる場所を探したほうがいいですね。

•

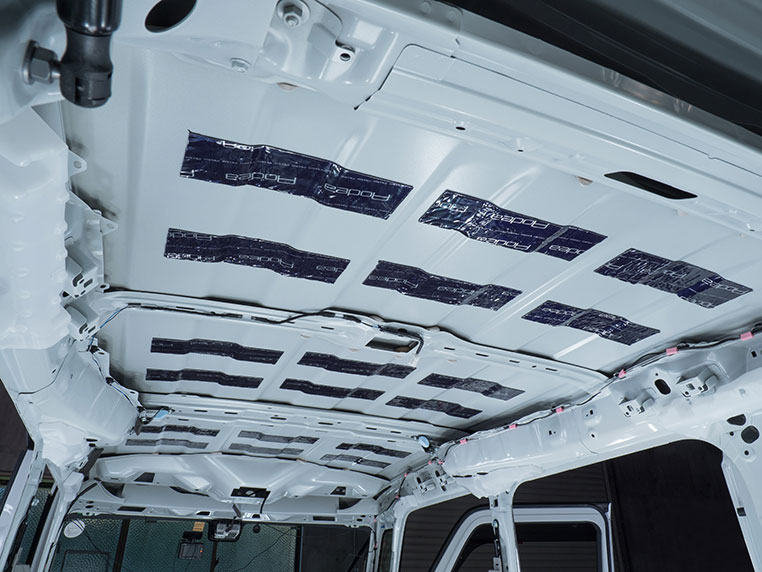

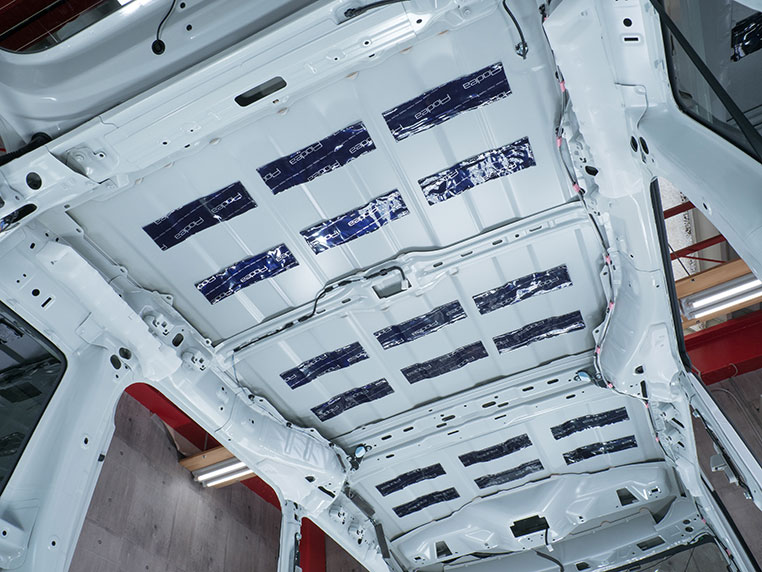

  これで、24枚の制振材（2シート分）を全て貼りました。

•

  終わり～！

•

  では、ありません。
  まだ圧着していないじゃないですか！

•

  そ、そっか。
  まだ「仮」で貼っただけだった。

•

  圧着作業は、ドアデッドニングやフロアデッドニングと同様、制振シート圧着ツールなどを使ってグリグリ押せばいいわけですが……


•

  別に難しくはない。
  カンタン、カンタン。

•

  しかし、ルーフ（天井）デッドニングの場合は、上を向いて圧着作業をするので、首が痛くなってきます。

•

  ……ううっ。
  そういえば。

•

  腕も上がらなくなってくるし。

•

  そういう意味では、フロアデッドニングよりルーフデッドニングのほうがハードと言えそうです。

•

  できれば誰かに手伝ってもらって、2～3人で作業するのが現実的でしょうね。


•

  ……ようやく、24枚の制振材をすべて圧着しました。

•

  仕上げは、吸音材を貼ります。

•

  まだ貼るのか～。
  首が……。

•

  吸音シートはフロアデッドニングで使ったのと、同じモノを使います。



エーモンの静音シート・フロア（8359）

•

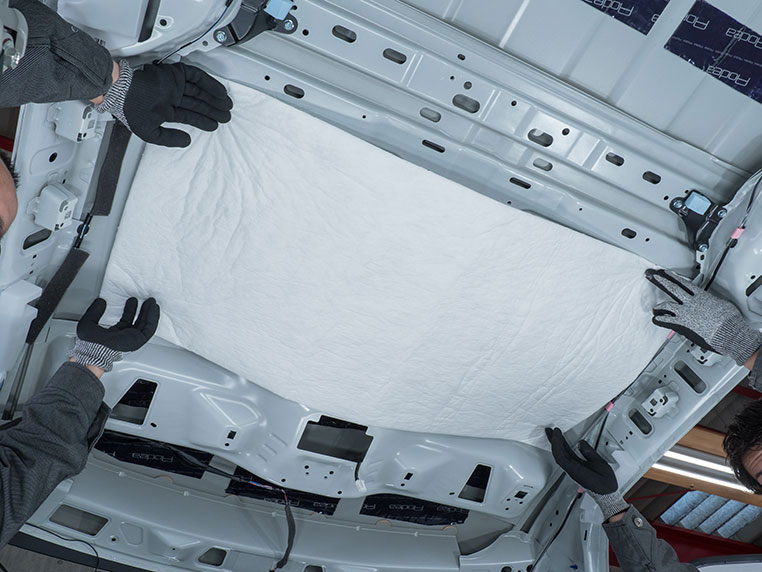

  ただ、天井の場合は広いので、カットせずにそのまま貼ります。


•

  ほお。
  大胆な貼り方ですね。

•

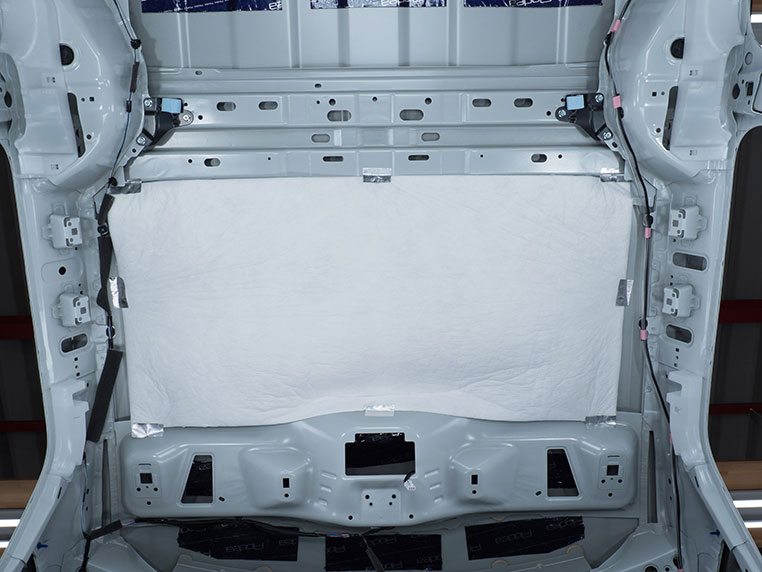

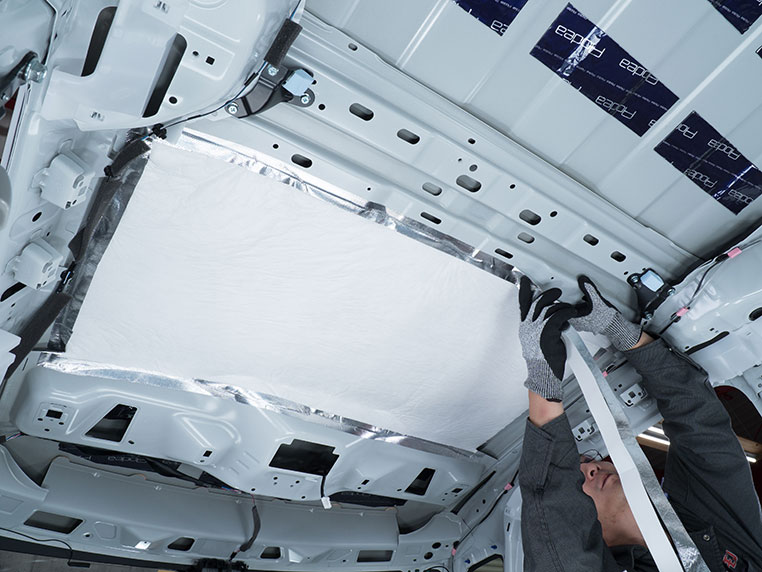

  ひとまず、アルミガラスクロステープで点付けしながら四方を固定。落ちないようにします。


•

  このテープは、デッドニング時には持っておくと何かと便利です。



エーモンのアルミガラスクロステープ（8316）

•

  仮固定したうえで、じっくりと外周部を貼っていきます。この方法ならひとりでもできます。


•

  ルーフデッドニングの吸音材の貼り方としては、なるべく全面に貼るほうがいいですね。


•

  これでルーフデッドニングは完成です。

•

  うーむ。
  ここまでやると、雨が降るのが楽しみですな。
