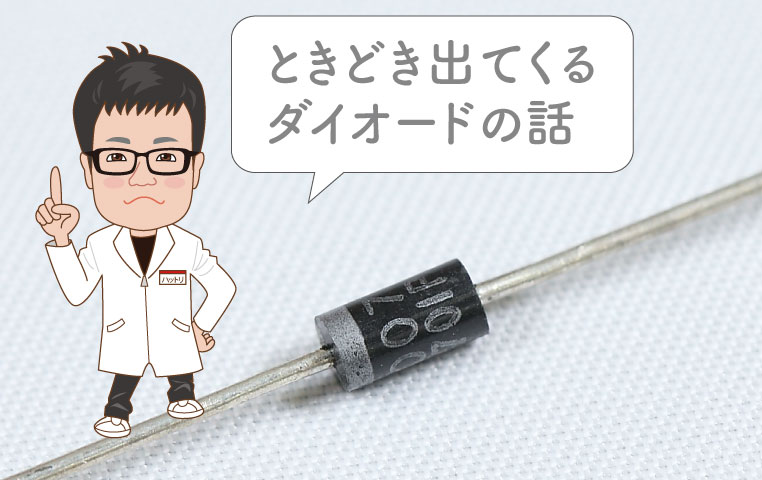

ダイオードの使い方╱カーテシ線（ドア連動線）に使うとき

セキュリティ取り付け時など、カーテシ線（ドア連動線）の信号を各ドアから取り出しする場合、ダイオード（整流ダイオード）が必要になる。……と言われても、そもそもダイオードってなに？ 使い方は？ どこにどういう向きで付ければいいの？

•

  「カーテシ線（ドア連動線）を複数取り出しするときの注意点」の続きです。

  ●レポーター：イルミちゃん

•

  セキュリティの取り付けなどでは、各ドアのカーテシ線（ドア連動線）を集めてくるのですが……

  ●アドバイザー：CEP 服部研究員


•

  後付けセキュリティの配線を通して、各ドアのカーテシ線がつながってしまうのが問題点です。


•

  どのドアを開けても、全ドアを開けたのと同じことになってしまう。

•

  そこで、ダイオード（整流ダイオード）が必要になります。

•

  電子部品のひとつですね。

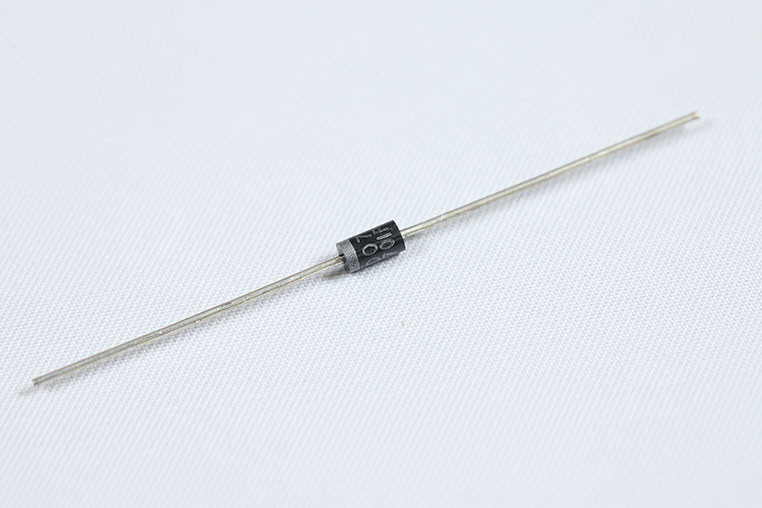

整流ダイオード


•

  ダイオードにもいろいろ種類がありますが、ここで使うのは整流ダイオードと呼ばれるものです。

•

  整流ダイオードとは何か？

•

  カンタンに言うと、電気の流れる向きを一定方向に固定する役割です。「逆流防止」とも言えます。

•

  フムフム。

•

  整流ダイオードには向きがあって、カソードマークというオビのようなものが付いています。これが、カソード側（マイナス側）の目印です。


•

  アノード・カソードという言い方は電気用語で、アノードはプラス、カソードはマイナスのことです。

•

  だからカソードマークは、マイナス方向に向けるんですね。

•

  そうです。このカソードマークの方向に向かって電気が流れる、ということです。

電気の流れる向き


•

  整流ダイオードを付けることによって、反対方向には電気が流れなくなります。

•

  配線を、一方通行にしてしまうようなイメージですね。

•

  そうです。実際に、カーテシ線に付けてみましょう。

•

  カーテシ線（ドア連動線）を複数取り出す、セキュリティの取り付け時などは、ダイオードをこのような向きで入れます。


•

  カソードマークの向きがポイントですね。

•

  こうすると道が一方通行になる（↓）ので、ダイオード付きの線には、セキュリティ側からしか電気が流せなくなります。


•

  ということは、車両のBCM（コンピューター）から見ると、「助手席ドアを開けただけで、運転席側カーテシ線にも出力してしまう問題」は起こらなくなります。


•

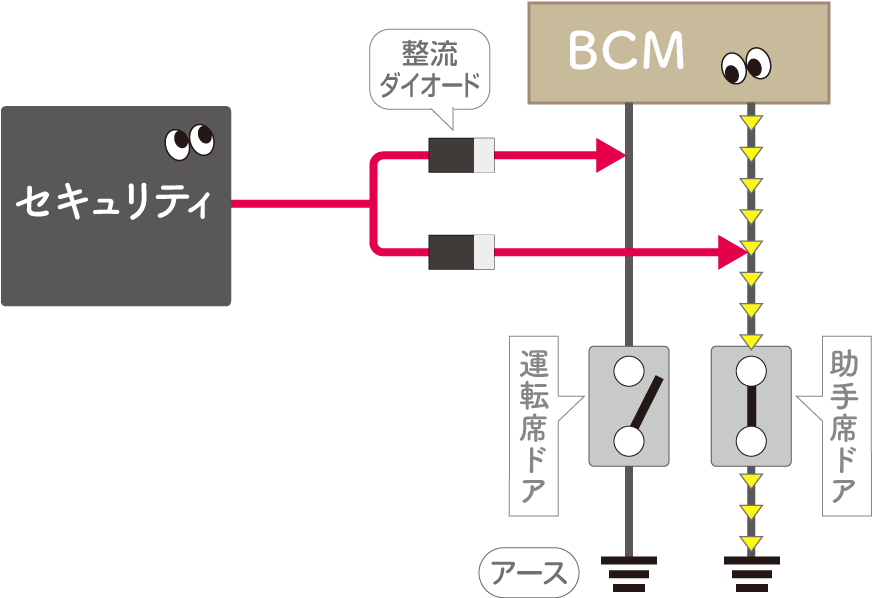

  助手席ドアが開いたら、助手席側カーテシ線にだけ出力する正常な状態になりました。

•

  同様に、運転席ドアが開いたときは、運転席側カーテシ線にだけ出力します。

•

  つまり、何も電装品を付けていないノーマル状態と同じ電気の流れに戻った。

•

  いっぽうセキュリティ側から見ると、助手席ドアが開いても電気が流れるし……


•

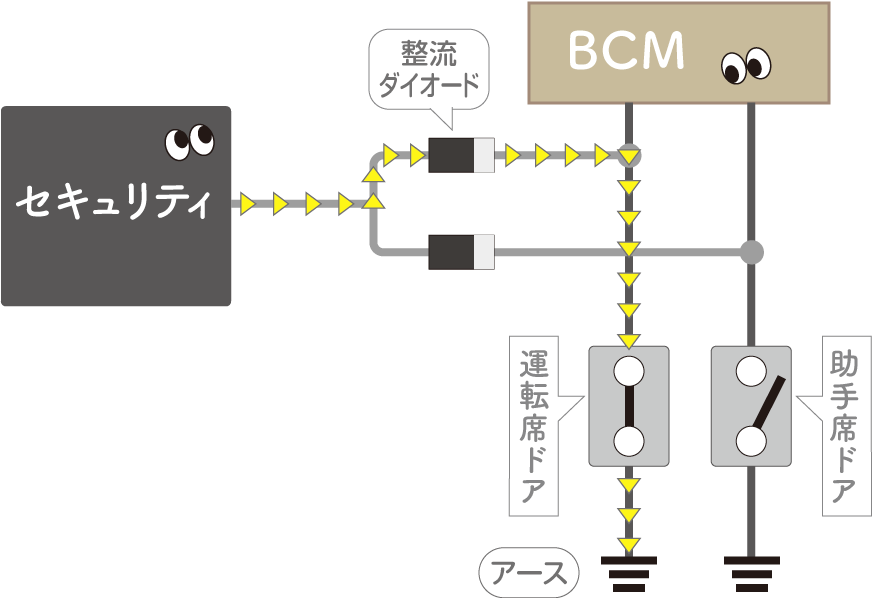

  運転席ドアが開いても、電気が流れることになります。


•

  どっちのドアが開いても、セキュリティが発報。サイレンを鳴らせますね。

•

  ハイ。今回は運転席と助手席だけで説明していますが、実際のセキュリティの取り付けでは、後席やバックドアも含めた全ドアのカーテシ線につなぎます。

•

  その1本1本に、これと同じ向きでダイオードを入れておけばいい。

•

  そういうことです。

•

  ポイントは、ダイオードのカソードマークの向きを間違えないことですね～。

•

  そうですね。カーテシ線＝アース線なので、こういう向きになります。

•

  向きを逆にして付けたら、どうなるんだろう？

•

  ダイオードの向きを間違えると、セキュリティ側がドア開放を検知できなくなりますね。

•

  付ける〈向き〉を間違えると、何にもならないのがダイオード（整流ダイオード）です。

•

  なお、コムエンタープライズでは、配線付きのダイオードも販売していますよ。



コムエンタープライズの線付きダイオード（2本セット）。マーベラスのオプションパーツとして販売されている。

•

  こういうのを使えば、あとは配線をつなぐ（割り込ませる）だけでいいのか。

•

  そうです。そもそもセキュリティのマーベラスなどには、5分岐の線付きダイオードを付属させています。

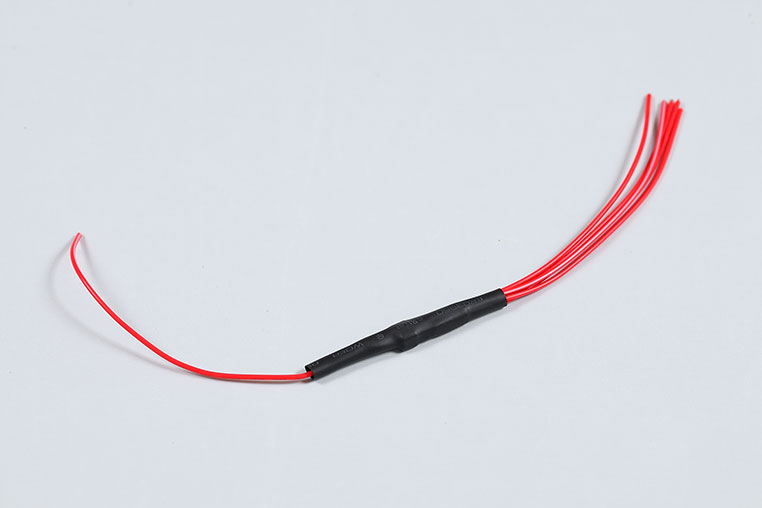

セキュリティのマーベラスに同梱されている分岐ダイオード5分岐。

•

  自分でダイオードを用意して、ハンダ付けとかしなくてもいいのは、ラクですね～。
