ダイオードの使い方╱ウインカー線に使うときの入れ方

ウインカー線につなぐときの、ダイオードの使い方（入れ方）。後付けのアンサーバック・キーレスエントリー・カーセキュリティなどを取り付けるときには必須の知識なので、覚えておこう。イラスト配線図で見ていくと、仕組みは案外わかりやすい。

•

  前回は、ダイオード（整流ダイオード）の使い方の一例として、カーテシ線を取り上げました。

  ※「ダイオードの使い方╱カーテシ線（ドア連動線）に使うとき」参照。

  ●アドバイザー：CEP 服部研究員

•

  しかしダイオードが必要になる場面は、他にもいろいろとありますよね。

  ●レポーター：イルミちゃん

•

  そうなんです。もうひとつ代表的なのが、ウインカーの配線につなぐ場面です。

•

  それって、どういう電装品の話ですか？

•

  ウインカーに対してユニットが出力して、ウインカーを光らせる。そういう電装品はいろいろあります。

•

  後付け電装品が、ウインカーを光らせる場面と言えば……

アンサーバック時


•

  つまり、アンサーバックキットってこと？

•

  それだけではなく、キーレスやセキュリティも、アンサーバックでウインカーを光らせますから同じことです。

•

  あ～、そうか。
  そう考えると、けっこうある♫

各アイテム・取り付け方法は別記事（↓）参照

キーレスエントリーの取り付け方法

---

カーセキュリティ取り付け方法

---

アンサーバックの取り付け方法

•

  この手の電装品は、ウインカー線に配線をつなぐ場面が出てきます。

•

  ウインカー線に電気を流すため、ですね。

•

  そのときに、ダイオード無しでウインカー線につなぐと、とんでもないことになります。前回のカーテシ線より深刻ですね。

•

  ……何が起こるんでしょう？

•

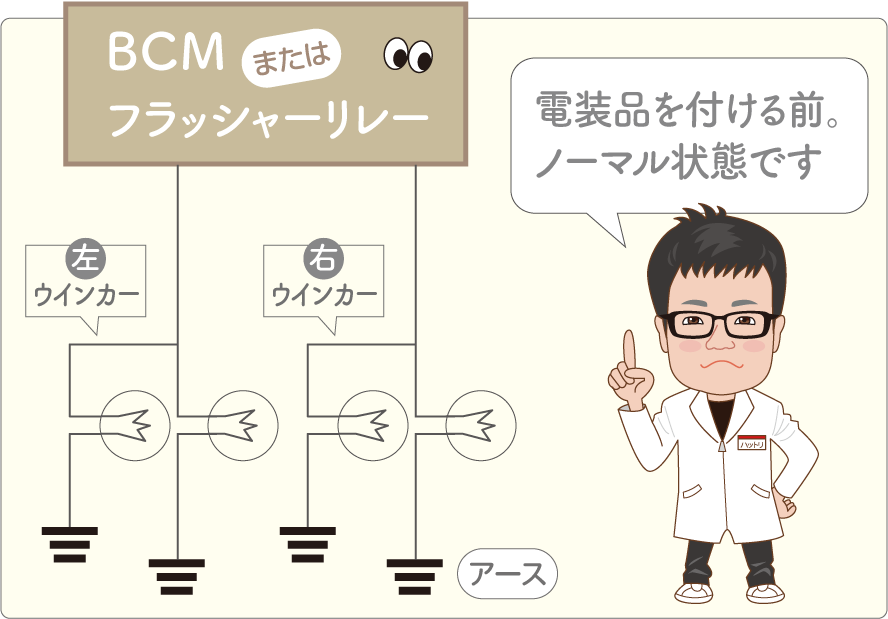

  まずノーマルの状態。最近の車だとBCM（コンピューター）、昔ながらの車だとフラッシャーリレーから、ウインカーに線がつながっています。


•

  大きくは右ウインカーと左ウインカーで分かれていて、それぞれの線が分岐して、リアウインカーなどがつながっています。

•

  フムフム。

•

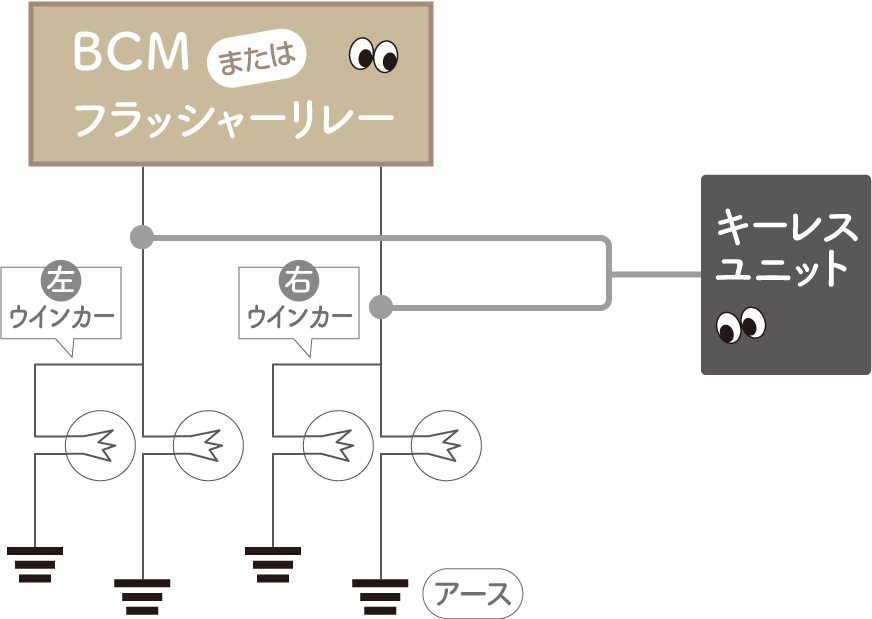

  そこに対して、例えばキーレスのユニットから出ている配線を、こうつないだとしましょう。

後付けキーレスを追加


•

  キーレスが出力して、ウインカーを光らせるのが目的の線。

•

  ハイ。例えばキーをロックしたタイミングなどでキーレスユニットが電気を出力して、左右ウインカーを光らせる。


•

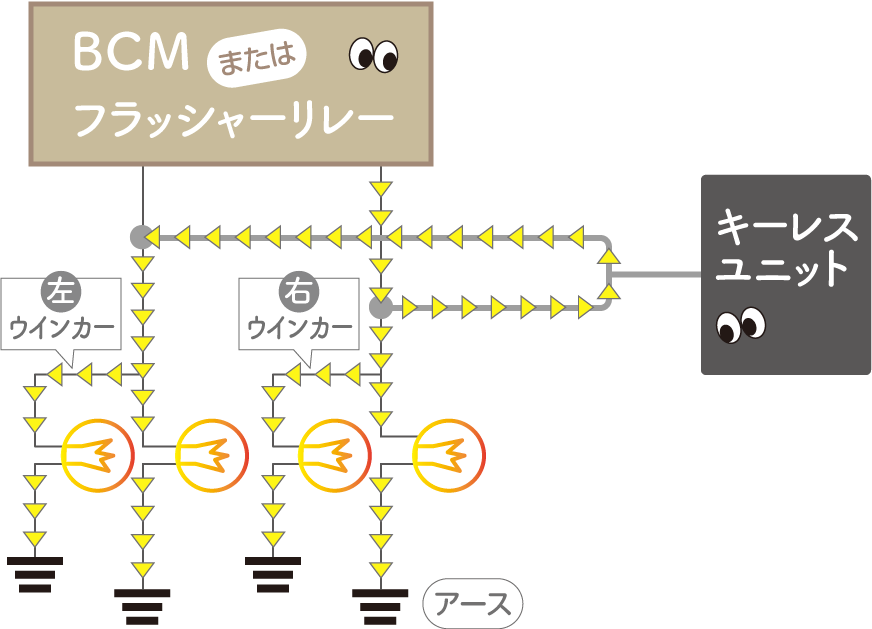

  それはいいんですが、問題は「普通にウインカーを点灯させたとき」です。例えば、右ウインカーを出すと……


•

  後付けしたキーレスの配線で、左右ウインカー線がつながってしまったため、左ウインカーにまで電気が流れ込むことになります。

•

  ……あれ、どうなるんだコレ？

•

  右ウインカーを付けると、左ウインカーまで点灯するってことです。

•

  それ、ハザード点滅じゃないですか！

•

  そうです。どっちのウインカーを付けても、車がハザード点灯状態になってしまいます。

•

  後付けキーレスを付けたせいで、大変なことになってしまいました……。

•

  これも、ダイオード（整流ダイオード）が必須になるパターンです。

•

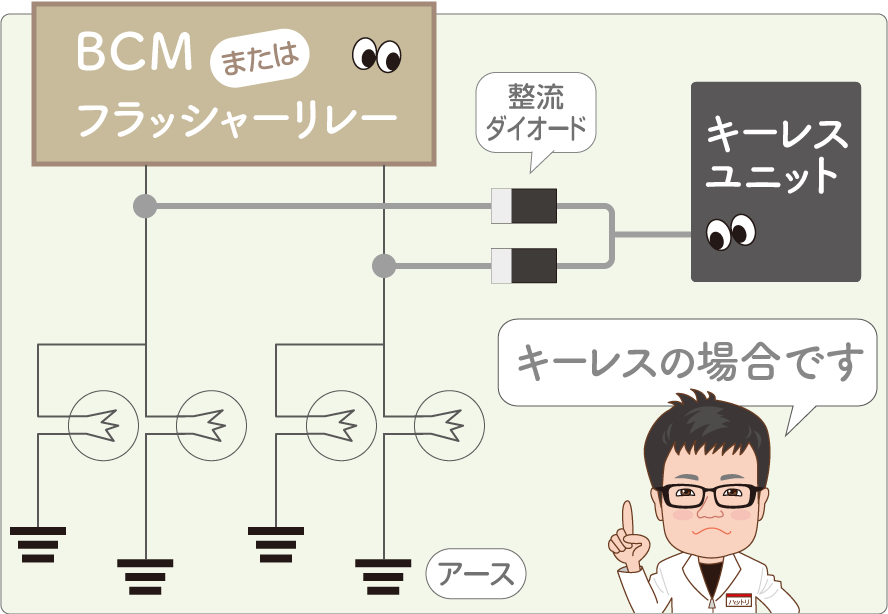

  そこで、ダイオード（整流ダイオード）をココにこういう向きで（↓）入れます。


•

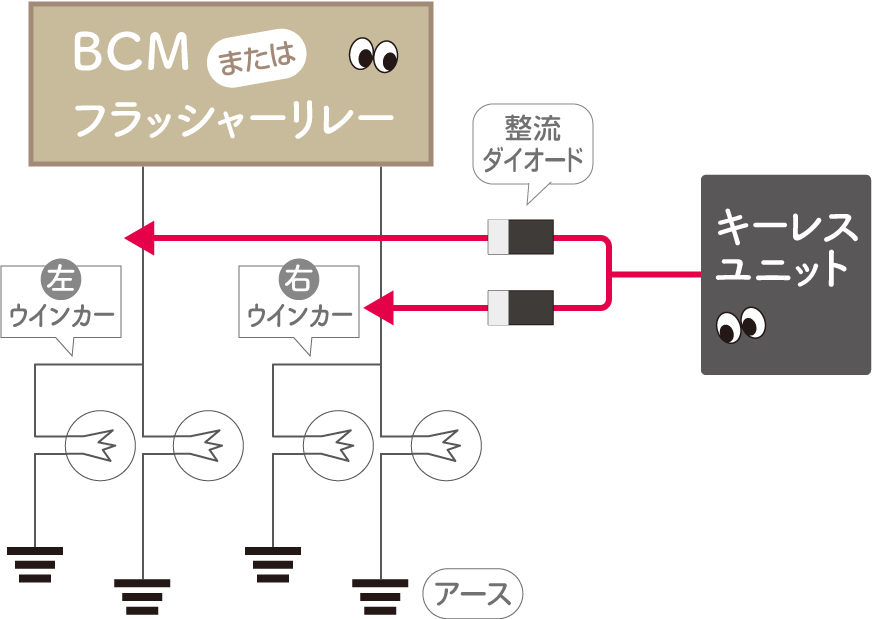

  こうすると、ダイオードを付けた配線が一方通行になりますよ。


•

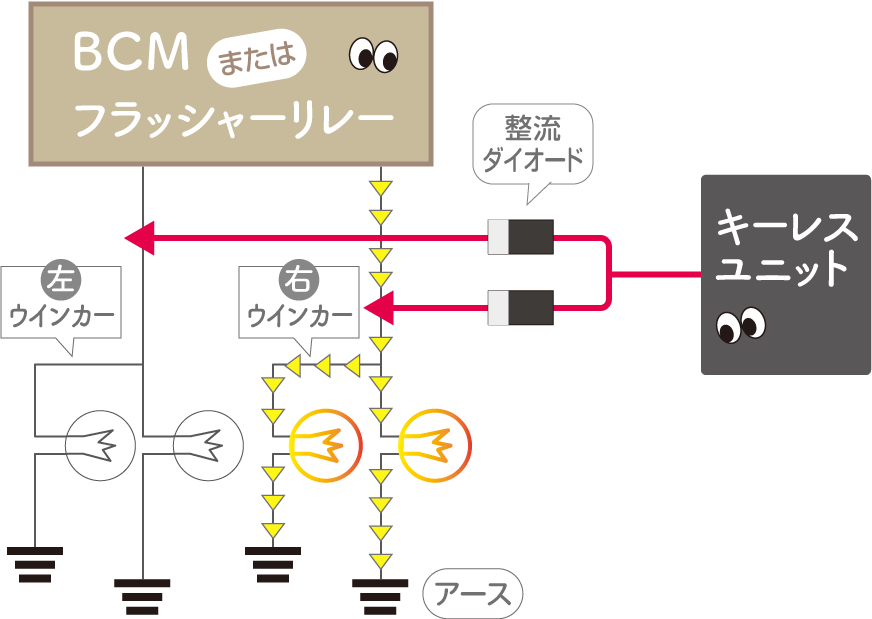

  ということは車両側のウインカー信号が流れ込んできて、反対側のバルブに回り込むことはなくなるので、問題が解消されます。



✔ 整流ダイオードを付けると、後付け電装品を無視して、普段通りの動きをする。

•

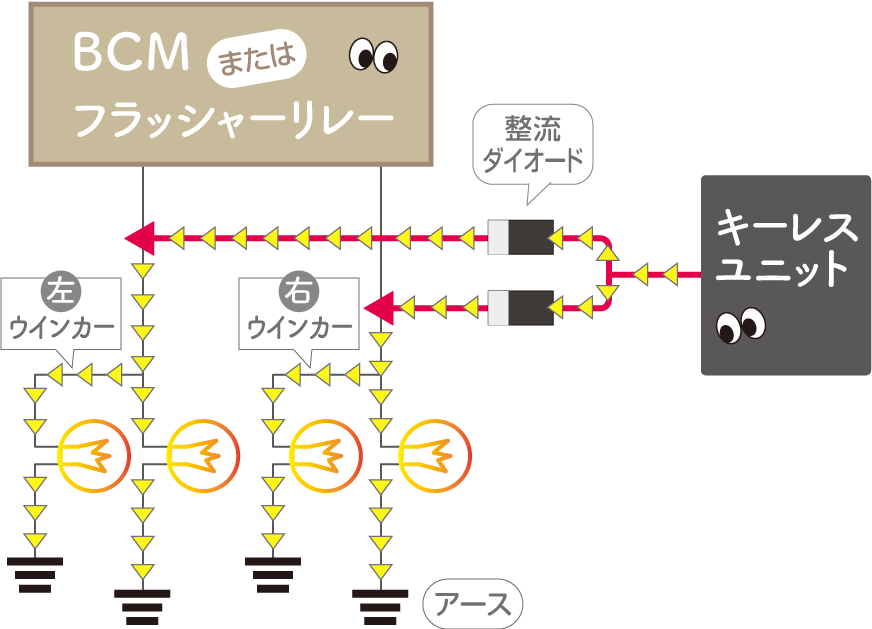

  いっぽうで、キーレスの出力は、一方通行に沿って、左右ウインカーの両方へと流れます。


•

  う～ん、ナルホド！

•

  このように、「ウインカーを光らせるような後付け電装ユニット」の取り付けには、ダイオードが必要になります。

•

  ……ダイオードを買わないといけないってこと？

•

  コムエンタープライズの製品に関しては、必要なケースではダイオードを付属させています。



コムエンタープライズのハザード接続モジュール。後付けキーレスユニットロックマンなどには付属するが、単品でも購入可能だ。

•

  これは「ハザード接続モジュール」という名前の部品なのですが、これもようするにダイオード付きの配線です。

•

  フムフム。

•

  6アンペアのダイオードが入っています。

•

  6アンペアってなんのことですか？

•

  ダイオードにも容量があるんですよ。前回のカーテシ信号は小容量でいいんですが、ウインカー線に使うときは容量にも注意が必要なのです。

•

  ？？？
