自分の車は自分（DIY）で守る（第7回）

---

ダミーセキュリティにもなる！ アクリルLEDスキャナーのDIY取り付け方法

• 1
• 2

ダミーセキュリティとして使え、ドレスアップ効果もある「アクリルLEDスキャナー」の取り付け方法。なお、アンサーバックやセキュリティと組み合わせても使えるので、その連動の方法もガイドする。

•

  「ダミーセキュリティもアクリルLEDで、もっとオシャレに美しく」の続きです。

  ●レポーター：イルミちゃん

•

  今回は、LEDスキャナー「クリアスター」の取り付け方法を解説していきます。

  ●アドバイザー：CEP 服部研究員



コムエンタープライズの「クリアスター」

•

  今回はどういう配線作業になるんでしょうか？

•

  まず、クリアスターを単独で付ける……つまり、ダミーセキュリティとして取り付ける場合は、次のような電源や信号を取ります。

クリアスター 単独で付ける場合

✔ 常時電源


✔ アース


✔ ACC電源


✔ ロック信号


✔ アンロック信号

---

•

  電源類のほかに、ロック信号＆アンロック信号が出てくるんだ。

•

  ドアロックしたらLEDを点灯開始、アンロックしたら消える……というのがLEDスキャナーの動きなので、ロックとアンロックの信号は検知のために必要ですね。



探し方は、「ドアロックモーター配線（ドアロック線＆アンロック線）の探し方」参照。

•

  ちなみにクリアスターの配線作業は、アンサーバックキットを取り付けるときとまったく同じなんですよ。

•

  へー。

•

  サイレンなどを付けたりはしないぶん、クリアスターのほうがカンタンですね。

•

  ところで先ほどの話は、「単独で付ける場合」とのことですが、他のパターンもあるのでしょうか？

•

  ハイ。アンサーバックキットやセキュリティをすでに取り付けている人が、「オプション的にLEDスキャナーとして取り付ける」パターンもあります。

•

  フムフム。

•

  例えばアンサーバックキット＋クリアスターを取り付けると、アンサーバックと連動します。

•

  連動って？

•

  ロック時はアンサーバック音が出て……


•

  その後、LEDスキャナーが点灯（点滅）を開始します。


•

  つまり、アンサーバックと併用すれば、より本物のセキュリティっぽくなりますね。

•

  ダミーセキュリティとしては、かなり凝ったレベルですね〜。

•

  そうですね。威嚇だけでなくドレスアップ色も強いですから、見た目と防犯の、両方の目的で付ける人が多いです。

•

  なるほど、なるほど。

•

  さらに、本物のセキュリティと連動させることもできますよ。

•

  ……それはつまり、ダミーセキュリティではないパターンですね。

•

  そうなんです。
  3つの取り付けパターン（↓）があるのです。

█ クリアスターの取り付けパターン

クリアスター 単独	ダミーセキュリティ
クリアスター＋アンサーバック	ダミーセキュリティ
クリアスター＋セキュリティ	セキュリティ

•

  セキュリティやアンサーバックキットと連動させる場合は、取り付け方法が変わってきます。

•

  セキュリティと連動させるなんて、難しそうですが……。

•

  そうでもないです。
  むしろ配線作業は減ります。

•

  それはなぜ？？？

•

  セキュリティやアンサーバックを後付けしているということは、ロック＆ドアロック信号などはすでにそちらで取っている。クリアスターに取る必要がなくなります。

•

  なるほどね。
  どう連動させるんでしょう？

•

  まず、カンタンなのはコムエンタープライズのセキュリティ（マーベラス）や、アンサーバックキットが付いているという場合。



✔ マーベラス取り付けは、「カーセキュリティDIY取り付け完全ガイド」参照。

>>>リンク先で詳しく読む。



✔ アンサーバック取り付けは、「アンサーバック後付け入門ガイド」参照。

>>>リンク先で詳しく読む。

•

  この場合は、もともとクリアスターと連動させることを念頭に置いて開発しているので、カプラーを1本つなぐだけでいいんです。


•

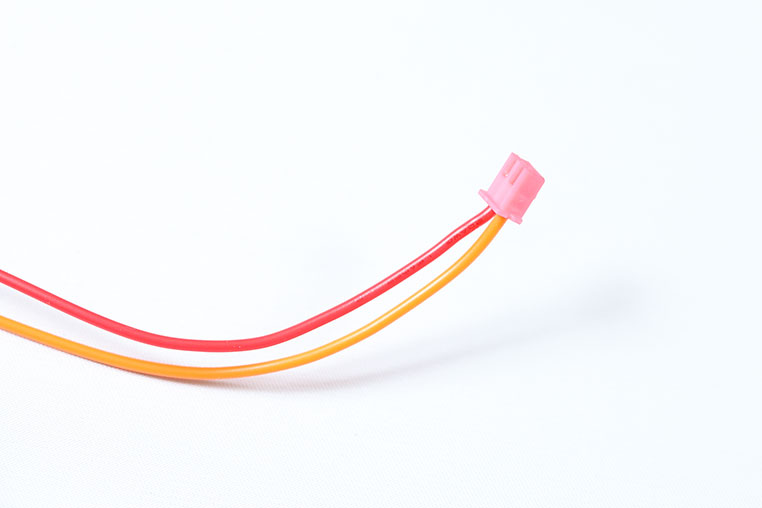

  この桃色のカプラーをセキュリティ（またはアンサーバック）のユニットに差すと、連動するようになっています。

•

  そんなにカンタンなことでいいのか。

•

  ハイ。その場合、クリアスター取り付けに必要な配線は「ACC電源」と「アース」だけで良くなります。

  ※常時電源もセキュリティから供給される。

•

  ところで、同じコムエンタープライズ製のセキュリティでないと連動しないのでしょうか？

•

  バイパーやクリフォードなどの有名セキュリティとも連動できますよ。

•

  へー！

•

  そういった一般的なセキュリティシステムの場合も、スキャナー用の出力信号というのはだいたいの機種で出ているものだからです。

•

  確かにバイパーを付ける人だって、オプションでLEDスキャナーを付けたりしますもんね。

•

  そうなんです。その信号線をクリアスターにつなげば、同じことです。

✔ ロック中に信号を出している線で、マイナスコントロール線であることが多い。

•

  セキュリティ側のどの線がソレなのかは、各セキュリティの取説で確認しましょう。

•

  クリアスター側では、どうやって受け取るんですか？

•

  さきほどのピンクのカプラーを切り落としてしまって、配線を直結すればいいのです。

このカプラーを落とす


•

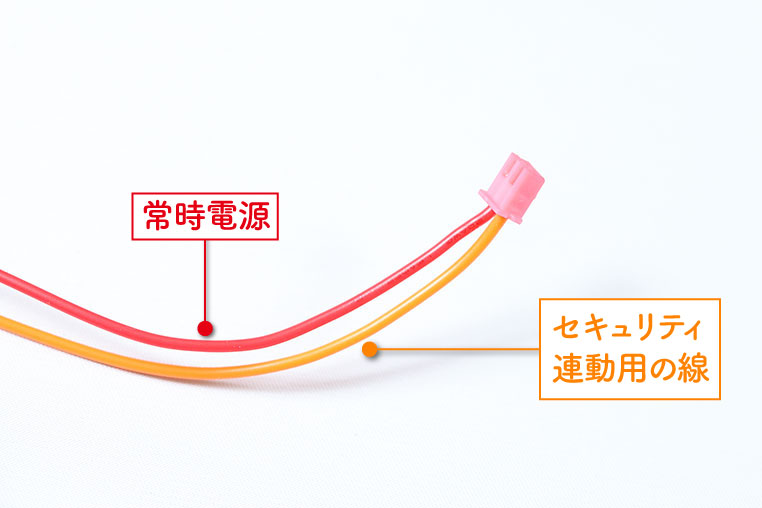

  カプラーを切り落とすと、赤とオレンジの1本ずつに分かれます。このオレンジ線を、セキュリティシステムのスキャナー用の出力線につなぐと、連動する仕組みです。

•

  赤の配線は？

•

  これは常時電源を取ります。セキュリティやアンサーバックを付けているなら、その電源線に割り込ませる、でもOKです。

✔ LEDスキャナーはLEDなだけに消費電力は小さく、電源はヒューズなどから取ってもOK。

•

  なお、クリアスターのみをダミーセキュリティとして単独で付ける場合は、オレンジの連動線は使いません。

•

  これはあくまでも、連動用だから。

•

  そうです。オレンジは無視して、赤に常時電源だけ取ればOKです。

•

  ここで、登場する配線を整理すると、こうなります（↓）



（注釈）ロック線・アンロック線は、単独で付けるときのみつなぐ。
