スライドドアオープン時に、シーケンシャルハザード点灯させる方法

スライドドアが開くときに、シーケンシャルウインカーをハザード点灯させるキットの取り付け方法。ハザードスイッチ線やスライドドア連動線の取り方が分かれば、DIYでもできる。

•

  「シーケンシャルウインカーを、スライドドア連動で光らせる技」の続きです。

  ●レポーター：イルミちゃん

•

  今日は具体的に、デンクルのドアオープンシーケンシャルハザードキットの取り付け方法を解説します。

  ●アドバイザー：DENKUL 岡本研究員

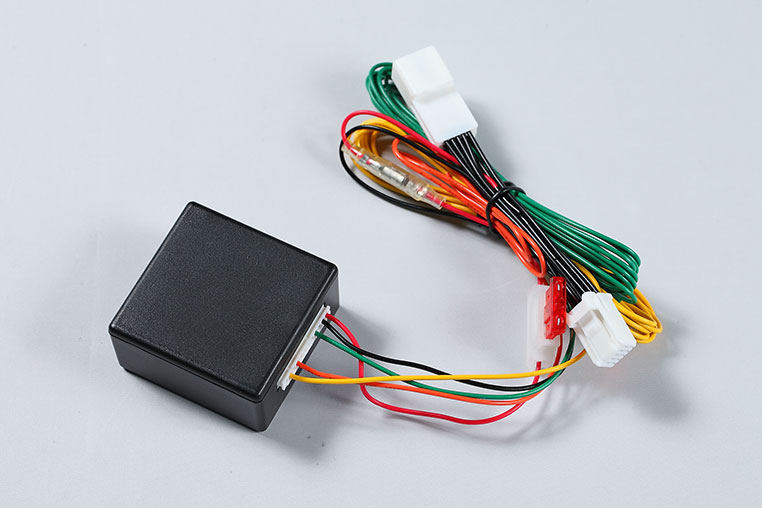

デンクルのドアオープンシーケンシャルハザードキット。第一弾は30アルファード╱ヴェルファイア用。

•

  配線作業の内容は、こんな感じ（↓）です。

✔ ハザードスイッチ線を取る

---

✔ 運転席側スライドドア連動線を取る

---

✔ 助手席側スライドドア連動線を取る

---

✔ 電源を取る

•

  内装のバラしポイントは、運転席足元・助手席グローブボックス・ナビパネルですね。

•

  大きく分けると、3か所での作業。

•

  手間はかかりますが、DIYでも十分できる作業です。

•

  どこから攻めましょうか？

•

  順番はどこからでもいいのですが、ここではハザードスイッチ線の取り方から解説していきます。

•

  今回のモデル車は、30アルファード（ヴェルファイア）ですね。

•

  30アルファードの場合、ハザードスイッチがナビパネルに付いているので、まずはナビパネルを外します。



✔ ナビパネルの外し方は、「ナビパネル（オーディオパネル）の傷付けない外し方╱30アルファード編」で詳しく解説している。

•

  ナビパネルが外れたら、ハザードスイッチの裏につながる配線カプラーに注目。

•

  えーと、配線が4本ほど通っているうちの……どれ？

•

  30アルファードの場合、この黄色（↓）がハザードスイッチ線なんですが……



✔ ハザードスイッチ線に、ユニット側の緑をつなぐ。

•

  色だけの判断だと、色が変わる可能性もあるので、カプラーの何番目の線なのか、デンクルの説明書でも詳しく車種別に解説しています。

•

  その情報があれば、検電テスターで調べる必要もなく、ハザードスイッチ線が見つかります。

•

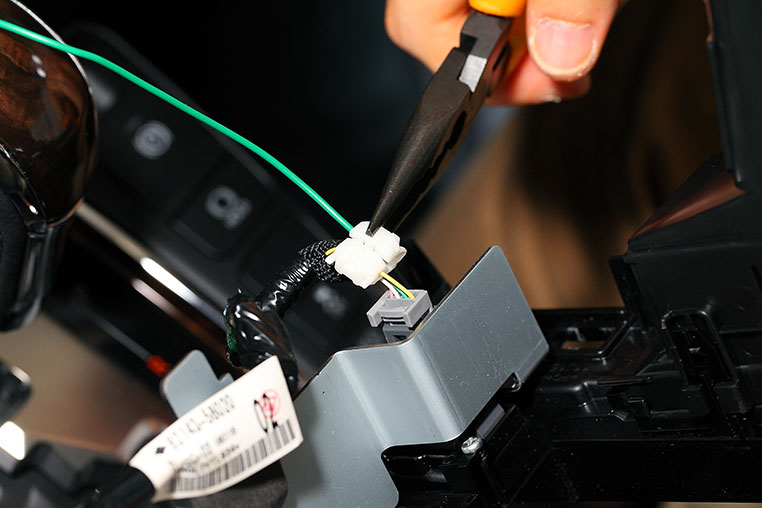

  あとはエレクトロタップで、キットの緑を合流させます。

•

  次は、運転席側のキックパネルを外します。

•

  キックパネルには、ネジが1本使われています。

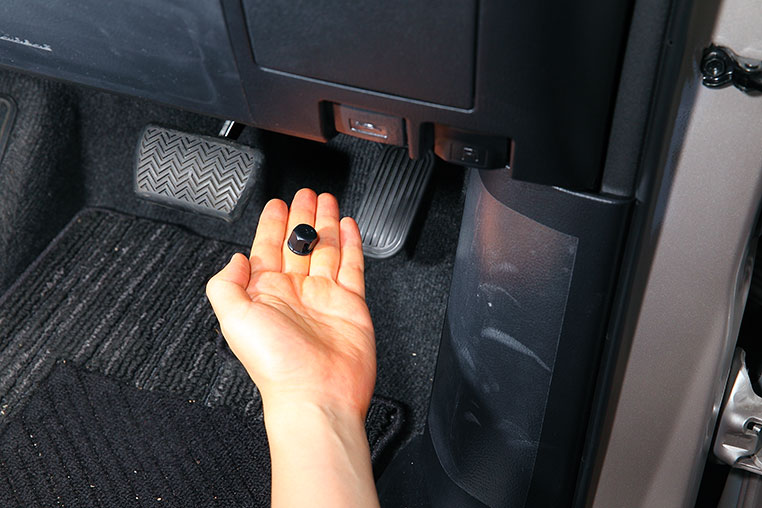

ネジを取る

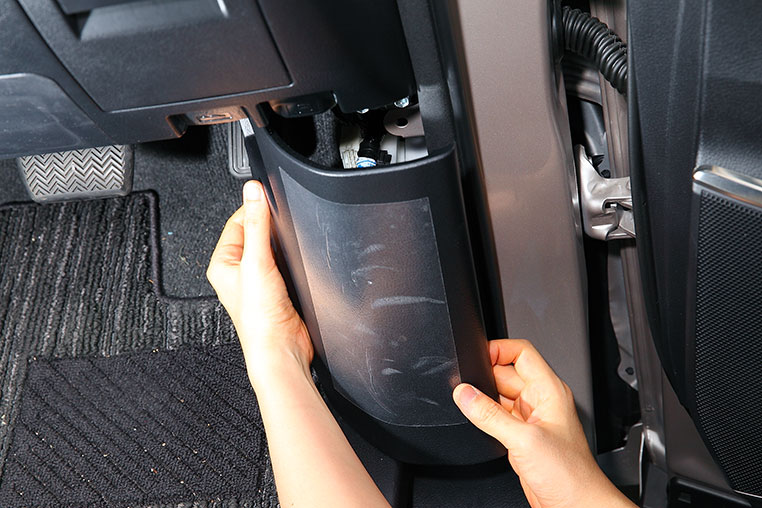

キックパネルを外す


•

  30アルファードのキックパネル裏には、オプションパーツ用の電源取り出しカプラーが存在しています。


•

  これを利用して、カプラーオンでキットの電源が取れるように設計しました。

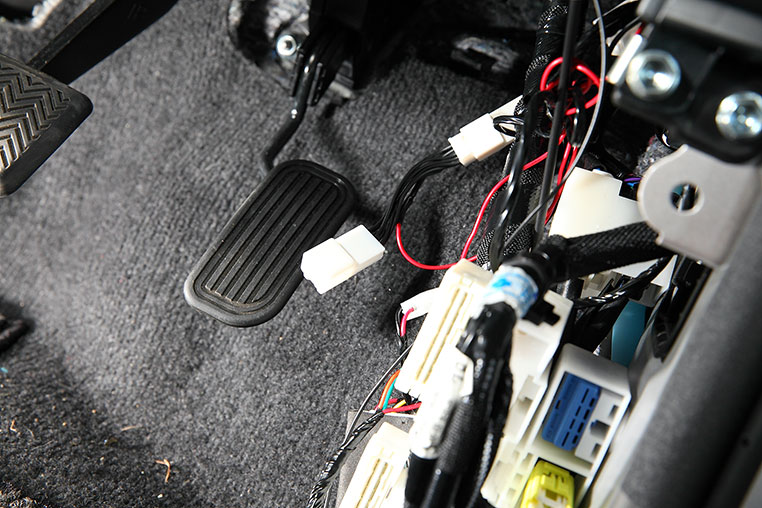

カプラーオンで接続


•

  カプラーがオスメスになっていて、割り込むだけです。純正オプション用にカプラーを使っている人でも、問題はありません。

•

  その場合は、間にデンクルのカプラーが割り込むんですね〜。

•

  ちなみにこの時点で電源とアースが取れているので、このキットはボディアース接続も不要です。

•

  今どきのトヨタ車のオプション用カプラーは、うまく利用すると便利です。

•

  次は、運転席スライドドアオープン線を取ります。

•

  スライドドアオープンの配線とは、どういう線ですか？

•

  スライドドアが開いたら、アースに落ちる仕組みの線のことです。

•

  ドアカーテシ線の、スライドドアバージョンみたいな線ってことか。

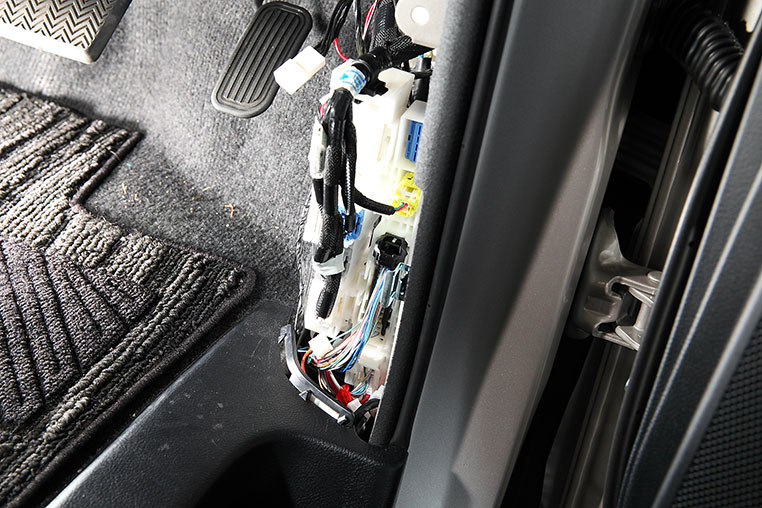

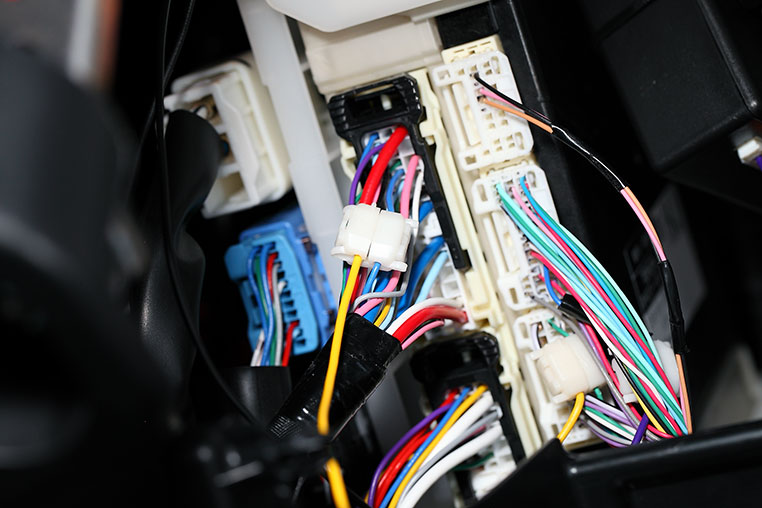

これが30アルファードの場合、運転席側のジャンクションブロック（※）付近で取れます




※ キックパネル裏にある、カプラーの集合地点（↑）。さまざまな純正配線が通過しているポイント。

•

  ここには配線がたくさんありますが……

•

  例によってどのカプラーのどの線なのかは、デンクルの説明書では車種別に解説しています。

•

  30アルファードの場合はというと……

•

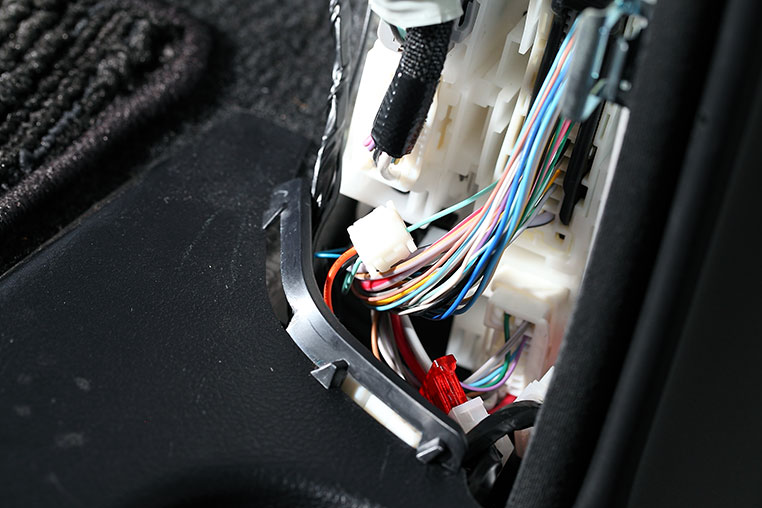

  下ほうにある長細いカプラーの、薄緑の線ですね。ただし似た色の線が複数あるので、ピン位置で確認しましょう。


•

  この薄緑に、ユニット側の橙の線をエレクトロタップでつなぎます。

•

  次は助手席側スライドドアオープン線を取るために、まずグローブボックスを外します。

•

  助手席側は、キックパネル裏ではありません。

•

  グローブボックスを外すときは、まず横のフックを外して……


•

  グローブボックスの両サイド真ん中を、押し込みながら引っ張ります。


•

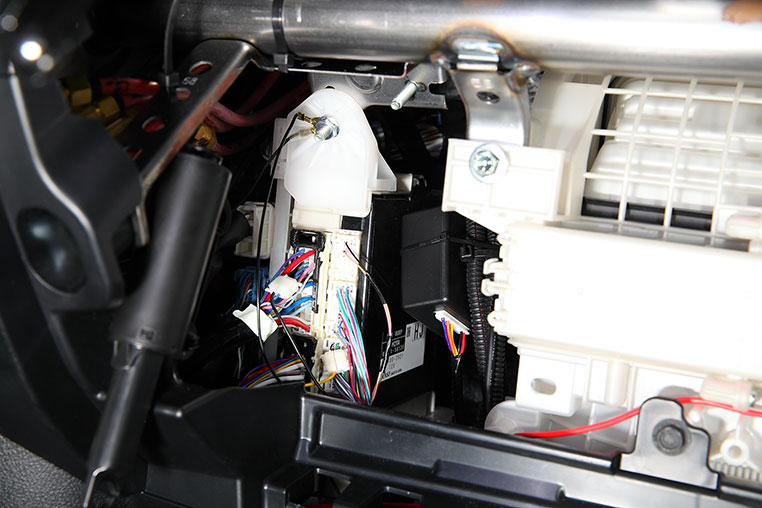

  グローブボックスが外れると、その奥にはBCM（※コンピューター）があって、カプラーがたくさんつながっているのが見えます。


•

  この中に助手席側スライドドア線があります。

•

  ここもデンクルの説明書では、車種別の配線情報が書いてあります。

•

  30アルファードの場合は、下写真のカプラーの青線（※）がそれです。



※ 青といっても、複数の青線があるので、説明書でピン番号も確認しながら取り付ける。

•

  これで取り付け完了〜。

•

  この製品は、面倒な設定もありません。付けるだけでスライドドアに連動して、シーケンシャルウインカー（ハザード）が点滅しますよ。
