ねじサイズ表記の注意点。M（首下径）とアタマ（二面幅）は別モノ

「二面幅」も「首下径」も「M」も、ねじのサイズを表している言葉。1本のねじにサイズが複数ある……と聞くと、初心者的にはややこしい気がするが、慣れれば大丈夫。人間で例えると、胴幅や股下サイズなどがあるようなものだ。

•

  今日はねじのサイズ表記について。初心者の人が誤解しがちな点を、解説しておきます。

  ●アドバイザー：KTC トリー研究員

•

  ねじのサイズの話なら、前回（※）教わりましたよ。絶対タイクツだと思ったら、意外と面白かった！

  ※「車で使われている〈ねじの種類〉と〈サイズの謎〉」参照。

  ●DIYラボ別館 ユキマちゃん

•

  出だしから失礼だな。毎回。
  せめて小声にして。

  ●レポーター：イルミちゃん

•

  前回、「車によく出てくる六角ボルトのサイズは、8・10・12・14・17・19ミリあたりが定番」みたいな話をしましたよね。

•

  それなら私もそろそろ、九九のように空で言えるようになったわ。はち・じゅう・じゅうに・じゅうよん……

•

  しかし、そのサイズは「正確に言うと、ねじのサイズではない」というのが今日のテーマです。

•

  ウソ教えたのッ!?
  覚えたのに!!

•

  ……ウソではありません。しかしそれは、工具の側から見たときのサイズですよね？

•

  あん？

•

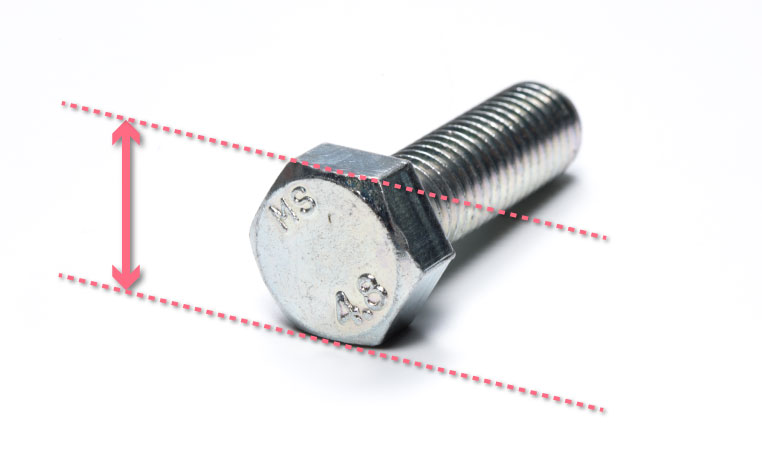

  六角ボルトの場合、アタマの部分の「並行する2面の幅」が「対応する工具のサイズ」。ちなみにこの幅のことを、「二面幅（にめんはば）」と言います（↓）


•

  でも、これは工具を選択するときのサイズの話です。

•

  え〜っと、二面幅が12ミリのボルトなら、12ミリのレンチで外せる。

•

  そうですね。

•

  なにを当たり前のこと言ってるのよ！

•

  しかし、ねじの側からすると、ねじとは、本来はココの部分です。



✔ 「ねじとは？ ねじとボルトの違い」参照。

•

  あ〜。
  一番最初にならった、厳密な「ねじ」部分ですね。

•

  そうです。つまり「ねじのサイズ」といえば、正しくはこのねじ部分の直径のことを指すのです。

ねじの直径


•

  ボルトのアタマに対して、ねじを切ってある所は「首下」と言ったりしますが、この部分の直径を「首下径（くびしたけい）」と言います。

•

  いろいろな用語が出てくるなァ。

•

  あれ〜？ てことは、12ミリ・アタマのボルトの首下径は何ミリなんだ？？？

•

  問題はそこです。工具の視点でモノを考えている先輩から「何ミリのねじ持ってきて」と頼まれたら、それは、六角ボルトのアタマのサイズ（二面幅）を意図している可能性が高い。

•

  確かに。
  工具のサイズを言っていることが多いですね。

•

  しかし、問題はそういう人から「12ミリのねじ買ってきてくれ」と言われたときです。

•

  ……「12ミリ」ッスね〜。
  了解ッス。

•

  そして、ねじ屋さんに行って、「12ミリのねじをください」と言ったら、ここで話が変わってきてしまう。


•

  こ、これは……。
  首下径が12ミリのねじが出てくるヤツでは!?

•

  普通に考えて、そうでしょうね。ちなみに首下径12ミリの六角ボルトのアタマは、車の小形ボルトに照らすと17ミリなんです。標準ボルトなら18または19ミリ。

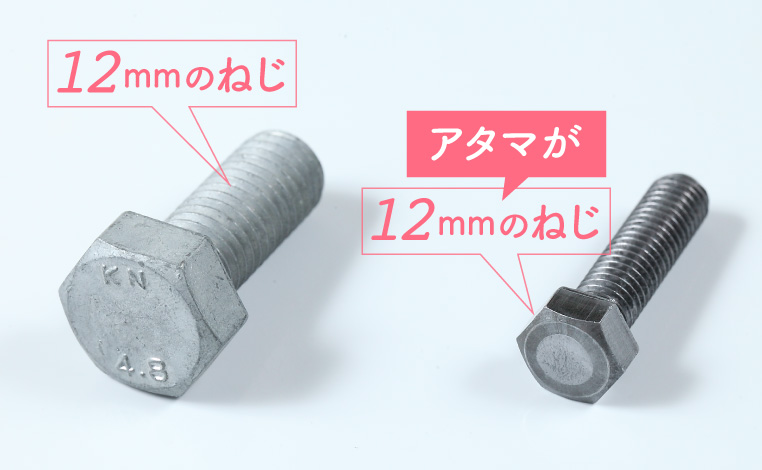

首下径12ミリの六角ボルト

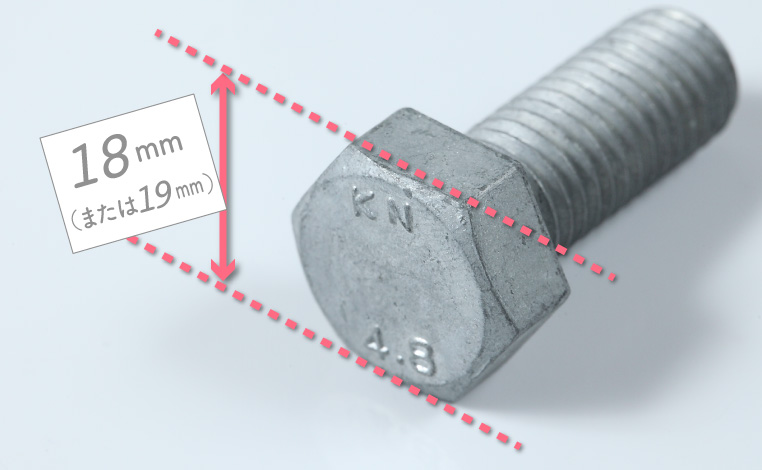

✔ ホームセンターなどに並んでいる一般的な標準六角ボルト（↑）だと、18ミリ/19ミリアタマとなっている。

•

  オイ！ なんでこんな、デカイボルトなんか買ってきやがったんだオメーワ!?

•

  あれ〜？？？ ちゃんと12ミリのねじをくれって言ったのに、あのねじ屋め！

※ ねじ屋さんは、もちろん間違っていません。

•

  なお、ここでその先輩が求めていたであろう、12ミリアタマの小形六角ボルトの首下径は8ミリです。


•

  ……まぎらわし過ぎるッ!!

そういうトラブルを防ぐために使われる表現が、「M」です



---

•

  エム？

•

  ねじのサイズを表すときに、M8（エムはち）とか、M10（エムじゅう）などと、Mに数字を付けて呼びますが……

•

  フムフム。

•

  そういう呼び方をした場合は、これはもう間違いなく、「首下径」つまりねじ山部分の太さを指しています。

ココがM


•

  では逆に言うと、M8のボルトを8ミリのレンチでゆるめることはできないってことね。

•

  そうです。では「M8の六角ボルトは、何ミリのアタマ（二面幅）なのか」……それは前回話した通り、規格で決まっています。

【M8】六角ボルトの二面幅

小 形	12ミリ
標 準	13ミリ
高 力	-----

【M10】六角ボルトの二面幅

小 形	14ミリ
標 準	16ミリ or 17ミリ
高 力	-----

【M12】六角ボルトの二面幅

小 形	17ミリ
標 準	18ミリ or 19ミリ
高 力	22ミリ

✔ ひとくちメモ

ねじサイズ（M）と工具サイズの相関関係について調べたいときは、KTC公式サイトの「ねじの呼びと工具のサイズ・締付トルク参考値」が便利。一般的な条件での既定トルクまで調べがつく。

•

  しかしMのサイズ表記を使うとき、逆に注意が必要なのは、前回紹介した小形ボルトと標準ボルトの違いです。

•

  M8でも、アタマは12ミリだったり13ミリだったりするという展開……。

標準的な六角ボルトと、小形六角ボルトの比較


•

  そうです。M8の六角ボルトを例にすると、自動車・バイク・それに関連する製品だと12ミリ（アタマ）が使われていることがほとんど。

•

  けれど、車やバイクはむしろ特殊だというお話でしたね。

•

  ハイ。普通の標準的なM8の六角ボルトの場合は、アタマは13ミリとなります。全てとは言いませんが、機械類、家具類などはほぼそうです。

•

  ということは、車業界において先輩から「M8ボルトを買ってきてくれ」と言われたときに……


•

  この場合は、ねじ屋さんは、二面幅13ミリの標準的なM8ボルトを出してくれるでしょうね。

•

  オイ！ なんで13ミリアタマなんて買ってくるんだオメーワ！ ウチには13ミリのレンチなんてねーんだよ！

•

  こんな会社辞めてやる!!
