ドライブレコーダーの映像をカーナビで再生する方法

ドライブレコーダーの映像を見るのは、液晶なしモデルだとちょっと面倒。液晶画面付きのドラレコなら、そのまま映像を見られるが、画面はおおむね小さめだ。そして液晶なしの場合は、PCやテレビ等のモニターで見るしかない。これが車内のカーナビで再生できたら便利なのに……それを叶える方法がある。

•

  ドライブレコーダーの映像を、カーナビの画面で再生・視聴する方法について解説したいと思います。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  え？
  カーナビで再生なんて、できるんですか？

  ●レポーター：イルミちゃん

•

  外部出力を持っているドライブレコーダーなら可能です。外部出力機能を持つドラレコは、けっこうあります。

•

  そうなのか。

•

  そもそも、液晶画面付きのドライブレコーダーなら、それで映像の確認もできるのですが、液晶画面が付いていない機種もありますよね。

•

  そっちのほうが低価格ですよね。

•

  そうなんです。録画という面では、別にカメラだけのドライブレコーダーでもいいので。

•

  しかし、イザ映像を視聴したいとなったら不便。

•

  そうなんですよ。液晶画面なしを買ったけれど、やはり映像を見たい・確認したい、という人もいると思います。

•

  そういう場合は、普通は他のモニター（PCやテレビなど）で確認しますよね。

•

  普通はそうなんですが、ここで車のカーナビ画面を活用しようというワケですね。

•

  それ、できるものなら活用したい！

•

  あと、最近はドライブレコーダーをリアにも付ける人が増えていますよね。

•

  いま話題の、煽り運転対策ですね。

•

  しかし、リアにドライブレコーダーを取り付ける場合は、小さい液晶画面などどうせ見えませんので、最初から液晶画面なしを選ぶ人も多いです。

•

  そりゃそうだ。

•

  こういう場合も、カーナビ画面に映像を映せるようにしておくと、便利ですよ。

•

  カーナビの画面にドライブレコーダーの録画映像を映すためには、カーナビの外部入力を使います。

•

  あ〜、なるほど。この場面でもやはり外部入力が出てくるんですね。おさらいは下記記事で（↓）



✔ カーナビの外部入力とは？ 映像入力アダプターの正しい選び方

※リンク先で詳しく読む。

•

  普段は普通に、カーナビとして使用。「今、ドライブレコーダーの映像を確認したい」というときだけ、カーナビの外部入力モード（ビデオモード）に切り替えます。

•

  切り替えたら、ドラレコの映像がすぐ映りますか？

•

  そこは、ドライブレコーダー側の仕様によりますね。再生ボタンを押さないと、映像出力しない機種もあります。

•

  そういうことね。

•

  まあ、とはいえ、ドライブレコーダーの映像を映しっぱなしにしておく必要はないと思うので……

•

  確かに。必要な時に再生ボタンを押して、確認できれば問題ないですね。

•

  では、どうつなぐのか。配線方法を解説していきます。

•

  まず、ドライブレーダー側の映像出力を確認しましょう。機種によりけりでRCAだったり、HDMI出力だったりするのですが……

•

  ここでは、ドライブレコーダーで人気のコムテックを例に説明します。



市場で大人気のコムテックのドライブレコーダー。なお写真上部のスタンド部分は、ビートソニック新製品の「コムテック専用スタンド」

•

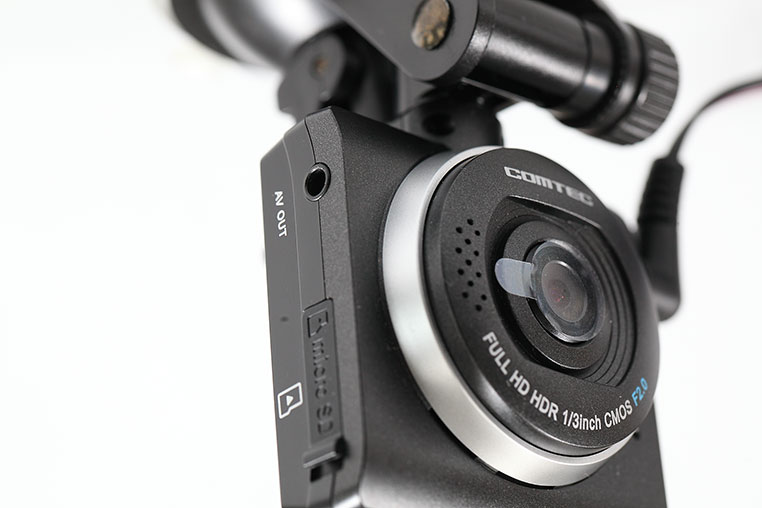

  コムテックさんの場合は、外部出力端子が、イヤホンジャック形状になっています。


•

  この「AV OUT」というのが、映像出力端子なんですね〜。ナルホド。

•

  そしてコムテックドライブレコーダーのオプション品で、映像出力用の「VC-100」というケーブルが出ているので、それをつなぎます。

※詳しくはコムテックHPの、ドライブレコーダーオプションのページを参照。

•

  「VC-100」を差すと、RCAケーブル（黄色と白）に変換されます。映像のみなら「黄色」だけですが、音声（モノラル）も出力されるケースですね。

•

  フムフム。映像しか出力できない機種もあるんですね。

•

  そのへんはドラレコ次第です。

•

  なるほど。

•

  で、RCA延長ケーブルを使って延長し、映像入力アダプターを使って、カーナビの外部入力につなぎます。

•

  配線図は、こうなります（↓）

ドラレコとカーナビをつなぐ配線図



※映像入力アダプターは車種によって異なる。詳しくはビートソニックHPの、映像入力アダプター適合表で確認しよう。

•

  ちなみに、RCAケーブルの場合、黄色が映像線で、赤と白が左右の音声信号（モノラルの場合は1本のみ）となっていますが、赤や白はつながなくても問題はありません。

•

  映像確認なら黄色だけでもいい、ってことですね。

•

  そうですね。反対に、黄色をつながずに、赤・白の音声だけをつなぐと、カーナビ側に外部機器がつながったことが認識されないケースはあります。

•

  そうなんだ。

•

  ようは、赤・白・黄色のうち、特に黄色だけは、重要な意味合いを持っている線なのです。

•

  今回はドライブレコーダーの映像を見るのが目的だから、つなぐべきは黄色ですよね。

•

  そうですね。それ以外（赤や白の音声ケーブル）は、つないでもつながなくても問題はありません。
