エーモンの電源プラグ＆電源ソケットの種類まとめ

エーモンの電源プラグ＆ソケットシリーズが大幅リニューアル。電源プラグとは、シガーソケットからの電源取り出しに使うアイテム。一方電源ソケットは、例えば見えない場所でドラレコの電源を取ったりできる。種類が豊富なので各モデルの違いを整理した。

エーモンの定番製品、「電源プラグ」と「電源ソケット」シリーズがリニューアルされました。

●レポーター：イルミちゃん
これまでは12V車のみだった電源プラグが24V車対応になったり、細かいところで使い勝手が良くなっています。

●アドバイザー：エーモン中塚研究員
ところで、エーモンの「電源プラグ＆ソケット」は種類がいろいろあるのをご存じでしょうか。
リニュアールしたものだけでも、電源プラグで4種類、電源ソケットで4種類ありますね。
そもそも『電源プラグと電源ソケットの違いからよく分からない！』という人向けに、この機会に分かりやすく整理しておこうと思います。

シガーソケットから電源取り出しに使う「電源プラグ」

まずは「電源プラグ」。これは車のシガーソケットから、電源を取り出すためのアイテムです。
プスっと挿すだけで、電源を取れる。
そうです。
最もカンタンな電源の取り方ですね。
そしてその電源プラグだけで、4種類もあるのがエーモンのスゴさですね。
まずはオーソドックスなアイテムから紹介します。

電源プラグ・0.5スケアコード（1536）

Amazonでも販売されているエーモン電源プラグ（1536）。配線コードの太さは0.5スケアで、60Wまでの電装品を接続可能。

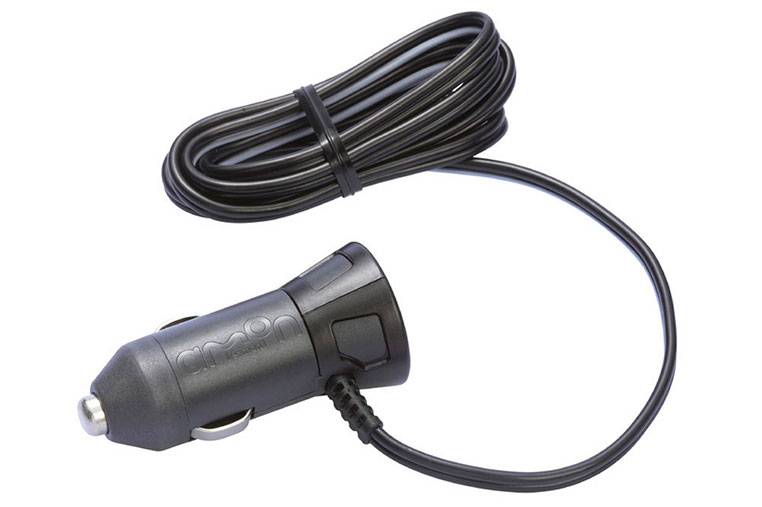

電源プラグ・1.25スケアコード（1537）

詳細はAmazonのエーモン電源プラグ（1537）参照。配線コードが1.25スケアと太く、120Wまでの電装品をつなげる。

上の2つは、単純に電源取り出しをしたいときに使うプラグです。
2種類の違いは？
これは配線コードの太さ（スケア）の違いだけ。「1536」は0.5スケア、「1537」のほうは1.25スケアの太線が付いています。
線の太いほうが、電気をいっぱい流せる。
つなげる電装品の消費電力が「1536」は60W以下、「1537」では120W以下、となっています。
例えばLEDにつなぐなら、「1536」で十分ですよね。
ハイ。電源プラグの配線の先は切りっぱなしの状態になっているので、ここに「接続コネクター」などを付ければ、0.2スケアの細線にもつなげます。
接続コネクターの付け方は、「ギボシ端子の立場を脅かす!? 接続コネクター」を参考にしてくださいね。
そして次の「電源プラグ（スイッチ付き）」。これはその名の通り、スイッチが付いています。

電源プラグ・スイッチ付き（1538）

詳細はAmazonのエーモン電源プラグスイッチ付き（1538）参照。配線コードは0.5スケアで60Wまでの電装品をつなげる。

車のシガーソケットは、ACCオン（車種によってはイグニッションオン）のタイミングで電源が入ります。
つまり、走行中は電源が入りっぱなしになりますね。エンジンを止めて、ACCオフにするまで。
ですね。電源プラグの電源をオフにしたかったら、抜くしかない。
なるほど。
そこで、その間でも自由にオンオフできるようにしたのが「電源ソケット・スイッチ付き」なんです。
車のACCオン以降のタイミングなら、自由にオンオフできるということですね。
そういうことになりますね。そして次は、ちょっと特殊な電源プラグ（↓）。

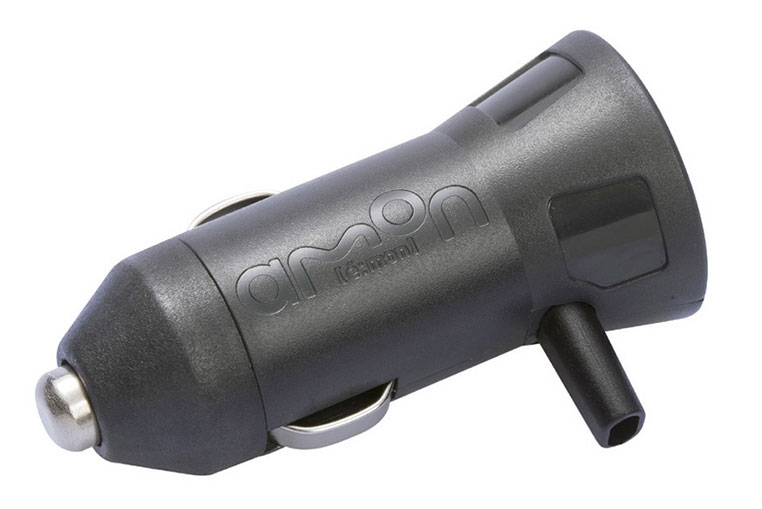

電源プラグ・組み立て式（1539）

詳細はAmazonのエーモン電源プラグ組立式（1539）参照。ハンダを使って組み立てるDIY用プラグ。適合コードサイズは0.2〜0.5スケア。つなげる電装品は60Wまで。

組み立て式？
コレは、いったい……？
以前からあるエーモンの「プラグタイプN（1552）」のリニューアル版で、自分でハンダで線をくっつけて使う製品なんです。
配線は付いてないんですね。
プラグの部分だけの製品です。0.2〜0.5スケアの範囲の配線を、自由につなげます。

受け口を増設できるのが「電源ソケット」

次は、電源ソケットを整理します。
これも全部で4種類あります。
ここで確認。電源プラグと電源ソケットは、どう違うのでしょうか？
受け側となるのがソケットです。
電源ソケットの、主な使い方は？
例えばアクセサリーソケットを好きな場所に増設したり、裏に隠して、見えない場所でドライブレコーダーの電源（シガープラグ）を取ったりするためのものですね。
なるほど〜。
そういう用途か〜。
エーモンの電源ソケットは歴史の長い製品が多くて、中には何十年も変わっていないものもありました。そこで、今回リニューアルとなりました。

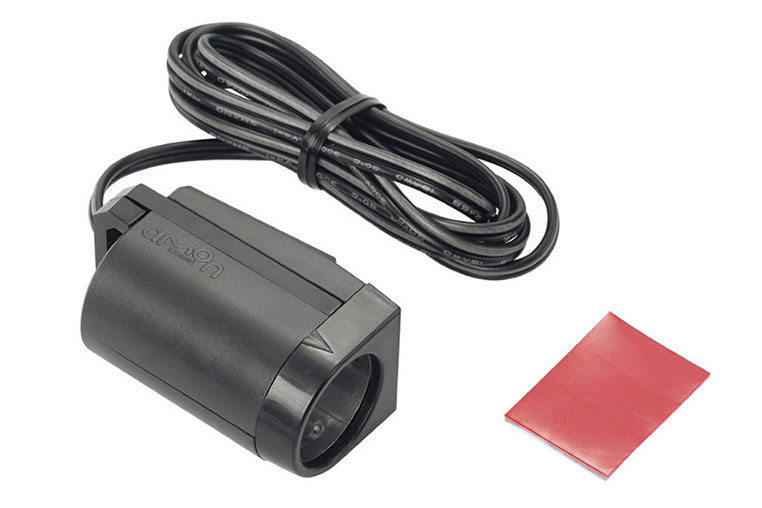

電源ソケット・貼り付けタイプ（1540）

詳細はAmazonのエーモン電源ソケット貼り付けタイプ（1540）参照。エーモンの旧製品「線付ソケット・メス（E329）」の後継製品にあたるソケット。

これは、シガープラグタイプのスマホ充電器や、空気清浄機などの電源を、好きな場所から取れるようにできるソケットです。
貼り付けタイプだから、好きな場所に貼り付ければいい。
ですね。好きな場所に、シガーソケットを増設できるカンジですね。
ところで……。ソケット自体の電源は？どこから取りますか？
ソケットの裏側の配線は切りっぱなしになっているので、ここにACC電源を取ります。マイナス線はボディアースします。
通常のACC電源の取り方でよいのでしょうか？
そうですね。ナビ裏とか純正シガーソケット裏からACC電源を取ります。
それなら、「オーディオ裏からACC電源を取る方法」などが参考になります。

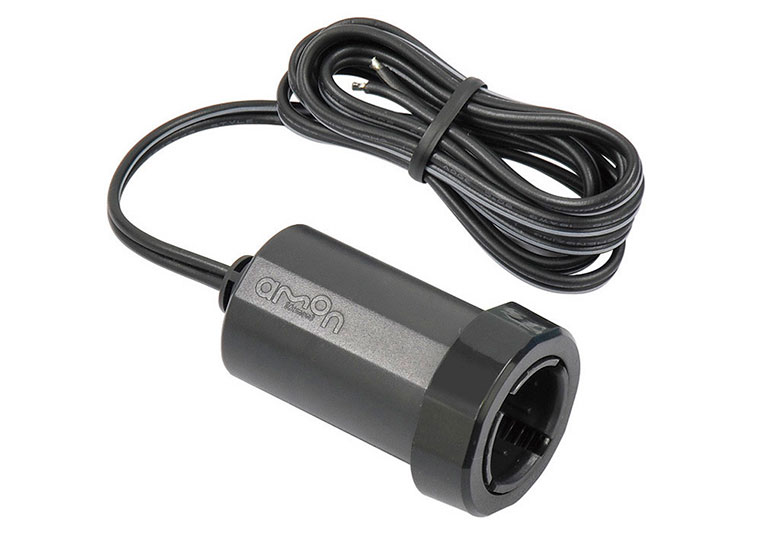

電源ソケット・プラグロックタイプ（1541）

詳細は【Amazon.co.jp 限定】エーモン電源ソケットプラグロックタイプ（1541）参照。24V車にも対応。19φ〜20.9φのプラグを差し込める。

「電源ソケット・プラグロックタイプ」は、見える場所に増設するというより、ドライブレコーダーやレーダー探知機の電源を見えない場所で取るためのアイテムです。
通常だと、シガーソケットにつなぐ電装品たちですが……
それだと配線が丸見えになってしまうので、見えない裏側で、このソケットにつなぐのです。
そしてこのソケット自体には、別の場所から電源を取っておくのか。
ハイ。ACC電源とボディアースにつなぐだけ、という点はさっきの製品と同じです。
スマホ充電器と違って、ドラレコの電源はつなぎっぱなしですもんねぇ。オモテ側よりウラ側のほうがスマート。
それと、ウラ側で知らない間にプラグが抜けてしまうのを防止するために、ロック式になっているんです。
あ……。ロック機構がないソケットだと、抜けてしまう可能性がある？
そうなんです。いろいろなプラグがある中で、細めだと抜けてしまったりする。それにも対応するために、ロック機構を付けました。
なるほどね〜。
あと、プラグの長さはバラつきがあります。短いプラグの場合も考えて、ソケット内の電極が可動電極になっていて、端子部がプラグのサイズに合わせて動くんですよ。
プラグ側の仕様のバラつきを、ソケット側が吸収してくれるんだ！さすがよく出来てます。

電源ソケット・ヒューズ電源タイプ（1542）

詳細は【Amazon.co.jp 限定】エーモン電源ソケットヒューズ電源タイプ (1542）参照。昔からよく使われている「電源ソケット1穴（1554）」の後継モデル。

これはソケット自体は、さきほど登場した「1541」と同じですが、ヒューズ電源が付属しているタイプです。
つまりこのヒューズ電源を使って、ヒューズボックスからACC電源を取ればいい。
そういうことですね。車種によってヒューズ形状が異なるので、平型、ミニ平型、低背の3種類のコードが入っています。
この3種類のどれかが、自分の車のヒューズと合うわけか。
ただし、アンペア数は15アンペアヒューズが付属しているので、交換する純正のヒューズも15アンペアに限られます。
電源の取り方は、「ヒューズボックスからACC電源を取る方法」が参考になりますね。
マイナス線の先にはクワ型端子が付いているので、そのままボディアースできます。
「1541」を取り付けやすくしたのが、「1542」という感じですね。
そして最後に紹介するのは、エンジンオフ後も、設定時間だけ電源を供給し続けるソケット。

電源ソケット・オフタイマー機能付き（1543）

詳細はAmazonのエーモン電源ソケット OFFタイマー機能付（1543）参照。12V車のみ対応のソケット。24V車は使用不可。

純正のシガーソケットは、ACCオフにした段階で電気が切れますが……
このソケットなら、すぐには電源が切れません。
これは……。
なんのための機能？
エンジンオフになってもスマホの充電を続けるとか、ドラレコの監視機能付きを作動させ続けることができます。
そっか。
それは使える。
最終的にオフにするタイミングは、0分╱30分╱60分後から選択できます。
0分にすれば、普通のソケットと同じように使えるわけですね。
そうですね。固定は両面テープ貼り付けなので、好きな場所に貼り付けて設置します。
以上、電源取り出しの定番アイテム、エーモンの「電源プラグ＆ソケット」の違いを整理してみました。今後の電源取り出しに役立ててくださいね♪

DIY Laboアドバイザー：中塚雅彦
カーDIY用品メーカー・エーモン広報担当で、エーモンの顔と言える人物。端子や配線コードの仕様など細かいところまで深い知識を持っているので、DIYラボでは「電装DIYのきほん」に関する記事を担当。中塚ハカセ、とも呼ばれている。
