アクリルヘッドライト加工方法（第19回）

シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱ユニットと基板の接続方法

• 1
• 2
• 3
• 4

シーケンシャルウインカー（純正風の流れるウインカー）自作の仕上げ。リレーユニットと基板をつなぐ工程だ。これでいよいよウインカーが「流れる」。内蔵型ユニットを使っているので、配線は思いのほかシンプルだ。

•

  前回作ったLED基板と、流れるウインカーユニットをつなぎます。

  ●アドバイザー：球屋 森田研究員

•

  今回は、「内蔵型」の流れるウインカーユニットを使っているのがポイントですね。

  ●レポーター：イルミちゃん



球屋の「純正シーケンシャルパターン 内蔵型流れるウインカーユニット」

•

  内蔵型を使うというのは、ヘッドライトの中でつなぐということです。

•

  ヘッドライト「内蔵」になるんですね。

•

  つまりLED基板が作れた段階で、その基板に直結できる。先に完成イメージを見ると分かりやすいと思います。

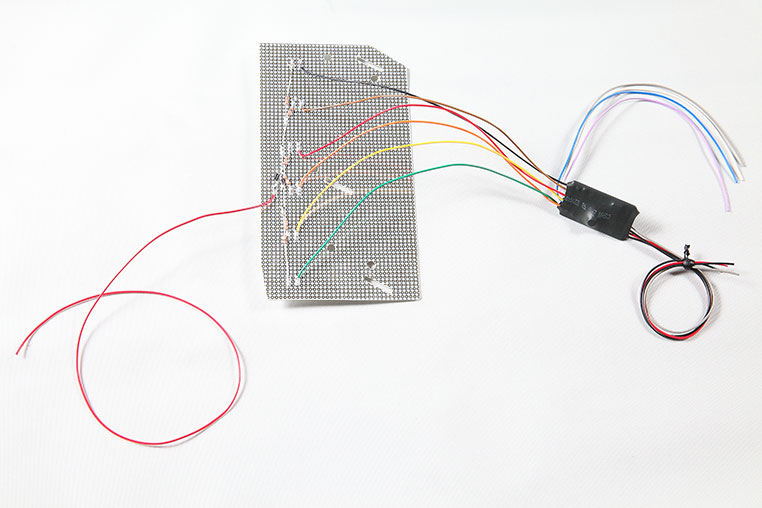

こんな風に基板とユニットをつなぐ



（左）LED基板╱（右）流れるウインカーユニット

•

  基板の位置とユニットの隠し場所によっては、配線が届かないケースがあるかも。もしそうであれば、延長します。

•

  「内蔵型」は、ヘッドライト1個の基板に対して、「ユニット」も1個付ける。だから配線がシンプルですね〜。

•

  今回は6個のLEDで、6ブロック分けしていますが、プラス側の回路は合流させています（※前の工程参照）

  ※「シーケンシャルウインカーの作り方／回路の作成方法」参照。

•

  プラス側だけ見れば、普通のLEDルームランプの自作と変わらないですね。

•

  そのプラス側の回路上に、LEDの電源を取るためのプラス線をつなぎます。

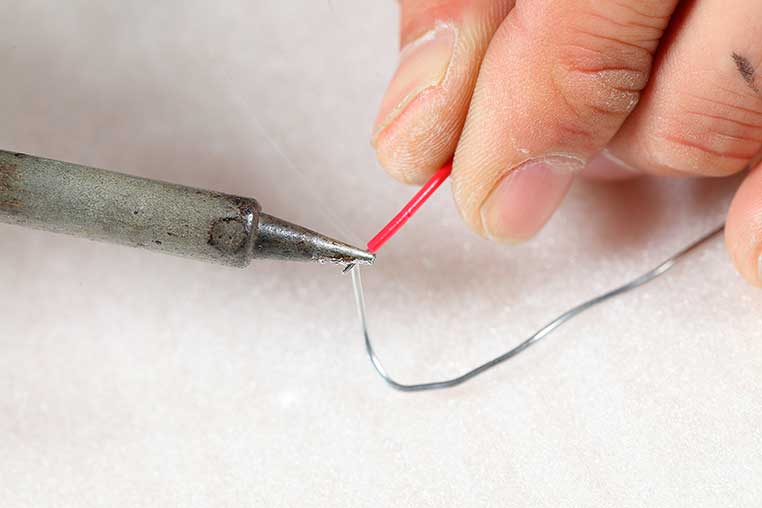

銅線にハンダを付けておく

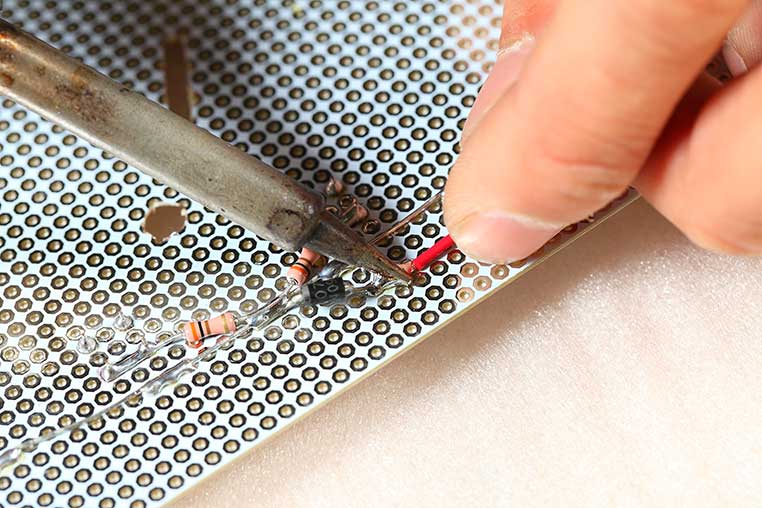

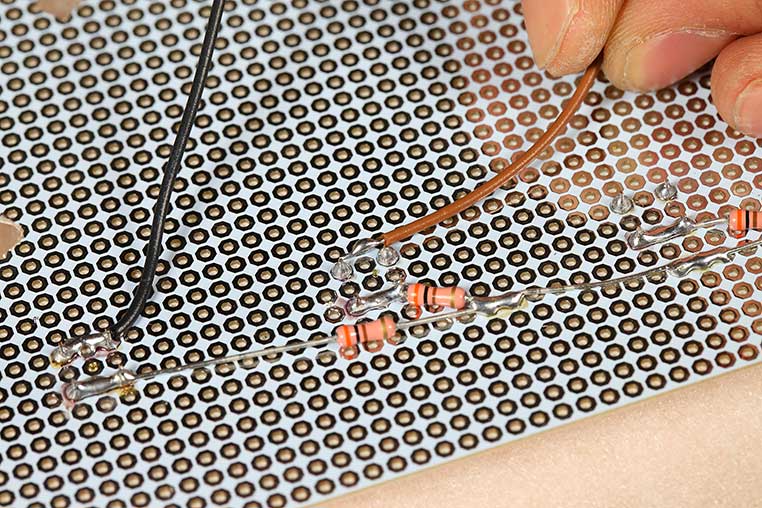

プラスの回路にハンダ付け

•

  流れるウインカーユニットは、マイナス線をLEDごとに別々につなぎます。それで各LEDの点灯タイミングを、独立してコントロールする。

•

  だから、マイナス線はいっぱいあるんですね。

•

  今回使用するユニットは10ブロックまで対応。なので、マイナス線は、合計10本ありますが……

•

  今回はLEDが6個（6連流し）なので……

•

  そういう場合は、1〜6番目までの配線だけ使います。

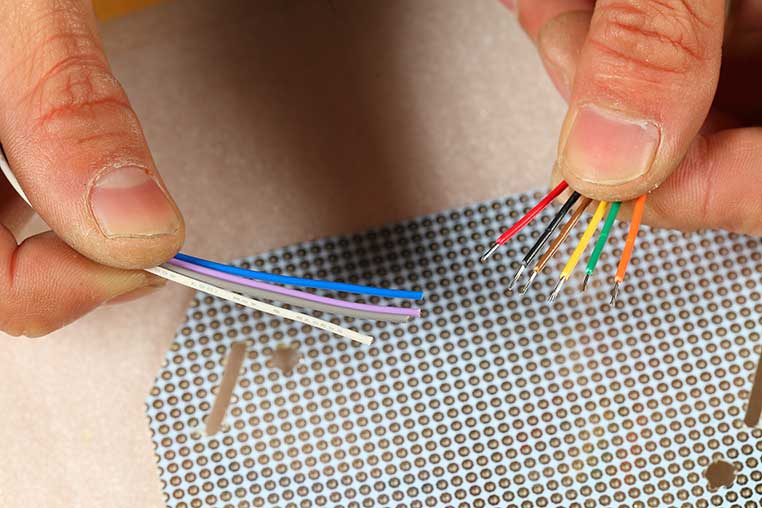

使う線は6本だけ



左の4本は余る。

•

  ここで注意。
  マイナス線には順番があります。

•

  つまり、どの6本を使うかも決まっている。

•

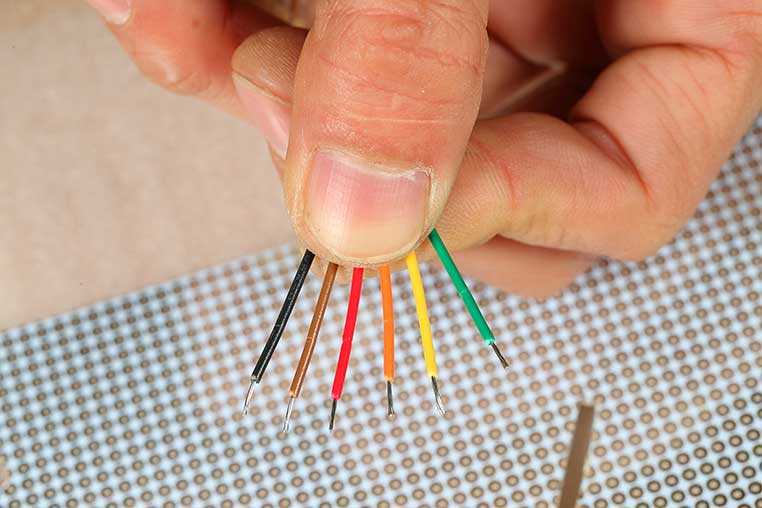

  ヘッドライトの内側（グリル側）が1番目のLEDで、黒、茶色、赤、オレンジ、黄色、緑……の順でつなぎます。


•

  この順番を間違えると、きれいに順番に点灯しない。流れ方が、おかしなことになります。

•

  今回はこれ以外の色の線は余り、なんですね。

•

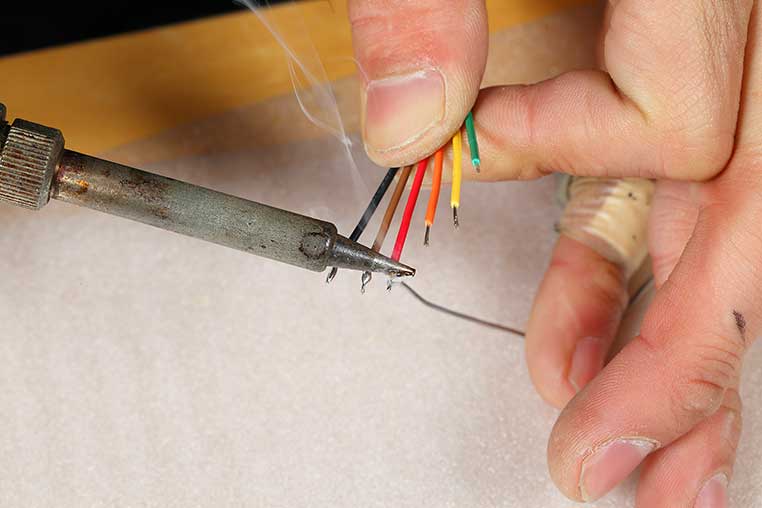

  まず、銅線にハンダを先に付けておきましょう。


•

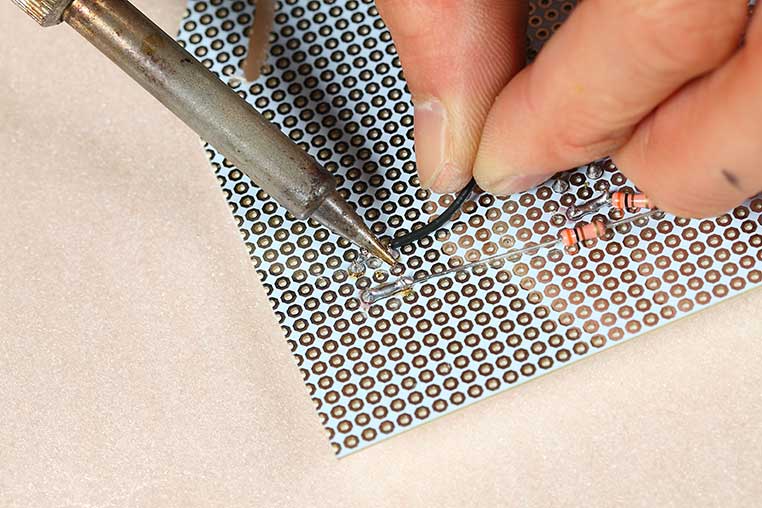

  そして順番どおりに、LEDのマイナス足にハンダ付けしていきます。


•

  4本足LEDには、2本ずつプラス足とマイナス足がありますが……、

•

  銅線を長めに露出させておいて、2本のマイナスにかかるようにハンダ付けしています。


•

  片方のマイナス足でも、電気は流れますが……

•

  両方にハンダ付けしておくほうが、線を引っ張ってしまったときの強度などはアップします。

•

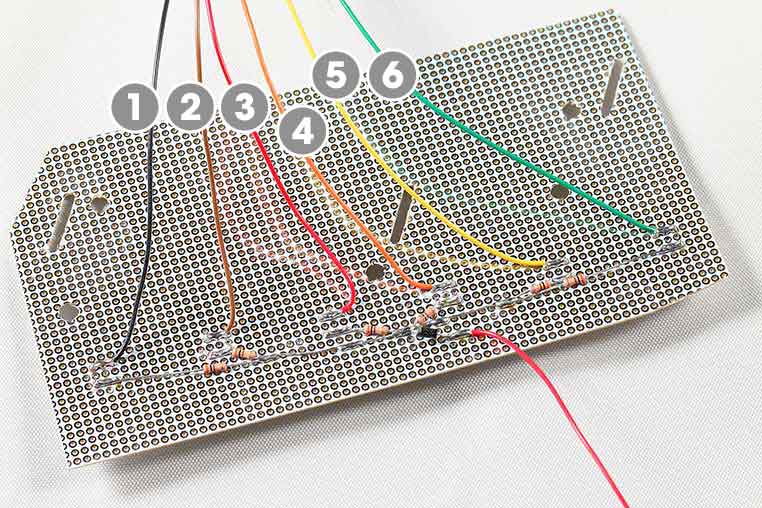

  というわけで、6本のマイナス線も付きました。


•

  基板が出来た段階で、点灯チェックはしたほうがいいですね。

•

  ヘッドライトに組み込んでから接触不良が発覚したら……また、バラさないといけませんので。

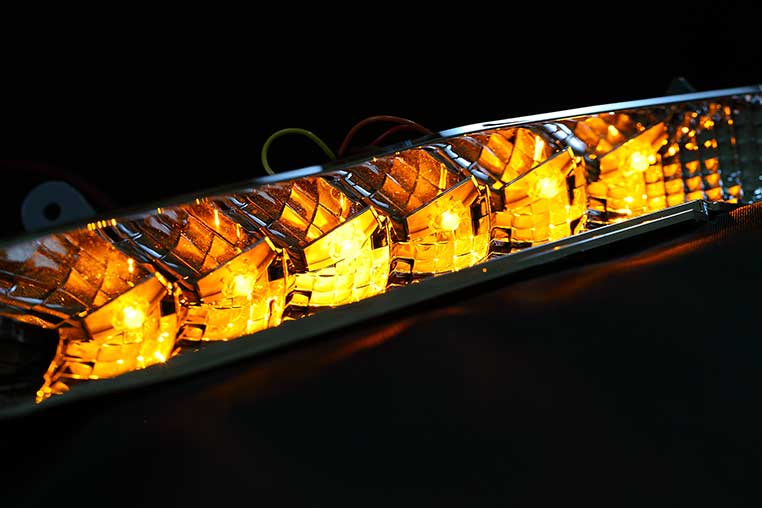

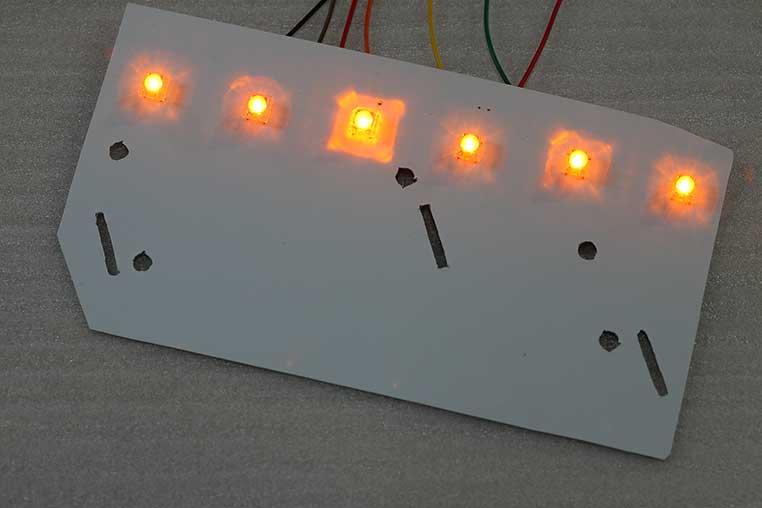

点灯！

•

  配線としてはプラス側の電源と、ユニットのプラス、マイナスの3本だけ。この3本をつなげばこの段階で、「流れる」はずです。

•

  余ったマイナス線は、1本ずつ収縮チューブ等で絶縁しましょう。

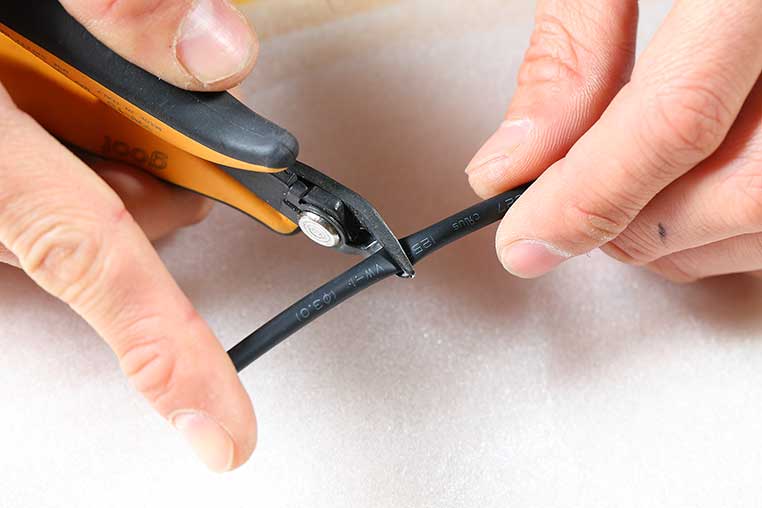

細い収縮チューブを切り出す


•

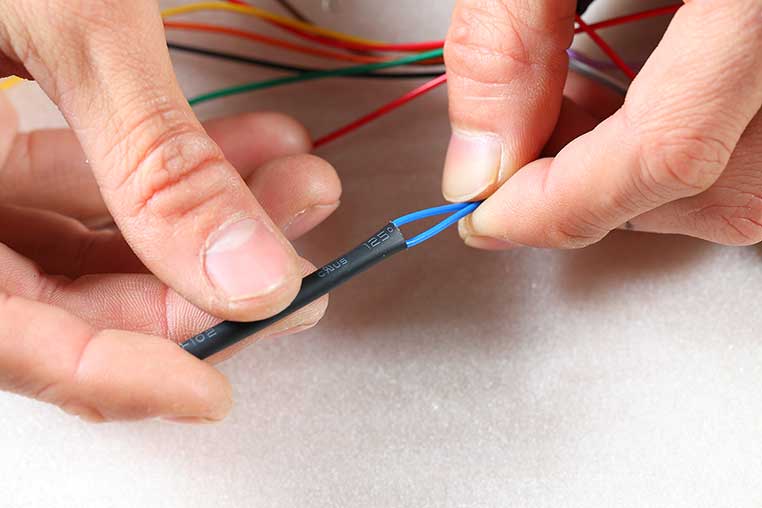

  収縮チューブを抜けにくくするために、配線をUの字に折り返して、太さを稼ぎながら圧縮するといいですよ。

こういう風に差し込んで

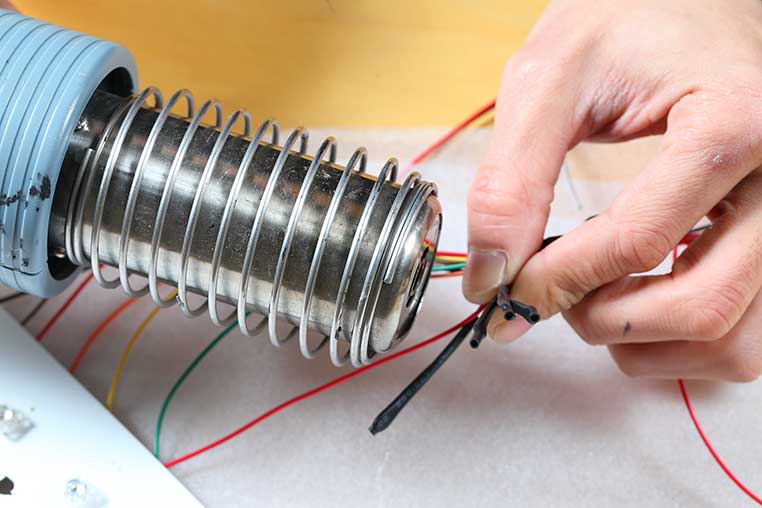

熱であぶって収縮させれば…

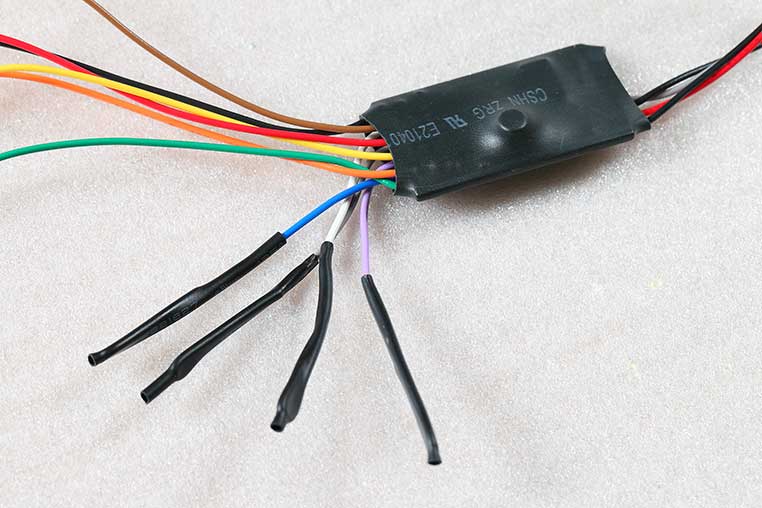

絶縁完了。

•

  配線数が多いので、バラバラのままではなく、結束しておきましょう。

•

  ビニールテープでグルグル巻き？

•

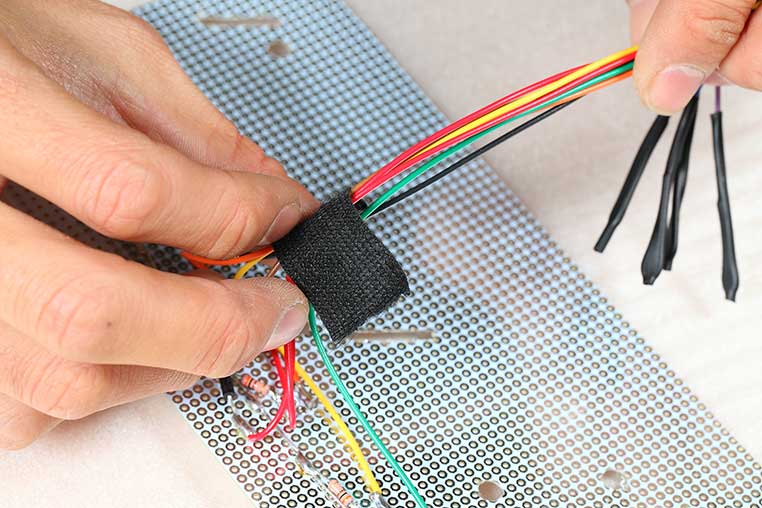

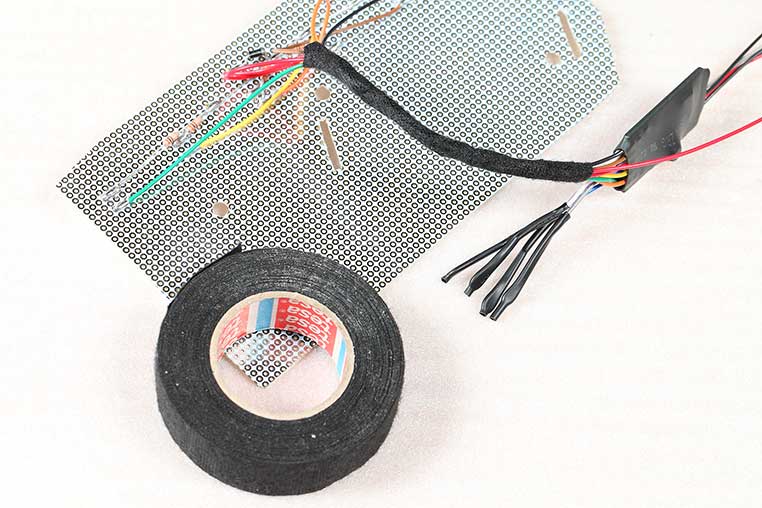

  それでもいいんですけど、僕らはテサテープを使っています。ハンダ付けしたポイントの、絶縁にも使いますね。



仕上げたところ


•

  部分的にじゃなくて、全線にわたって巻いていくんですね〜。

•

  まあ、そこまでしなくてもいいんですけど、カラーコードを黒に変えておく、っていう意味合いもあるんですよ。

•

  ほほう。

•

  ヘッドライト内のリフレクターに、隙間から見えたカラーコードが写り込んだりすると見栄えが悪いので。

•

  基板ができたので、86前期のポジションLED基板と差し替えますが……

純正の取り付けカバーが戻らない!?


•

  純正基板と違って、背面に配線をつなげてあるせいで、そのままでは同じようにサンドイッチできません。

•

  あらま。

•

  こういう場合は、取り付けカバー側を少しカットします。

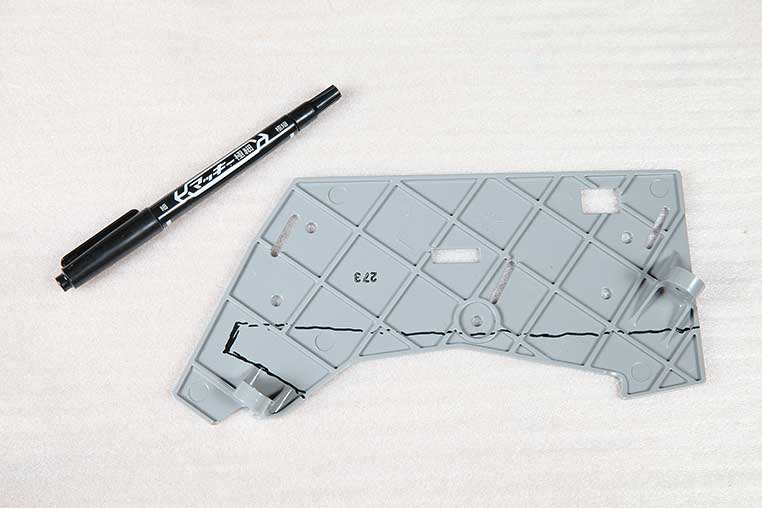

だいたいのラインを描いておき…

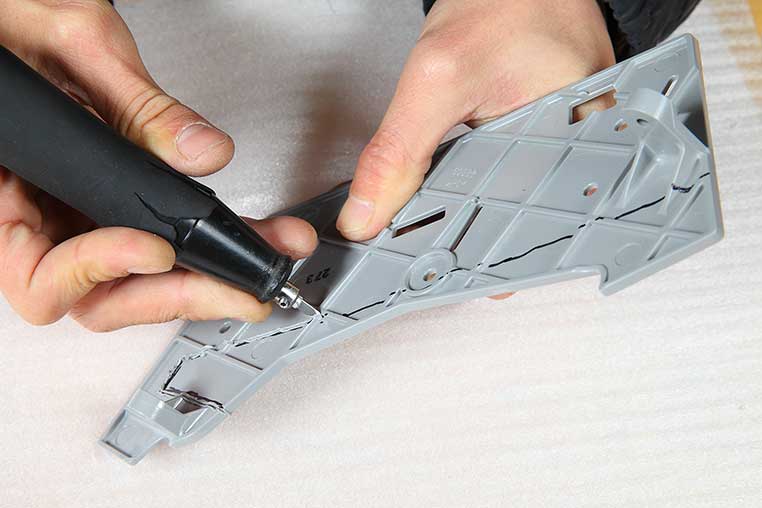

超音波カッターでカットする


•

  ステーの部分とネジ穴が残っていれば、純正と同じように固定できますからね。

•

  なるほどね。

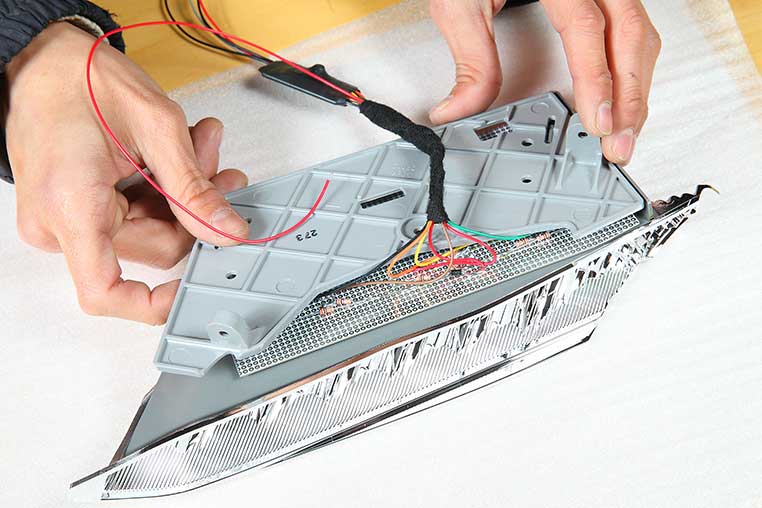

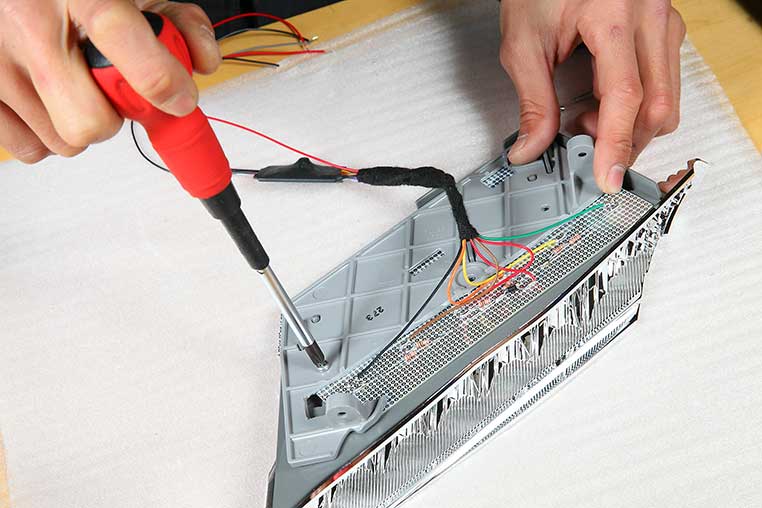

無事にネジ留めできた！


•

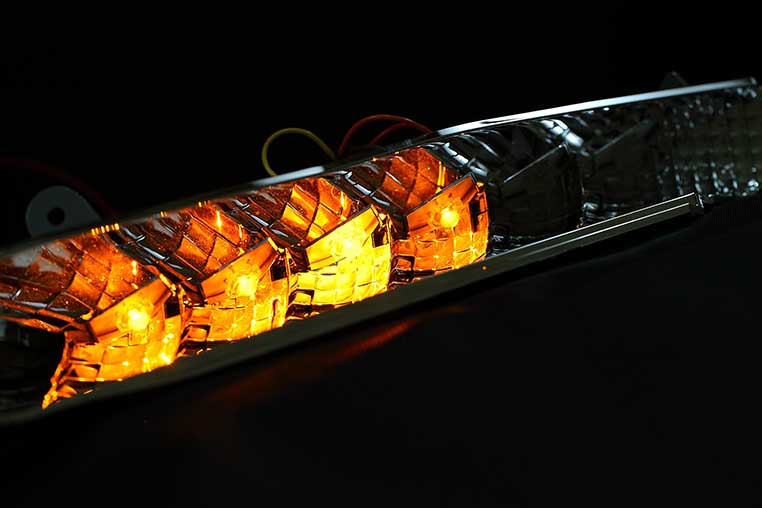

  これでポジションランプ「改」の、シーケンシャルウインカーができました〜！
