アクリルヘッドライト加工方法（第19回）

シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱必要な材料は？

• 1
• 2
• 3
• 4

純正風シーケンシャルウインカーを作るために必要な材料について。C-HRやレクサスのような「流れるウインカー化」するためには、何を買えばいいのか。ここでのモデル車はトヨタ86だが、違う車種でも参考になる話だ。

•

  お待たせしました。シーケンシャルウインカーの作り方編スタートです。

  ●レポーター：イルミちゃん

•

  まずは、流れるウインカー化できそうなスペースを探すところから始まります。

  ●アドバイザー：球屋 森田研究員

•

  どんなスペースでもいいわけではなくて……。

•

  純正風のシーケンシャルウインカーにするなら、LEDを横に並べる必要がありますよね。タテ長とかは無理がある。

•

  で、今回は86前期のヘッドライトがモデル。

86前期のヘッドライト



ヘッドライト殻割りについては、「ヘッドライトを殻割りする前に知っておくべきこと」から読むのがオススメ。

•

  86前期の場合は、そもそもウインカーがヘッドライト内にないです（バンパー側にある）。

•

  つまりは移設が必要なパターンか。

•

  その場合、ヘッドライト内のポジション（スモール）ランプ部が、流れるウインカー化するのに都合がいい。

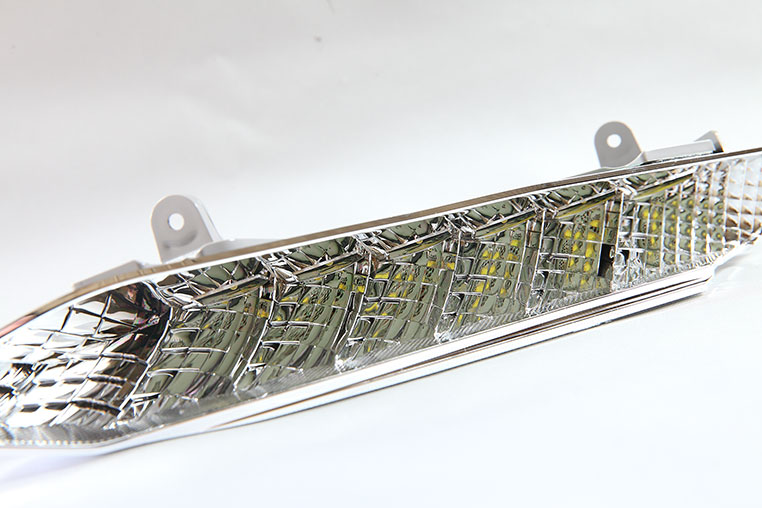

ポジションランプ部分


•

  6個のLEDが横に配置されていて、リフレクター（反射板）で光らせる仕組みになっています。

•

  なんとも都合のいい横並びのLED配置ですねぇ。シーケンシャル化しろ、と言っているように見えます。

•

  こんなに都合のいい例は珍しいですけどね。

•

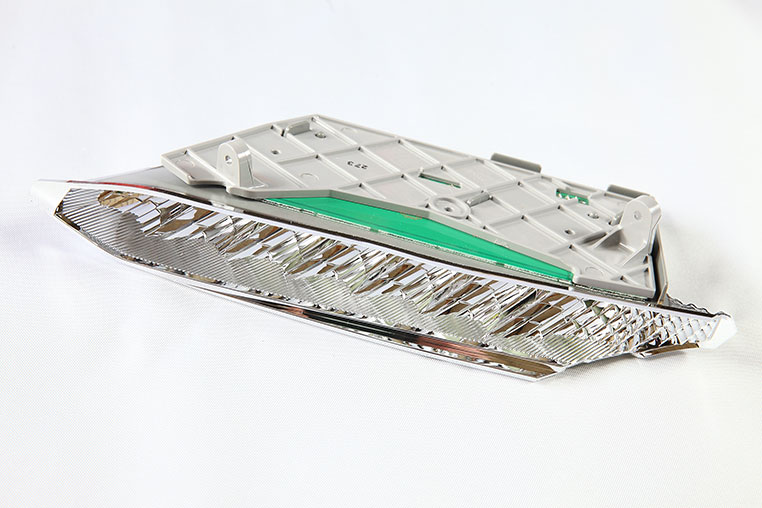

  ヘッドライトのハウジング（土台）から、ポジションランプユニットだけ外したのが下の状態。

ポジションランプのユニット一式


•

  ええっと、純正LEDはどこですかね〜？？？

•

  もっとバラす（↓）と、構造がよく分かりますヨ。


•

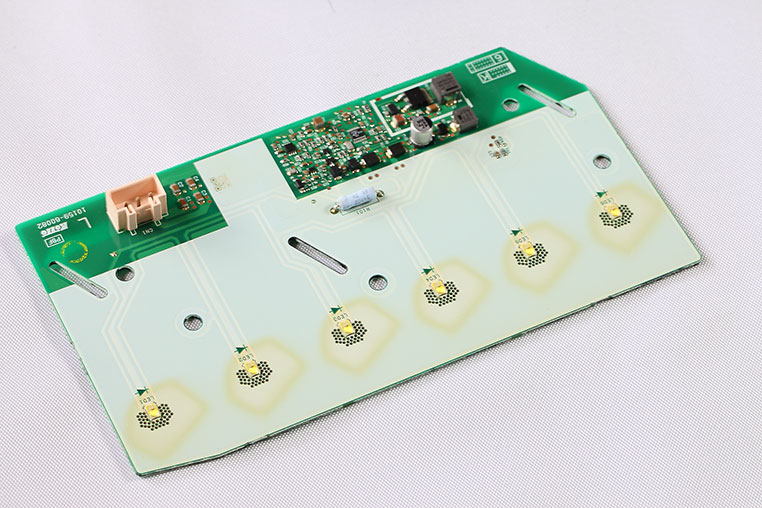

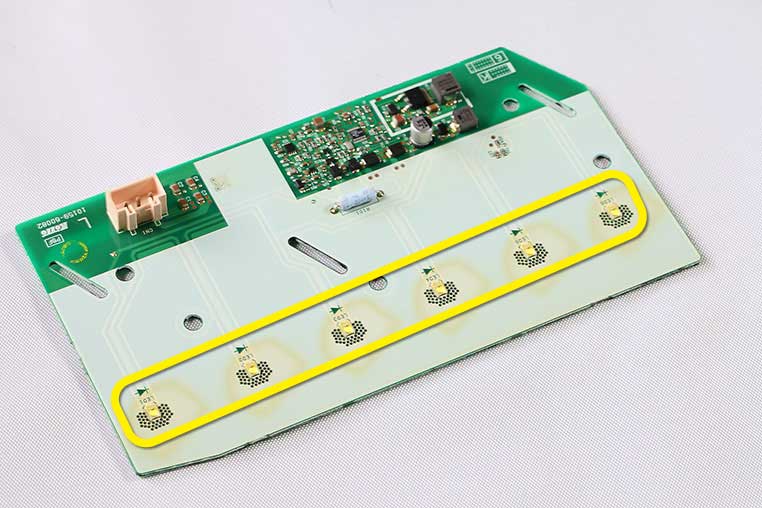

  リフレクター部分と取り付けプレートの間に、LED基板がサンドイッチされていました。

•

  この基板に、LEDが付いているんだ〜。


•

  この純正LEDは、生かせるのでしょうか？

•

  今回は、この純正LEDはポジションランプ用の白色ですから、LED自体は使えません。

•

  あ、そっか。
  ポジションでしたねコレは。

•

  そうです。だからウインカー用のアンバー色LEDに交換していきます。

•

  ……ということはLED打ち替え？

•

  いや、今回のパターンだと純正LEDの基板は、どっちにしても使えません。そもそもポジションLED用の基板の作りになっているので。

•

  基板の作りが違うというのは……、

•

  流れるウインカー化するには、LEDを独立させた回路にしないといけません。

  ※「C-HRやレクサス風〈流れるウインカー〉後付けガイド」参照。

•

  なるほど、だから純正リフレクターは利用するけど基板は作り直す、みたいな。

•

  これがもし純正でLEDウインカーだとしたら、純正基板と純正LEDを使いながら加工することもあります。そのへんはケースバイケースです。

同じ86でも後期なら純正LEDを生かして作る



86後期は、最初からLEDウインカー（流れない）

•

  流れるウインカーの作り方は、車種によっていろいろってことですね。

•

  今回は純正のリフレクターを生かします。その場合「純正LEDと同じ位置に、アンバーLEDを付け直す」必要があります。

•

  光源がズレたら……。
  うまく反射しない？

•

  ですね。こういう時は純正基板をトレースしながら基板を作り、「純正LED位置と同じ位置にLEDを付け直す」のがコツ。それなら純正リフレクターにキレイに反射します。

•

  基板はどんなのを用意しますか？

•

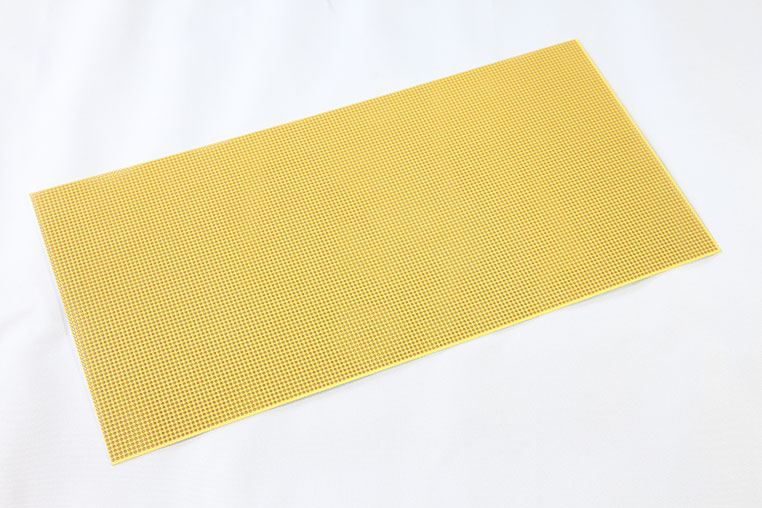

  それはごく普通の基板（↓）でOKですよ。



通常のLED工作でもよく使われるユニバーサル基板。

•

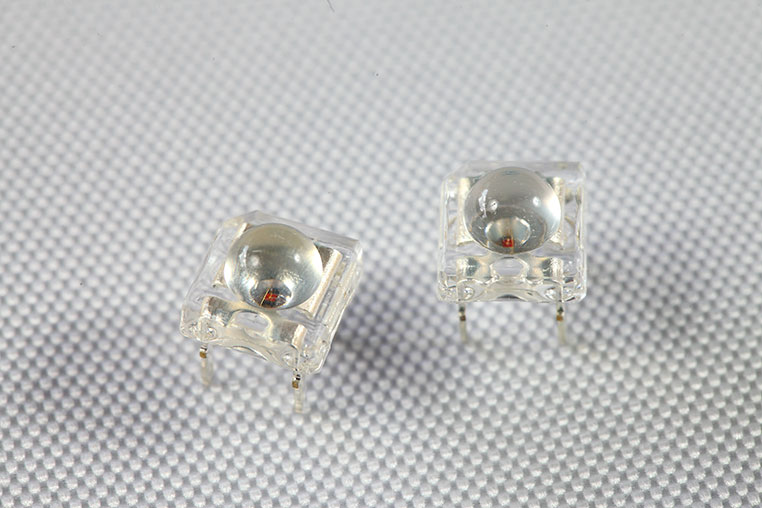

  LEDは、チップ・砲弾型・帽子型のどれを使う場合もありますが、 今回は4本足のフラックスLEDを使います。

フラックスLED


•

  ちなみに、フラックスにした理由は？

•

  まず砲弾型や帽子型LEDよりワイドに強く照射するので、今回のように純正リフレクターに光を当てたい時には有利です。

•

  なるほど。

•

  チップ型LEDもワイド照射ですが、フラックスLEDなら普通の基板が使えるので、チップLEDより扱いやすい。

•

  なるほどね〜。

•

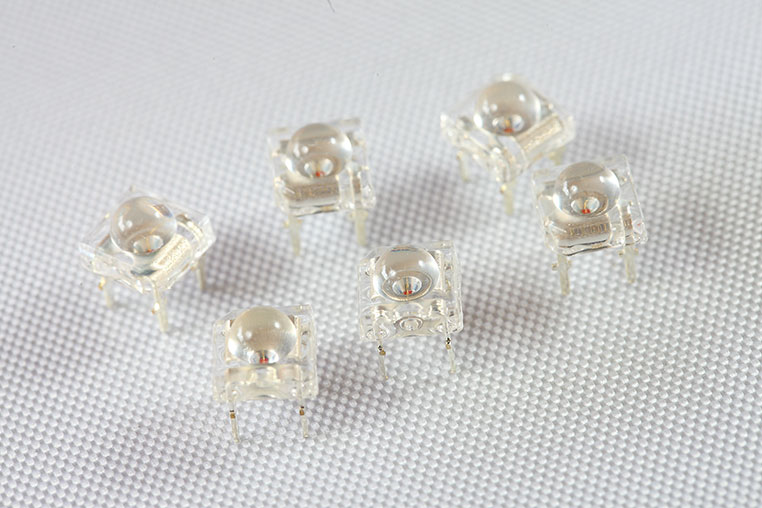

  そこで、6個のフラックスLED（↓）を用意。


•

  え？
  たったの6個……？

•

  今回は純正光源位置を生かすので、純正ポジションLEDの数に合わせました。

もともと純正光源が6発だった


•

  しかしポジションではなくてウインカーにするのに、それで光量足りますかね？

•

  リフレクターがあるので大丈夫です。リフレクターって、構造的に、かなり光量をアップする効果があります。

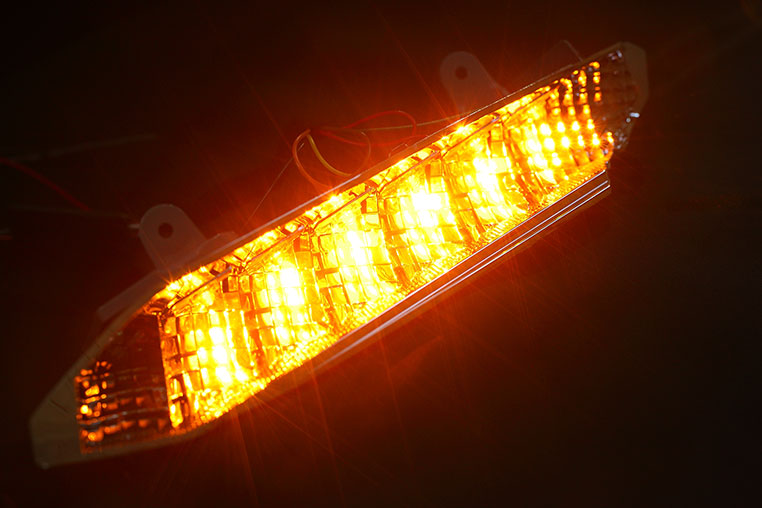

リフレクター効果で明るくなる！


•

  この場合は、基板に帽子型LEDをたくさん配置するやり方とは違うんだ。

•

  そうですね。加工するにしても、こういう純正の機能が生かせるときは生かしたい。

•

  まさしく最近の球屋流のヘッドライト加工ってカンジですね〜。

•

  ただ、もともとが電球のウインカーの場合は、リフレクターなしの加工なのでもっとたくさんLEDを使います。

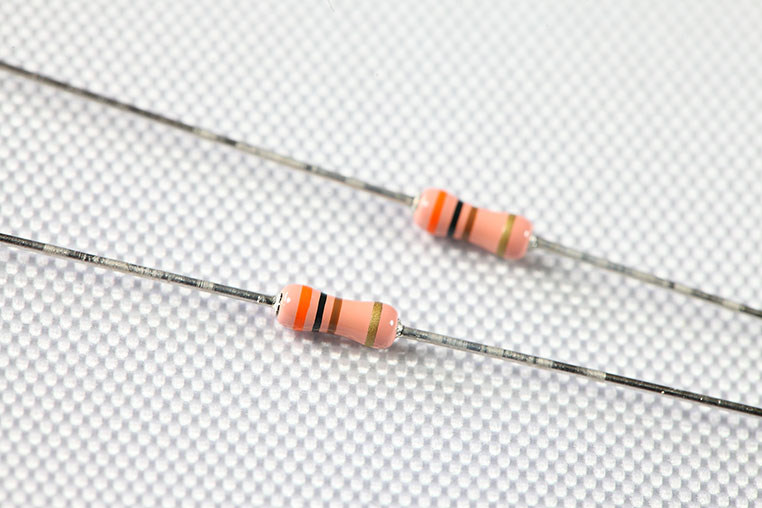

LEDに合わせた「抵抗」

今回はフラックスLEDを使っているので、抵抗もごく普通のカーボン抵抗。抵抗値はLEDの種類に合わせて選ぶ。

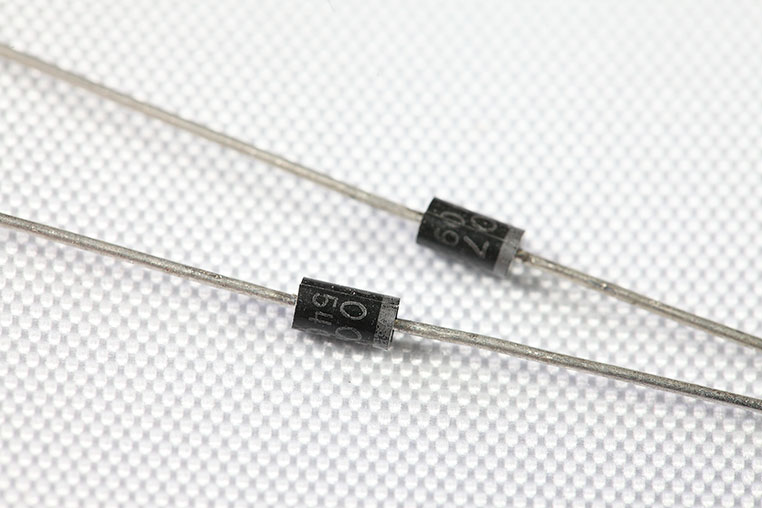

電気の逆流防止「整流ダイオード」

これも通常のLED工作でも使うアイテム。付けておけば、何かの弾みで電気が逆流してLEDが壊れてしまうのを防げる。

•

  流れるウインカーリレーキットは、最新モデルの「内蔵型」（↓）を使います。



球屋のワンオフ加工で使われている「純正シーケンシャルパターン 内蔵型流れるウインカーユニット」。球屋の通販サイトでも販売開始！

•

  純正風のシーケンシャルウインカーを作るときは、従来型の本格的なユニットを使う必要はありません。

•

  流れるウインカーリレーキットの選び方は、前回の記事で詳しく解説していますよ。

  ※「今後は〈流れるウインカーリレーキット〉の選び方が変わる!?」参照。

•

  「シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱LED基板作成」に続きます。
