アクリルヘッドライト加工方法（第1回）

LED加工のプロが明かす！ アクリルヘッドライト加工方法

アクリルとLEDを使った、最先端のヘッドライト加工。その第一人者の〈球屋〉が、今、持てる技術のすべてを語る。常に進化し続ける気まんまんの〈球屋〉には、企業秘密はないもよう。本丸そのものの、アクリルヘッドライト加工方法の連載が始まる。

•

  殻割り後は、さらにメッキのインナー部分をバラします。

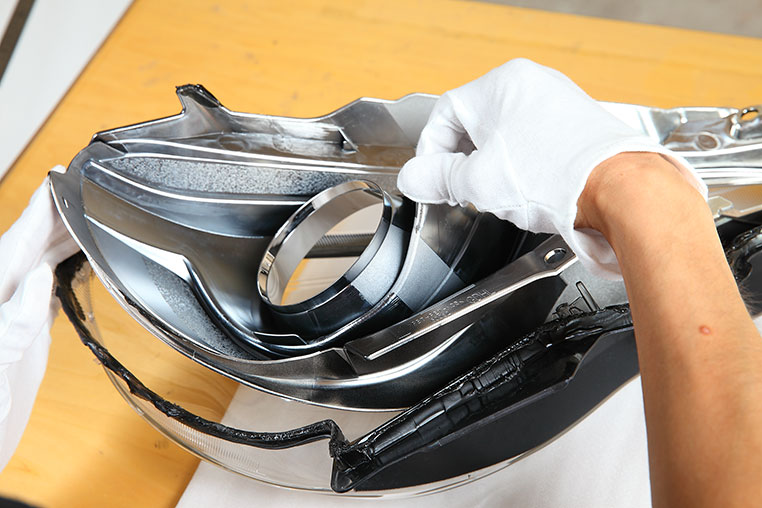

レンズとインナーを固定しているネジを外す


•

  ヘッドライトのインナーのメッキは、触るときは手袋をしましょう。

•

  指紋が付くから？

•

  そうですね。指紋が付いたら拭かないとダメですし、拭くことで傷がつきます。非常にモロいものなので。

•

  最初から、汚さないようにやるのが大切ですね。

•

  ハイ。極力触りたくないのが、インナーのメッキです。

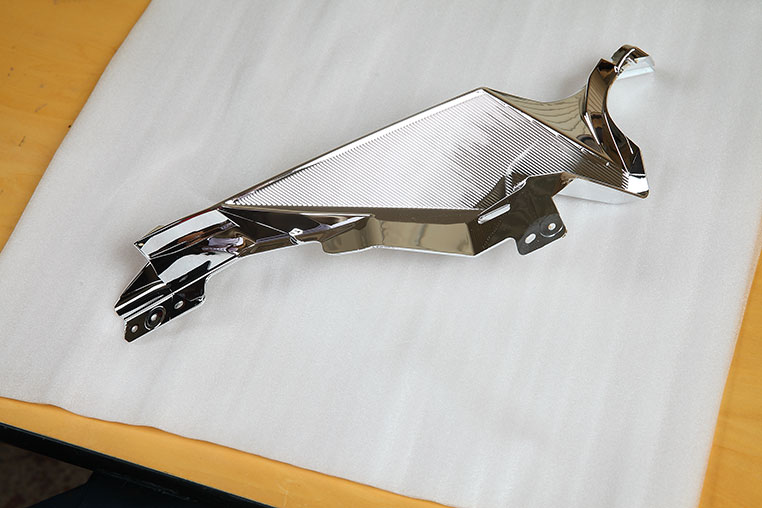

レンズとインナーが外れた


•

  アクリル埋め込みとは関係ないインナー部品については、クッション材を巻いて保管しておきましょう。そのまま置いておくとホコリが付着します。

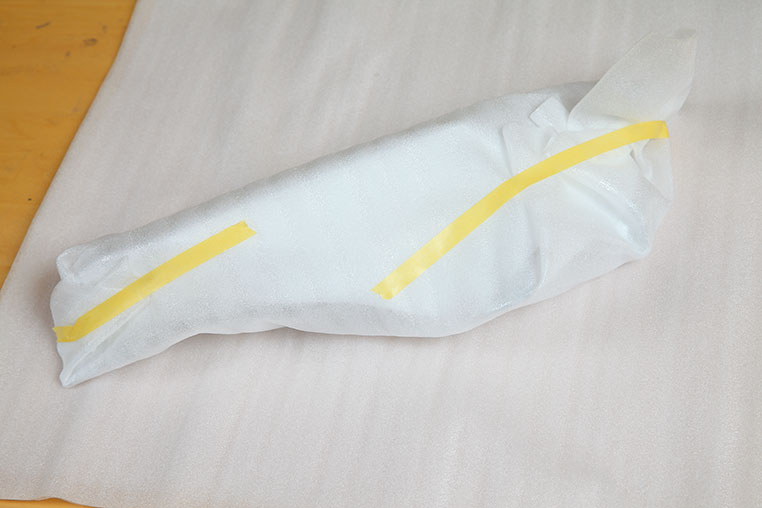

アクリル埋め込みとは関係ない部品は…



クッション剤でくるみ、保管モード


•

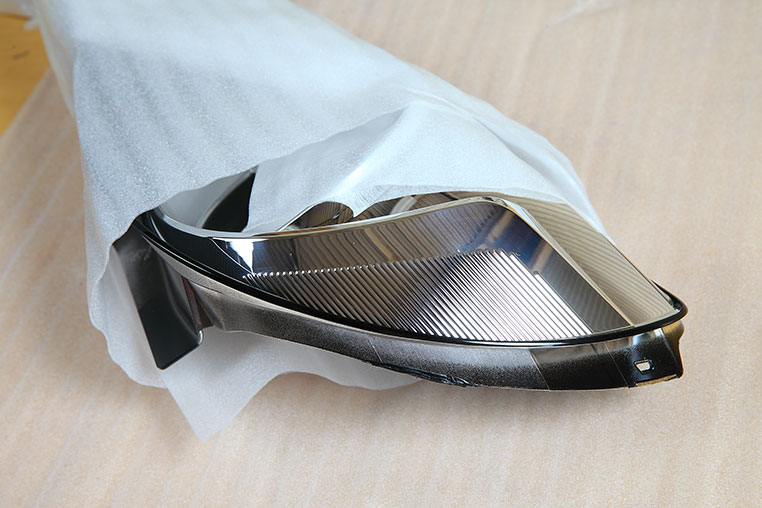

  アクリルを埋め込もうとしているインナーについても、関係ない部分はクッション材で覆って保護しておきます。

埋め込む部分だけ残して保護

•

  まずは型取りに使う道具を紹介しましょう。

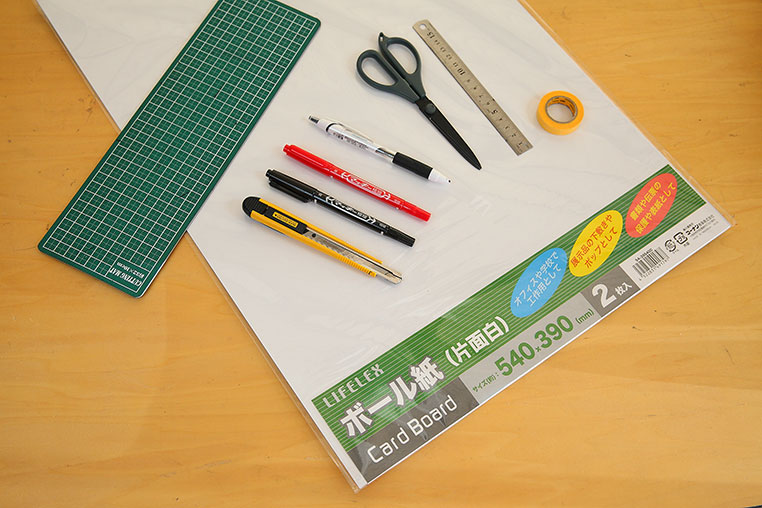

型取りに使う道具



ボール紙、カッター、カッターマット、マジック、ボールペン、ハサミ、定規、マスキングテープ

•

  型取りに使うボール紙は、球屋では表が白で裏面がグレーのものを使っています。

•

  どっちの面も白のものでは、ダメなんですか？

•

  僕らの場合は、ボール紙で型取りしたらスキャンしてデータを取り込み、それを元にアクリルをレーザーでカットします。

•

  フムフム。

•

  でもスキャンするときに白だと上手く読み込めないので、裏面がグレーのタイプを使っています。

•

  そういうことかー。

•

  マジックは2色を用意。これはレンズカットが入っているような場合に、候補ラインを2種類引くこともあるので、そのためです。

•

  マジック以外に、ボールペンもありますね。

•

  ボールペンは細いものを用意します。マジックではペン先に幅があるうえ、浸透してラインが広がる。最終の厳密なラインは引けません。

•

  なるほど、なるほど。

•

  定規は短めのほうが使い勝手がいいです。ヘッドライト自体がそれほど大きいモノではないので、直線で長いラインを引くことはまずないです。

•

  マスキングテープにもこだわりがありそうですが……？

•

  マスキングテープは細めです。球屋が使うのは1センチ幅。目安にもしやすく、使い勝手がいいですよ。

•

  アクリル埋め込み加工の型取りをするために、まずはマスキングテープをインナーに貼っていくんですが……ここで注意点があります！

•

  来ましたね。注意点。お待たせしました。森田研究員の重たい話です。みなさん。

•

  さきほど言った通り、ヘッドライトのインナーメッキは非常にモロい。マスキングテープをそのままペタっと貼ると、剥がすときにメッキがいっしょに剥がれます。

•

  え〜!!
  メッキってそんなにモロいの？

•

  そうなんですよ。マスキングテープを貼った状態でインナーをカットするので、なおさらカットした断面のところから剥がれやすい。

•

  それは困る。

•

  だからマスキングテープを貼る前にまず服などにペタペタ貼ってはがして……を何回か繰り返して、粘着力をわざと落とします。

ペタっと貼ってベリっと剥がす……を数回行う


•

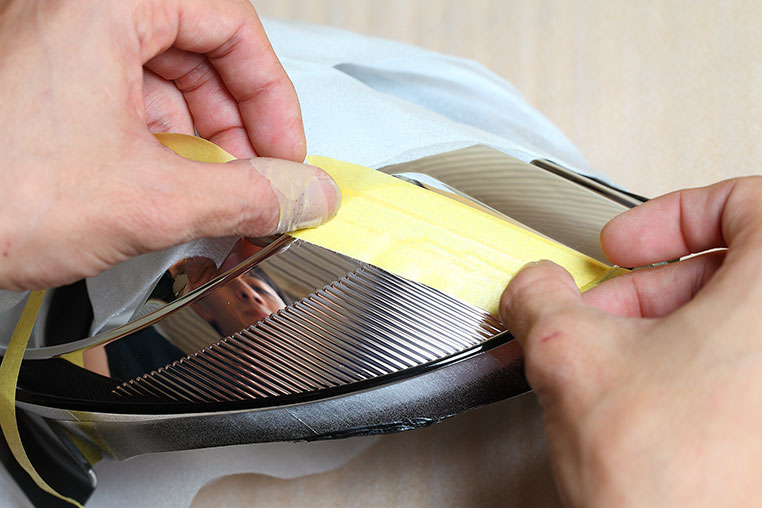

  粘着力を極限まで落としてから、メッキインナーの埋め込み予定地に貼っていきます。
