アクリルヘッドライト加工方法（第23回）

殻割りしたヘッドライトの戻し方（殻閉じ）╱組み立て編

殻割りしたヘッドライトの戻し方、殻閉じの続き。前の工程では防水シーリングまでを終了。引き続き殻閉じのために、配線処理・イカリングの保護紙剥がし・部品のホコリ飛ばしなどを実行。今回の一連の作業は、非常に地味。しかし丁寧に行うべき。

•

  今日は、いよいよヘッドライトを戻していく工程です。

  ●レポーター：イルミちゃん

•

  前回は、イカリング＆アクリルLEDの配線にバリスタを付けてLEDの静電気対策もやりましたが……、

  ●アドバイザー：球屋 森田研究員

ベースは86前期のヘッドライト。
•

  イカリングやアクリルはメッキインナー側に付いているので、これをハウジングに付け直します。この配線はそのままハウジングの底面側に出したいので、先に穴開け加工をしておきます。


•

  この穴は、ハウジングの底面側に、最低限のサイズで開けましょう。

•

  底面側に開けるのは、水の侵入を防ぎやすいから……でしたね。

  ※「後付けした光モノの配線をヘッドライトの外に出す」参照。

•

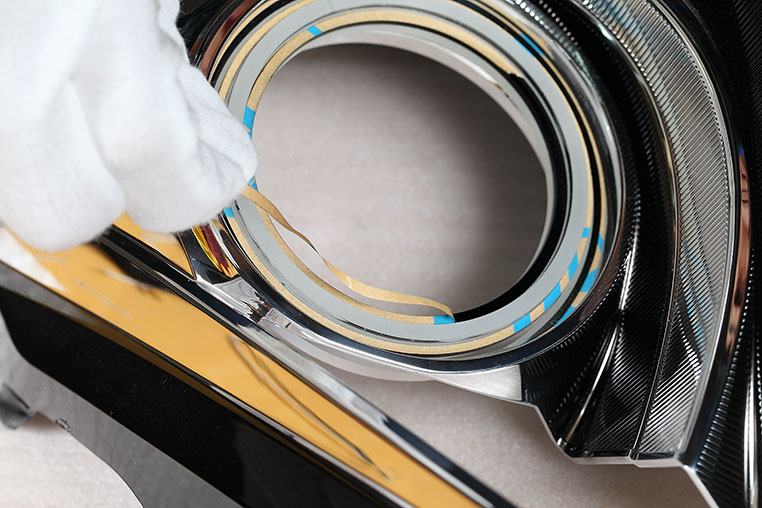

  この段階まで来て、はじめてアクリルイカリング（SEリング）の保護紙をはがします。

•

  そういえば、この保護紙ってずっと貼ったままだったんですね。

•

  ヘッドライトを殻閉じする寸前までは貼っておいたほうが、傷防止になりますからね。……ただし、貼ったまま閉じたら大惨事です。

•

  絶対に忘れないようにはがしましょう。


•

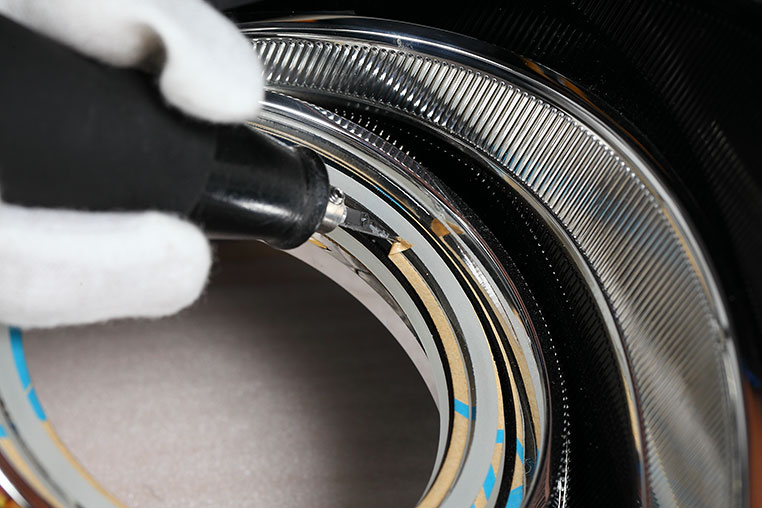

  ところで、紙をはがすときにカッターでツンツンやると、それがアクリルに傷を付ける原因になります。注意しながらめくりましょう。

•

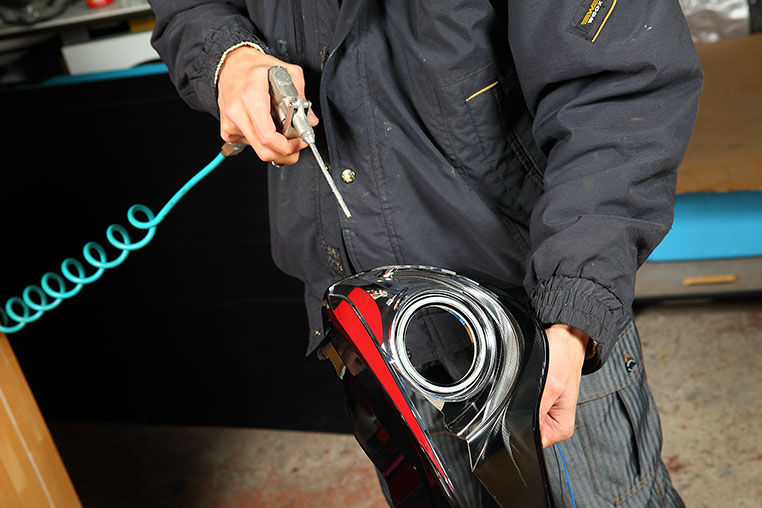

  ヘッドライトの部品を合体させる前に、レンズ、メッキインナー、ハウジング等のホコリをエアーで飛ばしておきましょう。


•

  ちなみにインナーもレンズも、布で拭いたりしてはいけません。傷が付きます。

•

  球屋ではコンプレッサーを使っていますが、そんな設備がなくても、市販のエアダスター（缶スプレー）でもホコリは飛ばせますね。

•

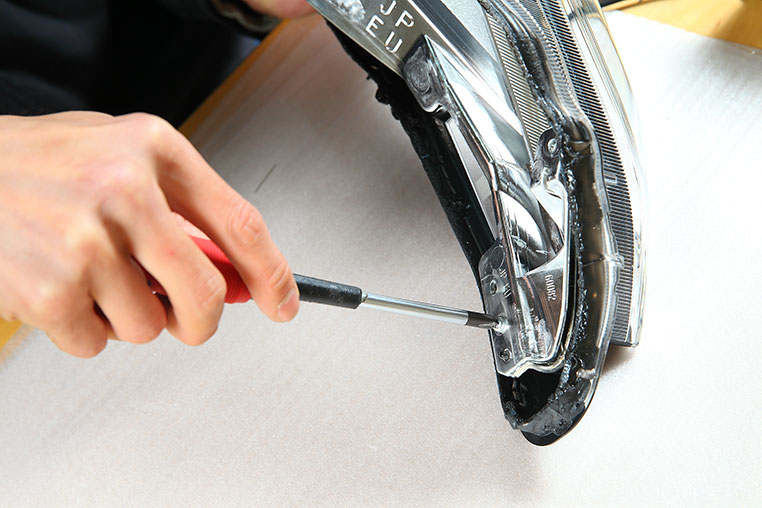

  86前期の場合は、レンズ側にメッキインナーが付く構造なので、まずはこの2つをネジで組み直します。


•

  ここは分解したときに外した、純正のネジで付け直すだけですね。

•

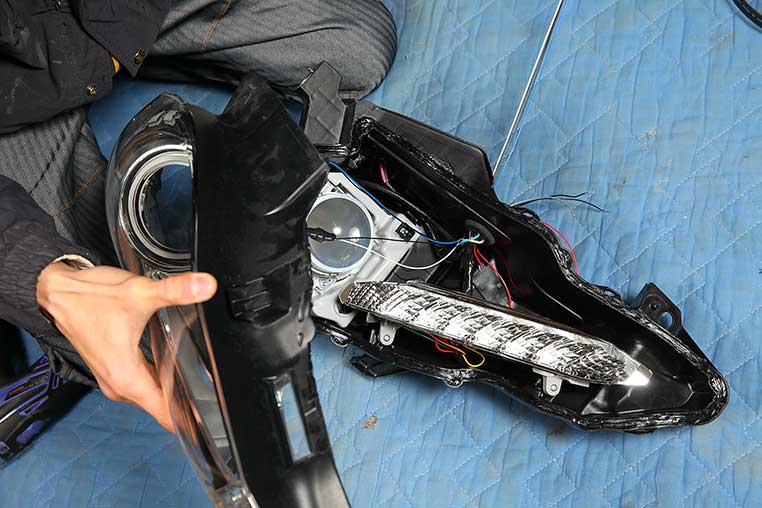

  そしてハウジング側に開けた穴に、イカリング＆アクリルLEDの配線を通しながら、レンズをかぶせます。


•

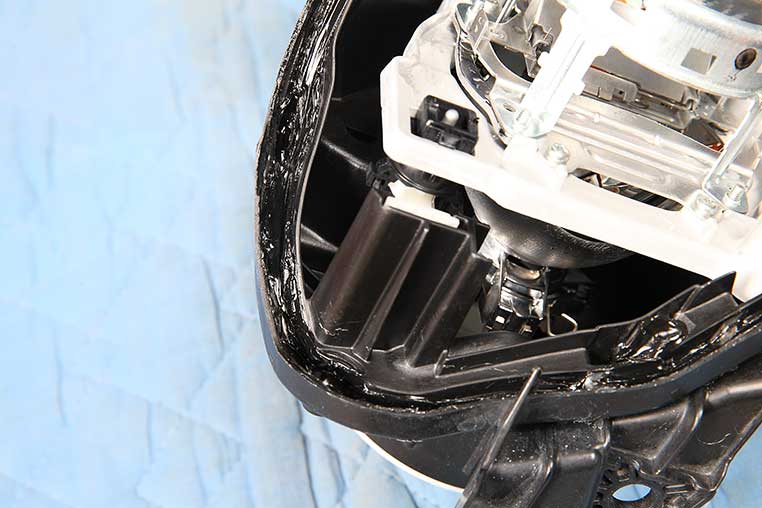

  ハウジング側のミゾには、事前にシーリングを入れてある状態ですね。



シーリング作業については、「殻割りしたヘッドライトの戻し方（殻閉じ）╱シーリング編」参照。

•

  ハウジングのミゾに合わせるようにして、レンズをかぶせます。

•

  そういえば、殻割り（分解）するときは、ヒートガンで温めてシーリングを柔らかくしましたけど、レンズを戻すときはどうするんだ？

•

  同じですね。
  シーリングを温めるんです。

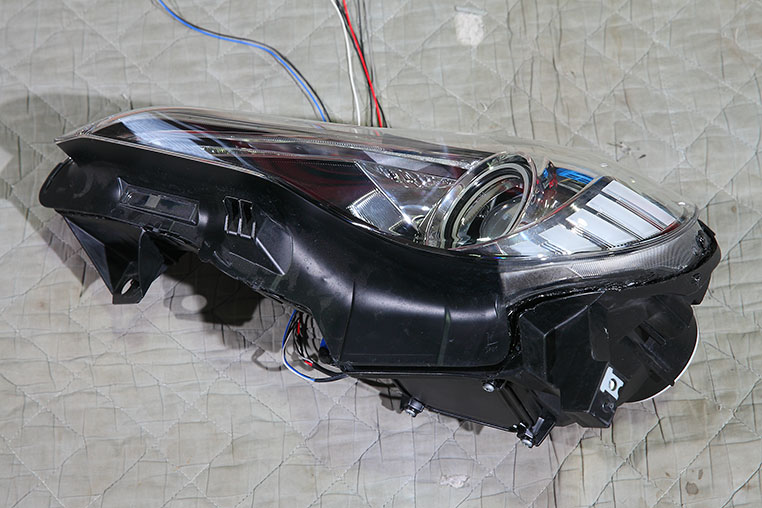

ひとまずレンズをかぶせただけの状態



この状態からヒートガンで温めていく


•

  熱をかけてシーリングを柔らかくした状態で、レンズを押し込んでいくんですね。

•

  ただし、この作業にもコツがあります。それは次回、詳しく解説しましょう。
