アクリルヘッドライト加工方法（第19回）

シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱回路の作成方法

• 1
• 2
• 3
• 4

シーケンシャルウインカー（ウインカー）自作の山場・流れるウインカー回路のきほん。作例は1ブロック＝1LEDのシンプルなパターンだ。スペースや使用するリレーユニットによって、何ブロック流しが可能かは変わってくるが、十分参考になる。

•

  前回は、LEDを横並びに6個配置するところまで説明しました。

  ●アドバイザー：球屋 森田研究員


•

  この6個のLEDを、流れるように点灯させるんですね〜。

  ●レポーター：イルミちゃん

•

  そうですね。6ブロックで流す、ということです。今回は1ブロック＝1LEDという単純なパターンです。

•

  そういえば、全部で6個ってシンプルですよね。

•

  通常なら1ブロックあたりのLED数をもっと増やせますが、今回は純正リフレクターを生かしながら作るので1発ずつしか光源を仕込めません。



今回は、86前期のポジションランプ用リフレクターを活用しているので、もともとの純正LED光源の数に合わせて作っている。

•

  ブロック数も、今回はLEDが6個なんで6ブロックですが、スペース的な制限がないならもっと増やせます。

•

  何ブロックまで流せるんですか？

•

  それは使用する流れるウインカーリレーユニットによって、変わりますよね。

今回使うのはコレ



球屋の「純正シーケンシャルパターン 内蔵型流れるウインカーユニット」。球屋の通販サイトで単体販売している。

•

  今回のは、10ブロックまで流せます。

•

  てことは、LEDが10個あれば、もっとなめらかにタララララ〜って流せるんだ。

•

  仮に、横に長いスペースに基板を仕込んで作るとしたら、10ブロックで流すことを考えますよね。


•

  上は30アルファードの作成例（↑）。下はその基板（↓）。パワーLEDを10個並べました。


•

  なるほど。

•

  ただ、今回の86前期ヘッドライトは純正リフレクターを利用するために、純正LEDの数に合わせているので……、

•

  純正と同数の、6個までしか仕込めませんね。

•

  でも6個でも、流れている感は十分出ますよ。

•

  流れるウインカー回路を説明する前に、まずは6個のLEDを基板にハンダ付けします。

•

  今回使っているのは、4本足のフラックスLEDです。

•

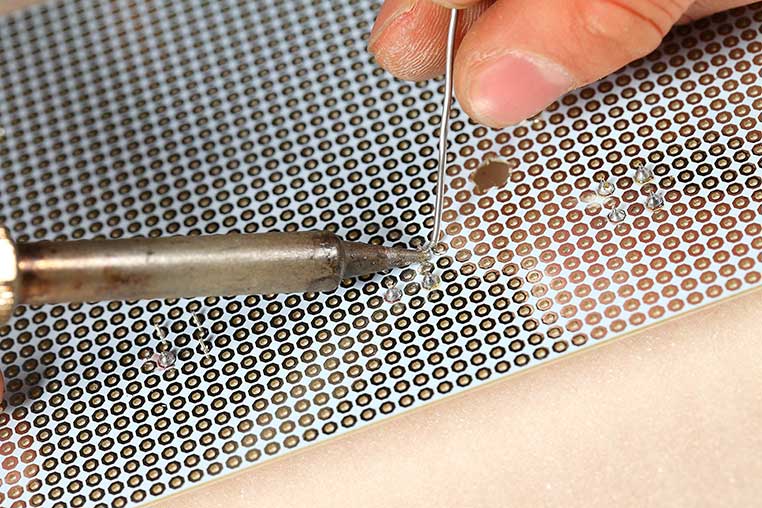

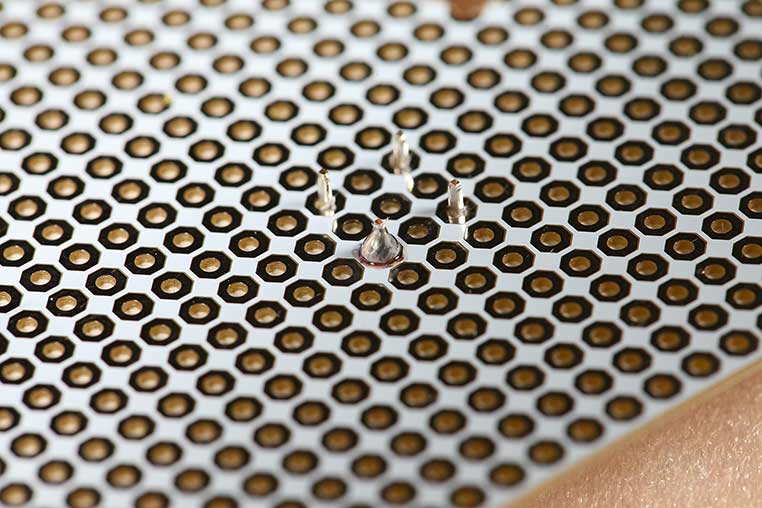

  コツとして、まずは1本足だけハンダ付けします。


•

  一気に4本足をハンダ付けしてしまうと、足の出幅がバラバラになって、LEDの向きが傾いたりします。

•

  砲弾型LEDを付けるときと、同じなんですね〜。

•

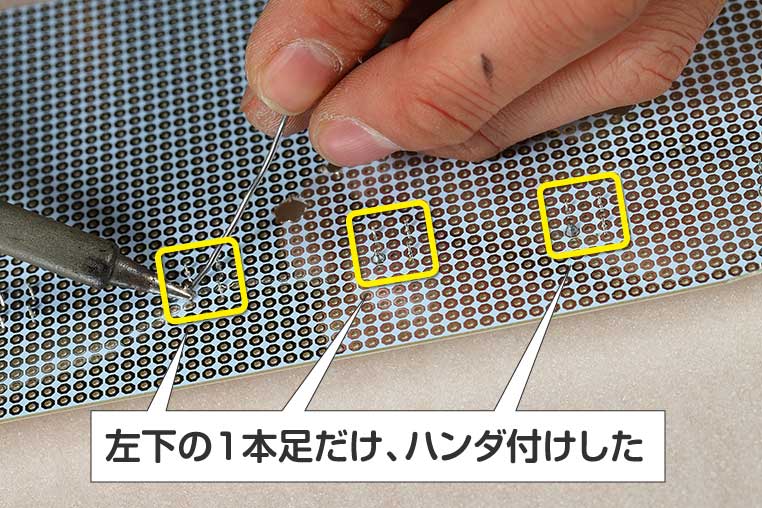

  まず1本足だけ付けた状態（↓）。例えばこんなカンジですね。

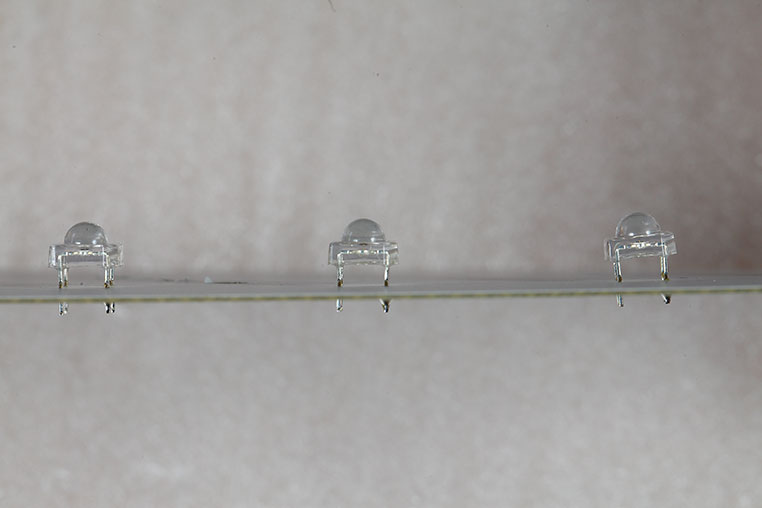

一番右が、ナナメを向いている。

•

  そこで、LEDを押さえながら、1本足のハンダを溶かせば、まっすぐの向きになります。


•

  1本目の足でビシっと真っ直ぐハンダ付けできれば、あとの3本はただハンダ付けするだけでいいですね。


•

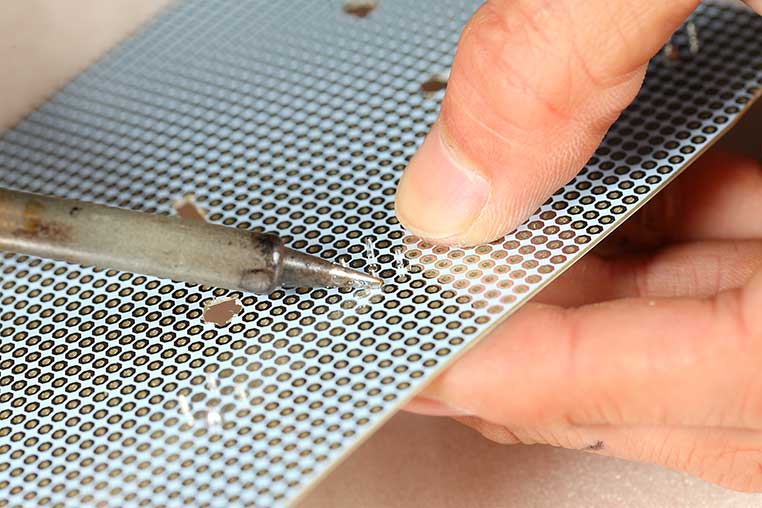

  残りの3本足×6LEDのハンダ付けをします。

•

  次に抵抗を付けますが、今回はLED1個ずつに抵抗を付けていきます。

•

  普通なら赤やアンバーは、LED4〜5個に抵抗1個とかですけど……、

•

  それは複数のLEDを直列に並べる場合の付け方ですよね。今回はLED1個ずつ独立させた回路を組むので……

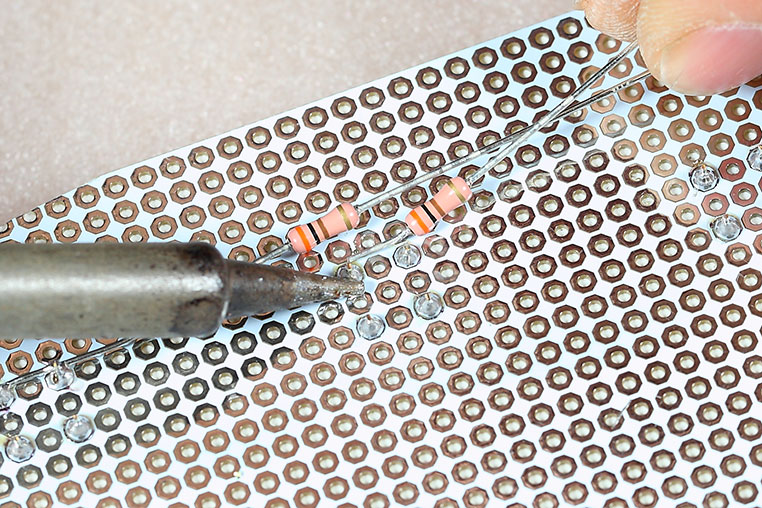

LED1個に対して、抵抗1個を付ける


•

  ところで今回は抵抗を、LEDのプラス側に付けています（※作成の都合で、マイナス側でも問題ない）

•

  フムフム。

•

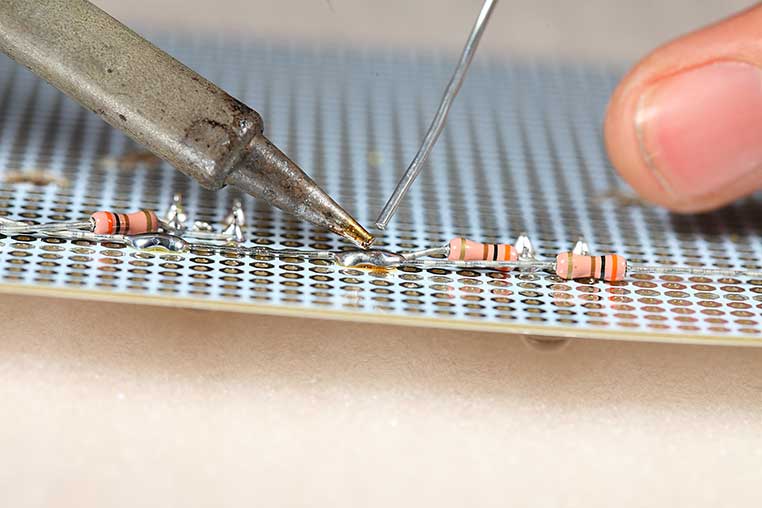

  流れるウインカー用の回路を作るときは、プラス側はぜんぶ合流させるんですね。だから抵抗の足を合流させます。


•

  抵抗を付け終わった時点で、プラス側の合流もできました〜。


•

  合流回路の作りは、ケースバイケースですが、できるだけシンプルに作ることを考えながらやります。

•

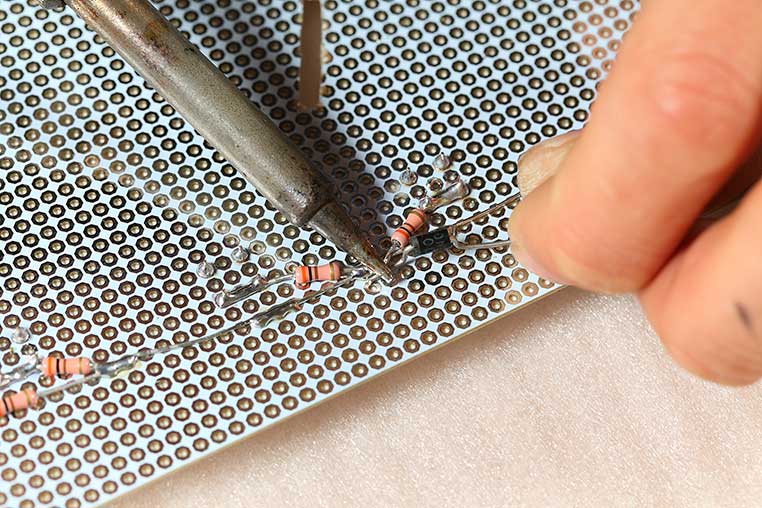

  最後に整流ダイオードを付けます。

•

  今回は、プラス側の合流回路上に付けるんですね。

•

  これは向きに注意しましょう。プラス側に付けるときは、カソードマークがLED側になるように付けます。


•

  事前に足をクランク状に曲げて、本体部分を浮かせるようにハンダ付けしています。

•

  これで、カソードマークと反対側が、全てのLEDの電気の入り口となるわけですね。

•

  今回は1ブロック＝1LEDというシンプル構成。マイナス側は、合流させる作業はありません。

•

  へー。流れるウインカー回路といっても……なんか意外とシンプルですね。

•

  もしも1ブロックあたり2個のLEDなら、その2個のマイナスは合流させますけどね。

•

  今回はその作業はいらないんだ。

•

  そうです。
  だからLED基板はこれで完成です。

•

  「シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱ユニットと基板の接続」に続きます。
