アクリルヘッドライト加工方法（第22回）

LEDの静電気対策、「バリスタ」の使い方

静電気などの急激な過電圧・過電流（サージ）によって、LEDが切れるリスクがある。そしてヘッドライト加工でLEDが切れる、イコール殻割りからやり直し。そんな事態はなるべく避けたいので、LEDの静電気対策に有効な「バリスタ」を紹介する。

•

  今日はヘッドライト内に入れた、LEDのサージ対策について解説します。

  ●アドバイザー：球屋 森田研究員

•

  サージ対策？

  ●レポーター：イルミちゃん

•

  静電気のような、瞬間的に発生する過電圧（過電流）を、サージ電圧（サージ電流）って言うんですけどね……、

•

  フムフム。

•

  LEDは高電圧に弱いので、何かのはずみのサージで、切れてしまったりするのです。

•

  LED、意外とモロいですよねぇ。

•

  そうなんです。切れたら交換すればいいのですが、ヘッドライト加工の場合、内装のLEDが切れるのとはワケが違います。

•

  また殻割りからやり直し！ イヤ過ぎる。

•

  だから出来る限りの対策は打っておきたい。球屋では、ヘッドライト内でLEDを使うときには、「バリスタ」という電子部品を組み込んでいるんです。

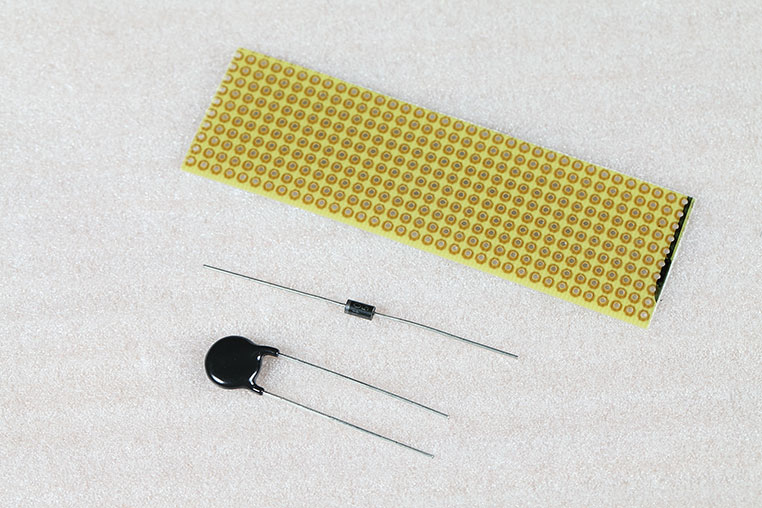

この3つを用意する

上から基板、整流ダイオード、バリスタ。
•

  バリスタ……？？？
  そんなのがあるんだ。

•

  その他に「整流ダイオード」と、それらを固定するための「基板」（小さくていい）を用意します。

•

  まず、バリスタの使い方（つなぎ方）。これは「ハイフラ抵抗」や「ゴーストキャンセラー」等の付け方と良く似ていますね。LEDの回路と並列につなぎます。

•

  LEDに対して「並列」とは、つまり下の図解（↓）のようにつなぐということです。


•

  バリスタに極性はありません。2つの足を、それぞれLEDに向かうプラス、マイナスにまたぐようにつなぎます。

✔ ひとくちメモ

バリスタも一種の抵抗のようなもので、抵抗値が変化する特性を持つ。電圧が上がるとバリスタの抵抗値が下がり、電気がバリスタ側に流れてLEDを守る、という仕組み。

•

  今回は、ヘッドライトのインナーに埋め込んだアクリル用の光源としてLEDテープライトを使っていますよね。



「LEDテープライトでアクリル板をキレイに光らせるコツ」参照。

•

  それから、アクリルイカリングの光源もLEDです（SMDリング）。



「イカリングヘッドライト自作方法（アクリル編）」参照。

•

  これらのLED配線の途中に、バリスタを割り込ませておきます。

•

  空中配線では無理があるから、基板を使うんですね。

•

  そうです。まずバリスタを基板に固定しましょう。極性（向き）は関係ないです。

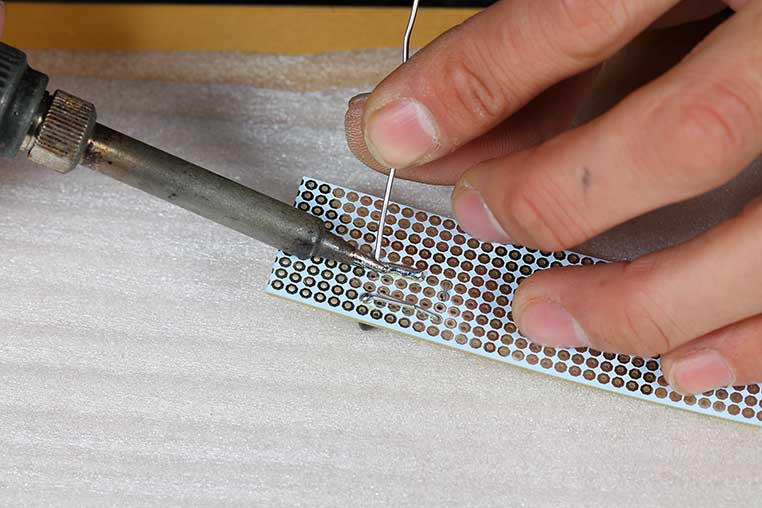

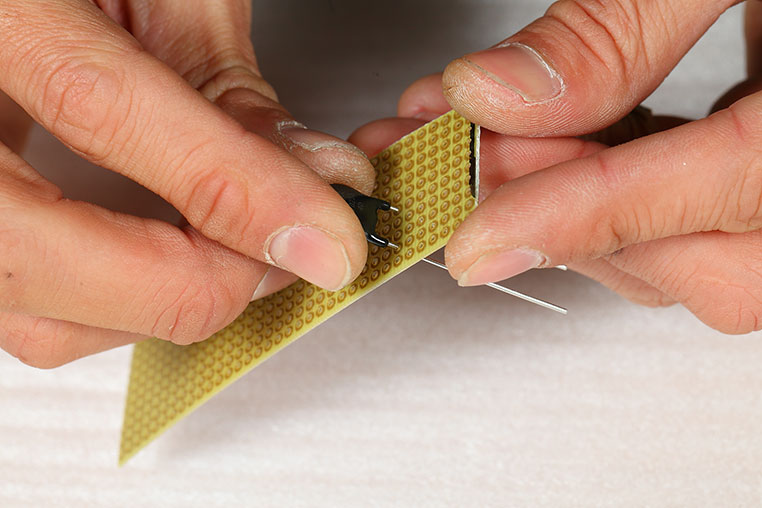

バリスタの足を差し込む



バリスタの両足を曲げる

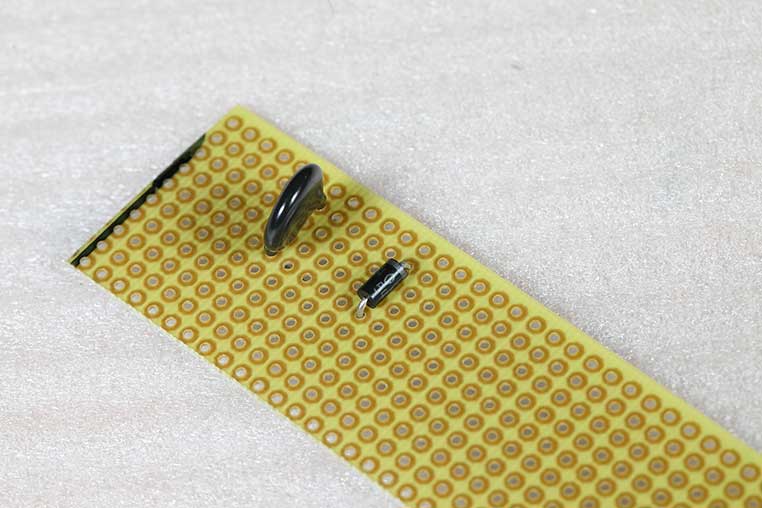

整流ダイオードも載せる


•

  整流ダイオードは、プラス側の線の、バリスタよりも手前（電源側）に入れたい。そこで回路としては、次のように組みます。

バリスタの足と、整流ダイオードの足を使って……

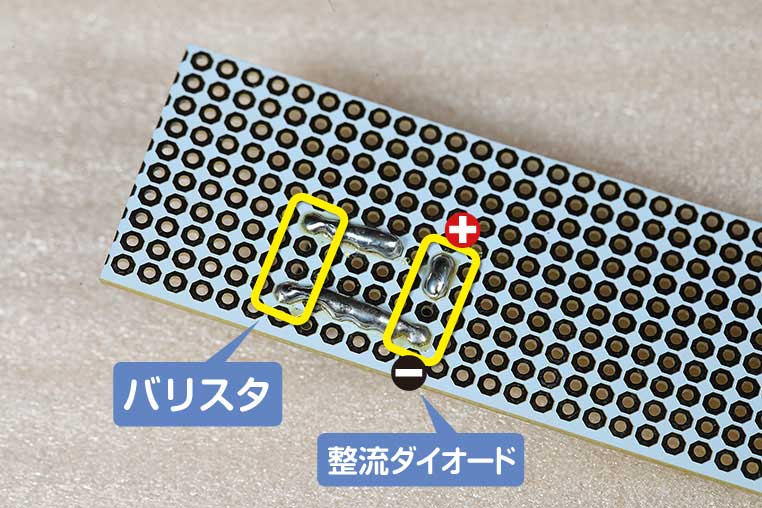

このようにつなげる


•

  ようするに整流ダイオードのマイナス側だけバリスタの足とつなげてある状態です。

•

  まだ配線をつなげていないので、これだけではどうつなぐのか分かりにくいのですが……ようは、整流ダイオードとバリスタの位置関係は、下のようにする予定。


•

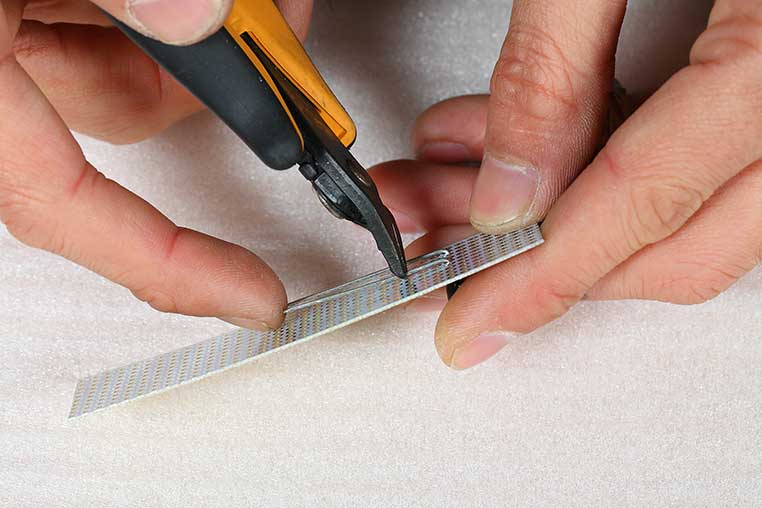

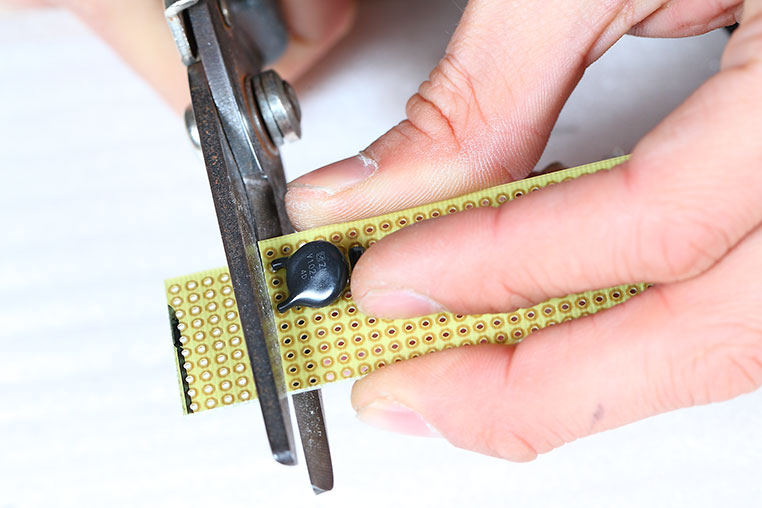

  ひとまず部品をハンダ付けしたら、基板はギリギリサイズで小さく切り出します。

チョキチョキ…

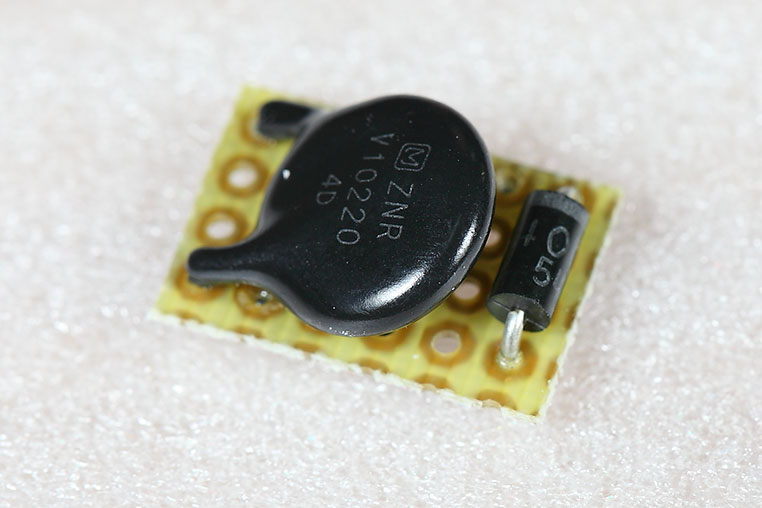

無駄のないサイズ


•

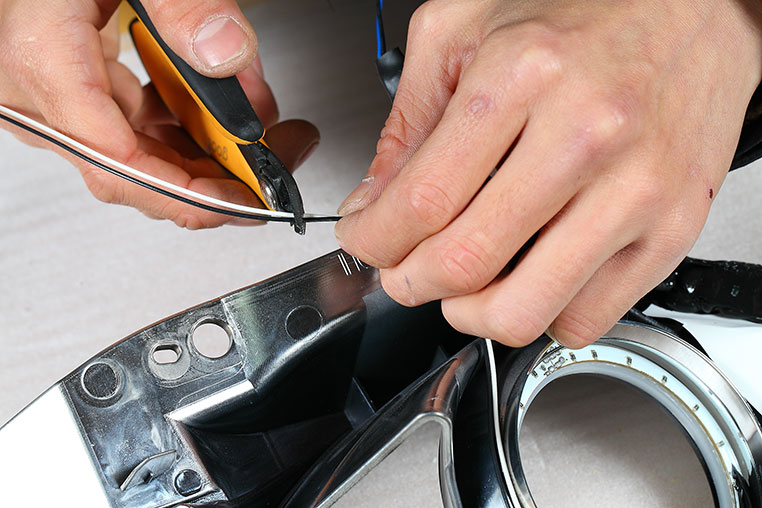

  それでは、イカリング（SEリング）の線に割り込ませる例を説明します。まずプラス線・マイナス線の途中にバリスタを割り込ませるために、配線を切断します。


•

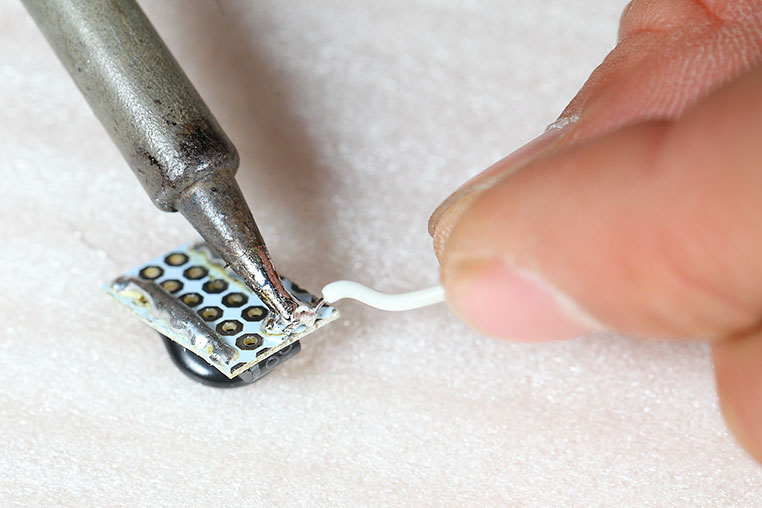

  ここではまず、イカリング・プラス線の、電源側にくる線（ポジション電源を取る予定の線）を、整流ダイオードの入り口（プラス側）につなぎました（↓）。

イカリングプラス線（電源側）


•

  イカリングのマイナス線は、整流ダイオードの足とはつながず、バリスタだけ中継するようにつなぎ直します。


•

  整流ダイオードのマイナス側（カソードマーク側）の足はバリスタの足とつないであるので、その先にイカリング側のプラス線をつなぎます。


•

  整流ダイオードが入っているので、ややこしく見えますが……つまりプラス線・マイナス線の途中に、バリスタの両足をつないでいるんですね。

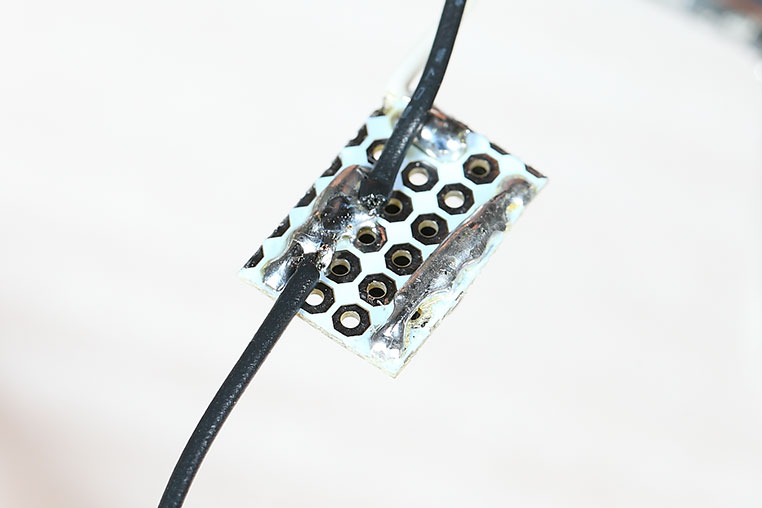

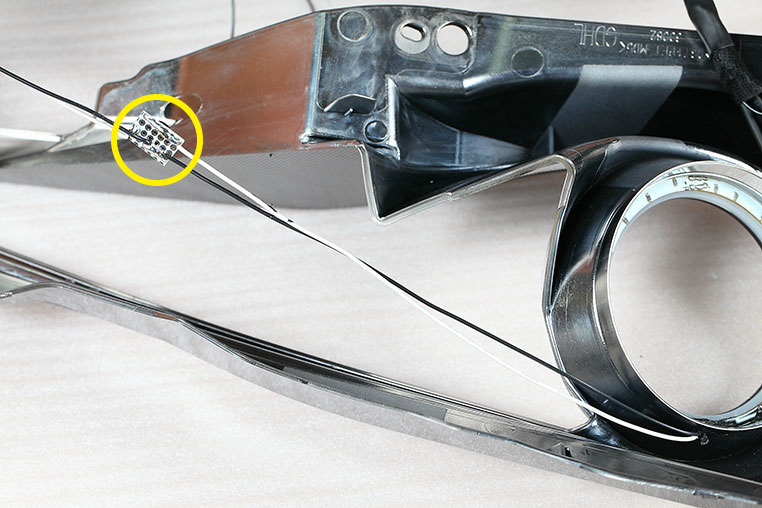

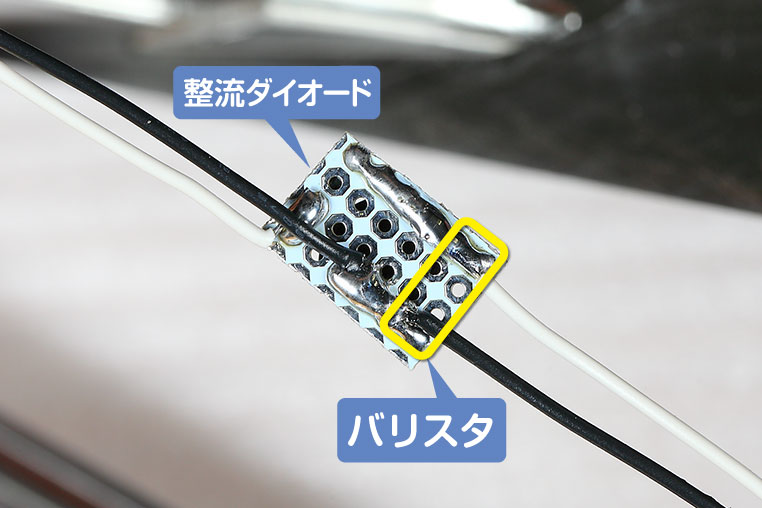

イカリング線に割り込み完了したところ


•

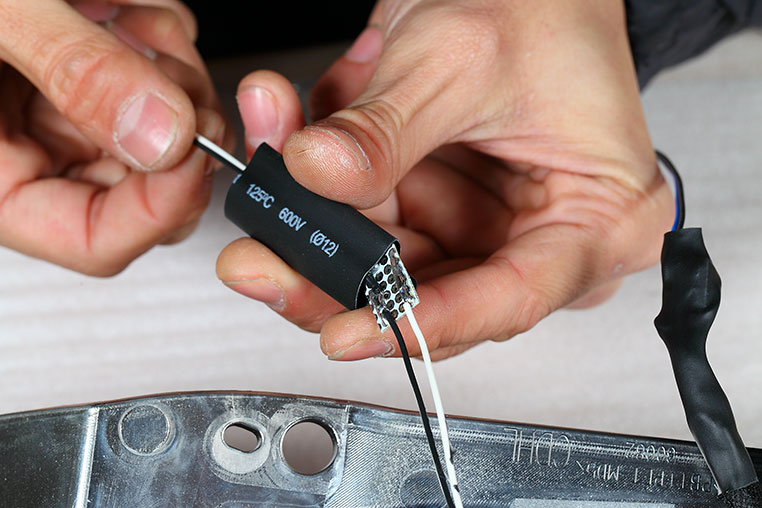

  基板は収縮チューブで覆って、絶縁します。



ここでは12Φの収縮チューブを使用している。

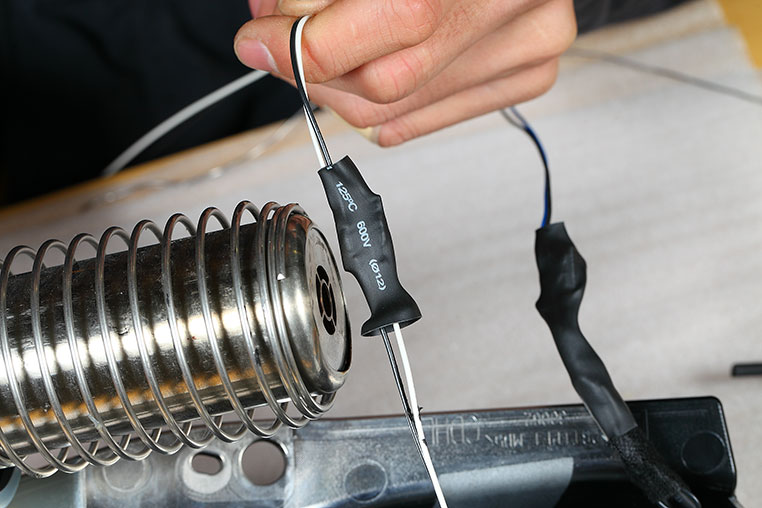

ブオォ

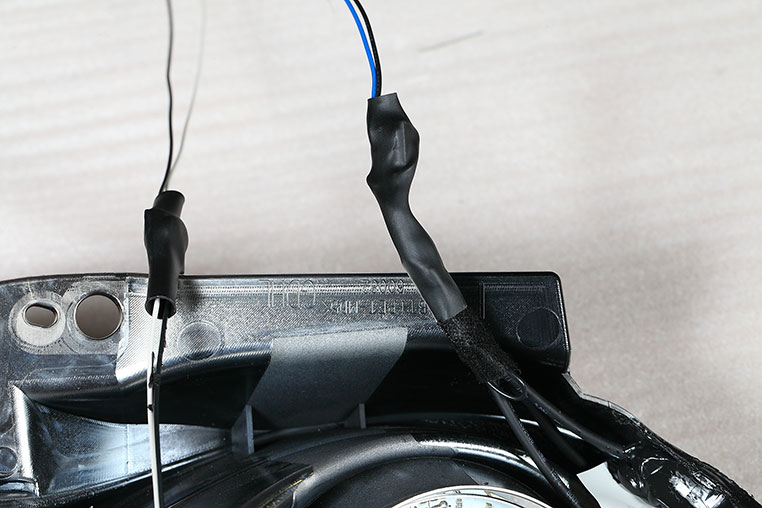

できあがり！


•

  これをイカリング（LED）や、アクリル光源用のLEDテープライトの配線それぞれに割り込ませておきます。

•

  静電気対策・サージ対策って、こういう作業のことなんですね〜。バリスタは覚えておいて損なし！
