アクリルヘッドライト加工方法（第17回）

LEDイカリングの配線隠し術と、固定方法

LEDイカリングの配線方法と固定方法。ここでのポイントは、配線を見えないように隠すこと。ヘッドライトに投入するイカリングの配線隠しについて、気になっている人は非常に多いと思われる。百戦錬磨のプロの隠し技、レベル1〜レベル5まで本日公開！

「イカリングヘッドライト自作方法（アクリル編）」の続きです

イカリングの配線の色を変更する

前回、アクリルイカリングの組み立てが出来ました。今日はヘッドライトのインナーに、取り付ける工程に入りますが……、

●レポーター：イルミちゃん
ここで重要なポイントは、「できるだけ配線を隠す、目立たないようにする」ということです。

●アドバイザー：球屋森田研究員
ムムム……。
イカリングの配線隠し、実は気になっていました！
そのために着目したいのは、まず配線コードの色。
え？
配線の色？

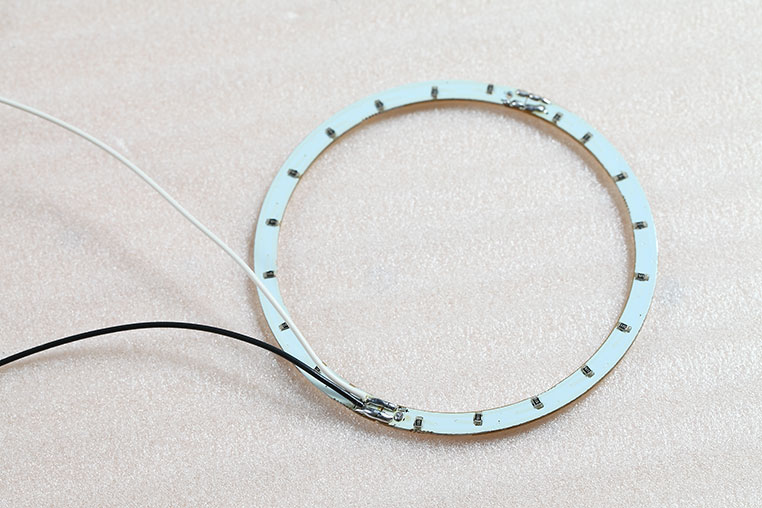

もともとのLEDリングについている配線は、赤と黒です。
赤がプラス線。
黒がマイナス線。
……という風に、LED製品では、分かりやすくそうなっていることが多い。でも「赤い配線」って目立つんですよ。
確かに。
ココは目立ちたくないのに。
特にヘッドライトインナーはメッキなので、写り込んで見えてしまう可能性もある。
ウッ。
配線はできれば、グレーや黒に変更するのがオススメなのです。

グレーや黒ならインナーに溶け込みやすい

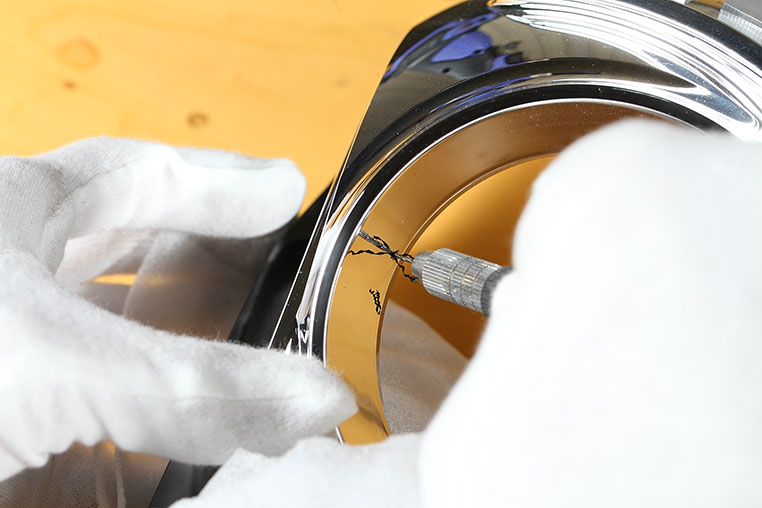

ハンダ付けされているところをいったん溶かして、違う配線をハンダ付けし直すんですね。
ちょっとの手間はかかりますが、球屋では毎回必ずやっています。

配線をイカリング上側に持ってくる

というわけで、ここでも配線色を変更したバージョンでいきます。
次に工夫すべきは、イカリングを取り付けるときの向き、です。
イカリングの向き？
円形なのに、向きなんてあるの？？？
「配線が出る側」が、上側になるように付けるのがいいんです。

そうするとこうなる

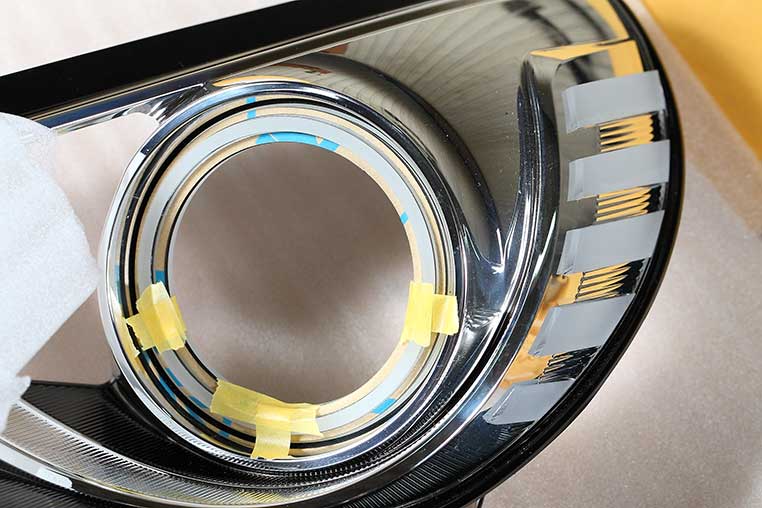

アクリルイカリングのベース（枠）に付いた紙は、この段階ではまだ剥がさない。

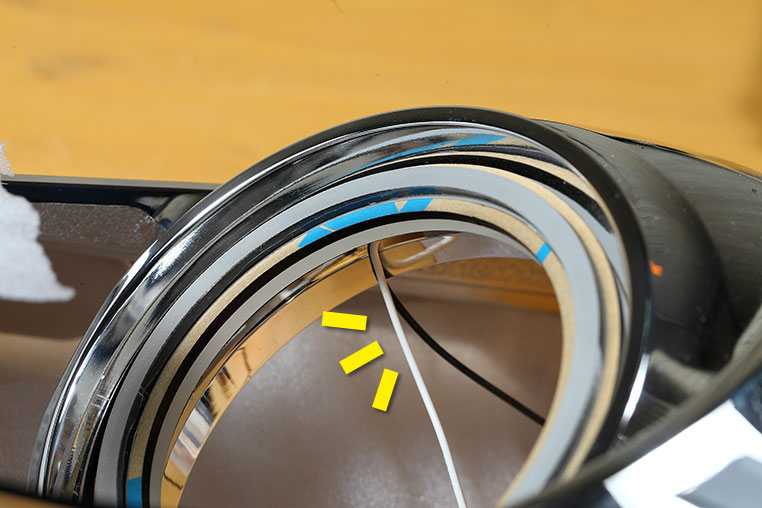

インナー側壁に沿って配線が見えるのは同じですが、「下側に配線が通っているよりは、上側のほうが見えにくい」です。
立っている人間の目線は、上から目線だからか……
そういうことですね。これは付けるとき、向きに注意すればいいだけのこと。やらない理由がないですね。
なるほど、なるほど。
配線隠し術レベル2ですね。

ヘッドライトインナー裏側へ配線を隠す

ところで。配線を上側に通したとしても、「下から覗き込んだら見える」のは同じことです。
下から見ないで欲しいな。
なので、イカリング取り付け位置の奥側、ギリギリのところを狙って、インナーに穴を開けるんです。
ほお。
そうすると？

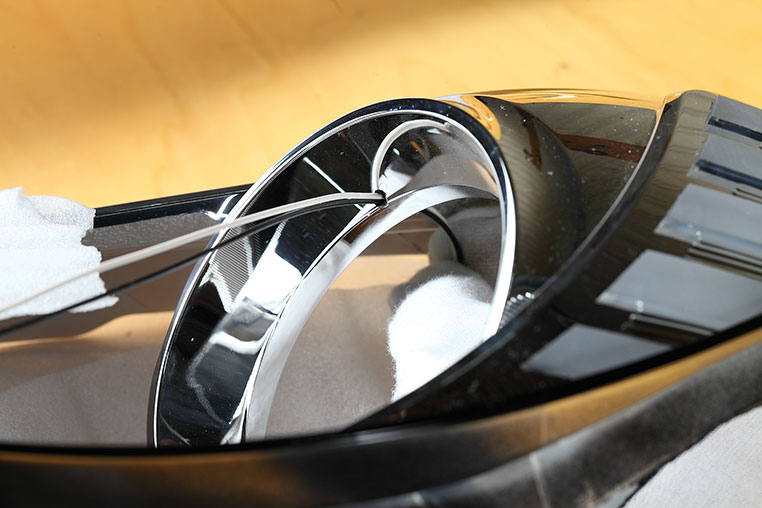

その穴からインナーの裏側へと、配線を逃がしてしまえば見えなくなります。
だんだん本格的になってきましたね〜。配線隠し術レベル3。
LEDイカリングの配線が2本（プラスとマイナス）通ればいいので、ここでは3ミリ位の穴を開けます。

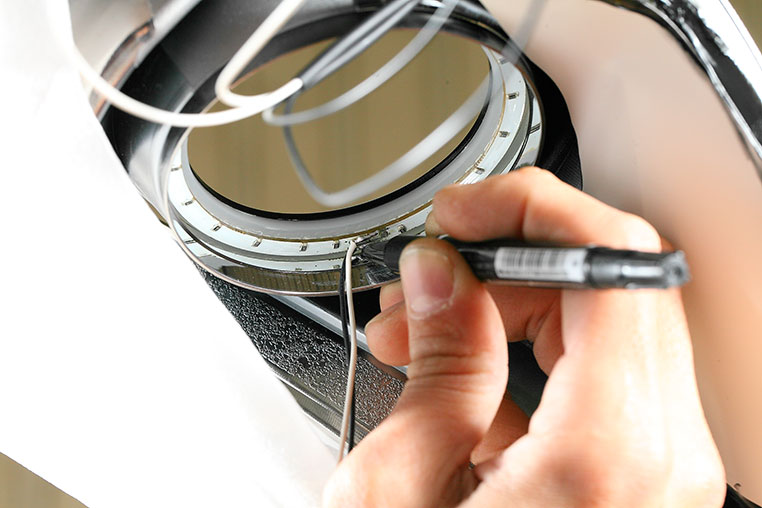

まずは配線奥のポイントにマーキング

ドリルで穴を開けるときの基本的な注意点。いきなり太いドリルを使うと滑ってしまうので、小さい穴（下穴）を開けるのがコツ。
インナー上で刃が滑ったら、最悪ですもんね。
というわけで、先にガイドとして、1ミリの細い穴を開けておきます。

そして本番の3φ穴開け

配線をインナー裏側へ送りつつ……

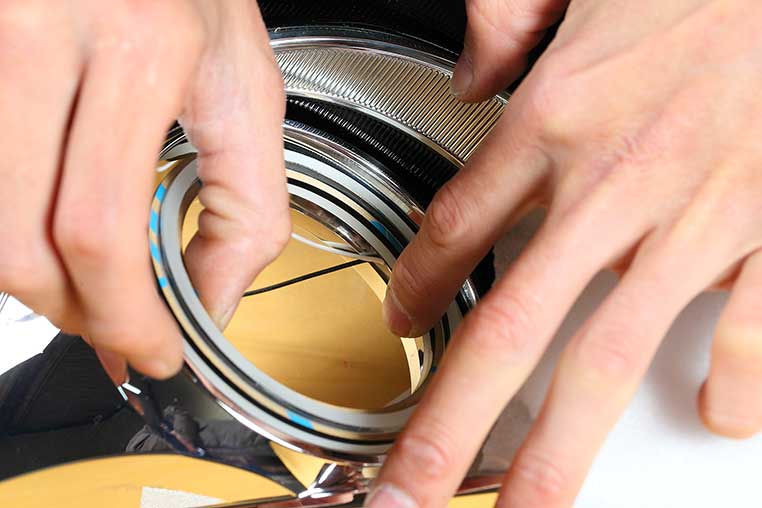

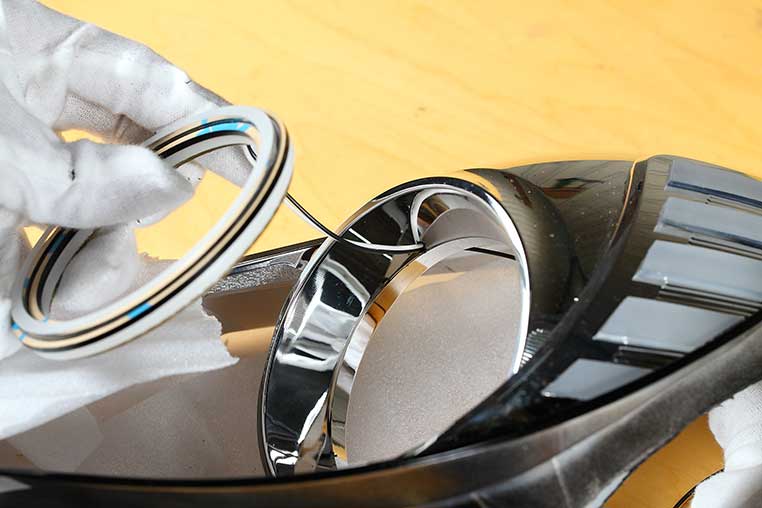

イカリングを取り付ける（仮置き）

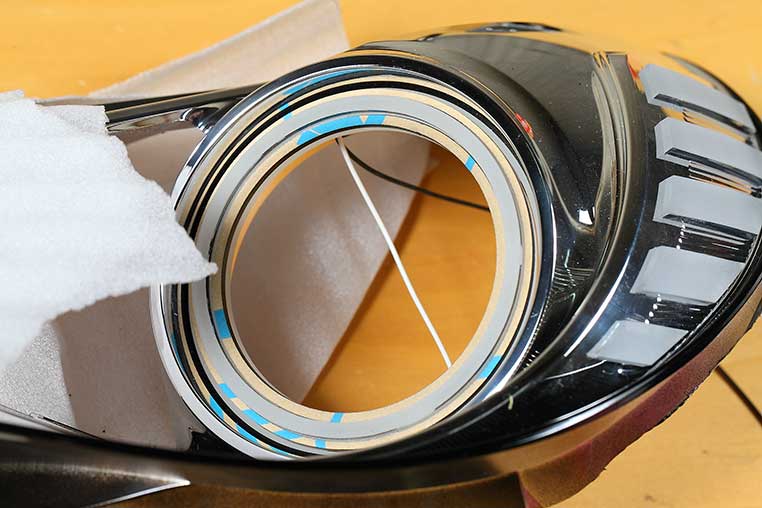

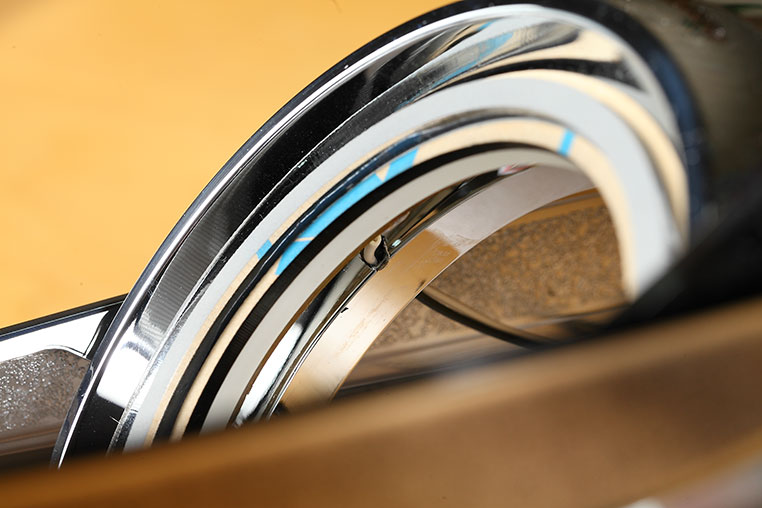

こうなる！

配線を裏に隠すとしても、僅かには配線が見える。「配線側を上にして取り付ける」という基本テクは、どっちにしても有効ですよ〜。
つまりは、このレベル3が球屋の配線隠し術ってことですね〜。
いや。
まだ続きあるんです。
おぉ☆
配線隠し術レベル4があるのか！

LEDイカリング固定にはコーキングを使う

ここで。
アクリルイカリングの固定方法なんですが……
あれ？
配線隠しの話は？
最後は、イカリング固定と同時に行う技なんですよ。
ほほう。
球屋では、アクリルイカリングの固定にはコーキングを使っています。

ヘッドライト加工では、よく登場しますよね。
そうです。コーキングはまず熱に強い。柔軟性があるので、振動にも強い。それでいて、取ろうと思えば取ることはできる。
イカリング固定にも、都合がいいわけですね。
そして、ここでは黒のコーキングを使います。
黒？
コーキングの色にもこだわりが？？？
配線の位置を上側にしたのと同じ理由で、コーキングも目立たないように上側に打つといいんですね。
ああ。
下側の裏だと、コーキングが見えやすいから。
そうなんです。だから上側で留めるのが基本なんですが、ここで「黒」を使うことで、陰と同化しやすい。
忍者とか。
カメレオンとか、みたいな。
というわけで、下側には一切コーキングは使いません。
……ということは。
上側だけ固定する？
そうなります。
片側だけの固定……。
ペキン！って、取れたりしないかなぁ。
なりませんね。
コーキングなら。

コーキングを配線隠しにも利用する

さきほど上側に、配線通しの穴を開けましたよね。
はい。
3φの穴でしたね。
どうせコーキングを打つなら、「穴に入る前に見える僅かな配線と、穴をまるごと隠す」ように盛れば、完全に配線を消すことができます。
おお〜!!
これが配線隠し術、レベル4です。
いや、それは私のセリフなんですけど……。

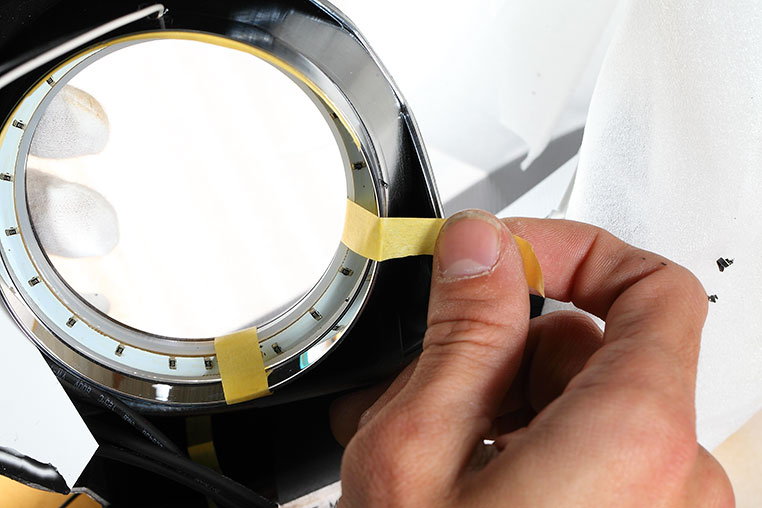

……というわけで、まずは配線通し穴より奥のインナーにコーキングが付着しないよう、マスキングテープを貼っておきます。

✔ ひとくちメモ

●インナーにマスキングテープをペタっと貼ると、その粘着力で剥がすときにインナーのメッキも剥がれる可能性が高い。

服などにペタペタ。粘着力を極限まで弱めてから使う

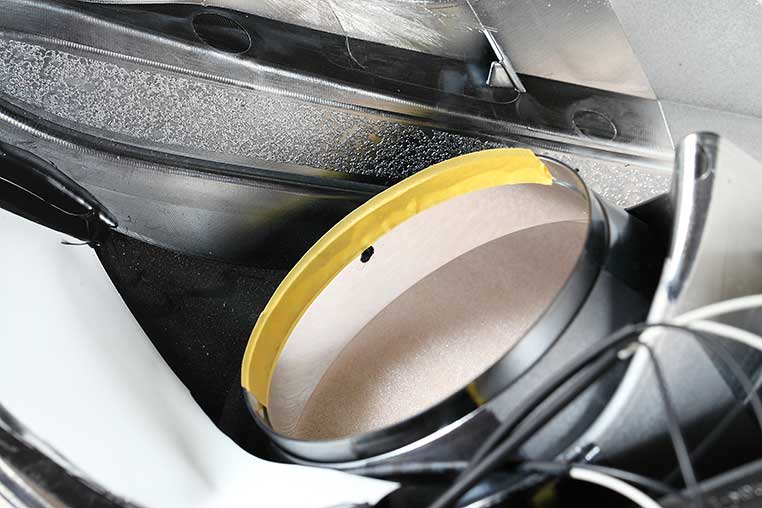

配線通し穴より、奥の部分は覆っておく

LEDイカリングを仮固定する

コーキングは当然裏面から打ちますが、どの範囲までコーキングが付着するかは、マスキングテープの貼り方次第なわけで……

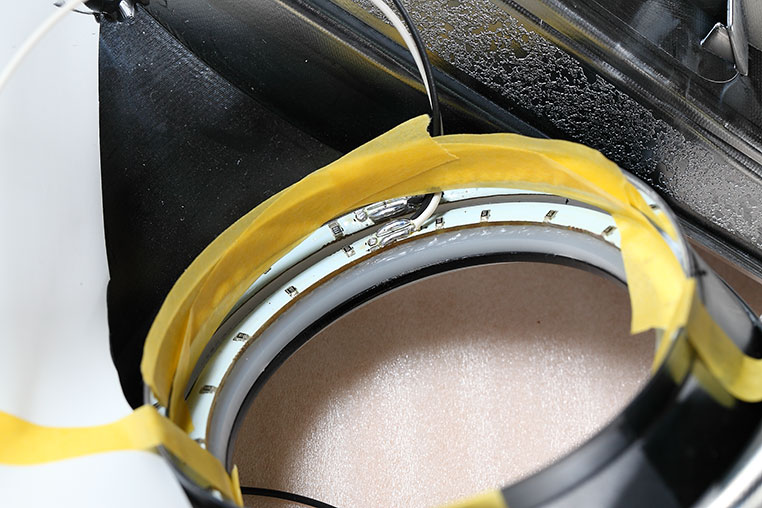

こんな風に（↑）配線穴の部分を頂点として、そこから横にいくにつれてだんだん接着面が細くなるように、マスキングテープで覆っていきます。
つまり三日月のような形に、コーキングを盛るとよい？
そんなカンジです。側面に近づくほど見えやすくなるからです。

イカリング背面と露出しているインナーを狙って盛る

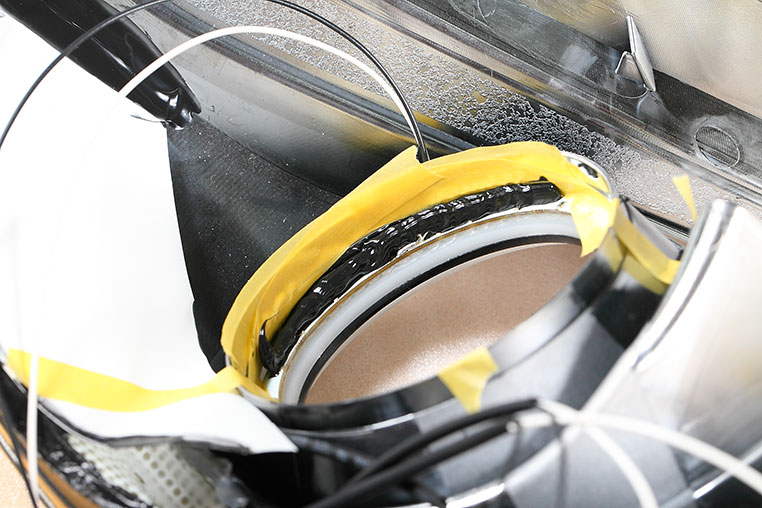

盛る範囲はこのくらい

ヘラで薄く伸ばす

頂点だけでなく、横方向まで広げていますね。
そうなんですが、マスキングテープを貼ってあるので、実際の接着面は、横に行くにつれて細くなります。

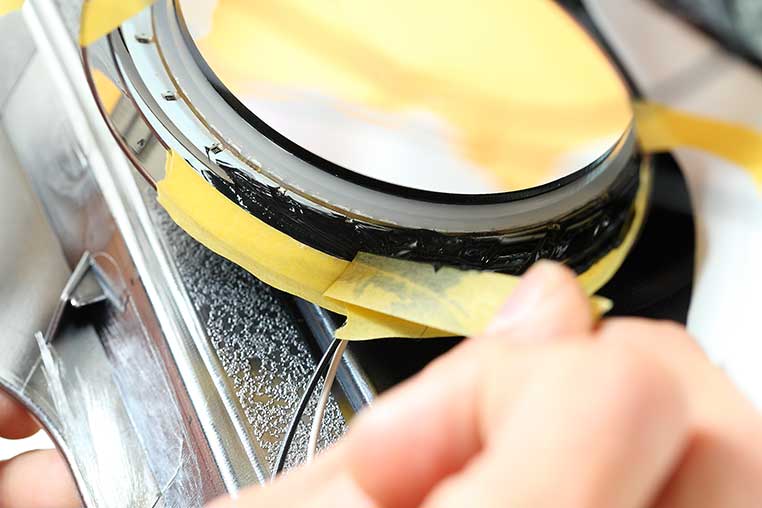

マスキングテープを剥がすと……

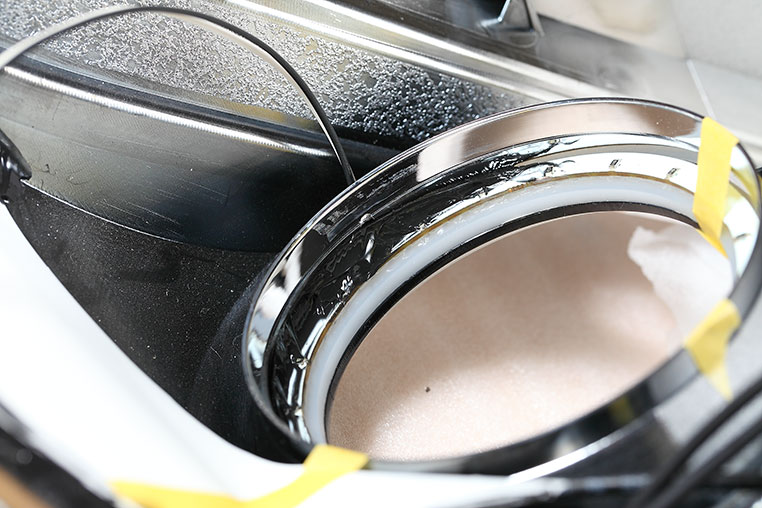

こんな感じ！

インナー側面に対しての接着面は、一番太い部分でも、5ミリない位です。
そのちょっとの部分に、コーキングが付着して固定になっている！
そうです。インナー側にはミリ単位で接着すればいいので、マスキングテープで先に覆っておくわけです。
なるほど。
そして横に行くほど目につきやすくなるから、さらに細くしたわけです。
でも、それなら三日月ではなく、全部細くしたらもっと目立たないのでは？
いや、太い部分を作る理由のひとつに、例の配線隠しがあるわけですから。
あ！
そっか。
配線を隠す幅＝最大幅で、あとはそれをいかに目立たなくするか、という工夫です。
な、なるほど。
この場所はイカリング上側の裏側です。黒のコーキングで三日月形状にしておくと、「イカリングのカゲっぽく見える」というカメレオン効果があります。
配線隠し術が、気がついたらコーキング隠し術に!!
配線隠しのためのコーキングが目立ったら意味ないので。……これが配線隠し術レベル5ですね。
……いや、だから！
それは私の決め台詞なんですけど。

コーキングが硬化するまではこのまま放置

硬化の過程でガスが発生するので、すぐにヘッドライトを殻閉じすると曇りの原因にもなる。閉じるのは数日後にする。

「今後は〈流れるウインカーリレーキット〉の選び方が変わる!?」の記事に続く！
