アクリルヘッドライト加工方法（第14回）

LEDをキレイに面発光させる秘訣は、アクリル板の裏にある

• 1
• 2

アクリル板をキレイに面発光させるには、ただ単に裏側（側面など）にLEDを仕込むのではなく、白の反射板を使って、裏に逃げている光をアクリル板に戻すのが効果的。この集光テクをマスターすれば、グラデーション面発光も思い通りにコントロールできる。

•

  前回は、紙を使ってLEDの光を反射させることで、アクリル面発光を強める方法を紹介しました。

  ●アドバイザー：球屋 森田研究員

•

  最終的にヘッドライトに埋め込んだアクリル板の裏は、こんな状況に……。

  ●レポーター：イルミちゃん


•

  今回は白LEDと青LEDのグラデーションなので、手間がかかるパターンです。

•

  なお、向かって上側が青いLEDテープ側です。

•

  白に負けやすい青LED側を、重点的に囲って光をアクリルに集めています。

•

  青と白のパワーバランスが整って……、

•

  ひとまず、紙の段階ではベースができました。

•

  でも、この紙は「型紙」に過ぎないって言ってましたよね。

•

  そうです。
  今日はこの形を、基板などで再現し直します。

•

  なるほど。
  基板を使うのか。

•

  球屋ではポリカーボネート板などを使ったりもするんですが、基板でもできるので。

•

  今回はDIYユーザーに馴染みのある、基板でやることにします。

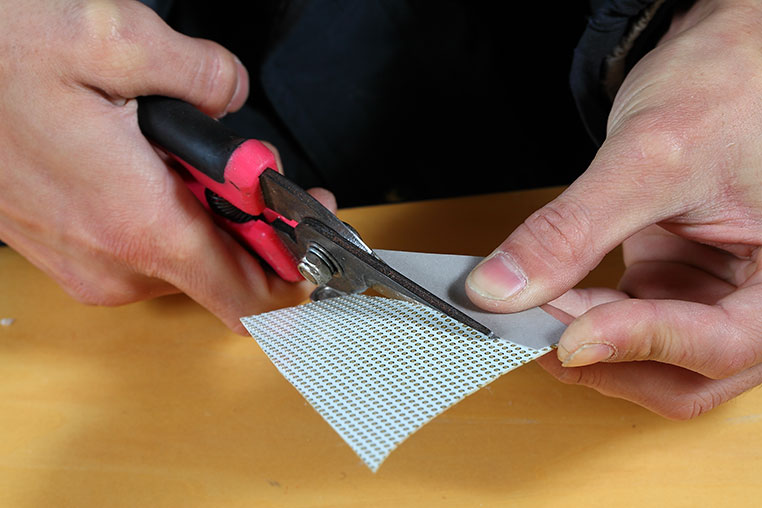

型紙に沿って基板を切り出す

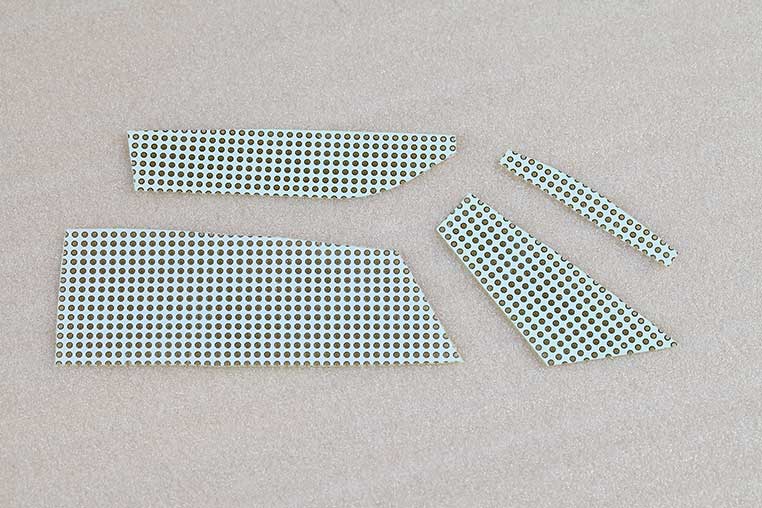

今回の反射板の全貌はこんな感じ

•

  基板はそのままでは反射板になりませんので、表面に白いカッティングシートを貼ります。

•

  白は、一番光を反射する色なんですよね〜。

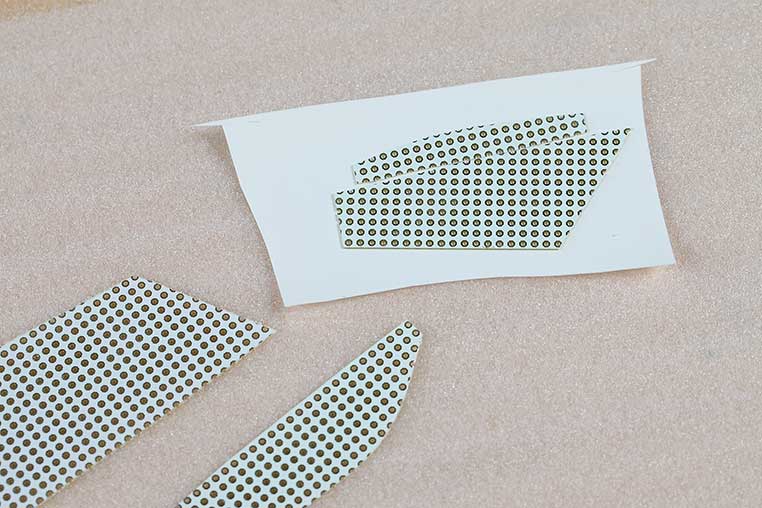

基板に合わせてカッティングシートを切り出す

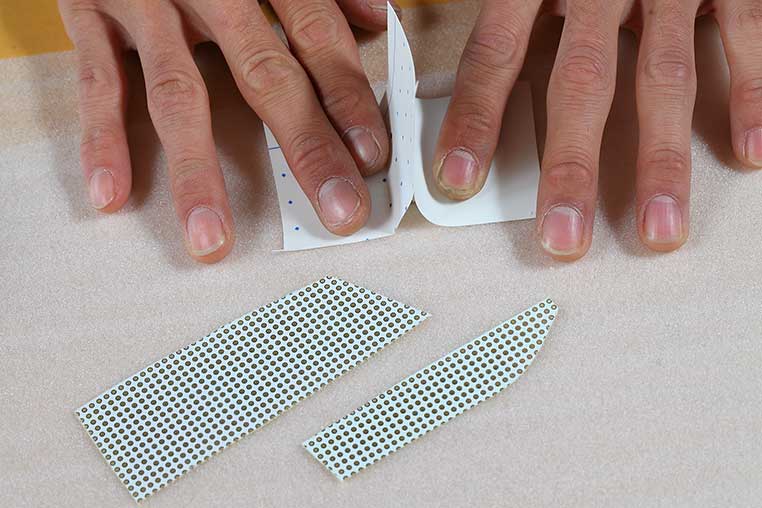

基板にカッティングシートを貼り付ける

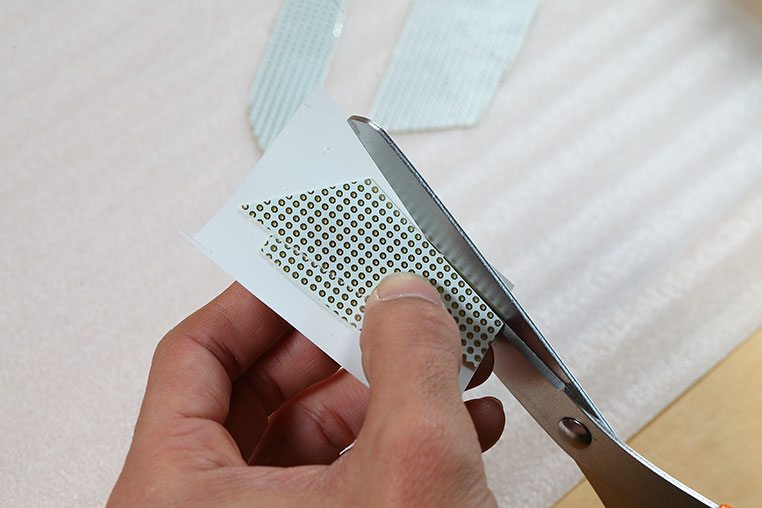

余分なシートを切り取る


•

  このようにどうせ白いシートを貼るので、もともとの基板の色自体は、何色でも（緑でも）関係ないですね。

•

  あとは基板で、さっきの形に貼り直していくわけか〜。


•

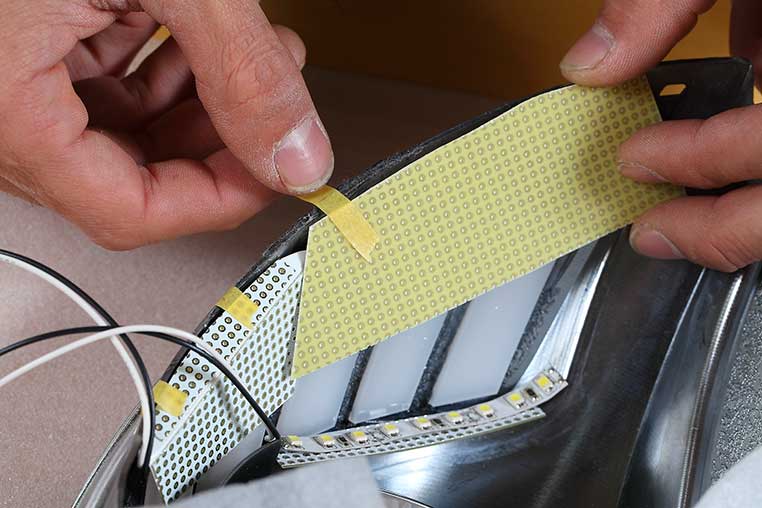

  そうなんですが、ここはまだ「仮付け」ですので、マスキングテープなどを使っています。


•

  一回バラして基板で作り直しているので、状況も少し変わってくる。改めてここでLEDテープを仮点灯させて、アクリルの光り方を見ながら微調整していくんです。

•

  こっちが本番ですもんね。

•

  そうです。この段階ではまだまだ固まっていなくて、微調整を繰り返していますよ。

•

  ところで、一番最初のLEDテープを設置したときも、あくまでも仮付けって言いましたよね

•

  そういえばそうでしたね。


•

  つまりこの段階ではまだ、LEDテープも反射板も全てが仮付けで、動かせるようになっています。

•

  フムフム。

•

  というのも、反射板の入れ方だけでは無理があるときは、LED光源の位置も見直したりしますので。

•

  そういうことか〜。

•

  今回でいうと、短いほうのアクリルフィンに入れた白LEDテープは、実は途中でいったん外しました。

•

  あらま。

•

  短いアクリル板は距離が取れず、どうしても白いLEDの光が強く出てしまう。まずはしっかり青くアクリル板が光る状態を作って、あとから白LEDを入れ直すことにします。

•

  白のほうが発光させやすいから、後からでもどうにでもなるってとこか。

•

  そんな感じですね。

•

  アクリルを明るく面発光させるだけなら、反射板でいいわけですが……今回はその応用です。

•

  青と白のグラデーション発光ですからね。

•

  こういう場合は反射板だけでなく、必要なら遮光板も作ります。

•

  それも基板で、同じように作れるんだ。

•

  そうですね。
  やり方は同じで、向きが違う。

例えばこんな風にタテ方向に“仕切りの壁”を入れると…



ここまで青LEDを強くすることもできる


•

  差し色に対して、どうしても白いLEDが強すぎる、というときは遮光板が効果的です。

•

  な〜んにもしなかったら、なんだか白っぽくしか光らなかったのに、ここまで変えられるとは。

•

  しかし今度は、最初と逆に青が強くなりすぎましたね。青が強くなりすぎたら、青LED側の反射板を少し短くすると、青が薄くなります。

•

  ほえ〜。そんな風に、面発光具合を自由にコントロールできるとは！

•

  けっこうアナログな作業ですが、面白いですよね♪

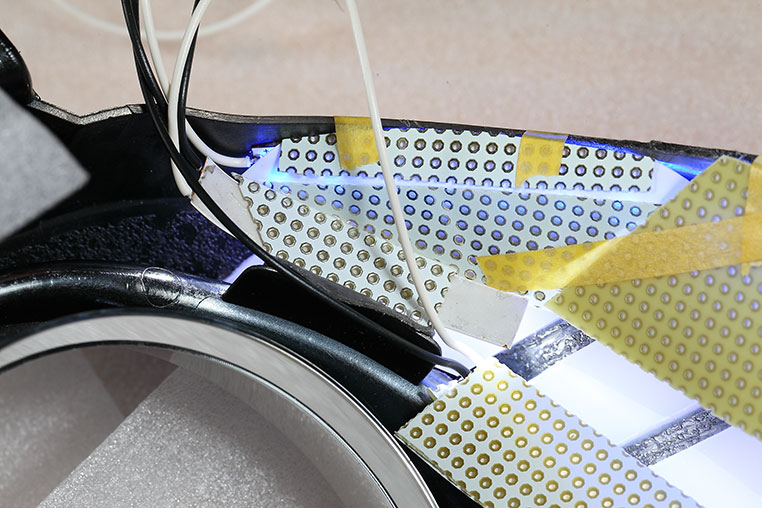

最終的なアクリル裏の囲い状況


•

  アクリル面発光って、アクリル板の裏にLEDを仕込むだけかと思ってましたが……オドロキです。

•

  LEDの粒々感を出さず、できるだけ明るく面発光、というのを実現しようとすると、ただ単に裏にLEDを貼るだけではダメなんですよ。

•

  今回はさらに、キレイな青×白グラデーション発光という条件まで加わってますもんね。

•

  そうですね。そのために、一番長いアクリルフィン以外は、遮光板を入れました。

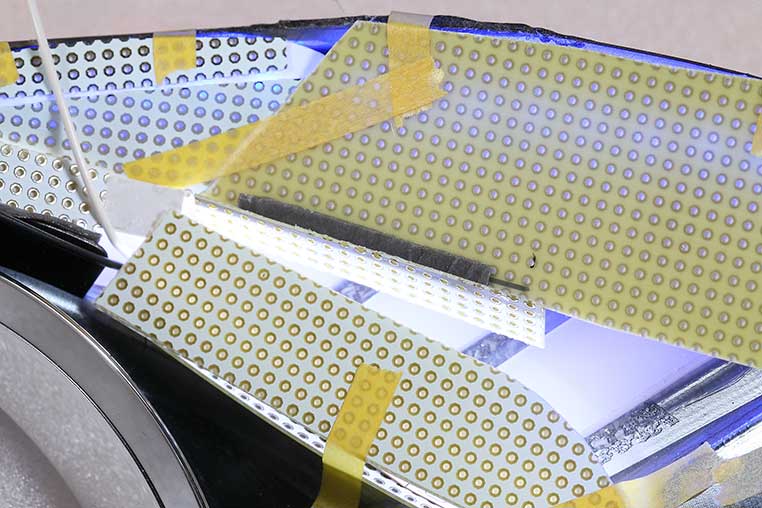

直角に差してあるのが遮光板



中央付近に仕切りの板を入れ、白の光が青のほうに行かないようにしている。

•

  そして短いほうのアクリルフィンは、横から白LEDを入れると（遮光板を入れても）強すぎたので、上から（裏から）照らす向きに変更しました。

•

  つまり青に影響が出にくい向きに、白を変更したわけか。

基板で屋根を作ってLEDテープを貼っている


•

  それにしてもこの作業……ずいぶん時間をかけて、試行錯誤するんですねぇ。

•

  アクリル板をキレイに光らせるキモ、とも言える仕掛けなので、ここは時間かけるところですね。

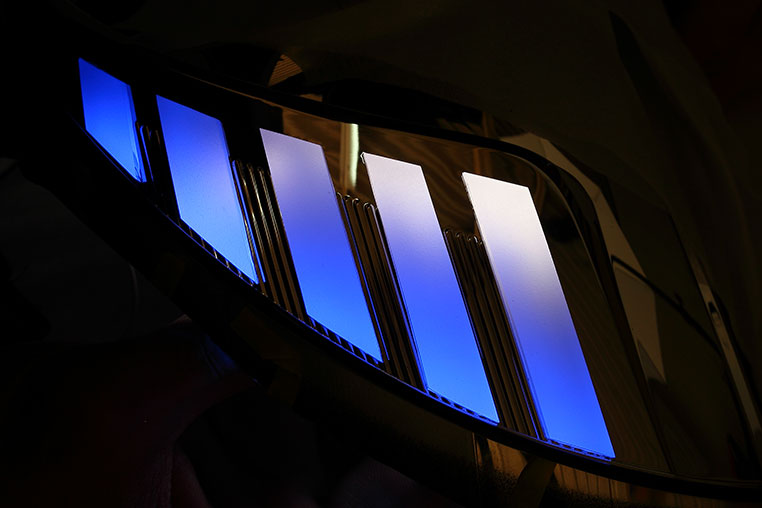

最終的な面発光はこんな感じ！


•

  LED光源の粒々感を出さずに、きれいにグラデーション面発光させる秘訣、そのものでした。
