パテで「曲線」や「曲面」はどうやって作るのか？

パテでの曲線・曲面の作り方。パテを盛って→削って……を繰り返してデザインを作る中で、アールの出し方は重要なポイント。自由自在に造形できるパテのポテンシャルを、プロの加工者はどのように引き出しているのか。

•

  「パテの使い方」の続きです。

  ●レポーター：イルミちゃん

•

  ファイバーパテの工程は、最終的なデザインを決める工程でもあるので、ラインにもこだわっていきます。

  ●アドバイザー：ほんだ塗装 本多研究員

•

  ワンオフ加工ですからね。
  削りながら、デザインを作る。

•

  そのときに必要になるが、パテを削りながら「曲線」とか「曲面」を作る方法です。

•

  そういえば今回作っているのシャークアンテナにも、曲線部分は多いですよね。

今回のお題はシャークアンテナ



✔ 初期段階に発泡ウレタンで作った、シャークアンテナのデザインイメージ。

•

  そうなんです。例えばシャークアンテナのてっぺん部分。単にあて板とペーパーで削るだけでは、直線的に削れていってしまいます。

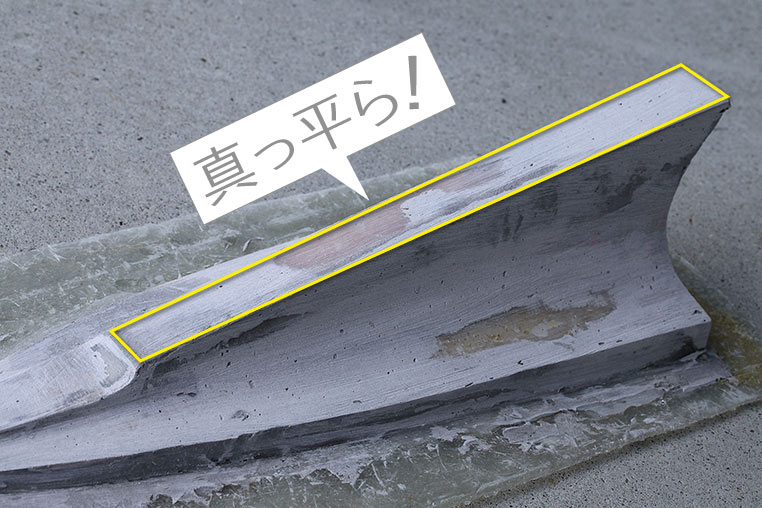

天面は真っ平らな状態


•

  でも、この上面はもうちょっとふわっとアールを付けたいところです。デザイン的に。

•

  さて。
  どうやってアールを付けるか？

•

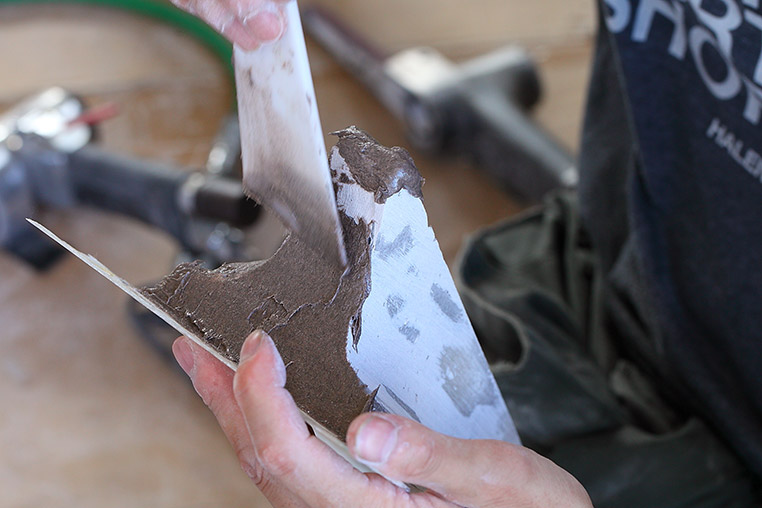

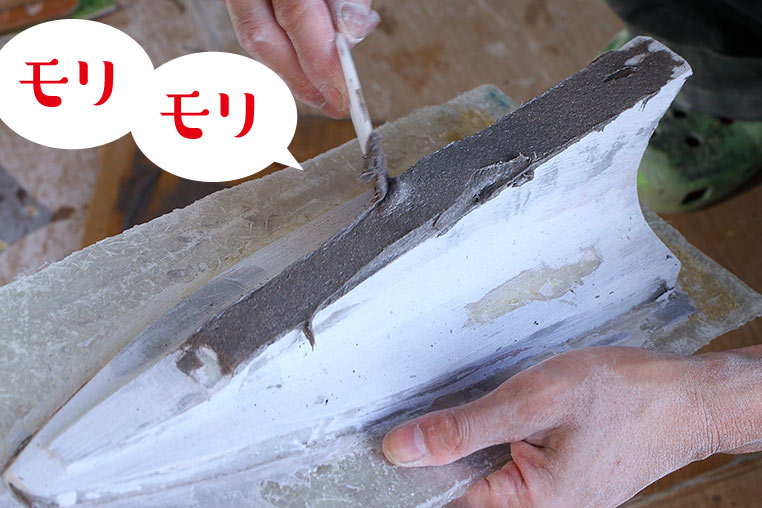

  例によって、まずファイバーパテを盛ります。


•

  パテを盛ることで、いったん高さを出したんですね。


•

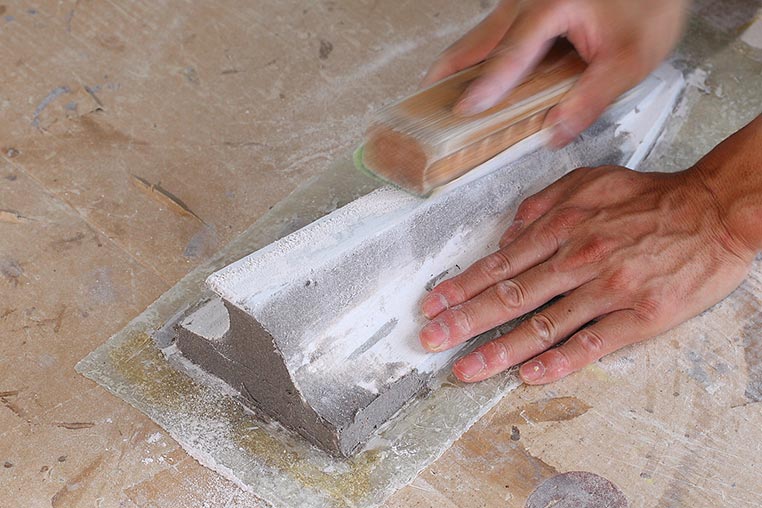

  そして改めて、前のほうの傾斜、後方の傾斜をべつべつに削りながら作って……

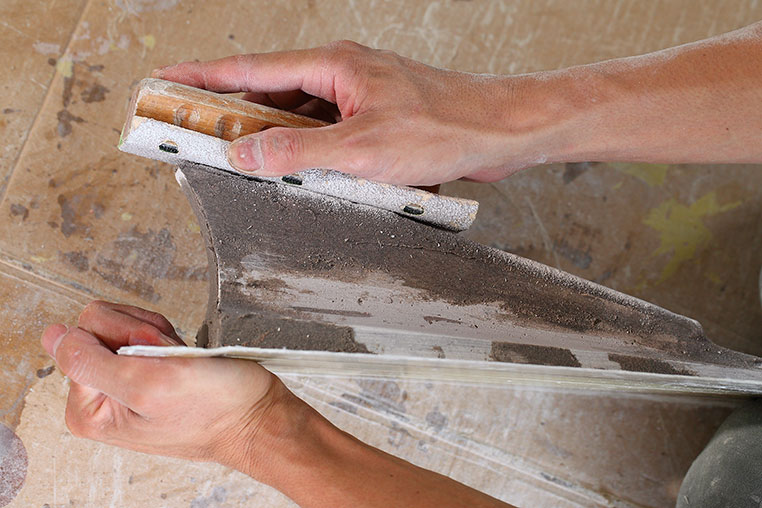

前のほうをやや急角度で削る

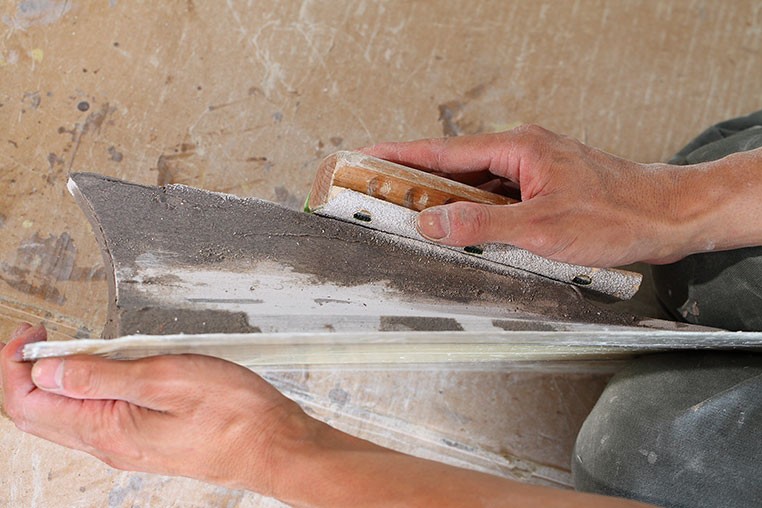

角度をゆるめて後ろのほうを削る


•

  最後に、真ん中の角を丸めるイメージで削ります。

ラインを丸める


•

  ホー。

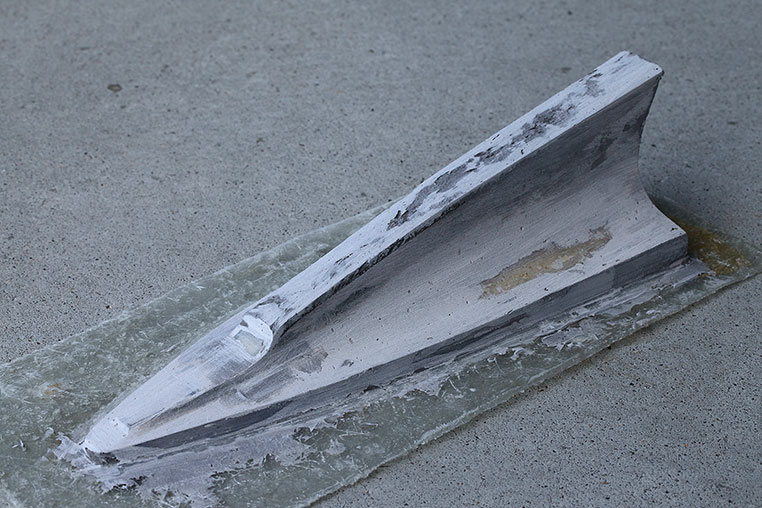

  確かに、フワっと弧を描く曲線ラインができました！


•

  厚盛りできるファイバーパテだと、造形が自由自在なんですね。

•

  そうなんです。
  だから造形（デザイン）の段階で使うんですよ。

•

  次はシャークアンテナ背面。ここは、逆アールで反りを入れたいところ。

•

  ふむふむ。

•

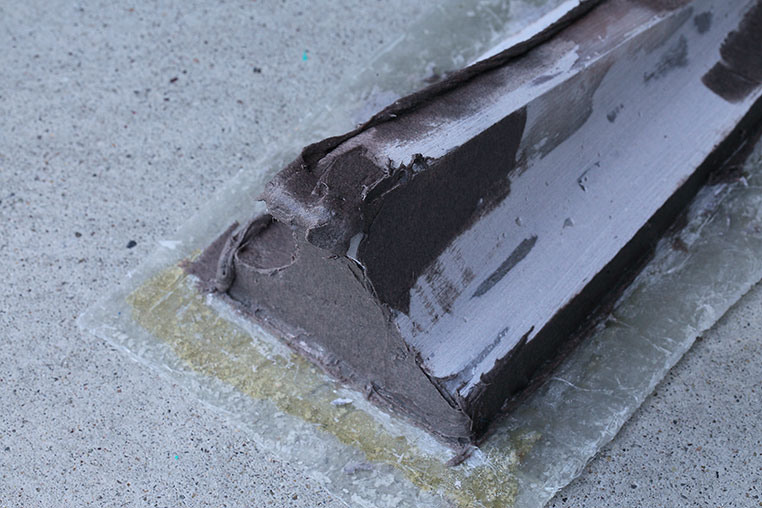

  まずはファイバーパテを盛ります。


•

  この場合、反りを強くするなら、上端にボリュームを持たせておくといいですね。


•

  そして逆アールの曲面を作りたいときは、丸いあて板とペーパーで削っていきます。


•

  真ん中を丸くえぐるような感じに削ればいいんだ。

•

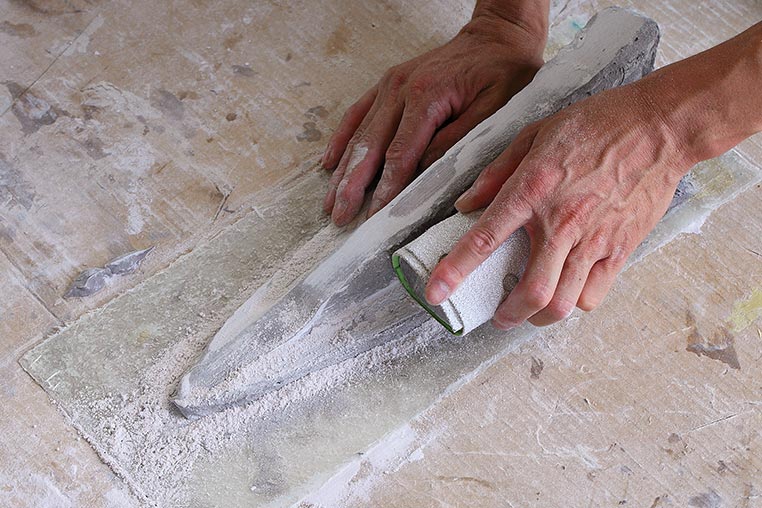

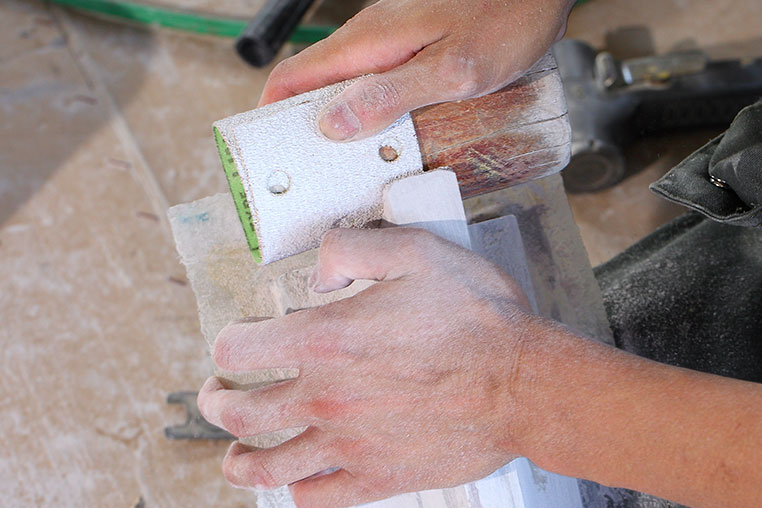

  シャークアンテナの側面も逆アールの曲面なので、丸い木とペーパーで削ります。


•

  どんどんカタチになってきた～。


•

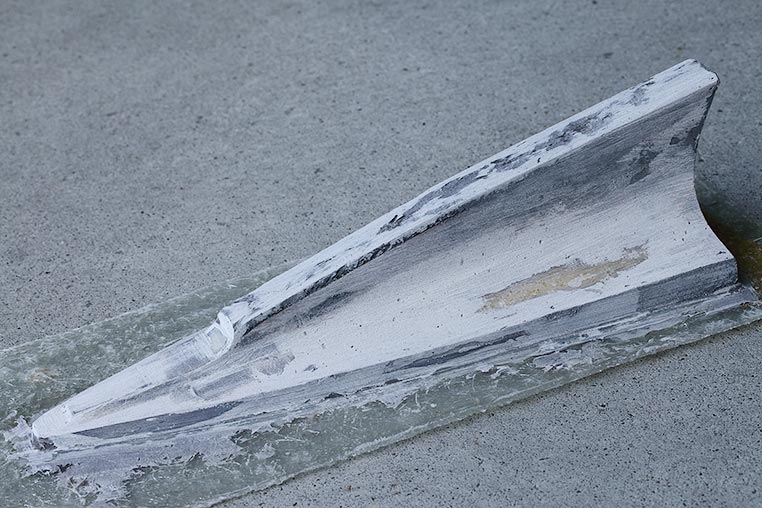

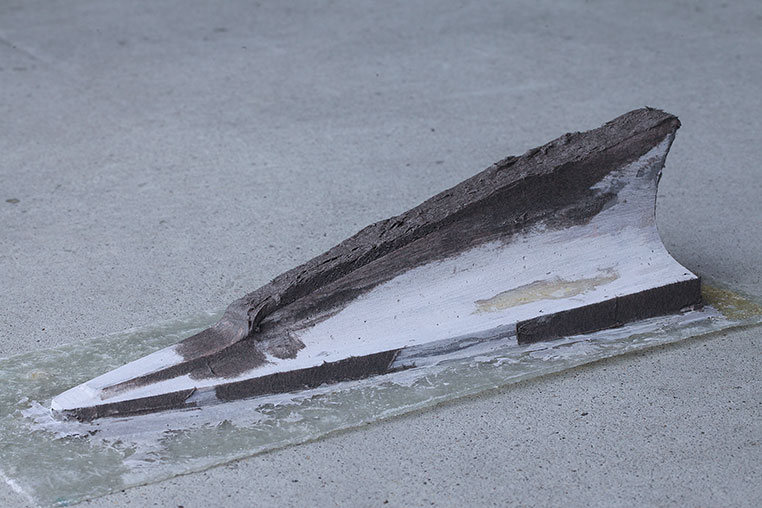

  こうやって、ファイバーパテを盛る・削るを繰り返して、造形としてはほぼ完成形まで持っていきます。

•

  でも、ファイバーパテでそこまで行けるなら、他のパテまで必要になるのはなぜ？

•

  この次に使う「板金パテ」には、造形とは別の目的があるんですよ。
