ワンオフパーツの作り方実習

FRPのガラスマットの貼り方

FRPのガラスマットを「平面」に貼る方法は以前にやったが、ワンオフパーツ作りの本番は「曲面」を含む複雑な造形に対しての、FRPガラスマットの貼り方。思い通りの形を再現する、加工のプロはどうやっているのかを取材した。

発泡ウレタンの型ができたら、その上からFRPを貼る

「発泡ウレタンを使った〈型〉の作り方」の続きです。
●レポーター：イルミちゃん

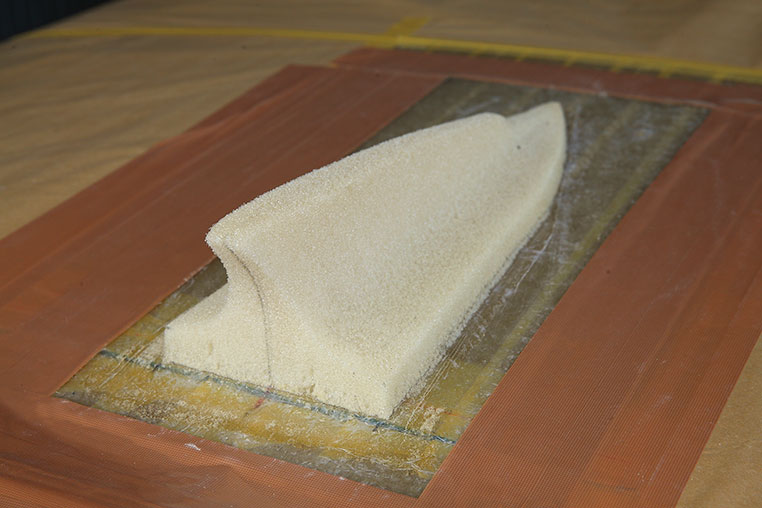

発泡ウレタンで形ができました。
●アドバイザー：ほんだ塗装本多研究員

おお～。
シャークアンテナになってる！

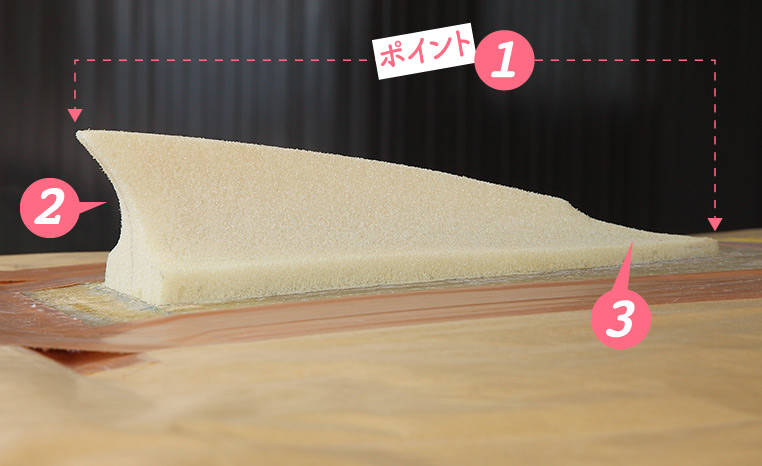

市販品より長くして（①）、背面には反りを入れて（②）、側面の厚みは前にいくほど薄くしました（③）

まさに、世界にひとつのシャークアンテナだ。
自分なりにデザインができたら、次の工程に進みます。
現時点では発泡ウレタンの「型」の状態ですね。
本番の造形はFRPとパテですね。
ふむふむ。
パテを盛る土台になるのが、FRP（繊維強化プラスチック）です。
あの～、発泡ウレタンの型の上に直接パテを盛るっていうのはダメなんでしょうか？
それではパテを吸い込んでしまいます。
あー。
それにパテには強度はありません。そんな作り方では、すぐに割れてしまいます。
ナルホド。
だから、パテを盛るための固い土台として、FRP（繊維強化プラスチック）を貼るんですね。

FRPはガラスマットに樹脂溶剤を塗り込んで固める

✔ 基本的なことは「FRPを使うときの〈材料〉や〈道具〉は何を揃える？」参照。

>>>リンク先で詳しく読む。

ではまずは、発泡ウレタンの型に対してFRPを貼るんですね～。
そうなんですけど、ここでちょっと問題があります。
問題？
発泡ウレタンは削って、いくらでも好きな形を作れますが、この形をFRPで再現するのは、意外と簡単ではありません。

ムム？この「型」の上から、FRPのガラスマットを貼り合わせていけばいいんでしょう？
そうなんですけど……まあ、やってみれば分かりますヨ。

複雑な造形に対してFRPのガラスマットを貼るときは…

今回は前にFRPを天井に貼ったときと違って、平面ではありません。
平面に貼るときは、ペタンと1枚貼りできましたが……

✔平面に対しての、FRPの基本的な貼り方は「FRPの貼り方をプロの職人に教わる」参照。

今回は造形が複雑。
どうしたものか？
それでも、「面」で構成されていることに変わりはないので、面ごとにFRPのガラスマットを型取りして切り出しするんです。
フムフム。

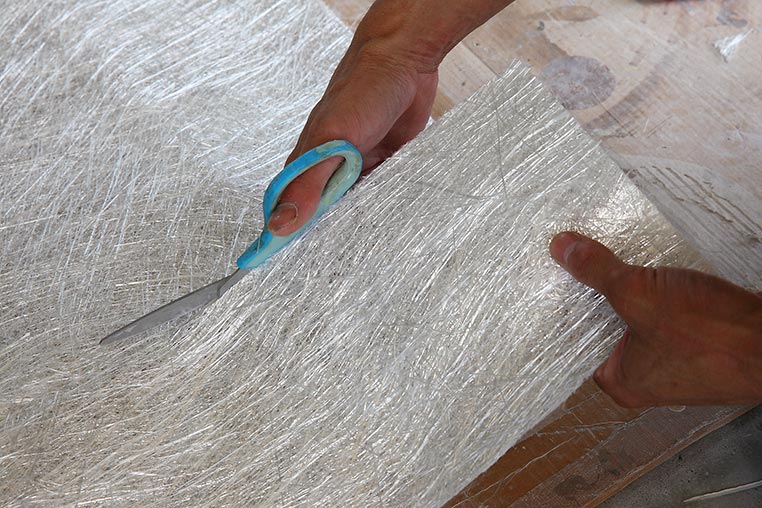

まずは、FRPのガラスマットをある程度近いサイズで切り出しておきます。

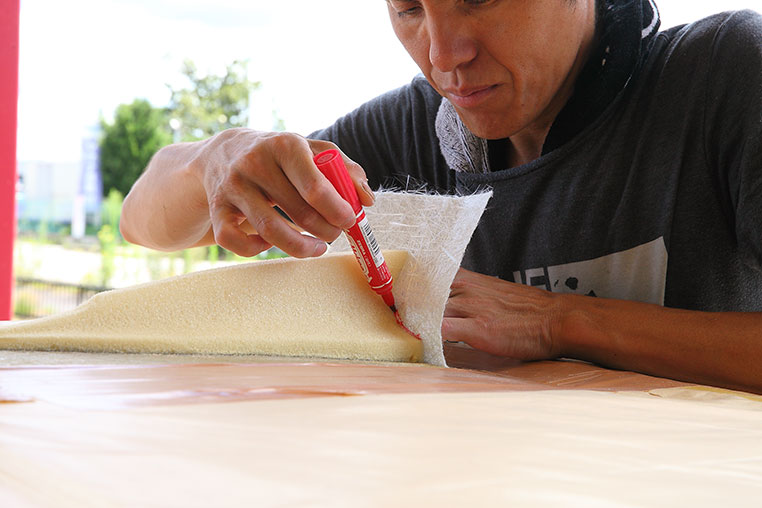

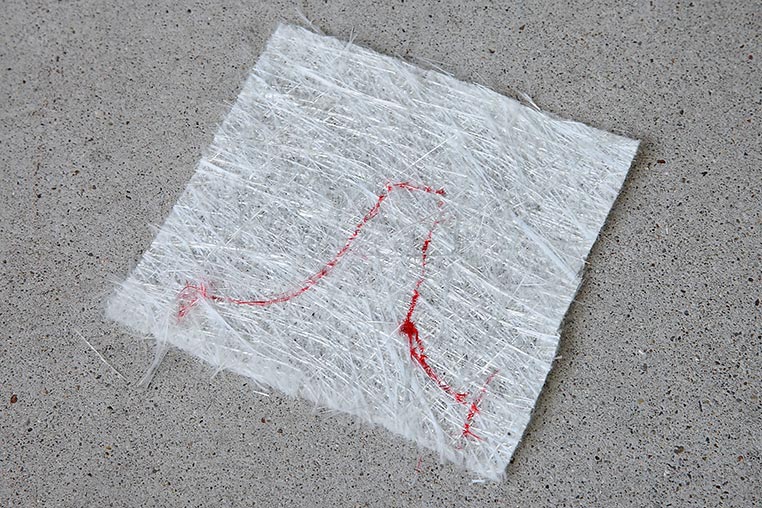

例えば、ここではシャークアンテナの背面にあてて、反らせた状態で型取りして……

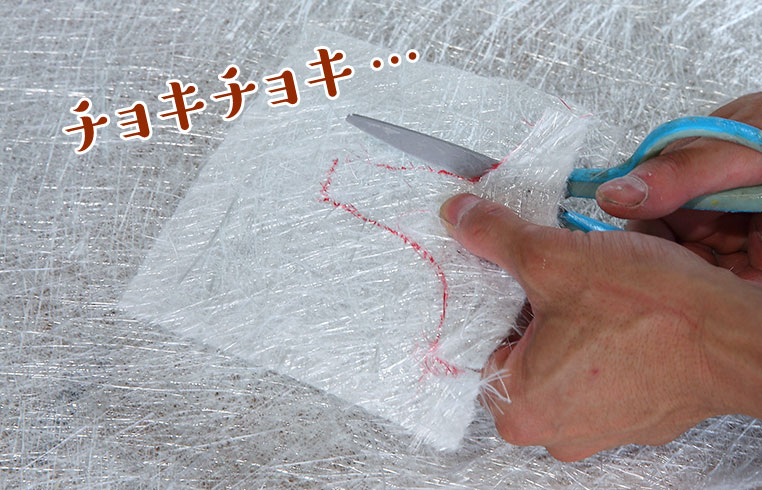

あとはこの形に、ハサミでガラスマットを切れば……

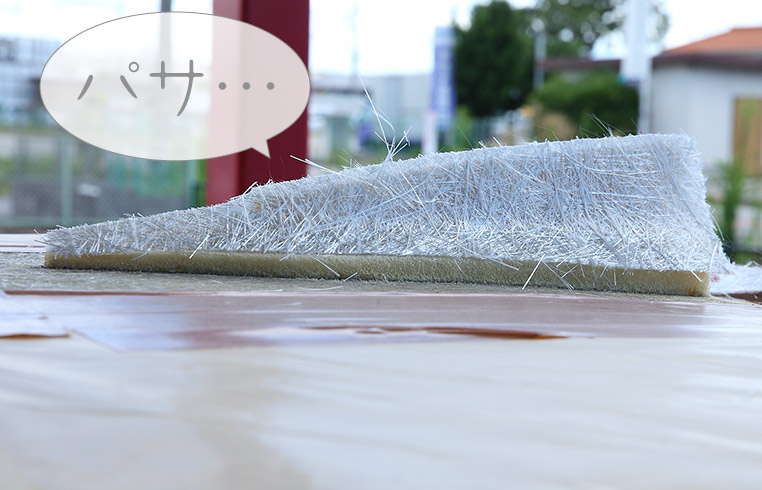

シャークアンテナの背面用の、FRPガラスマットのできあがり！

なんの問題もないじゃあないですか。次、側面に行きましょう！

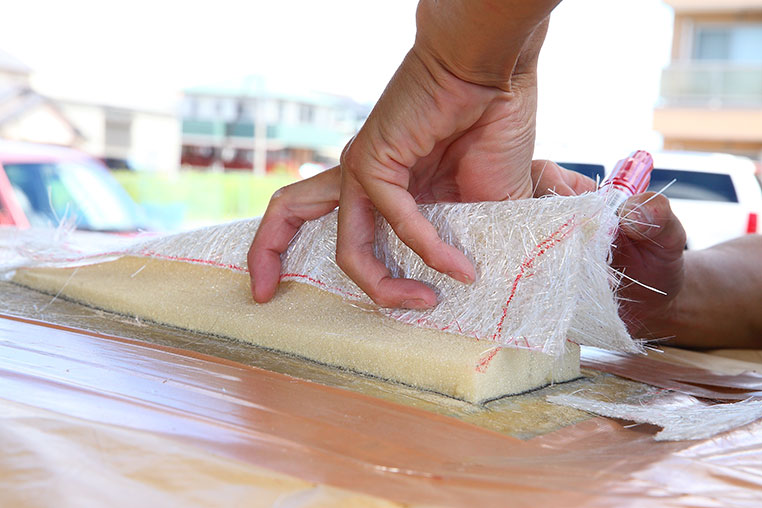

側面は長さがあるので、大きめに切り出したFRPガラスマットを当てて型を取ります。

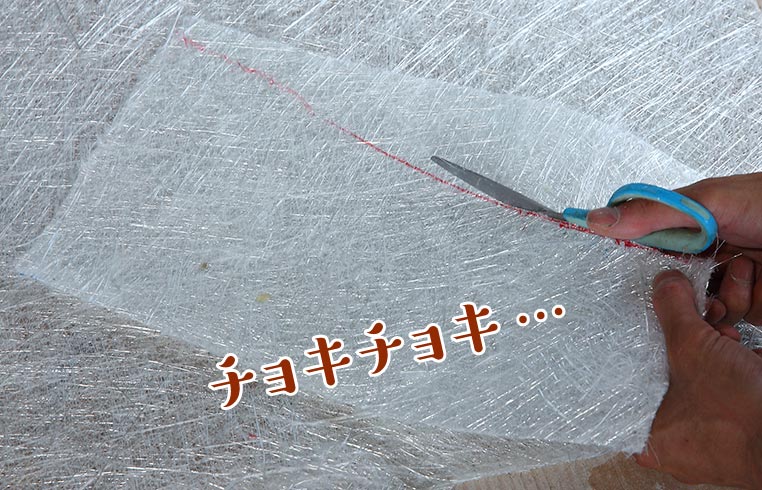

同じようにハサミで切り出して……

もう一枚、天面にもかぶせるように1枚切り出しておきます。

こんな風にして、シャークアンテナ（型）の各面に合わせて、FRPのガラスマットを切り出していきます。

展開図のような、FRPガラスマットが用意できました～。あとはこの人達に樹脂の溶剤を塗り込めば……
ダメなんですよ、このまま進めても。
ダメって何が？
このまま「面」でFRPを貼り合わせていっても、確実にFRPに穴が開くことになります。
うえぇ!? ここまでやっておいて、今さら何を言い出したのでしょうか？？？

「FRPの角（カド）の貼り方。ガラスマットは直角には曲がらない」に続きます

DIY Laboアドバイザー：本多順
ワンオフ加工のスペシャリストだが、通常のエアロパーツ取り付けも仕上がりにとことんこだわるタイプ。超がつくキレイ好きでもあり、安心して車を預けられる。●ほんだ塗装 TEL：0564-58-5808 住所：愛知県岡崎市坂左右町堤上101-3 営業時間10:00～21:00 水曜定休
