マイナスコントロールからプラスコントロールに変換が必要になるケース

• 1
• 2

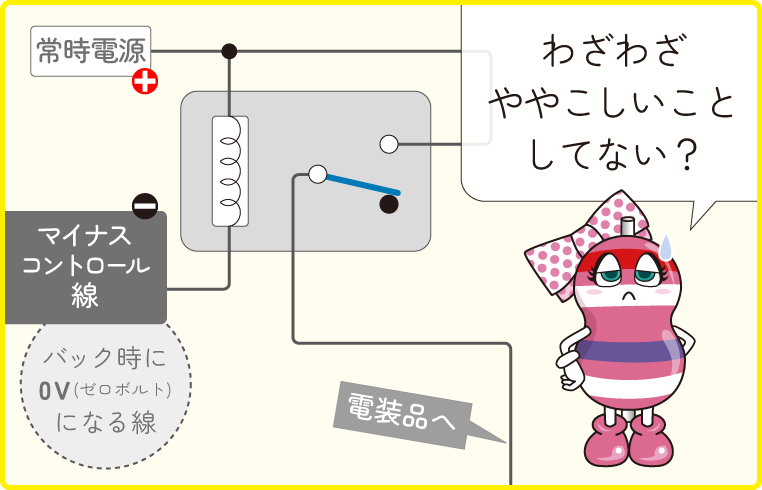

マイナスコントロール線をプラスコントロール線に変換する方法を以前に解説した。これはマイナスコントロール線のままでは電装ユニット（バックカメラ）につなげないレアケースがあったからだが、より多くの人に関係がありそうな「マイナスコントロールからプラスコントロールに変換が必要な例」もあるのだ。

•

  「マイナスコントロール線をプラスコントロールに変換するには…？」の補足編。

  ●レポーター：イルミちゃん

•

  前回は、マイナスコントロール線をプラスコントロール線に変換する方法を解説しました。

  ●アドバイザー：CEP 服部研究員

•

  そういう極性の変換が必要になるケースって、他にもあるんですかね…？

•

  例えば電装ユニットの取り付けで「ある信号を取らないといけない」指示があって、ユニット側はプラスの信号が来るのが前提の設計だけれど、車両から取れる信号がマイナスだった……というようなケースですね。

•

  えーっと、例えば？

•

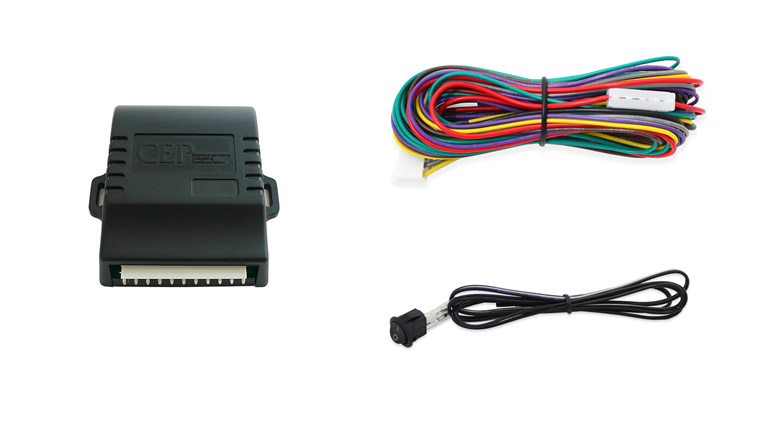

  コムエンタープライズの電装品に「バック連動ハザードキット」というものがあります。



コムエンタープライズのバック連動ハザードキット

---

•

  これは、バックに入れたときに自動的にハザードランプを点滅させるキットですね。

•

  そんなのもあるんだ。

•

  シチュエーションによっては「ハザードランプを点灯させながらバックする」ことってありますよね。

•

  後ろから車が来る状況で、とか。

•

  そのシチュエーションが毎回のように発生する駐車環境だったりすると、バックするときはほぼ毎回ハザードランプも点灯させる、という方もいらっしゃいます。そんなときに、毎回ハザードランプを押すのは煩わしいので「自動点灯させる」発想のものですね。

•

  なるほど、なるほど。

•

  ここで話を戻すと「バックに連動して制御するユニット」なので、配線作業としてはバック信号を取らないといけません。

•

  ふむ。

•

  このとき、バック信号線はほとんどの車……99％以上といってもいいレベルでプラス線なので「プラス信号としてしか受け付けられない設計」になっているんですよ。

•

  あ。ということは、前回の例（センチュリー）のような、バッグ信号線がマイナスコントロールの車の場合は、バッグ信号線をつなげないんだ。

•

  そうなんです。前回のバックカメラのように「プラスマイナスを入れ替えて接続する方法」も使えません。それでは、ユニットが動作しないので……

•

  マイナスコントロールを、ユニット側に合わせたプラスコントロールに変換しないといけない。

•

  はい。このような場面では、必ず極性の反転が必要になってきます。

•

  プラスのバック信号を前提にしたユニットって、他にもありますか……？

•

  バックに連動してミラーを下に向けるキット（バック連動ミラーコントロールキット）なども同じですね。



「バック時にドアミラーが自動で下向きになる（下がる）機能は、後付けできる」参照。

•

  電装ユニットの入力が、プラス信号を前提にしているけれど、車両側の都合でマイナス信号を入れたい（あるいはその逆パターン）なんていうときには、変換が必要になってきます。

•

  なるほど、なるほど。

•

  もうひとつ考えられるのが、イルミ連動（スモールランプ連動）＋ドア連動のLEDフットライトを付けたい、みたいなケースです。

•

  ほう…？ それならDIYユーザーの人には無視できない話かな。

•

  例えばLEDフットランプをイルミ連動＋ドア連動にしたいとしましょう。

•

  ドアオープンで点灯し、スモールランプオンでも点灯するようにしたいってことね。

イルミ連動フットランプ



ドア連動フットランプ


•

  これって実は、プラスコントロールとマイナスコントロールの組み合わせなんですよ。

•

  そういうふうには考えたことはなかったけど……そうなのか。

•

  イルミ連動やACC連動にするときは、LEDのプラス線側にイルミ電源やACC電源を取ることで成立しますよね。



✔ 基本的なことは「車のLEDフットライト取り付けに有効な知識」参照。

>>>リンク先で詳しく読む。

•

  これらの連動は、LEDをプラスコントロールしています。

•

  プラス側でオンオフを決めているってことね。

•

  しかしドア連動フットランプは、例えばドアカーテシ線（ドア開閉検知線）にしても、ルームランプのドア連動線にしても、マイナスコントロール線です。



基礎知識は「カーテシ線（ドアカーテシ線）とは？ どこから取るのが正解か？」参照。

•

  LEDのマイナス線側を、ドアカーテシ線につなぐことで、LEDがドア連動になる。

•

  そうですね。つまりイルミ連動やACC連動はプラスコントロールなのに対して、ドア連動はマイナスコントロールです。

•

  なるほど、なるほど。

•

  問題はこれらをミックスさせたいときです。「プラスコントロールとマイナスコントロールを組み合わせる」ことになるので。

•

  えーっと、プラス線にイルミ電源をとり、マイナス線をドアカーテシ線につなぐ……ではダメなの？

•

  その配線だと「ACCオンで、かつドアを開けたとき」にしかLEDが光りませんよね。もちろんダメです。

•

  あ、そっか。そんなタイミングはほぼ無いですね…

•

  この場合は、イルミオン（スモールオン）orドアオープンのどちらかひとつの条件でもLEDが光るようにしたいわけですよ。条件A or 条件B のどちらも光らせたいので。

•

  うんうん。
  確かにそうだ。

•

  ですからどちらかいっぽうの極性を変換して、プラスコントロールかマイナスコントロールのいずれかに統一して、LEDを制御する必要があります。

•

  ほおぉ。そういうことかぁ。
  …で、どうやるのかな？
