マイナスコントロール線の代表例・ルームランプのドア連動線を効率よくつかまえるルポ。普通の検電テスターの使い方では探せないマイナス線だが、プロの電装屋さんの探し方なら、意外なほど簡単に見つけられる。

•

  この記事は、「検電テスターでマイナス線を調べるときに便利な小技」の続きです。

  ●レポーター：イルミちゃん

•

  今回は、実践でやってみましょう。

  ●アドバイザー：CEP 服部研究員

•

  実習として、なにをするんですか？

•

  ここでは定番の、ルームランプのマイナスコントロール線を探すというモデルケースでいきましょう。

•

  ルームランプ連動でLEDを光らせたいときに使う線ですね。

•

  そうです。検電テスターとゼムクリップがあればカンタンに探せます。



ゼムクリップの話については、前ページ参照。

•

  モデル車は80ヴォクシー前期です。ルームランプ灯体を外すと、3本の配線がつながっている状況（↓）


•

  今回のケースだと、左から「黒/白」と「白」と「みどり」の3本の配線があります。

•

  なぜ、3本あるかと言いますと……

•

  1本は常時電源、1本は常時マイナス（アース）線です。そして残る1本が、ドアを開けたときにアースに落ちる、マイナスコントール線です。

•

  しかし、どれがどれかは、まだ分かりません。

•

  最初にまず常時電源を探します。

•

  え。
  今回は、マイナスコントロール線探しでは？

•

  順番としては、まず常時電源を探すと早いんですよ。

•

  そうなんだ。

•

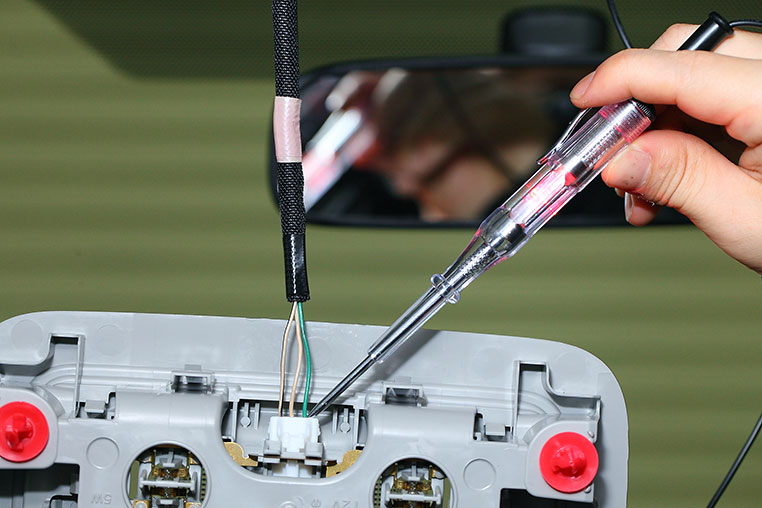

  検電テスターのクリップを普通にアースした状態で、テスター先端を当てて反応する線を探します。

•

  つまり、検電テスターの使い方としてはフツウですね。

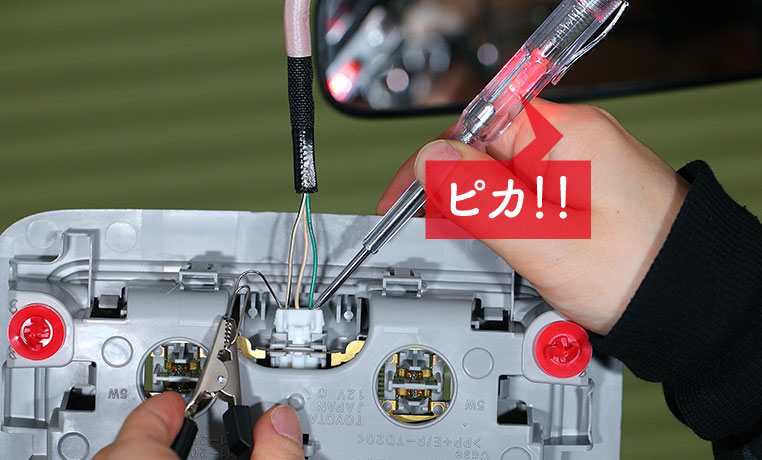

光ったら、それが常時電源！



ピカッ

•

  あ、いきなり光った！
  これはカンタンに見つかる。

•

  そうですね。今回は向かって右の「みどり」の配線が常時電源でした。

•

  ……ということは、残る2本のうち、どちらかが「マイナスコントロール線」、それと「常時マイナス（アース）線」になりますね。

•

  ここから先は、検電テスターがマイナス線に反応する状態にしないといけません。

•

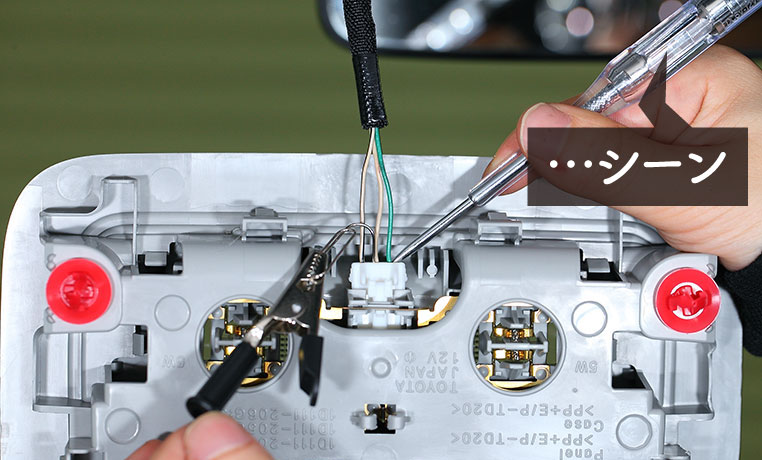

  今のままだと、残る2本はどちらも反応しませんね。



シーン



シーン

•

  検電テスターをアースした状態では、プラス線しか調べられませんので、当然そうなります。

•

  そこで、前回習った方法を使うんですね。

  ※「検電テスターでマイナス線を調べるときに便利な小技」参照。

•

  そうですね。ここではちょうど常時電源があるので、それを使って説明します。まず検電テスターのクリップはアースから外して、先端を、常時電源に差し込みます。



プスリ

•

  なお、今回は一枚の写真で分かりやすく説明するためにルームランプの常時電源を活用しますが、プラスとマイナスが近接している状況は、両者を橋渡しするように接触させるとショートするので望ましくはないです。

•

  本来は、どこか別の場所からテスター用の常時電源を取るほうがいいんですね。

•

  ハイ。前回やったように、取り付け中の電装品の常時電源線のヒューズの横から差すなどして、確保します。この方が作業中のショートを防げる。

テスターをどこか別の場所の常時電源に当てておく



ヒューズ横から差すのは抜けにくいという利点もある。

•

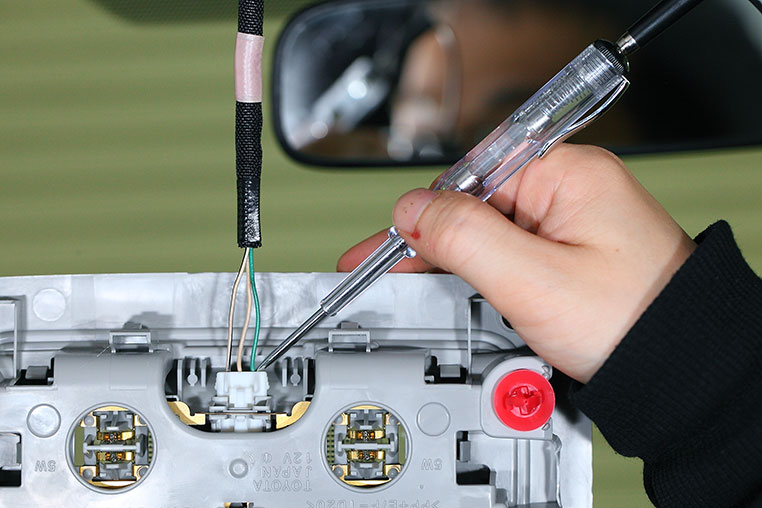

  まずは車のドアは全部閉めて、ルームランプが消灯している状態で調べます。

•

  ドアを閉めて、しばらく待たないと消灯しない車が多いので注意しましょう。

•

  で、ルームランプが消えたら、調査を開始します。

•

  例のゼムクリップ先端を、配線の根元にいる端子に当てていきます。

•

  このやり方なら、カプラー内の端子に差し込める、というのがポイントです。

•

  それでは、ツクっと差してみましょう。

•

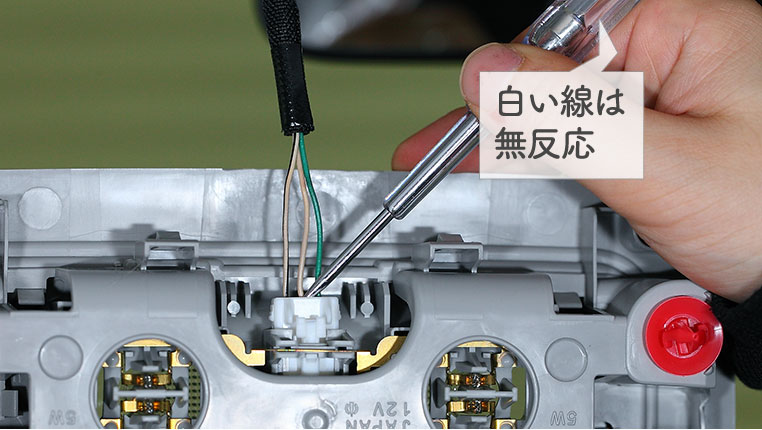

  なお、今はドアが閉まっている状態なので、ドア開閉に連動するマイナスコントロール線は反応しません。

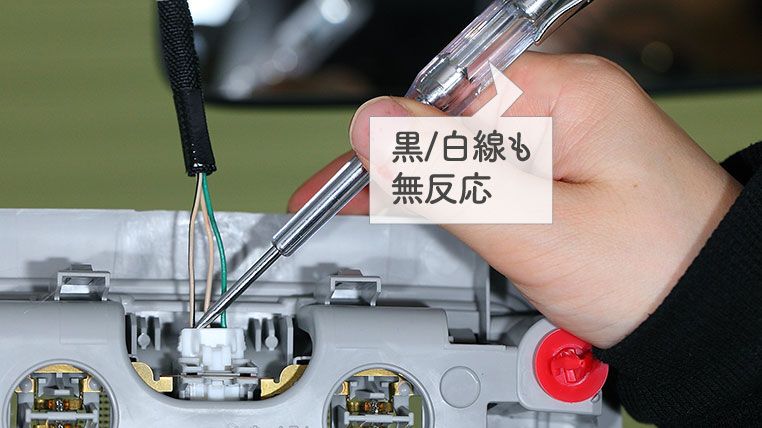

反応する線＝フツウの常時マイナス線



反応しない線＝プラスでも常時マイナスでもない線


•

  隊長ぉ！
  「黒/白」方面、反応アリであります！

•

  つまり、これはマイナスコントール線ではなく、フツウの常時マイナス（アース）線だということです。

•

  そっか〜。

•

  この段階で「みどり」が常時電源、「黒/白」がマイナス線と分かりましたから、要するに残った「白」がドアに連動するマイナスコントロール線ですよ。

•

  犯人は「白」だ！

•

  この段階で答えは分かってしまいましたが、念のため確認しておきます。

•

  どうするの？

•

  ドアを開けてみます。


•

  ドアを開けたら、それに連動して「白」に検電テスターが反応！

•

  白がドアに連動しているのは明らかですね。つまりこれがルームランプ連動のマイナスコントロール線です。

•

  パパっとカンタンに見つかってしまいましたね〜。

•

  ゼムクリップを併用すると、検電テスターに挟みやすく、カプラーに差し込みやすい。便利ですよ。
