ディスプレイオーディオ換装ガイド②-6

---

社外ナビの取り付け方法╱マイクやGPSアンテナの付け方

• ←
• 5
• 6
• →

社外ナビの取り付け方法を、プロに教わる連載。今回はマイクとGPSアンテナの付け方。どちらもできるだけ配線を目立たないように隠したいが、どこに・どのように取り付けるとよいのか。

•

  「社外ナビの取り付け方法╱フィルムアンテナの貼り方」の続き。

  ●レポーター：イルミちゃん

•

  社外ナビには、地デジアンテナ以外にも似たような配線モノがあるので、先に全部取り付けてから配線をまとめて整理しましょう。

  ●アドバイザー：カーデン 佐伯研究員

•

  地デジアンテナ以外？
  他になにを付けるの？

•

  GPSとマイクですね。順番はどちらもいいのですが、ここではまずマイクを付けます。


•

  マイクはどこに付けますか？

•

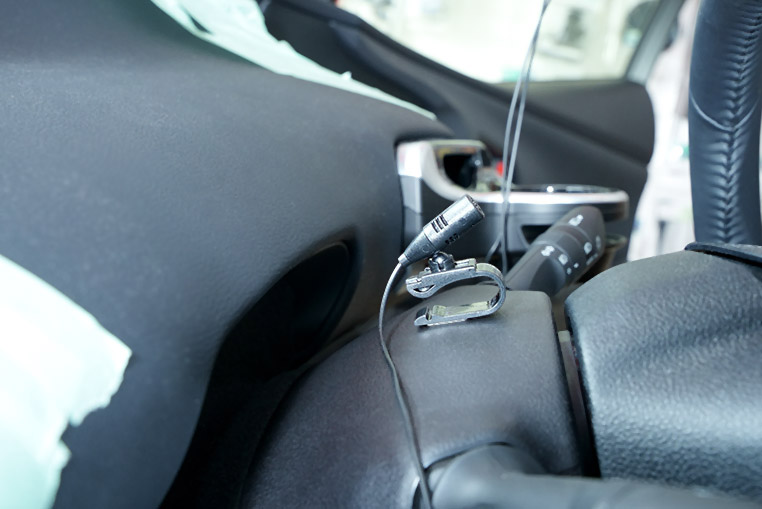

  運転者の声を拾いやすい位置ですね。定番位置は、ステアリングのコラムカバーの奥などに付けます。


•

  あまりに近すぎるとステアリングを切るときに当たるので、当たらないことが条件です。

•

  マイクの後ろから出る配線はどうやって隠すの？

•

  そこです。ヨコ方向に流すと配線が見えてしまう量が増えることになります。

•

  ふむ。

•

  ですので、後ろからすぐに裏側に隠したいところです。

•

  フムフム。

•

  よくあるパターンでは、メーターパネルを外して隠したりするんですが……今回の50プリウス後期を例にすると、ステアリングのコラムカバーの奥に、目隠しのカバーのようなものが付いています。


•

  あ。
  こんなところ取れるんだ？

•

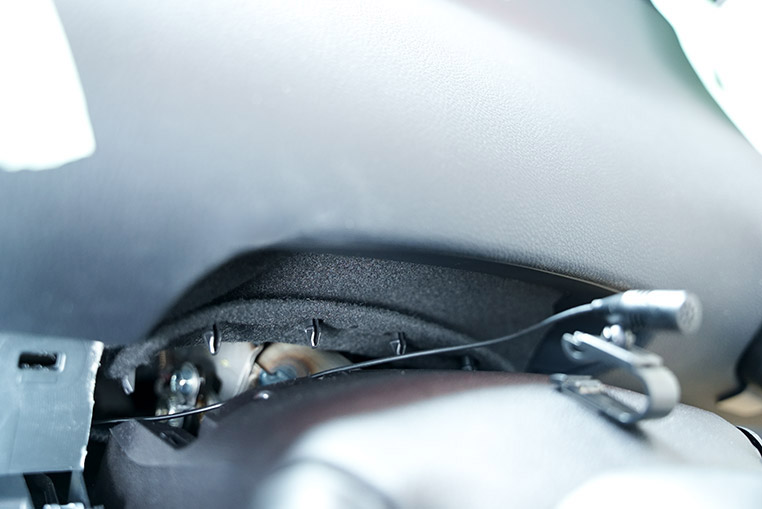

  このカバーを外せば、マイクを付けたすぐ後ろから配線を隠していけます。


•

  表を通るマイクの配線を、最短距離にできる！

•

  はい。マイクの線はそのままダッシュボードの裏を通して、ナビ裏から出せます。

•

  次はGPSアンテナを取り付けます。


•

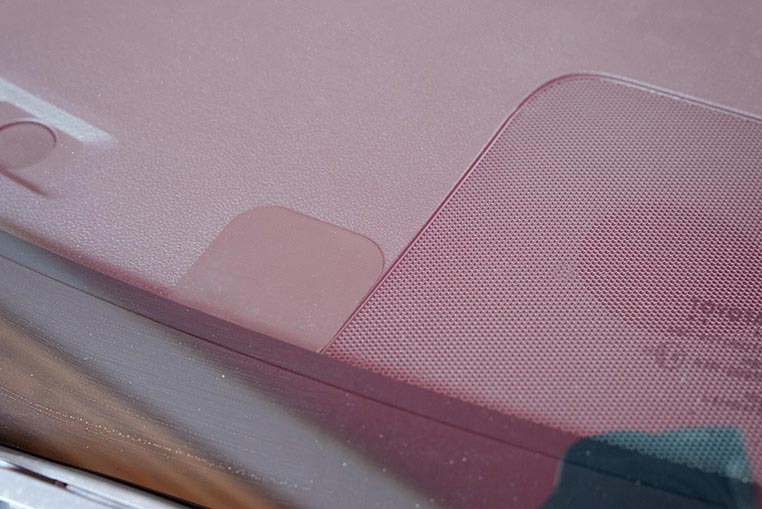

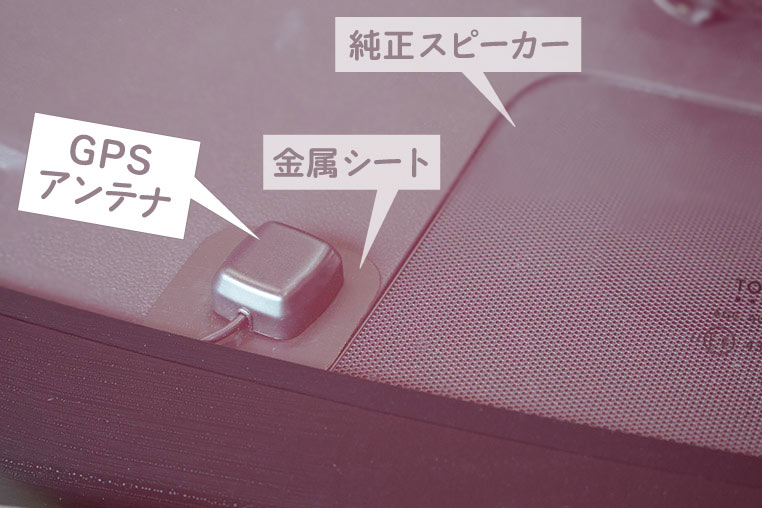

  GPSのアンテナはダッシュボード上の奥に付けますが、サイバーナビの場合は先に金属シートを付けます。


•

  ダッシュボード上に純正スピーカーがある場合は、かからないようにしましょう。


•

  GPSアンテナの固定は、付属の両面テープで貼るだけ。

•

  GPSアンテナのケーブルは、そのままダッシュボード前端の裏に隠して、側面を通します。

•

  前回（※）先に取り付けたフロントガラス左側のアンテナケーブルと合わせて、ダッシュ左側には3本の配線が垂らしてある状況です。

  ※「社外ナビの取り付け方法╱フィルムアンテナの貼り方」


•

  これでアンテナ・GPS・マイクを付け終わったので、ここからは配線を整理しながら取り回していきます。
