ディスプレイオーディオ換装ガイド②-4

---

ディスプレイオーディオ取り外し方法（50プリウス後期の場合）

• ←
• 3
• 4
• →

50プリウス後期のディスプレイオーディオを実際に取り外しながら、ポイントやコツをプロが解説。この手の取り外しのやり方は車種ごとに違いがあるが、どの車種にも共通して言える注意点もあるので、他車種の人の参考にもなる。

•

  「ディスプレイオーディオを取り外して、社外ナビに交換する方法」の続き。

  ●レポーター：イルミちゃん

•

  次の工程はディスプレイオーディオの取り外しです。

  ●アドバイザー：カーデン 佐伯研究員

•

  今回のモデル車は50プリウス後期です。

•

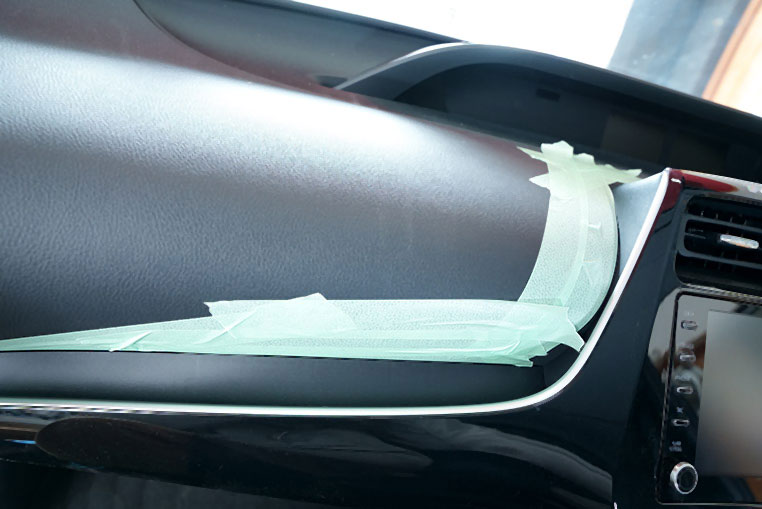

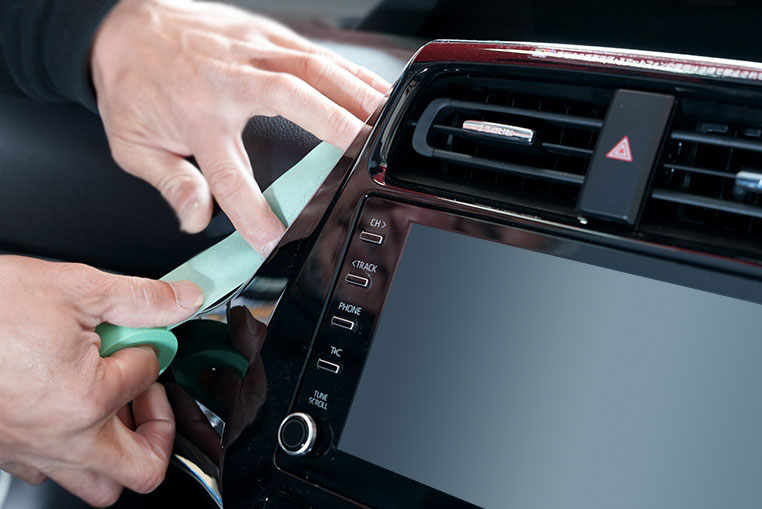

  ディスプレイオーディオを取り外すときはまず、脱着するパネル周囲の養生を行います。50プリウス後期の形状だと、下側を擦るので下側を養生します。



ナビ周りのパネルを引き出すときに擦る箇所、当てそうなパーツを養生する。

•

  そして50プリウス後期の場合は、助手席のほうまでナビパネルが一体式でつながっていますので、そこまで養生する必要があります。

ナビ横から始まって…



助手席側まで養生


•

  横長のパネルを取らないと、ナビ（ディスプレイオーディオ）を固定しているネジが見えません。

•

  フムフム。

•

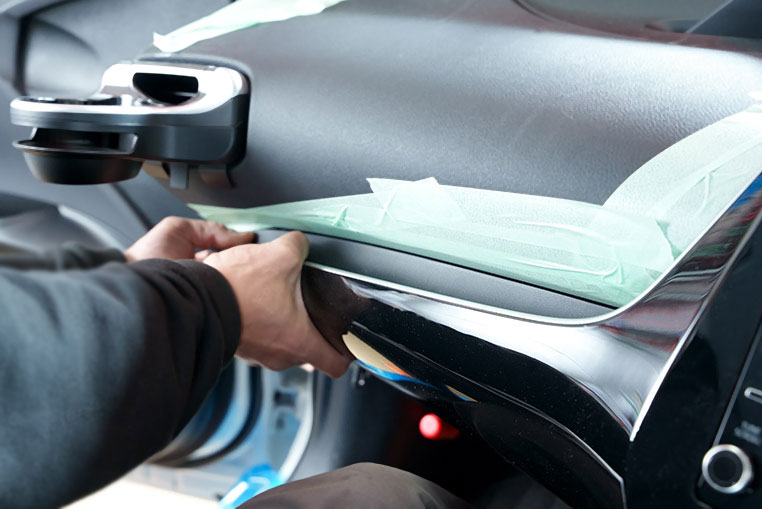

  パネルは下から手をかけて、引っ張って外します。工具は使わずに外せます。


•

  助手席側から先に浮かしにかかりました。

•

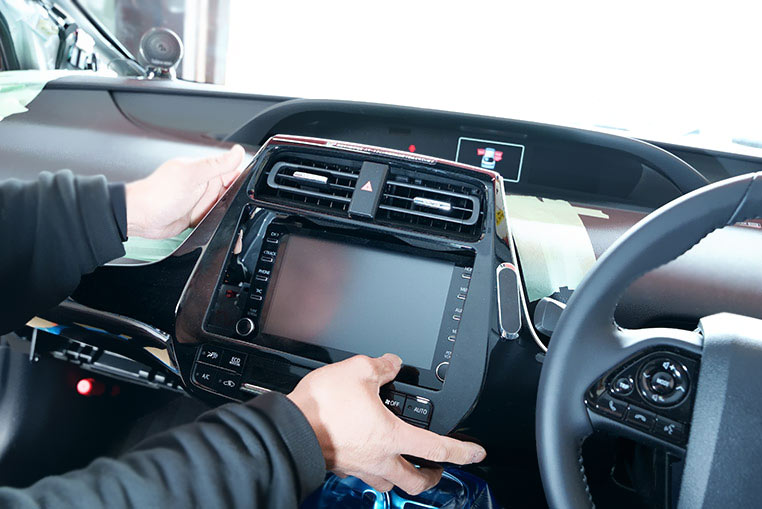

  そのまま一体になっているディスプレイオーディオ周りも外します。これも隙間から指をかけて、引っ張るだけ。


•

  50プリウス後期の場合は指をかけられる場所があるので手作業でできますね。

•

  そのへんは、車種によりますね。

•

  指をかける場所がない車種の場合は、テープを使って引っ張って外す方法（※）なども使います。

※「パワーアンプの取り付け方法╱純正ナビを外すときのコツからスタート」参照。

•

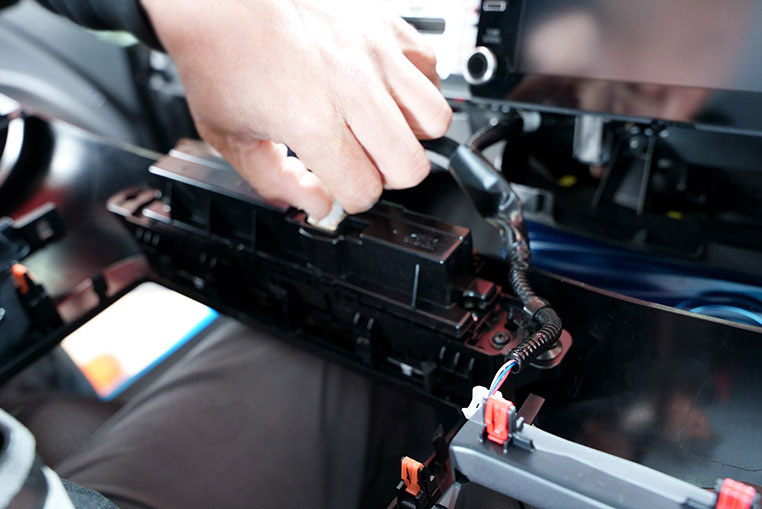

  パネルの裏には、ハザードスイッチとエアコンスイッチの線がつながっているので、カプラーを抜きます。


•

  これでディスプレイオーディオ周りのパネルが取り外しできました。

•

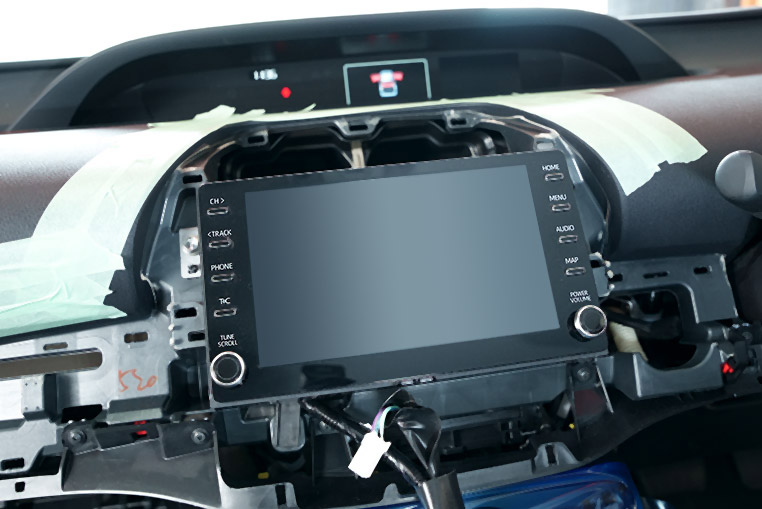

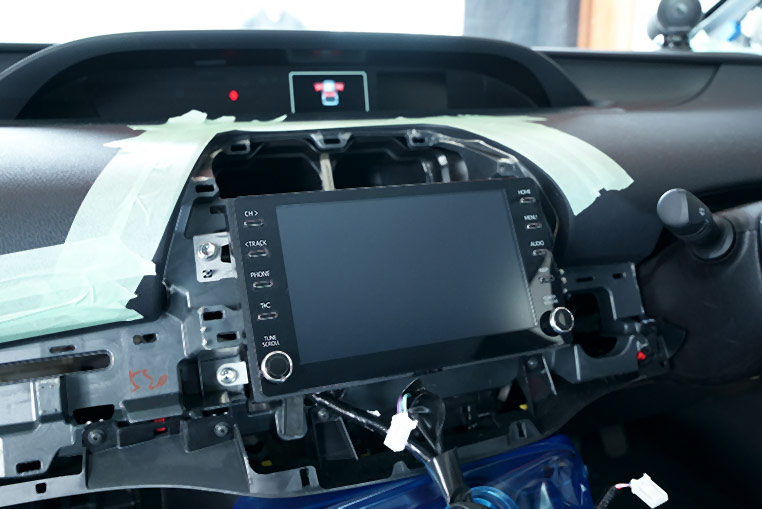

  パネルを外すと、ディスプレイオーディオを固定している左右2つずつのネジが見えます。


•

  これを外せばディスプレイオーディオが取り外しでき……

•

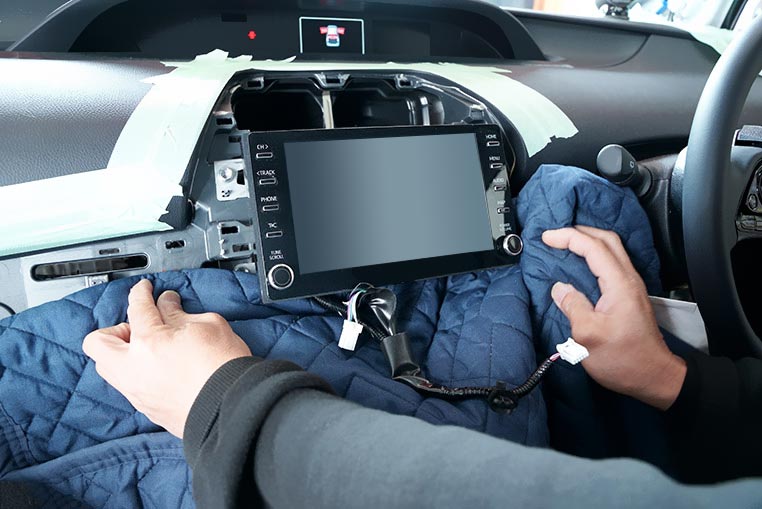

  その前に！ ここで重要なのは毛布のようなものを用意して、ナビの下に敷くことです。


•

  ナビの下側に開いた空間に、毛布を押し込むようにしてセットしておきましょう。

•

  傷付き防止ですね。

•

  そうです。ディスプレイオーディオに限らず、ナビを取り外すときは、最後にナビ本体を引き出す場面でどこかにぶつけて、相手を傷付ける可能性が大なのです。

•

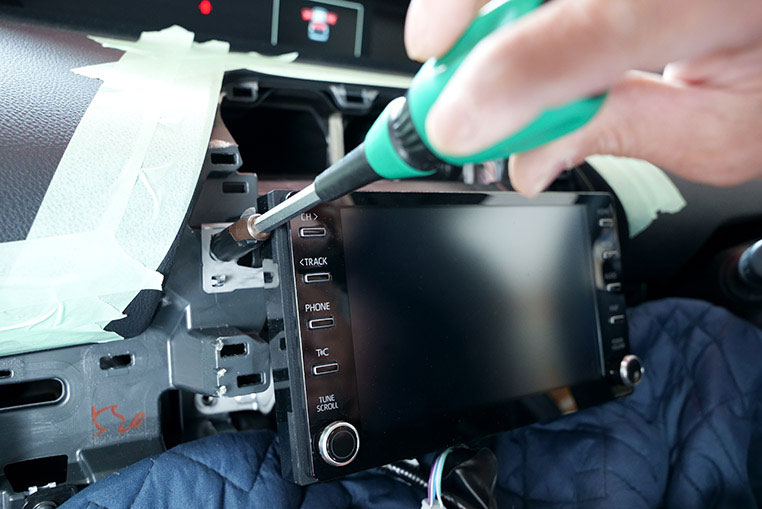

  ふむ。忘れずに毛布まで準備してから、ステーのネジを外しましょう。


•

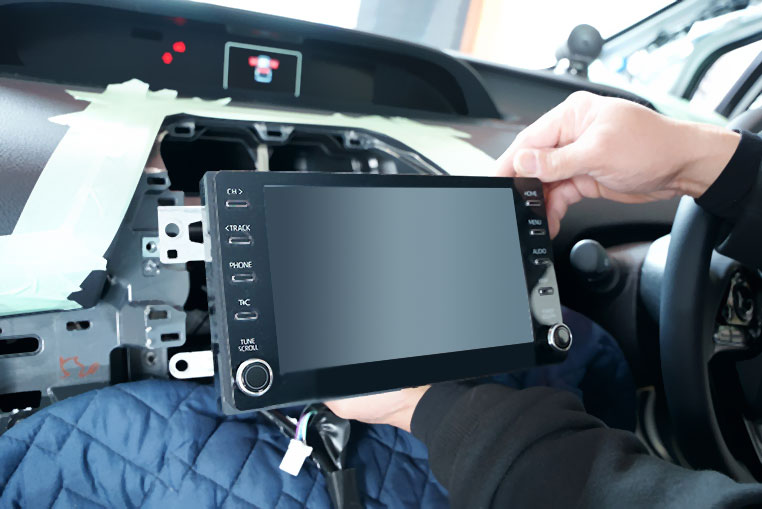

  4本のネジを取ったら、ディスプレイオーディオ本体をステーごと手前に引き出してきます。


•

  取れた～！

•

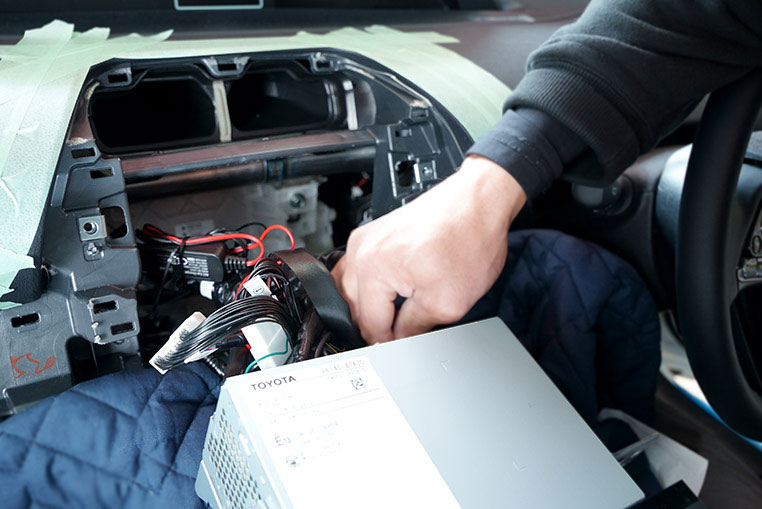

  そしてディスプレイオーディオ裏につながるカプラーを全部抜きます。

•

  特に今回は、ナビ自体を社外ナビに交換するわけだから、片っ端から抜いてしまえばいいね。

•

  毛布がないと、こういう作業をしている間にも、周囲にぶつける危険があります。

•

  確かに下に毛布があると圧倒的に作業がやりやすい。


•

  ディスプレイオーディオが取り外しできたので、次回からは社外ナビの取り付け作業に入ります。
