純正DVDデッキ付きディスプレイオーディオに、外部入力を作る方法

• 1
• 2

ディスプレイオーディオに外部入力を作るシリーズ・第2弾。純正DVD付きディスプレイオーディオ車にも「外部入力アダプター」が登場したので、取り付け方法を解説。純正DVDと外部入力映像の切り替えは、スイッチでスマートに。

•

  少し前の記事で、純正DVDデッキ付きのディスプレイオーディオに外部入力を作れるアダプターの登場予告（※）をしていましたが……

  ●レポーター：イルミちゃん

※ 「純正DVD付きのディスプレイオーディオでミラーリングするには？」参照。

•

  本日より、外部入力アダプター・AVX04が販売開始となりました。

  ●アドバイザー：ビートソニック ワタナベ研究員



ビートソニック 外部入力アダプター AVX04

•

  おさらいですが、これを使えば純正DVDデッキ付きのディスプレイオーディオでも、スマホのミラーリングなどが可能になる。

•

  そうですね。YouTubeの視聴も可能になるし、Amazon Fire TV Stickなどをつなげば、AmazonプライムビデオやNetflixといった動画配信サービスを視聴できるようになります。

•

  そこで今日は、AVX04の取り付け方法を、ビートソニックのワタナベ研究員に教わります。

•

  ちなみに、純正DVDが付いていないディスプレイオーディオ用の外部入力アダプター・AVX02の取り付け時には、ディスプレイオーディオを取り外す必要がありましたが……



純正DVD無し車は、「ディスプレイオーディオでiPhoneのYouTubeを観る方法」参照。

•

  AVX04は、ディスプレイオーディオを取り外す必要はありません。

•

  え？ それでどうやって、ディスプレイオーディオに外部入力を設けるの？

•

  純正DVDデッキ側で、カプラーオンで割り込ませるだけなんですよ。

•

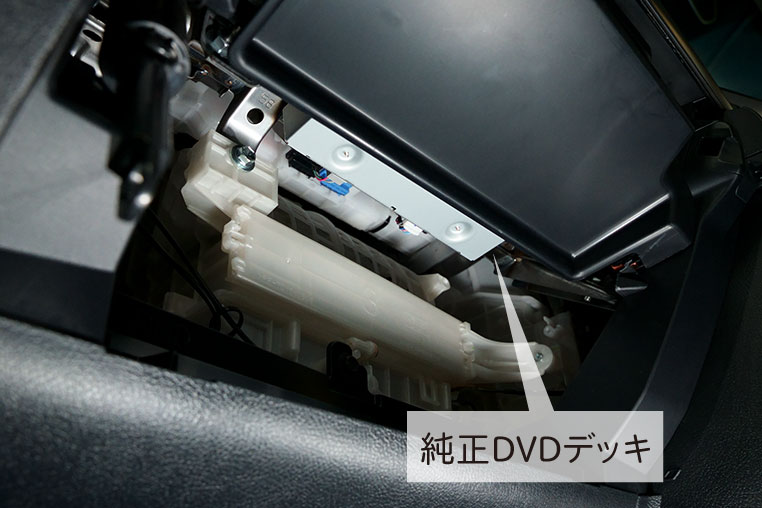

  純正DVDの場所は……グローブボックス内（↓）だ。



ここでのモデル車は30アルファード。

•

  つまり、グローブボックス側ですべての配線作業ができるんです。

•

  では、AVX02より取り付けはカンタン？

•

  ハイ。
  AVX04のほうが、かなりカンタンです。

•

  それなら、DIYで取り付けできる人も多そうだ。

•

  そうですね。ナビを外さなくてもできるし、工具は何もいりませんからね。

•

  やってみよう！

•

  まずはグローブボックスを取り外します。

•

  では、グローブボックスの外し方のおさらいから。

•

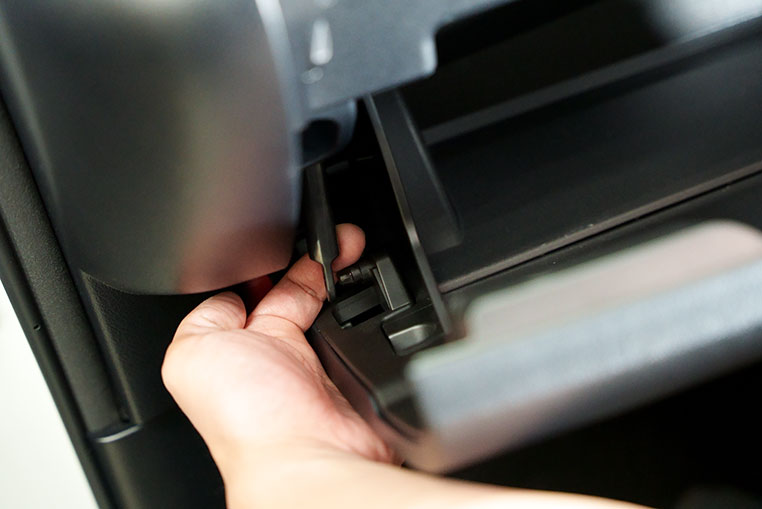

  最初にダンパーを外側方向にスライドさせて外します。


•

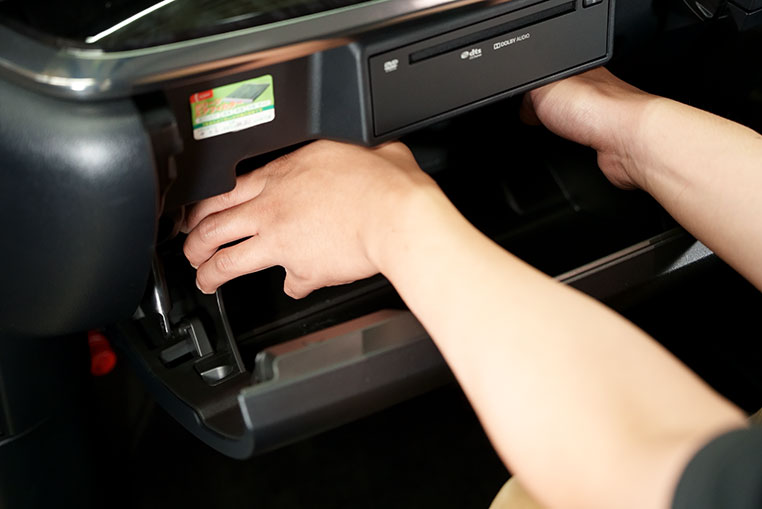

  そしてグローブボックス内のポケットを両サイドから押し込んで、ロックを外します。


•

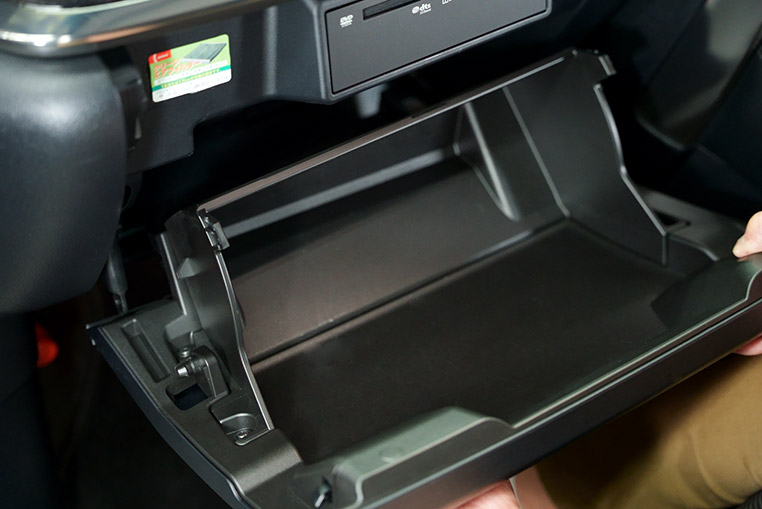

  あとは載っているだけなので、引けば外れます。


•

  グローブボックスが外れたら配線作業ですね。DVDデッキの配線に割り込ませるという話でしたが……どこだ？

•

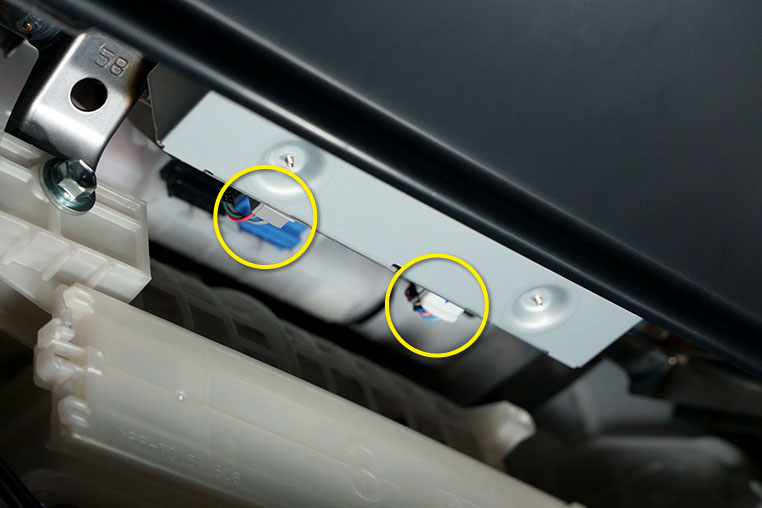

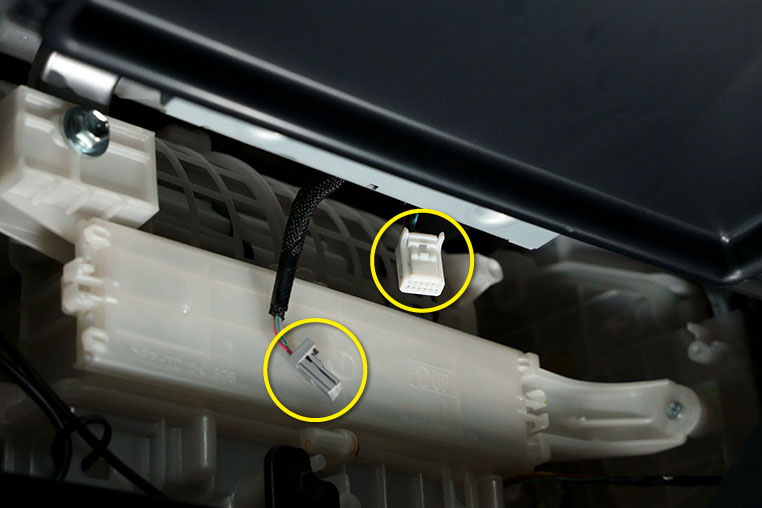

  純正DVDデッキは外さない状態で、後ろ側に手をまわすとコネクターが2つあるのが分かります。



•

  DVDデッキの後ろ側に4ピンと12ピンのコネクターがあるんですが、これを両方とも抜きます。


•

  この2箇所に、AVX04の配線を割り込ませるだけです。

•

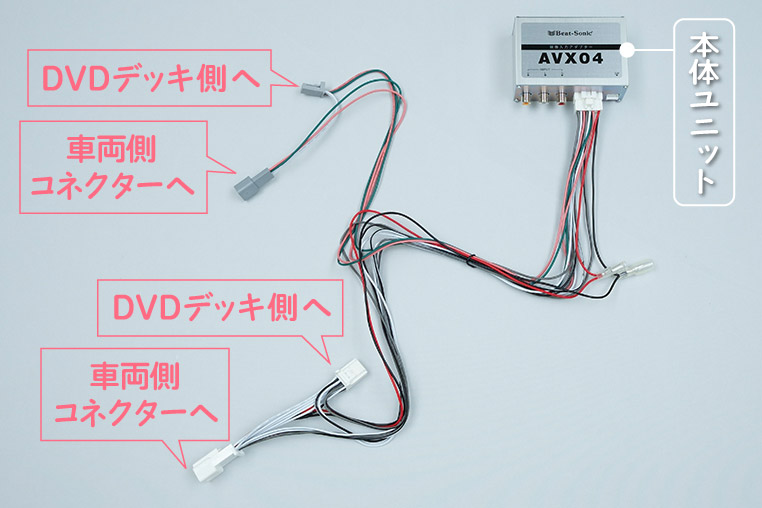

  AVX04側の配線（ハーネス）は、このようにそれぞれT字になっています（↓）


•

  それぞれ、T字のかたほうは純正DVDデッキ側につながって、もうかたほうは引き抜いた車両側のコネクターにつながります。


•

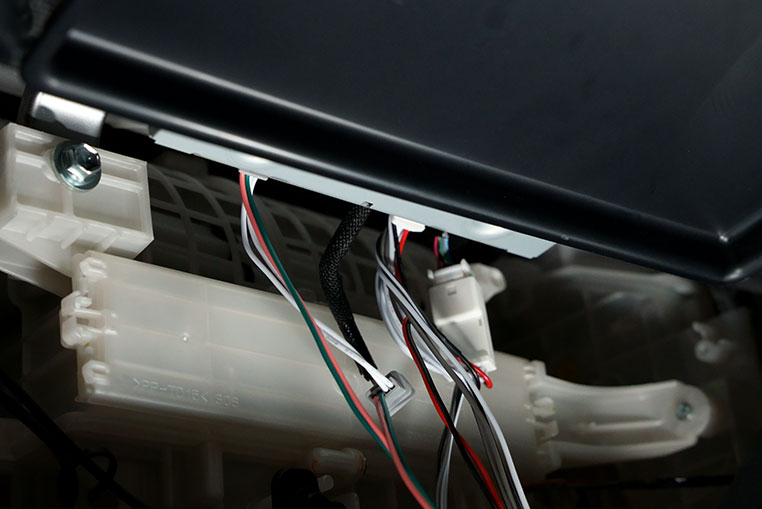

  車両側コネクターとDVDデッキの間に、AVX04の配線が割り込む、ということですね。

•

  この2箇所の割り込み配線を行うだけで、配線作業は完了します。

•

  これまでは外部入力を作れなかった純正DVD付きのディスプレイオーディオ車ですが、AVX04の登場で外部入力がカンタンに作れるようになったのは朗報ですね。

•

  あとはどこかにスイッチを設置する作業が残っています。

•

  スイッチ？

•

  AVX04は、純正DVDの映像ラインに、外部入力の映像を割り込ませるので、「純正DVD」と「外部入力」を切り替えるためのスイッチが付属しているんですよ。

•

  そのスイッチ操作で、DVDにしたり、外部入力にしたりするんだ。

•

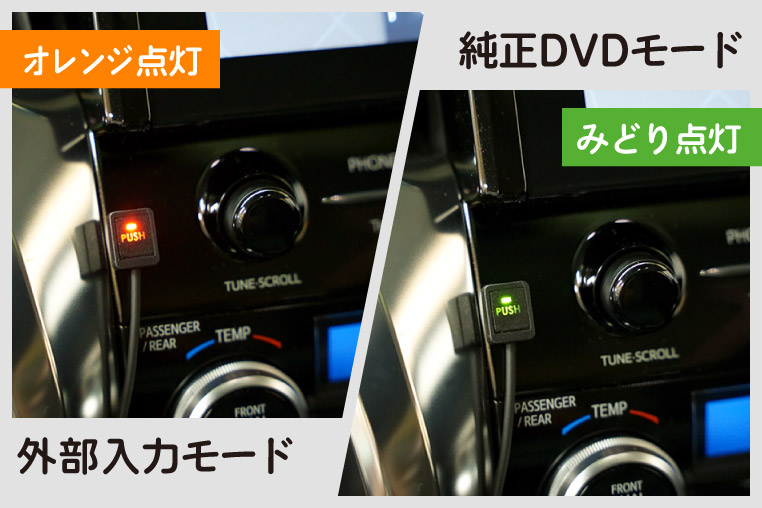

  現在が「純正DVD」なのか「外部入力」なのかは、スイッチのLEDの色でも確認できます。


•

  たとえば、普段は主にスマホのミラーリングを使うから、たまにしか切り替えないよ～という人であれば、スイッチは助手席側でもいいですけどね。

•

  フムフム。

•

  AVX04は「純正DVDモード」なのか「外部入力モード」なのかの設定情報を、エンジンを停止しても保持しておりますので、昨日と同じモードでいいならスイッチを触る必要はありません。

•

  ようするに純正DVDを観たいときだけ、押せればいい。

•

  そうですね。とはいえ、頻繁にDVDを再生する人なら、運転席周りのパネルに設置するのがよいと思われます。

•

  両面テープでの、貼り付け固定なんですね。

•

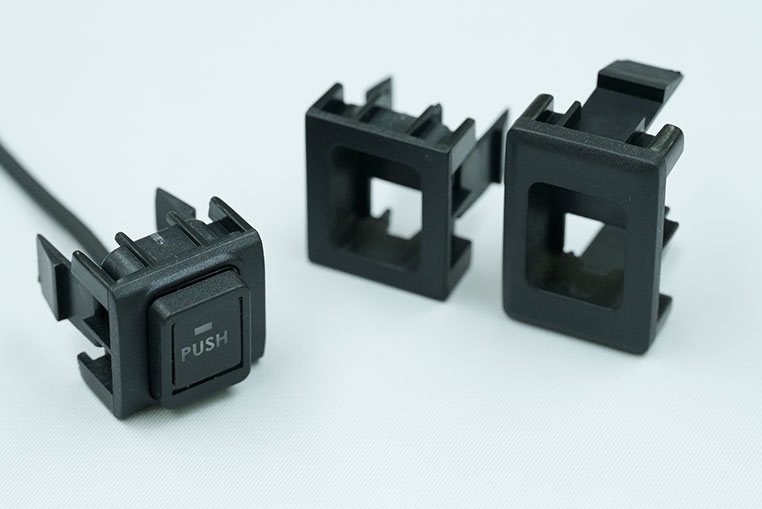

  また、AVX04にはスペアスイッチホイール（空きスイッチパネル）にスイッチを設置するためのアタッチメントも付属させています。


•

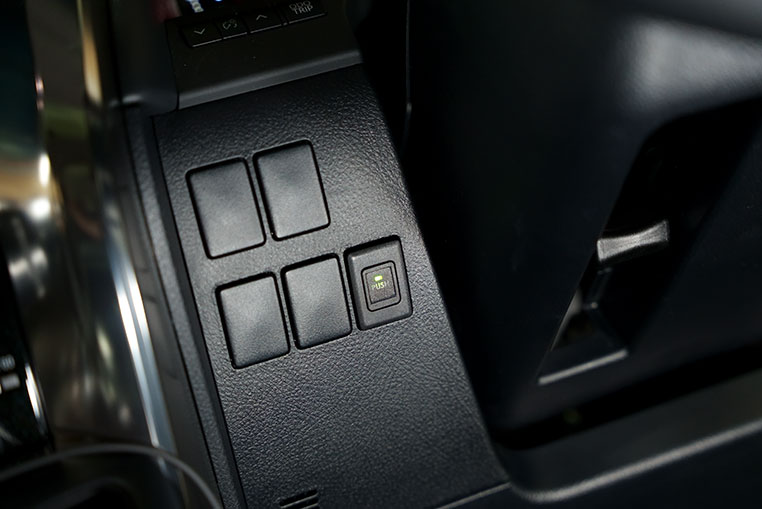

  形状の一致するスペアスイッチホールがある状況ならば、これを使って設置していただくのもよろしいかと。


•

  ナルホド。配線を運ぶ手間はかかりそうだけど、純正っぽく仕上げられる。

•

  AVX04本体の取り付けよりも、スイッチをどこに置くか？ の工程のほうが、時間はかかるかもしれません。

•

  この点を除けば、外部入力アダプター・AVX04の取り付けは、DIYでもカンタンにできるレベルと言えそうです。

•

  次回は、この外部入力を使って、実際にスマホでミラーリングするときの手順を紹介します。
