ディスプレイオーディオ車で、市販のリアモニターを付けたい。そしてリアモニターにも、純正ディスプレイオーディオのモニターと同じ映像を映したい。そんな場合の配線方法。

•

  「ディスプレイオーディオのリアモニター出力はどこにある？」の続き。

  ●レポーター：イルミちゃん

•

  ディスプレイオーディオには市販モニターにつなげられるリアモニター出力は存在しないという話をしましたが……

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ふむ。

•

  しかし、私だってリアモニターは大好きだし、今気になっているRAV4を（仮に）買ったとしても、大きい市販リアモニターが使えないのはネックです。

•

  気になっているRAV4…？

•

  ああ、すいません。
  それは個人的な話ですが……

•

  リアモニターの心配なんて、奥さんの「車（RAV4）買ってもいいよ」の許可が下りてからすればいいのでは？

•

  そこで私、考えました！

•

  奥さんの説得方法をですか？

•

  RAV4……いや、トヨタ車のディスプレイオーディオに、市販リアモニターを付けて、前後モニターに同じ映像を映す方法をです。

•

  ディスプレイオーディオにはリアモニター出力が存在しない、と教わったばかりですが？

•

  確かにディスプレイオーディオから市販のリアモニターに出力することはできません。だから純正の地デジ映像などを市販モニターには映せません。

•

  …ふむ。

•

  しかし、ディスプレイオーディオに外部入力を作り（※）、そこから入力するスマホのミラーリング映像などは話が別です。



※外部入力の作り方は「ディスプレイオーディオでiPhoneのYouTubeを観る方法」参照。

•

  しかし、ミラーリング映像だって、けっきょくディスプレイオーディオから先のリアモニターに出力できないのは同じことでしょ？

•

  だからディスプレイオーディオに映像入力する前に、映像を分配してしまえばいいのです。

•

  映像を分岐する？

•

  そのうえで、ディスプレイオーディオとリアモニターの両方に同じ映像を流します。

•

  ……おお、ナルホド！
  そんな抜け道があるのか!!

•

  スマホから取り出した映像＆音声は、一般的なHDMIの信号ですから、HDMI分配器があれば2つに分配できます。

HDMI分配器



Amazonでも販売されているビートソニック IF33A

•

  分配したHDMI信号のうち、いっぽうはそのまま市販リアモニターのHDMI入力につなげばいいのです。

•

  今どきの市販（社外）リアモニターなら、HDMI入力はあるのが普通ですよね。

•

  そしてもういっぽうを、デジタル→アナログ変換器（IF36）でアナログのRCA信号に変換して、外部入力アダプター（AVX02）につなぎます。

HDMI→RCAコンバーター



ビートソニック IF36

---

外部入力アダプター



ビートソニック AVX02

•

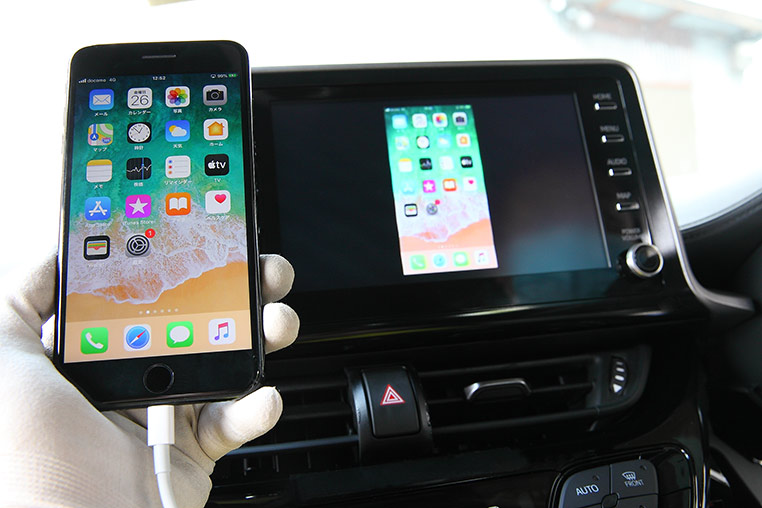

  AVX02経由で、純正のディスプレイオーディオ画面にも映像が映る。これは通常のミラーリング方法と同じだ。

•

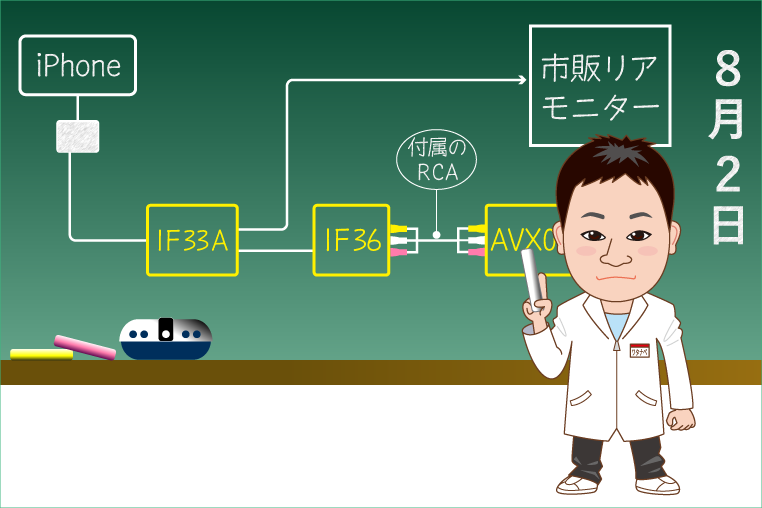

  そうですね。通常のミラーリングと違うのはHDMI分配器で先に分配している点です。全体のつながりを図にすると、こうなりますね。


•

  この接続方法（↑）で、ディスプレイオーディオにも市販リアモニターにも、同じミラーリング映像が映せますよ。

•

  このつなぎ方なら、純正のリアモニター出力には頼っていない。

•

  例えば目的が、YouTubeの映像を前後モニターに映すことだとすると、これだけでも十分ですね。

•

  素晴らしい！
  実にビートソニックらしい研究成果。

•

  しかし今回の方法だと、まだ「地デジ映像がリアモニターに映せない」という点で弱いんですよねぇ。

•

  まあ、後席の人はTVが観られないけれど……YouTubeを観ていればいいのでは？

•

  しかし、我が家の場合はそれでは困るんですよ。

•

  我が家…？

•

  どうしても地デジもリアモニターに映したい。それができないと、RAV4は買えない。

•

  はぁ……。
  でも無理なもんは無理なんでしょ？

•

  絶対に地デジの映像をリアモニターに映したい、ということなら、さらにシステムを発展させる方法があります。

•

  あきらめの悪さは、技術者には必要な才能のようです。
