ディスプレイオーディオから社外ナビに交換する方法もある

• 1
• 2
• 3
• 4

ディスプレイオーディオを取り外して、社外ナビに交換したいニーズに応えるアダプターが新登場。しかも面倒な配線加工なしで、カプラーオンで接続できる。このアダプターの他に必要になる、変換ハーネスも含めて紹介しよう。

•

  「ディスプレイオーディオをディーラーオプションナビに付け替えする方法」の続き。

  ●レポーター：イルミちゃん

•

  今日は、ディスプレイオーディオから社外ナビに交換する方法にも触れておきたいと思います。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  そんなことができるんだ。

•

  前回紹介した「サウンドアダプター SLX-72R」を使えばできますよ。



ディスプレイオーディオ専用ナビ交換アダプター SLX-72R ビートソニックと〈GR Garage 日進竹の山店〉の共同開発によって生まれた製品。

---

•

  これはてっきり、ディスプレイオーディオから従来のディーラーオプションナビに交換するためのアダプターだと思っていましたが…？

•

  確かに「SLX-72R」を付けることで、トヨタの一般的なディーラーオプションナビ（10ピン/6ピン/5ピン仕様）がそのまま取り付けできるカプラーになりますが……

•

  ふむ。

•

  10ピン/6ピン/5ピン仕様のディーラーオプションナビから、社外ナビへ交換するための変換ハーネスは、もともと存在しているじゃないですか。

•

  あ、そうか。

•

  ビートソニック製品でいうと、BH4というハーネスが昔からあります。

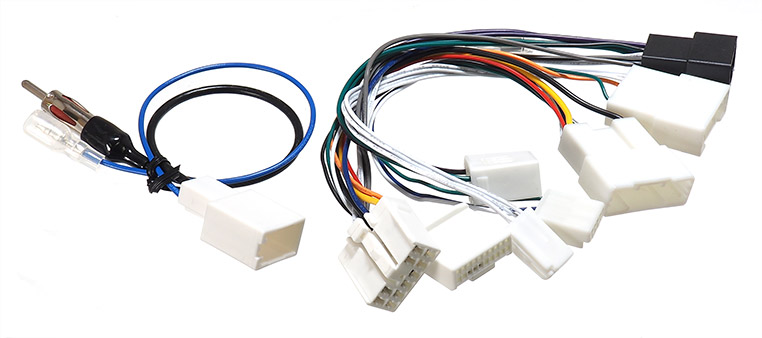

ビートソニック BH4（一般的なトヨタ・ダイハツ系の10ピン/6ピン/5ピンコネクター用）

---

•

  このBH4は、ディーラーオプションナビのコネクター（10ピン/6ピン/5ピン仕様）から、社外ナビ用のギボシ端子付き配線に変換するハーネスです。

•

  これを併用するんだ。

•

  そうです。ディスプレイオーディオを取り外した車両側の配線に、まず「SLX-72R」をつなぎ、そこに「BH4」をつなぐと、社外ナビへ交換できる状況になります。

•

  ナルホド！

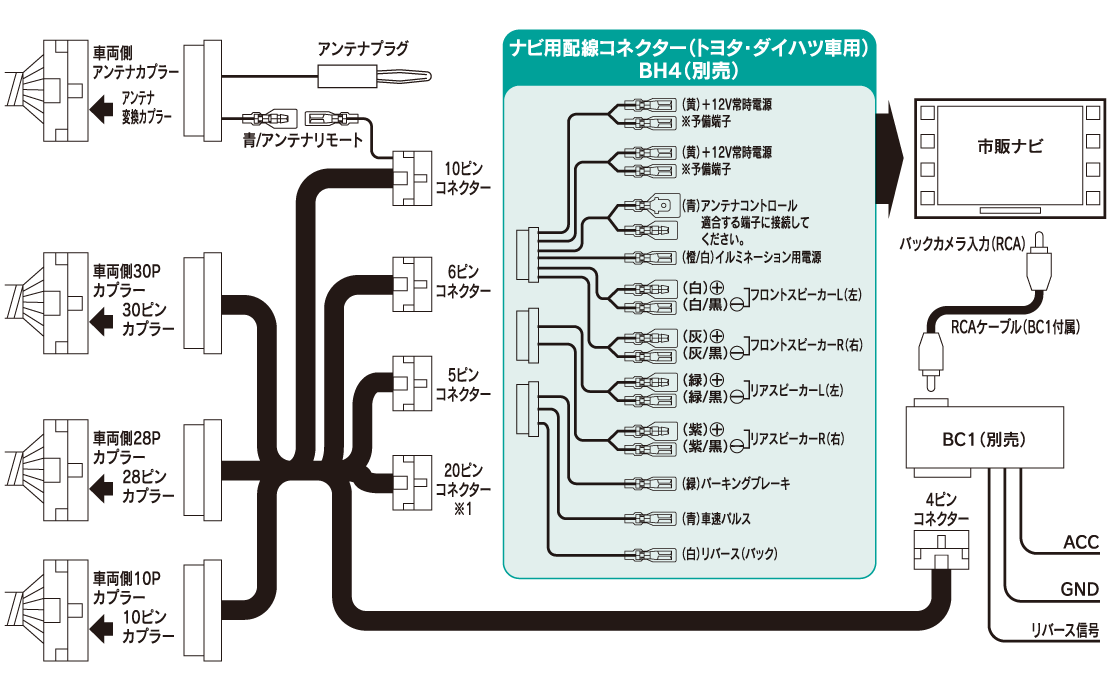

社外ナビを取り付ける場合の配線図



---

•

  ようは「SLX-72R」を取り付ければ、車両側の配線は、ディーラーオプションナビを外した車と同じ状況になりますから……

•

  その先は従来通りのハーネスで、社外ナビに交換できる。

•

  そういうことです。

•

  配線加工なしでディーラーオプションナビに交換できるどころか、社外ナビにまで対応できるとは。

•

  ただし、配線だけ変換できてもダメなんです。

•

  ん？

•

  実際にディスプレイオーディオを外した車にディーラーオプションナビや社外ナビを取り付けようと思ったら、まだ物理的な問題が残っています。
