TOON X（DSP）とPA2（外部アンプ）でフロント3wayスピーカーにする配線方法

• 1
• 2
• 3

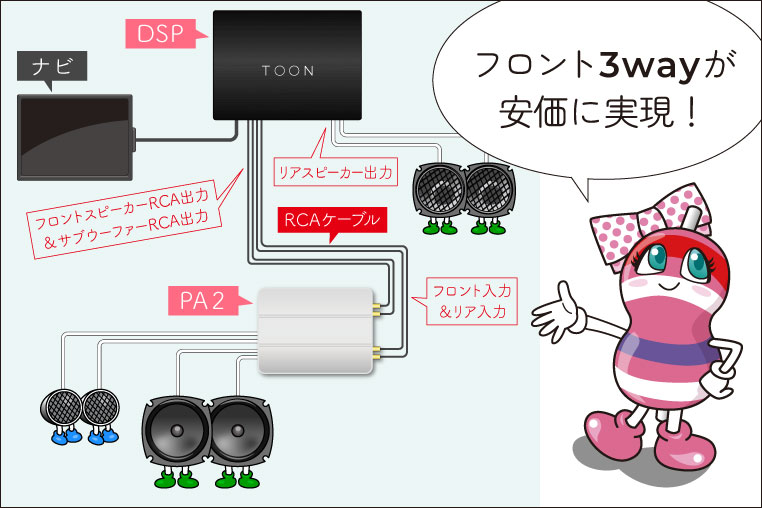

TOON X（DSP）と外部アンプPA2を使って、フロント3wayにする方法。今回はフロント3wayスピーカーにマルチ接続する配線のやり方を、わかりやすくガイドする。

•

  「TOON X（DSP）とPA2（外部アンプ）を組み合わせてフロント3wayを実現」の続きは……

  ●レポーター：イルミちゃん

•

  具体的な配線方法（つなぎ方）の解説です。

  ●アドバイザー：カーデン 佐伯研究員

•

  まず始めに、全体の流れを把握しておきましょう。



---

•

  ナビ裏で割り込ませる、TOON X（DSP）ですが、取り付ける車がGRヤリスなので、ディスプレイオーディオ用キットである「DSP-T3」を使います。



「カプラーオン取り付け可能な、TOON X プロセッサー（DSP）のラインナップと選び方」参照。

•

  DSP-T3は、ディスプレイオーディオ用のカプラーオンキットでありますが……

•

  今回のシステムは、単なるカプラーオン取り付けではできません。DSPから後ろの配線は引き直しになります。

•

  フロント3wayスピーカーにするってことは、各スピーカーに対してマルチ接続するからだ。

•

  はい。そうすることで、DSPで各スピーカーを独立して調整できるようになるので。

•

  この場合はどう配線するのでしょうか。

•

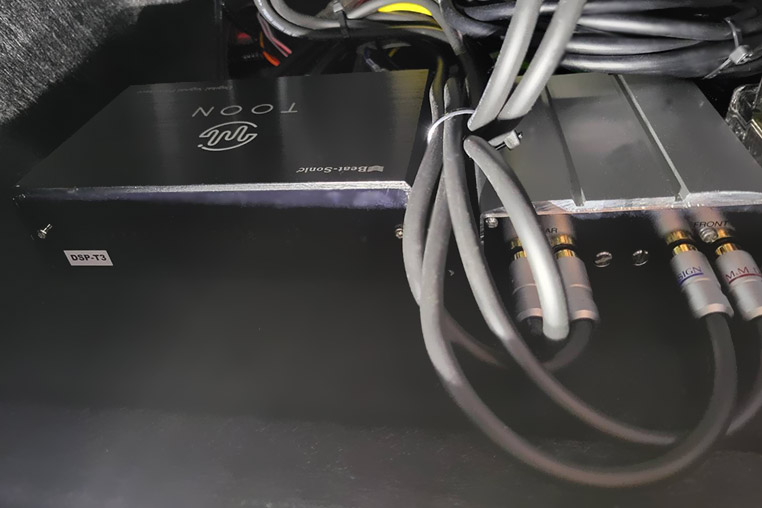

  前回決めたようにツイーターとドアスピーカーはPA2（外部アンプ）で鳴らします。この分については、DSP→PA2間はRCAでつなぎます。

•

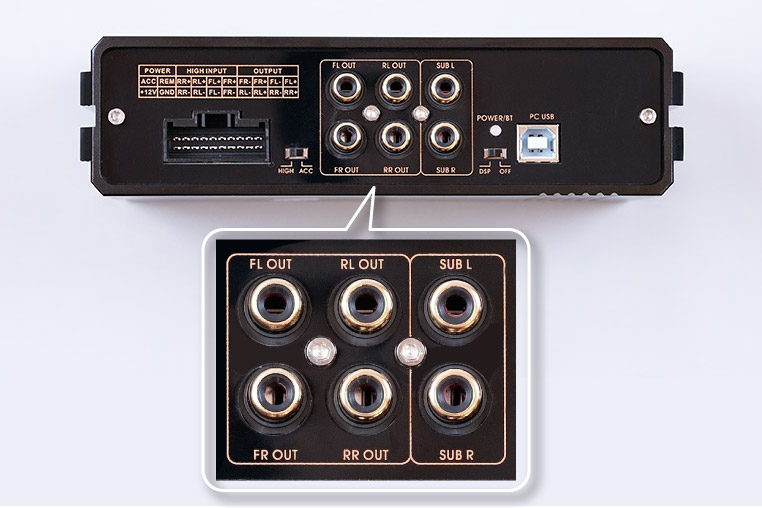

  DSPに備わっているRCA出力を使うんだ。


•

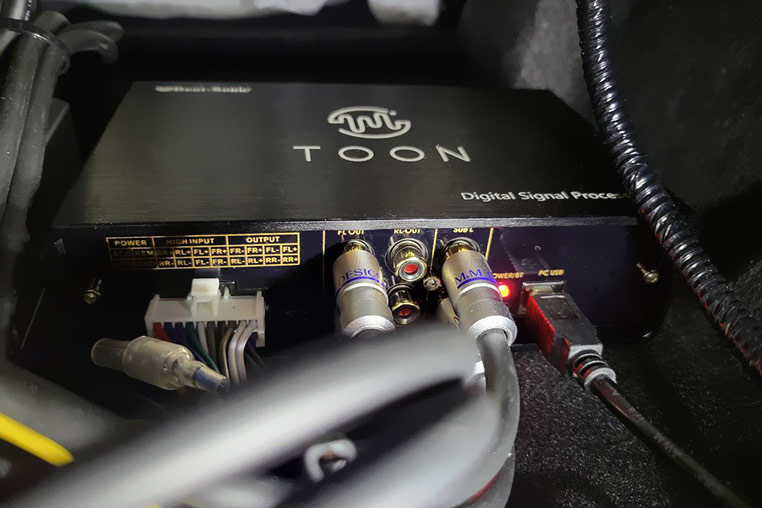

  「どの出力をどのスピーカーにつなぐのか」ですが、まずDSP側のフロントスピーカー出力とサブウーファー出力から、RCAケーブルでPA2につなぎます。


•

  PA2側は4チャンネル分のRCA入力があるので、フロント入力と、（DSP側のサブウーファー出力は）リア入力につなぎます。


•

  あれ？ DSP側はリアスピーカー出力ではなくサブウーファー出力を使うんですね？

•

  リアスピーカー出力は、外部アンプ（PA2）を通さないで鳴らすスコーカー用のチャンネルに使うので残します。

•

  ああ、そういうことね。

•

  今回はフロント3wayスピーカーにするので、フロント＆リアスピーカー出力の4チャンネルでは足りません。それでDSP側のサブウーファー出力も使うわけです。

•

  それをどのスピーカーに割り当てるのでしょうか？

•

  ドアスピーカーですね。こういう割り当てです。

フロントスピーカー出力	ツイーター（高音）
リアスピーカー出力	スコーカー（中音）
サブウーファー出力	ドアスピーカー（中低音）

•

  スコーカーはDSPの内蔵アンプで鳴らすので、RCAではなくDSPのリアスピーカー出力から直接スコーカーにつなぎます。

•

  その分も、スピーカーケーブルは引き直しなんですよね。

•

  はい。社外スピーカーに交換した上で3way化しますので、全スピーカー分、引き直します。

•

  でもTOON X（DSP）のスピーカー出力は、カプラーオン接続で車両側配線につなぐ方式になっているけど……ココはどうするの？



写真は、普通にカプラーオンで割り込む場合の、純正スピーカー向け接続図。今回はこれではダメ。

---

•

  今回はDSPの出力線のうち、リアスピーカー出力だけ配線を切ってしまうんです。そこからはスピーカーケーブルで延長して、スコーカーに直結しています。

•

  ああ、そういうことか。車両側の純正スピーカーラインには信号を送らないのね。

•

  そうです。純正スピーカーラインの先は、スピーカー側カプラーを抜いた状態ですので、どのスピーカーにもつながっていません。

•

  なるほど。純正ラインに信号を戻す意味がない。

•

  ツイーターとドアスピーカーに対しては、PA2（外部アンプ）のフロントスピーカー出力・リアスピーカー出力をつなぎます。

•

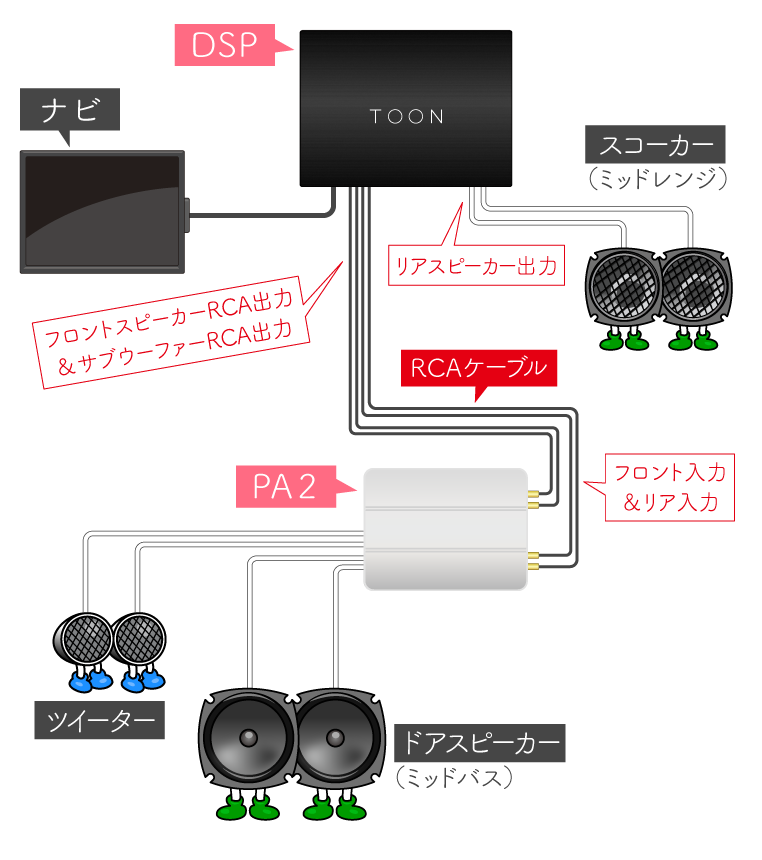

  全体で見ると、接続図はこうなりますね。



---

•

  TOON X（DSP）とPA2（外部アンプ）を組み合わせてフロント3wayスピーカーを構築するなら、こんなやり方になってくると思います。

•

  DSPから後ろはもう、すべて引き直しってことで。

•

  それでも最初のスピーカー信号の取り出しはカプラーオンで済むので、純正配線を傷付けなくて済むTOON X（DSP）を使うメリットはありますよ。

•

  確かに加工しているのはDSPのハーネスの方で、純正配線ではありませんからね。
