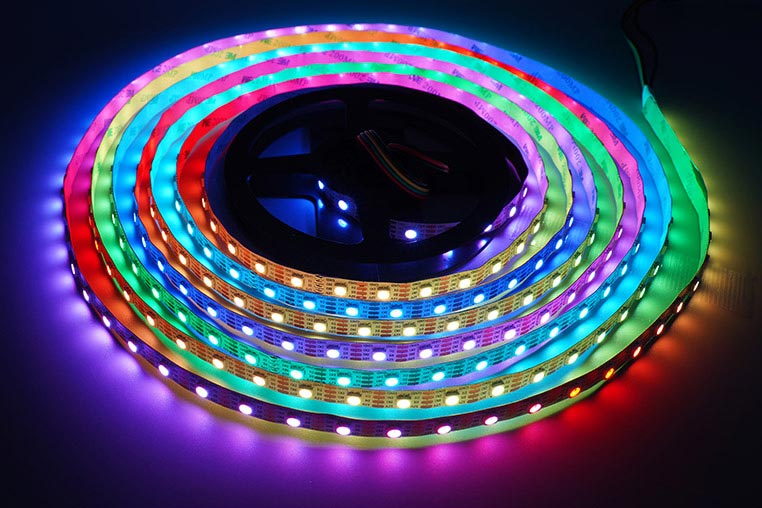

あまり知られていないが、DC12V仕様のネオピクセルRGBテープLEDもある

ネオピクセルRGBテープLEDは基本的にどれもDC5V仕様で、車で使うには電圧変換が不可欠。「12V仕様のネオピクセルテープLEDがあればいいのに」と思った人向けの、マイナーな存在のLEDテープ情報がある。

•

  ネオピクセルRGBテープLEDの新モデルが増えたニュース（↓）はお伝えしましたが……

  ●レポーター：イルミちゃん



✔「ネオピクセルRGBテープLEDの新型を、エルパラが販売開始…！」参照。

>>>リンク先で詳しく読む。

•

  ネオピクセルRGBテープLEDは、基本的にどれもDC5V仕様になっています。

•

  そうですね。普通のテープLEDは、一般的にDC12Vのものが多いですが、ネオピクセルはDC5Vですね。

  ●アドバイザー：エルパラ 平川研究員

•

  なぜなんだと思う人も多いかもしれませんが……

•

  一般的なテープLEDは、たとえば1個3VのLEDを3個直列につなげて、それに抵抗を付けて、12Vで光らせていたりしますが、ネオピクセルRGBテープLEDは、一粒単位で色や明るさをコントロールするため、直列に複数つなぐわけにはいきません。

•

  いってみれば直列1個。

•

  ネオピクセルRGBテープLEDは「全部のLEDが並列に組まれている」ことになります。



✔「Neo Pixel（ネオピクセル）LEDとは？ RGBとどう違う？」参照。

>>>リンク先で詳しく読む。

•

  もともとネオピクセルは5V駆動のLEDですから、ネオピクセルRGBテープLEDも、そのままDC5V仕様となっているのです。

•

  ……なので、車の電源（DC12V）に直接つなぐ、ということはできません。

•

  車で使う場合には、DC12VをDC5Vに変換するDC/DCコンバーター（↓）が必要になります。

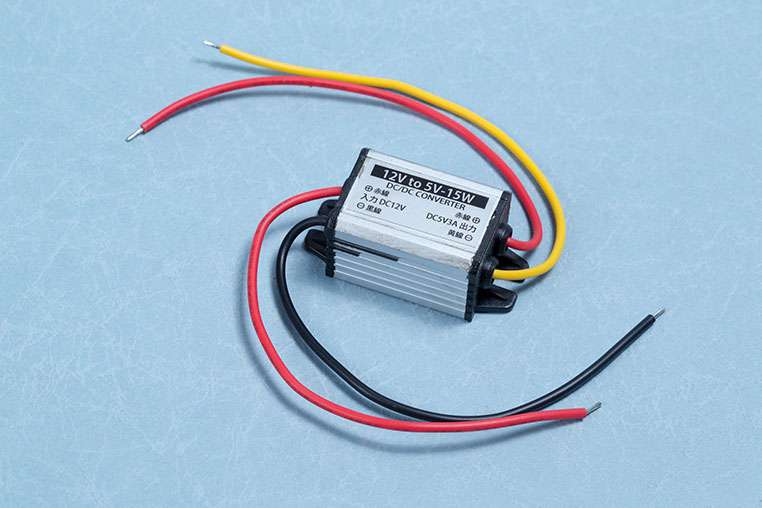

エルパラで販売している DC/DCコンバーター 12V to 5V 3A（6261）

---

•

  この点は、新型チップを搭載した側面発光のタイプ等でも同じです。

•

  ……DC12V仕様のネオピクセルRGBテープLEDがあればいいのに、と思う人は多いと思いますが。

•

  中にはそういうのもありますよ。

•

  え!?
  そんなのあるの？

•

  普通の正面発光タイプのテープLEDなら、12V仕様のネオピクセルRGBテープLEDというのもあります。

•

  ほほう。

•

  WS2815という、そもそも12V仕様のネオピクセルチップがあって、それを搭載したテープLEDです。

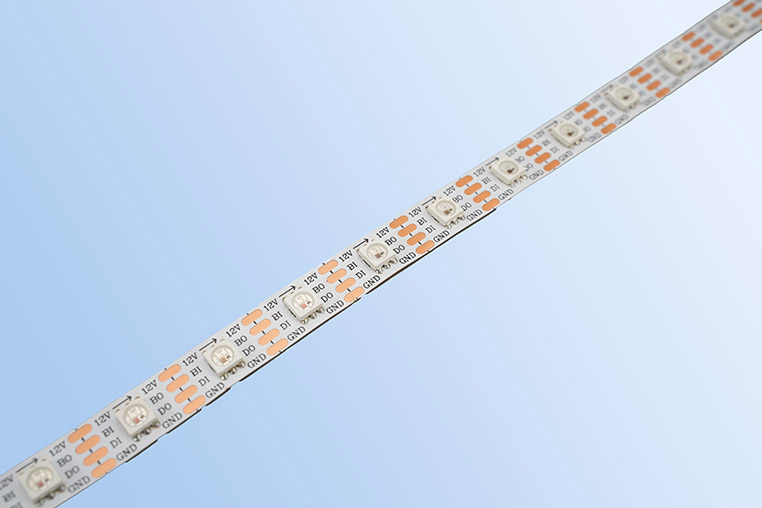

DC12V仕様のネオピクセルRGBテープLED



エルパラで販売しているWS2815 12V NeoPixel RGB テープLED 60LED/m（8196）

---

•

  こんなのあったのか。

•

  12V仕様なので、車で使っている人はいますよ。

•

  車で使うなら12V仕様のほうがいい気がしますね。

•

  ただしエルパラで販売しているのも、普通の正面発光タイプの一種類のみです。

•

  今回登場してきた、極細タイプ・側面発光タイプ・防水タイプみたいな選択肢はないんだ。

•

  それから12Vで1個のLEDを光らせているので、効率は良くはありませんけどね。通常のテープLEDのように、3個直列で光らせるものとは異なります。



あくまでもLEDが1個単位（直列1個）で回路が組まれている点では、5V仕様のネオピクセルRGBテープLEDと同じ。

•

  そっか。12V仕様にしたといっても、あくまでも1個単位で光らせる必要があるのは同じだから。

•

  そうなんです。だから効率が良くなる、という話ではないんですよ。

•

  なるほど、なるほど。

•

  ただ、12V電源しか取れないところであれば、こっちのほうが扱いやすいとは言えます。

•

  車に取り付けるにあたっては、デコデコが不要になるのがメリット。

•

  しかしこういう話をする場合……厳密に言うと、DC12Vだから車用、ということではなくて、理想的には車用ならDC13.8Vくらいで設計しないといけませんが。

•

  その話は、エルパラが車用のダウンライトを開発したときにも出てきましたね。

汎用のダウンライトはDC12V仕様が多いが、エルパラは車専用に、DC13.8V仕様のLEDダウンライトを開発した。

---

✔ 「車の天井に付けるLEDダウンライトを、エルパラが開発…！」参照。

•

  ただ、それを言い出すと、全てのDC12VテープLEDに同じことが言えるわけですが……

•

  そうですね。そういう厳密論はさておき、12V仕様のテープLEDは、皆さん普通に車で使われているのも事実です。

•

  厳密にやりたい人向けに、DC13.8VをDC12Vに変換するデコデコとかあればいいのに。

•

  う～ん。聞いたことありませんね。……ただ、厳密にやりたいなら、他に方法はありますけどね。

•

  ほえ？
