Neo Pixel（ネオピクセル）LEDテープを、ハンダ不要で扱えるコネクター類

Neo Pixel（ネオピクセル）のLEDテープは、高機能ゆえの取り扱いの難しさがあったが、最近は格段に使いやすくなった。それは専用コネクターが出てきたから。ネオピクセルLEDテープがどう使いやすくなったか、コーナー処理や連結方法などを例に具体的に解説。

•

  LED通販大手のエルパラが、最近力を入れてラインナップを拡充しているのが、ハンダ付けが不要になるコネクター類です。

  ●レポーター：イルミちゃん

•

  Neo Pixel（ネオピクセル）LEDテープ用のコネクター類も増えたので、紹介しておきたいと思います。

  ●アドバイザー：エルパラ 平川研究員

•

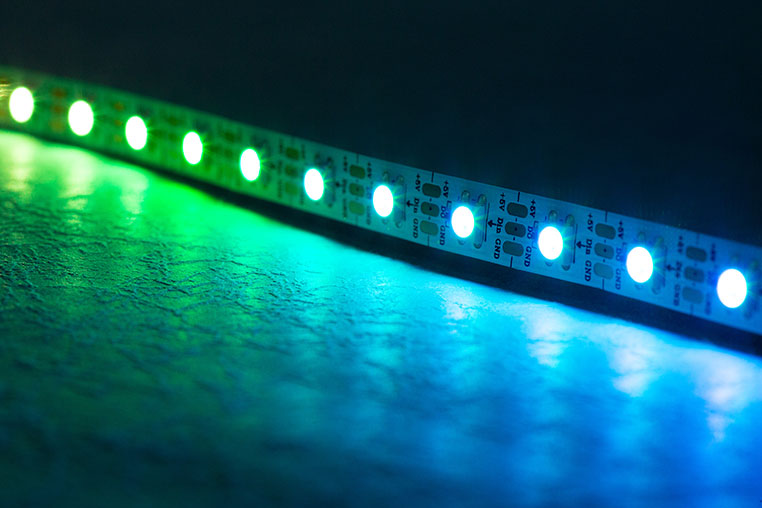

  ネオピクセルとは、ICチップを搭載していて、1個単位で色や明るさをコントロールできるLEDのことです。



1個単位で色が変えられるので、なめらかなグラデーションなどが表現できる。

•

  基本的な配線方法は、「Neo Pixel（ネオピクセル）LEDテープの光らせ方」で解説しています。

•

  今日は「カット（切断）したとき」や「コーナーの処理」などに便利なコネクターを紹介しましょう。

•

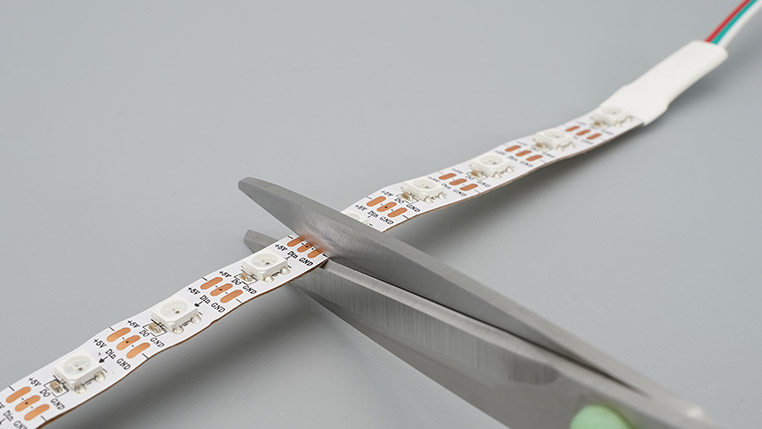

  ネオピクセルLEDテープの場合も、カットして使えるのは普通のLEDテープと同じ。

•

  ネオピクセルの場合は、LED1個単位でカットできるのが特長です。



通常のLEDテープは「3個直列で1ユニット」になっていたりする。その場合は3個単位でしかカットできないが、ネオピクセルLEDテープは、1個単位でカット線が入っている。

•

  しかし、カットすると、残りのLEDテープには配線がなくなってしまう点はネオピクセルでも同じこと。

•

  今までは皆さん、どう処理されていたのでしょうか？

•

  配線をハンダ付けし直すことになりますね。なお、ネオピクセルLEDテープは3芯なので、3本の配線をハンダ付けし直す必要があります。

•

  ふむ……。「2本目からはハンダが必須」と言われると、困る人は多いかと。

•

  そんな場合に便利なのが「3芯電源コネクター」です。

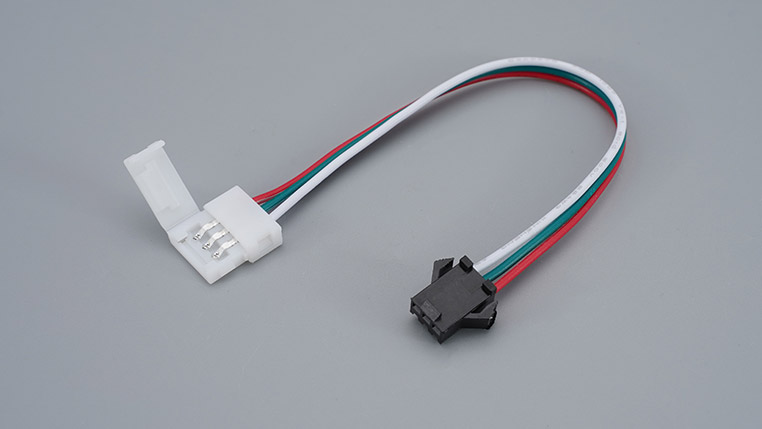

エルパラで販売している10mm3芯電源コネクター（6383）。10ミリ幅のDC5V・ネオピクセルLEDテープに使用可能だが、144LED╱mタイプには使用不可。

•

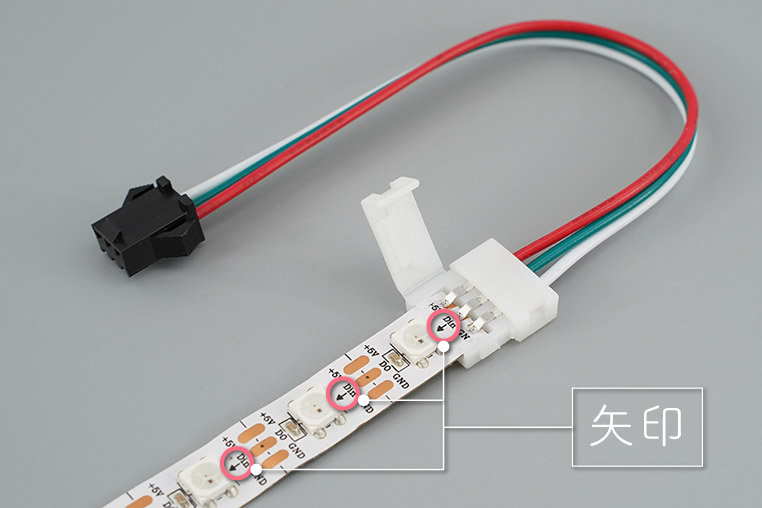

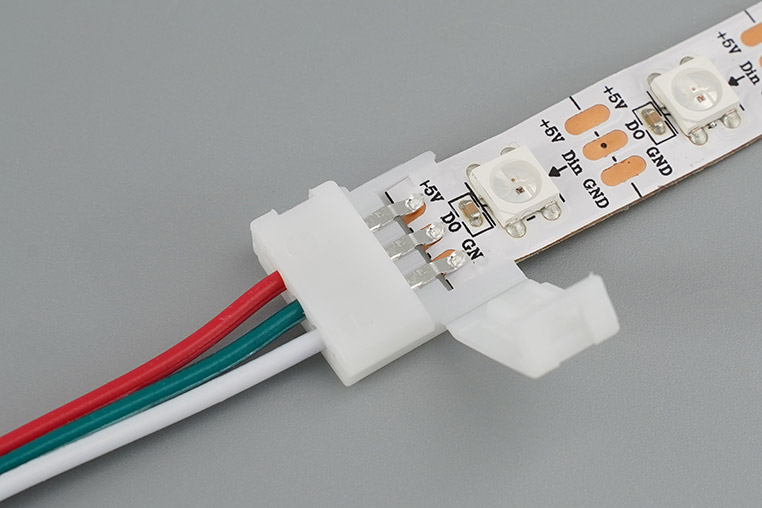

  コネクターのフタを開けて、カットしたネオピクセルLEDテープを差し込んで、コネクターの電極に挟みます。



矢印の方向に注意。逆だと点灯しない。

•

  電極同士がしっかり接触していることを確認したらフタを閉じて、パチンと音がするまで挟み込みます。

•

  特に工具はいらないようです。

•

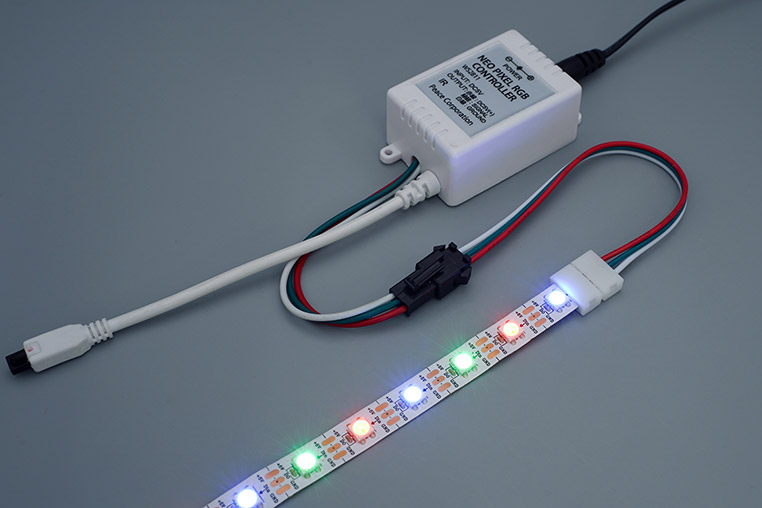

  コネクターの反対側は、ネオピクセルLED専用コントローラーに合う形状の専用コネクターになっているので、そのままコントローラーとつなぎます。


•

  カットしたネオピクセルLEDテープの再利用が、ぐんとラクになります。

•

  次は、ネオピクセルLEDテープを、連結するときの処理方法です。

•

  フムフム。

•

  例えばコーナー（カド）の処理ですね。1本のLEDテープだと直角には曲げられないので、切って2本に分けて、向きを変えたりしますよね。

•

  通常だったら、いったん切断して、配線をハンダ付けしてつなぎ直す場面。

•

  そうですね。今までは、3本の電線をハンダ付けして、橋渡しに延長する必要がありました。

•

  それはネックですね。

•

  そういう場面で便利なのが、このコネクターです。

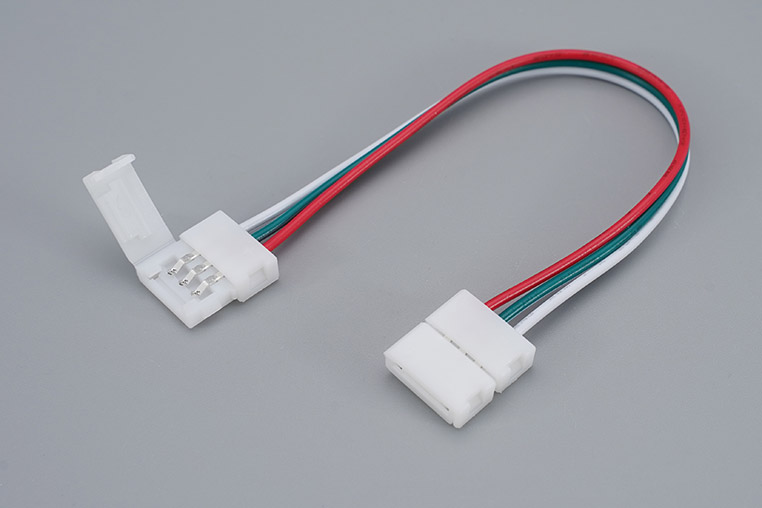

10mm3芯コード付きコネクター（6384）

•

  付け方は電源コネクターと同じで、ネオピクセルLEDテープを差し込んで、コネクター内の電極に挟みます。


•

  そのまま、連結する2本目のネオピクセルLEDテープにも付ければいいんだ。

•

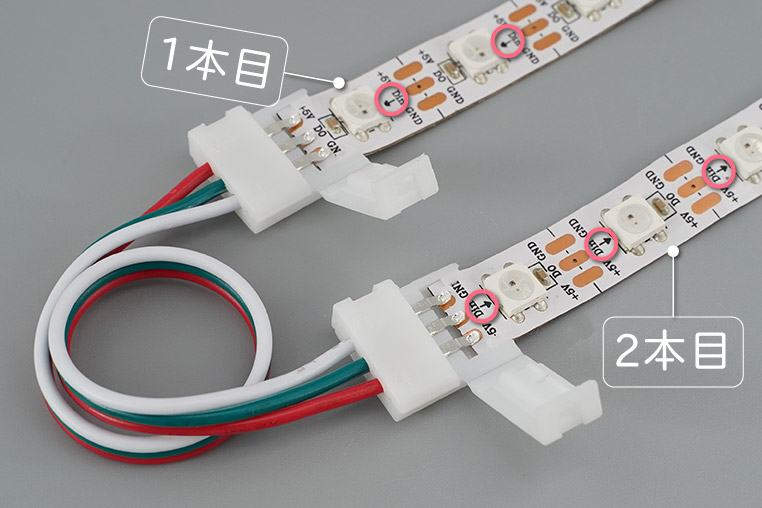

  ネオピクセルLEDテープの端についている、データの流れを示す矢印マークの向きだけは注意しましょう。



データの流れる方向を示しているので、1本目はコネクター方向に矢印を向けるが、2本目はコネクターから出て行く方向になる。

•

  あとはパチンと閉じれば、2本が連結されて、1本モノと同じように信号が伝わります。


•

  もうひとつ、2本のネオピクセルLEDテープを、連結させるコネクターもあります。

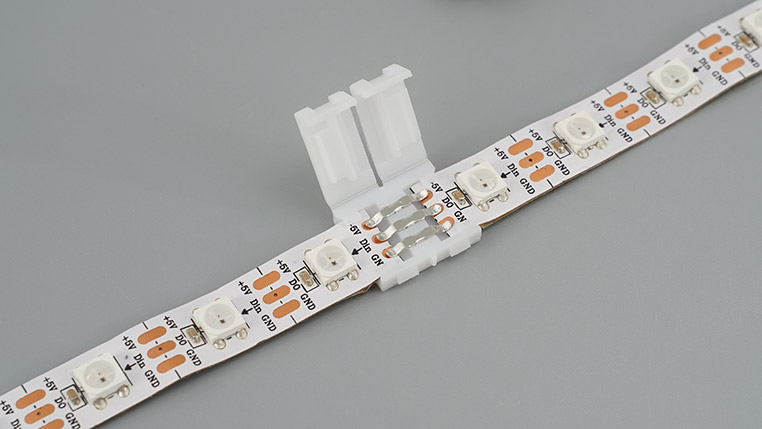

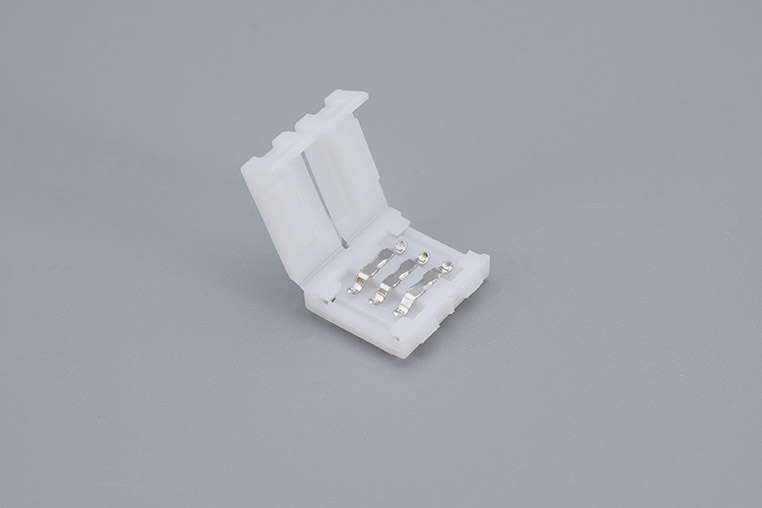

10mm3芯連結コネクター（6385）

•

  これは、どういう用途？

•

  ネオピクセルLEDテープを連結して、長くするときのコネクターですね。そんなに使用頻度は高くないかもしれませんが。


•

  なるほど。
  隙間ができない連結。

•

  とはいえ、LEDチップ間の距離は少しだけ空いてしまうんですが……60LED╱mのタイプで使ってみた限りでは、それほど違和感はなく見られるかと。


•

  カットして余ったネオピクセルLEDテープ同士を連結させたい場面などでは使えそうです。

•

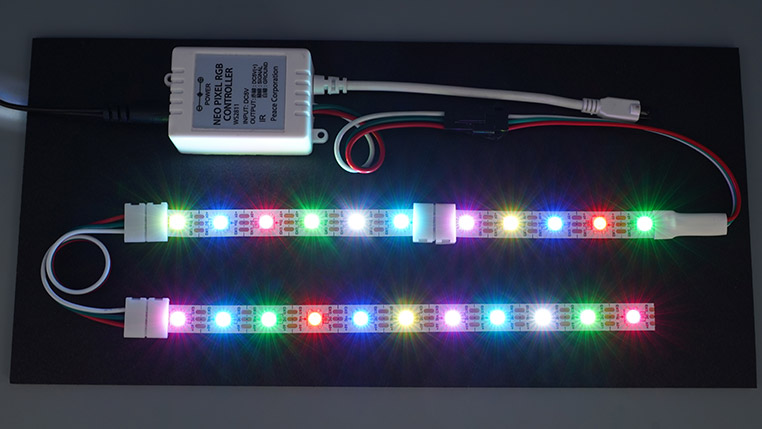

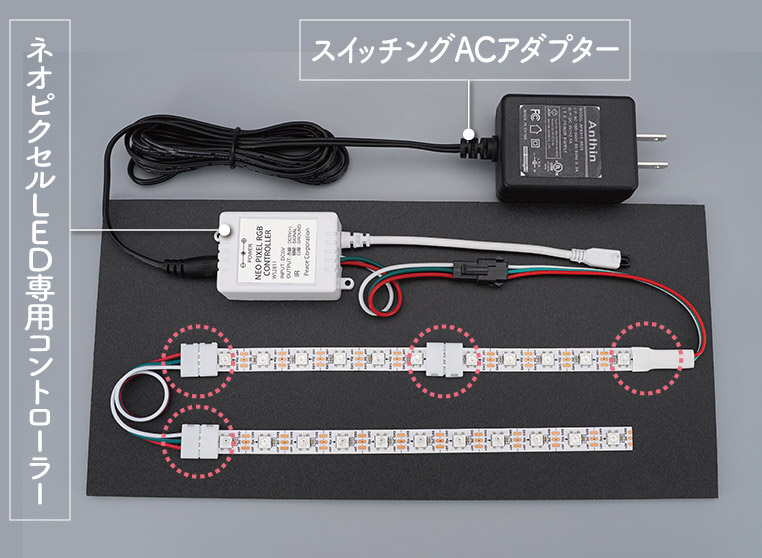

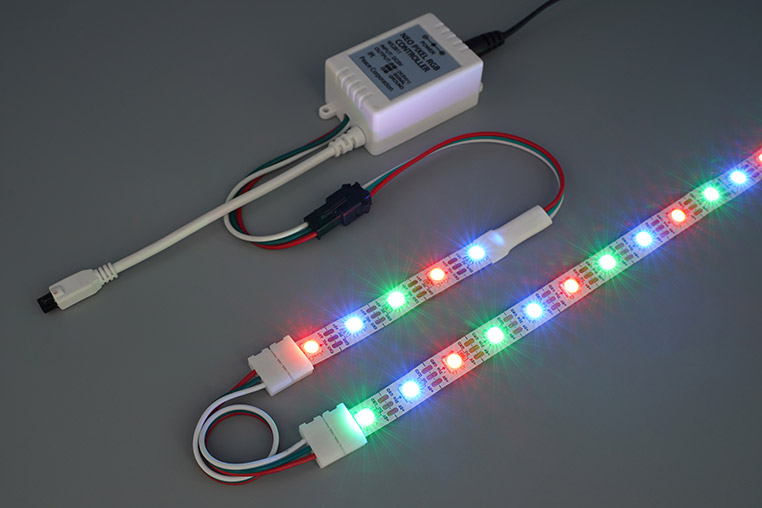

  今回登場した3種類のコネクターを合わせると、ハンダ不要で、このように配線できます。


•

  ネオピクセルLEDテープを扱う難易度が、だいぶ下がったと言えるのではないでしょうか。
