DCプラグコネクターとDCジャックコネクターの使い方は覚えておいて損はない

DCプラグとDCジャックの形状になったコネクターがある。どちらも切りっぱなしの配線に接続・連結するためのコネクターだが、両者の使い方と付け方を、ここでまとめておさらい。ハンダ不要で取り付けられるので、初心者にも好適。

•

  DIYラボでもときどき登場するDCジャックコネクターとDCプラグコネクターについて、改めて紹介します。

  ●レポーター：イルミちゃん

•

  テープLEDや、その関連製品（調光コントローラーなど）には、DCジャックまたはDCプラグが付いているのが一般的。それらとの接続に使うためのコネクターですね。

  ●アドバイザー：エルパラ 平川研究員

•

  DCプラグとDCジャックは、どう違うんですか？

•

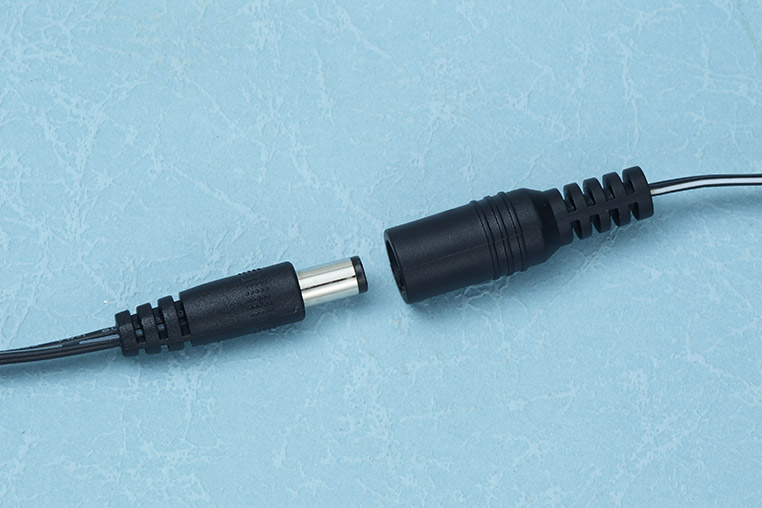

  オス端子とメス端子の違いです。DCジャック側がメスで、DCジャック側がオスです。

•

  あー、そういうことか。
  ギボシ端子みたいなカンジ。

身近な例では、ノートパソコンはACアダプターで充電するが、あの差し込み口のところがDCジャック。

---

ACアダプターの配線に付いているのがDCプラグ。

•

  DC（ディーシー）とは直流電気のことですね（↓）



✔ DCとACの基礎知識は「DC12Vの『DC』とは？ 車の電気入門」参照。

>>>リンク先で詳しく読む。

•

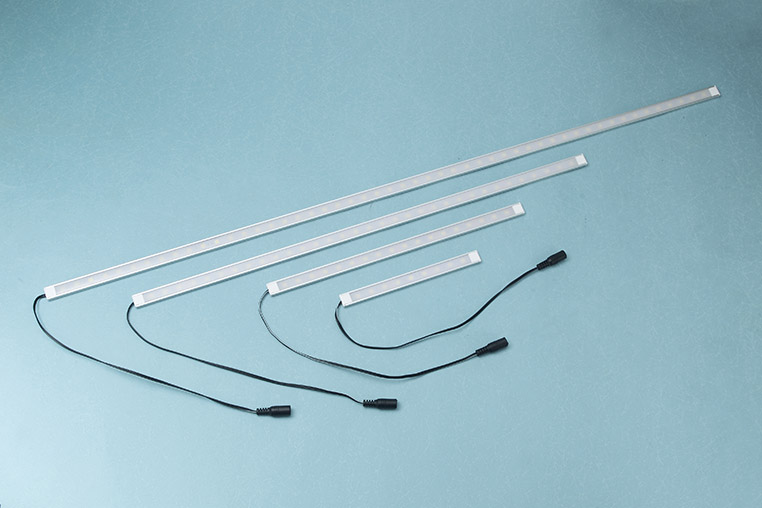

  テープLEDやライトバーに付いている配線は、DC線といってプラスとマイナスが1本にまとまっています。この先に付いているのがDCジャックです。


•

  いっぽうで、家庭用のコンセントからテープLEDの電源を取るときなどに使うACアダプター側には、DCプラグが付いています。


•

  両者は、ワンタッチでつなぐだけでよい。



✔ 容量の注意点などは、「家のコンセントからテープLEDの電源を取る」参照。

•

  この場合は、両者にDCプラグとDCジャックが付いてるからいいのですが、問題は接続相手が「切りっぱなしの配線」などだった場合ですね。

•

  購入したテープLEDの配線が切りっぱなしの状態で、特にコネクターが付いていなかったとしましょう。

•

  そういうのもあるんですよね。

•

  以前は付いている・付いていない製品の割合が半々ぐらいでしたからね。今は付いているのが主流です。

•

  こういう状況（↓）だと、そのままではACアダプターとはつなげない。


•

  これ（↑）は, テープLED側からはプラス線とマイナス線が出ている状態です。

•

  2本の配線を、1本モノのDC線にはつなげませんが……

•

  プラス線とマイナス線をDCジャックに変換するDCジャックコネクターを付ければ、つながるのです。



エルパラで販売しているDCジャックコネクター

---

•

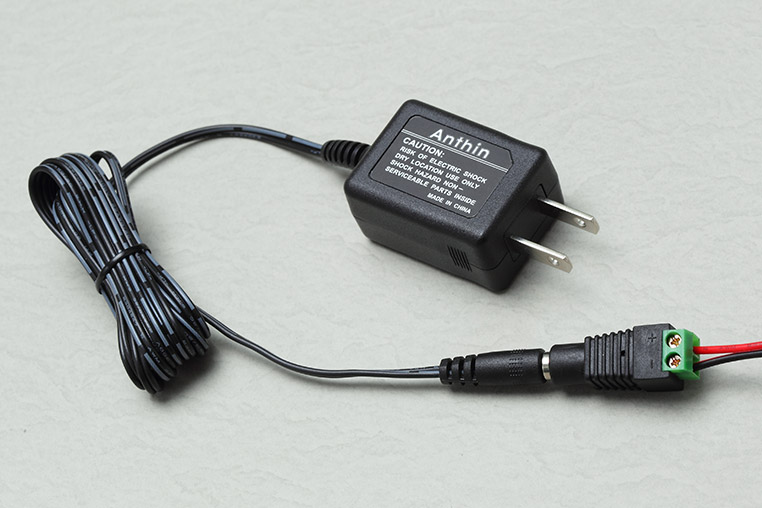

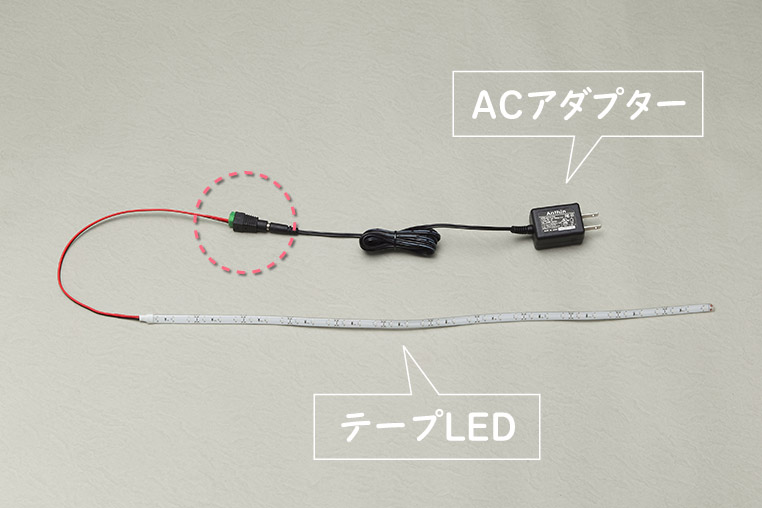

  切りっぱなしの配線が、ACアダプター側のDCプラグとつなげるようになる。


•

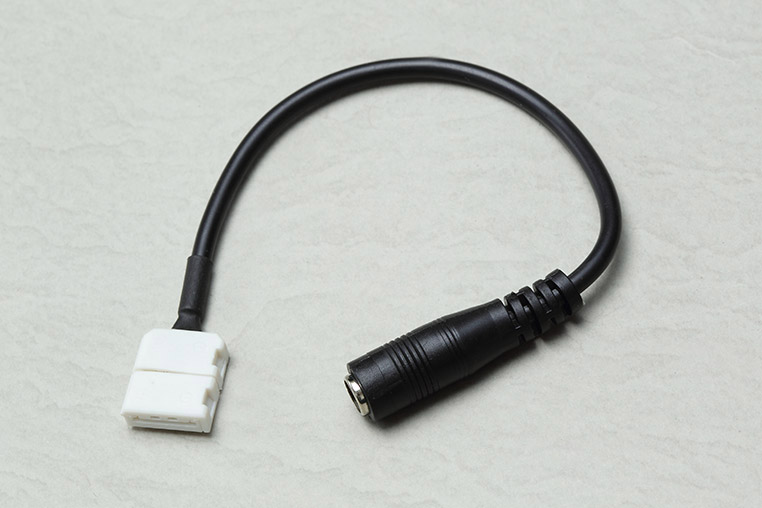

  ちなみに、カットしたテープLEDに配線から付け直したい場合は「10mm2芯DCジャック付きコネクター」のほうが便利です。



✔「カットしたLEDテープライトを再利用する方法（配線付け直し加工）」参照。

•

  こちらは、配線とDCジャックを両方いっぺんに付けるコネクターです。

•

  なるほど。配線を付ける場面から、ハンダ無しでできてしまう。

•

  こういったコネクター類を知っておくと、ハンダが使えなくてもテープLEDを扱えますよ。

•

  初心者にピッタリのアイテムですね。

•

  ただし、接触不良を起こさないようにするという意味では、配線の取り付けはハンダ付けがベストですけどね。

•

  いっぽう、これまでの話とは反対に切りっぱなしの配線にDCプラグを付けたいケースもあります。

•

  たとえば？

•

  テープLEDをシガーソケットにつないで光らせたいとしましょう。

•

  もっともカンタンな電源の取り方ですね。

•

  この場合にはエーモンさんの電源プラグなどを使うのがオススメですが……



✔ 選び方は「エーモンの電源プラグ＆電源ソケットの種類まとめ」参照。

•

  電源プラグ側の配線コードは切りっぱなしの状態になっています。

•

  この場合は、テープLEDのDCジャックと電源プラグを接続したいから……

•

  プラス線とマイナス線をDCプラグに変換するDCプラグコネクターを付ければ、つながるのです。

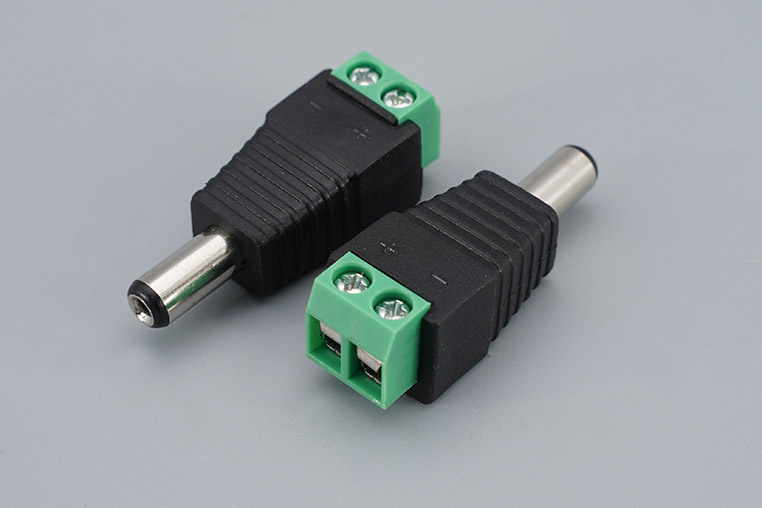

エルパラで販売しているDCプラグコネクター

---

•

  DCプラグコネクターやDCジャックコネクターの存在を知っていれば、便利な場面もありますね～。

•

  なおどちらのコネクターも容量は定格で最大5アンペアとなっていますが、連続使用は3～4アンペア程度と考えておいたほうがいいです。

•

  ところでDCプラグコネクターやDCジャックコネクターはどうやって配線に付けるのでしょうか？

•

  両者の付け方は同じです。まずは配線の被覆を剥いて、芯線を露出させておきます。


•

  コネクターに描かれた「+」「－」のマークに合わせて、配線コードを差し込みます。


•

  ドライバーでネジ留めして、配線を固定します。


•

  たったこれだけの作業で、切りっぱなしの配線がDCジャック化されました（↓）


•

  これでACアダプターとつなげるんですね～。便利カモ。


•

  調光コントローラーなどもDCプラグ＆ジャック形状になっていたりするので、こんな場面（↓）でも使えます。



DCプラグコネクターを付けて、調光コントローラー（DCジャック）と接続。

•

  LED関連製品にはDCプラグ＆ジャックが付いているアイテムが多いので、それと連結したいときは、今回のコネクターを思い出しましょう。
